1F2 -- 26 M161 ENGINE CONTROLS

DAEWOO MY_2000

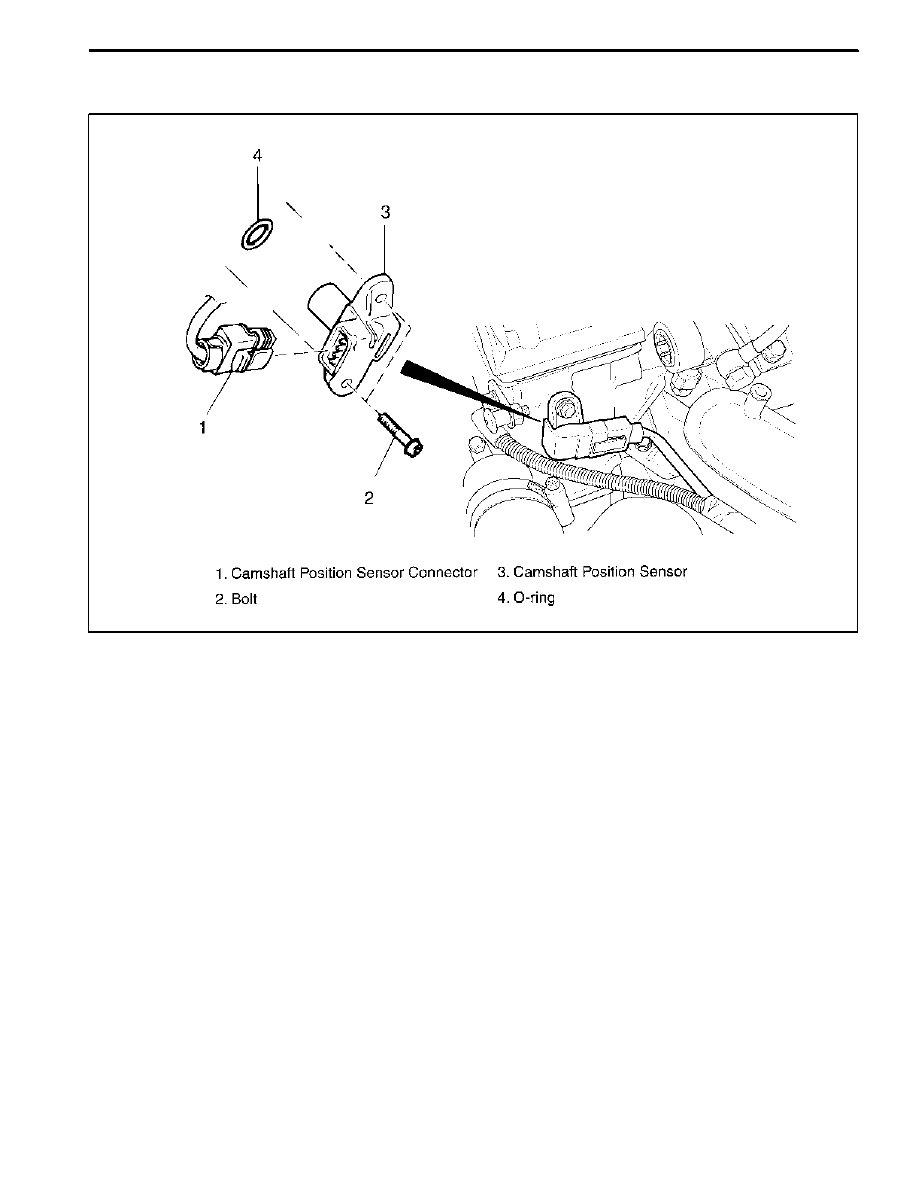

CAMSHAFT POSITION (CMP) SENSOR

YAA1F950

The Camshaft Position (CMP) sensor sends a CMP signal to the Engine Control Module (ECM). The ECM uses this

signal as a “synchronized pulse” to trigger the injectors in the proper sequence. The ECM uses the CMP signal to

indicate the position of the #1 piston during its power stroke. This allows the ECM to calculate true sequential fuel

injection mode of operation.

M161 ENGINE CONTROLS 1F2 -- 27

DAEWOO MY_2000

KAB1F430

Failure

Code

Description

Trouble Area

Maintenance Hint

19

Camshaft position

sensor signal :

No. 1 cylinder

recognition failure

When no cam recognition

signal during TN 24 counts

more. (maintain the constant

low or high level)

D

Inspection the source voltage of CMP

sensor

D

Inspection the ECM pin 106, 104

about short circuit or open with bad

contact

58

Camshaft position

sensor signal : No. 1

cylinder synchronization

failure

When synchronization fault of

cylinder 1 (TDC recognition)

contact

D

Inspection the CMP sensor

D

Inspection the damage of sensor or

sprocket

D

Inspection the ECM

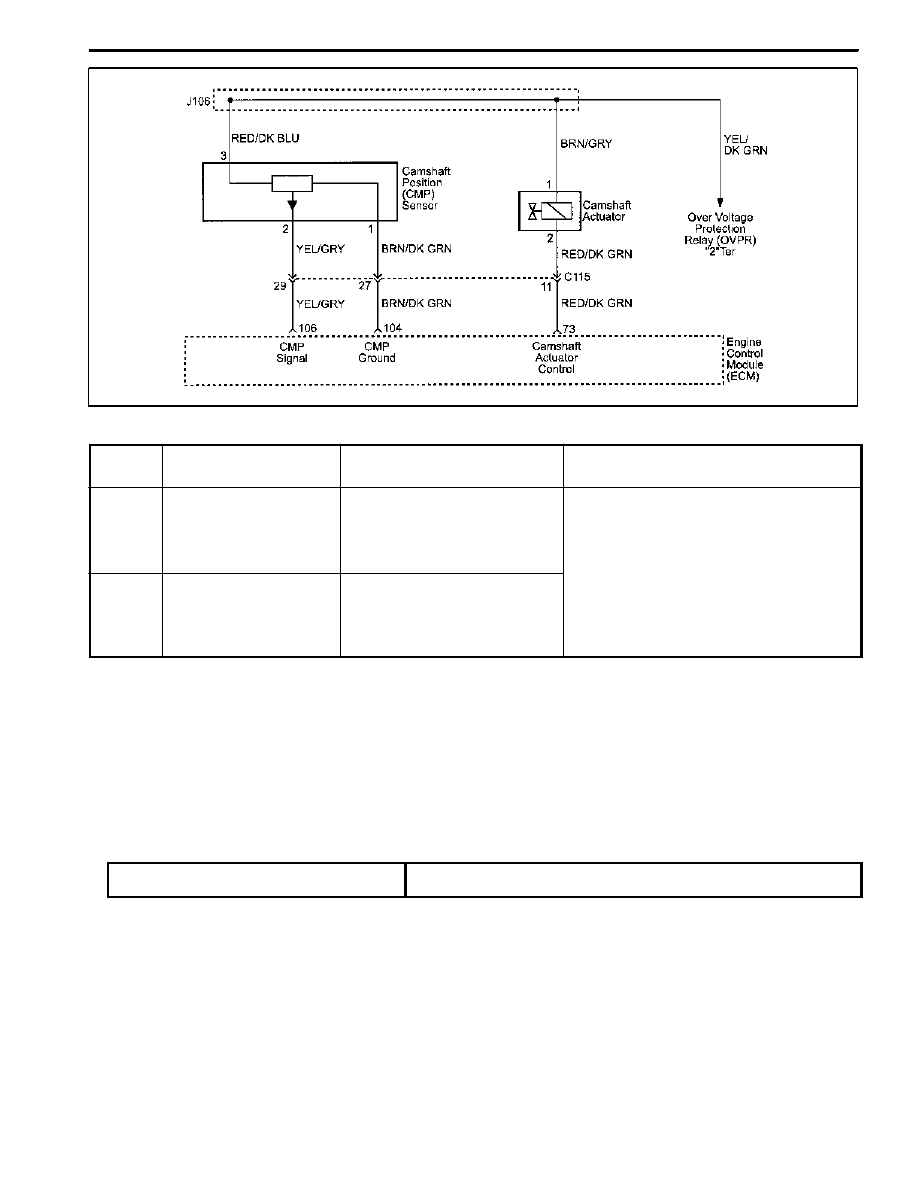

Circuit Description

The CMP sensor sends a cam position signal to the ECM. If the cam position signal is lost while the engine is running,

the fuel injection system shifts to a calculated sequential fuel injection mode based on the last fuel injection pulse, and

the engine continuous to run.

Camshaft Position Sensor Signal Voltage Inspection

1. Measure the voltage between the ECM terminal No. 11 and No. 106 while the engine speed is at idle.

Specified Value

1.2 ~ 1.7 v

Notice: The signal voltage will be changed in the range of 1.2 ~ 1.7 v.

1F2 -- 28 M161 ENGINE CONTROLS

DAEWOO MY_2000

Camshaft Position Sensor Output Wave Inspection

1. Measure the output wave between the ECM termi-

nals No. 104 and No. 106 using the scan tool or the

oscilloscope while engine speed is at idle.

Notice: Replace the CAM sensor if cannot get the out-

put wave as shown in the figure.

KAA1F0O0

Camkshaft Position Sensor Power Supply Inspection

1. Disconnect the CMP sensor Connector.
2. Measure the resistance between the No. 1 and No. 3 pin of the CMP sensor connector while the ignition switch is in

“ON” position.

Specified Value

11 ~ 14 v

Notice: If the measured value is not within the specified value, check the cable.

M161 ENGINE CONTROLS 1F2 -- 29

DAEWOO MY_2000
