M161 ENGINE COOLING 1D2 -- 15

DAEWOO MY_2000

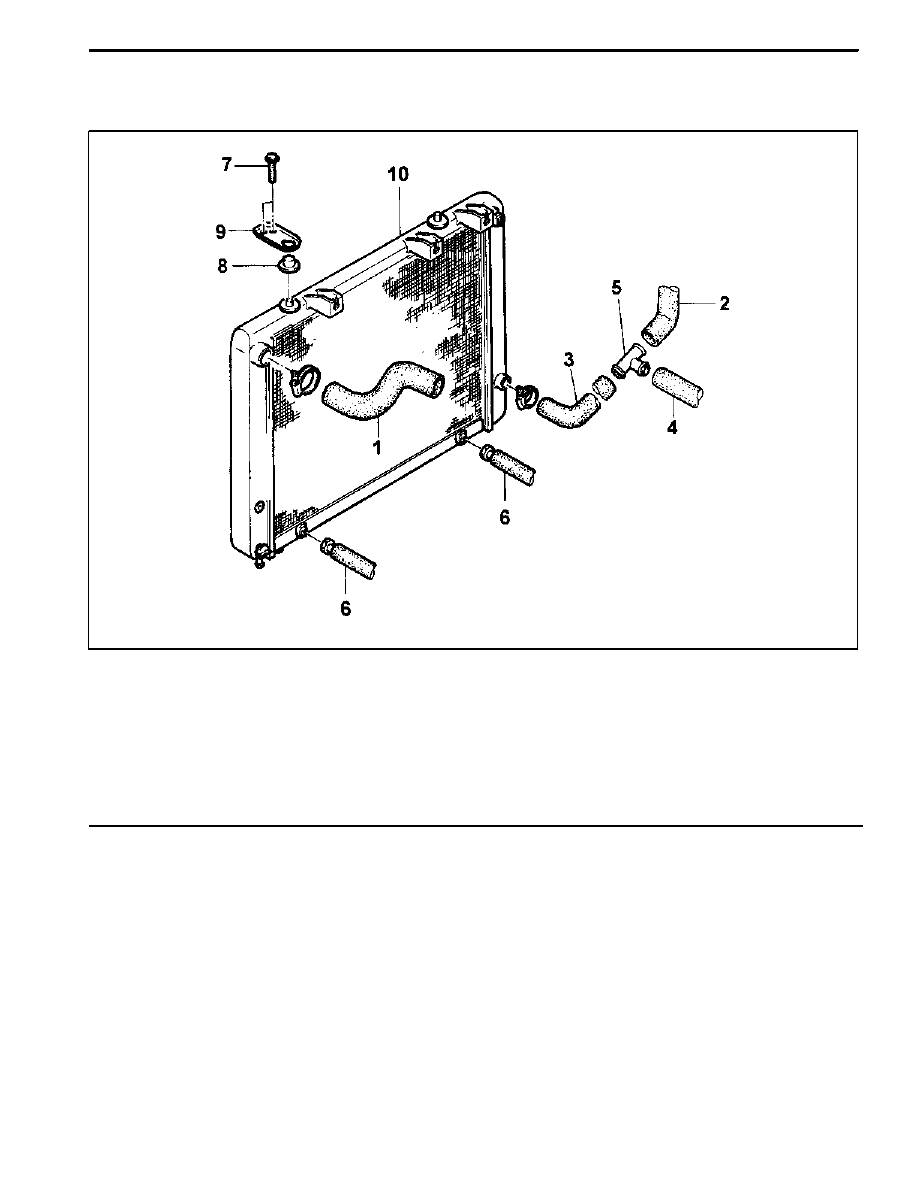

REMOVAL AND INSTALLATION OF RADIATOR

Preceding Work: Removal of cooling fan shroud

1 Inlet Hose

2 Hose (to Engine)

3 Hose (to 3--way Connector)

4 Make--up Hose (to Coolant Reservoir)

5 3--way Connector

6 Automatic Transmission Oil Cooling Hose

(A/T Equippend Vehicle)

7 Bolt (M6 X 20, 4 pieces)

3--7 NSm (27--62 lb-in)

. . . . . . . . . . . . . . . . . . . . .

8 Insulator

9 Radiator Bracket

10 Radiator

1D2 -- 16 M161 ENGINE COOLING

DAEWOO MY_2000

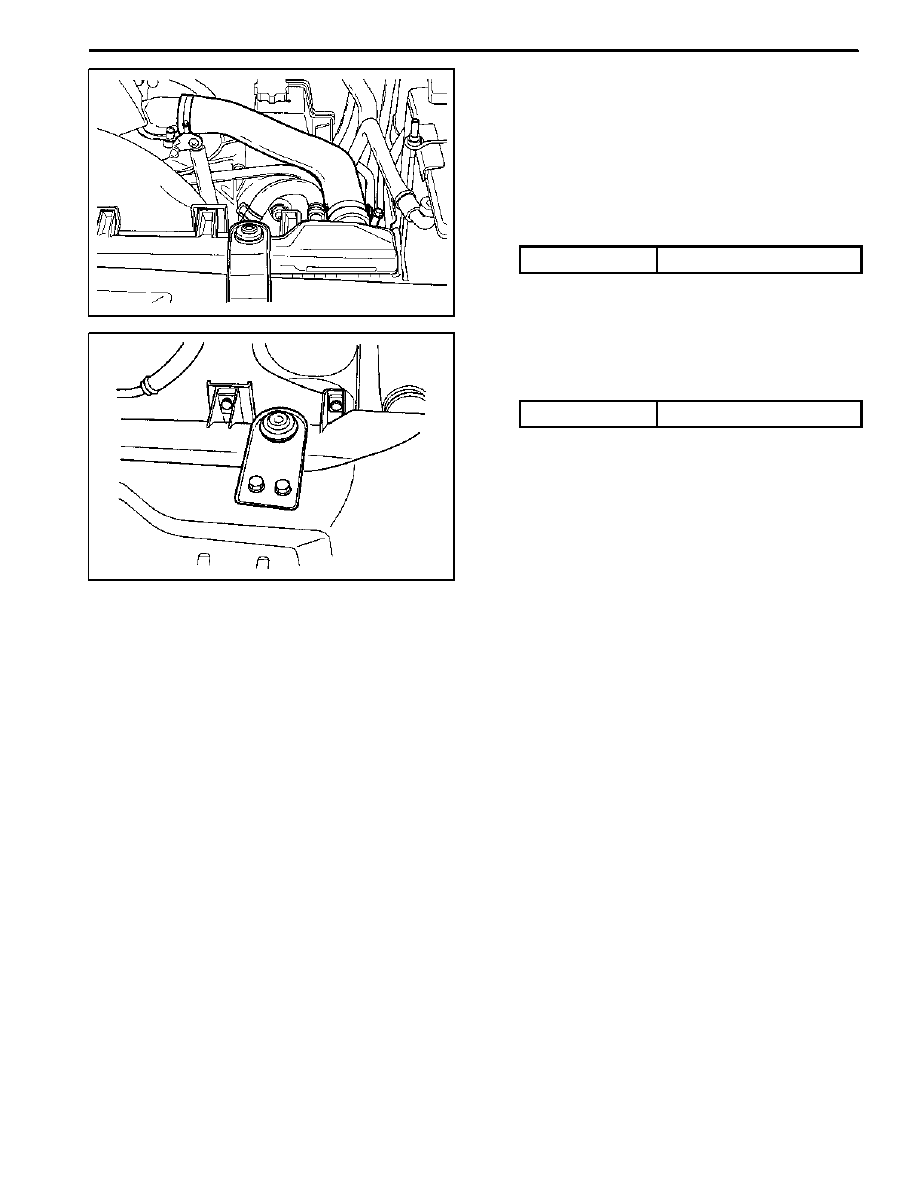

Removal & Installation Procedure

1. Drain coolant from the radiator.
2. Remove the coolant thermo connector from the ra-

diator.

3. Remove the each coolant hoses.
4. Remove the automatic transmission fluid cooler

pipes from radiator.
Installation Notice

Tightening Torque

20 NSm (15 lb-ft)

5. Remove all the bolts (7) from the radiator bracket (9)

and remove the bracket (9) and insulator (8).
Installation Notice

Tightening Torque

3 -- 7 NSm (27 -- 62 lb-in)

6. Remove the radiator (10).
7. Check the radiator pin for crack, damage, leakage

and bending and replace it if necessary.

8. Installation is reverse order of removal.
9. Check for leakage in the cooling system.

DAEWOO MY_2000

SECTION 1E2

M161 ENGINE ELECTRICAL

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1E2--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Generator Specifications

1E2--2

. . . . . . . . . . . . . . . . . .

Starting Motor Specifications

1E2--2

. . . . . . . . . . . . . . .

Battery Specifications

1E2--2

. . . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1E2--2

. . . . . . . . . .

Maintenance and Repair

1E2--3

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1E2--3

. . . . . . . . . . . . . . . . . . . . . . . . .

Generator

1E2--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Starting Motor

1E2--4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Battery

1E2--5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spark Plug

1E2--6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ignition Cable

1E2--8

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Unit Repair

1E2--11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Battery

1E2--11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1E2 -- 2 M161 ENGINE ELECTRICAL

DAEWOO MY_2000

SPECIFICATIONS

GENERATOR SPECIFICATIONS

Application

Description

Current

115 A

Output Voltage

12 -- 14 v

Resistance Between Rotor Core and Slip Ring

∞ Ω

STARTER SPECIFICATIONS

Application

Description

Output Power

1.2 kw

Voltage

12 v

BATTERY SPECIFICATIONS

Application

Description

Capacity

90 AH

Max. Tolerance Between Cells

≥ 0.04

Specific Gravity

≥ 1.24

FASTER TIGHTENING SPECIFICATIONS

Application

NSm

Lb-Ft

Lb-In

Generator Terminal B+Nut

14 -- 18

10 -- 13

--

Generator Terminal D+Nut

4 -- 5

--

35 -- 44

Generator Mounting Bolt

25

18

--

Battery Cable Nut on Starting Motor

12 -- 15

9 -- 11

--

Electric Wire Nut on Starting Motor

6 -- 7

--

53 -- 62

Starting Motor Mounting Bolt

35 -- 48

26 -- 35

--

Battery Mounting Bracket Nut

12 -- 18

9 -- 13

--

Battery Negative Cable

12 -- 18

9 -- 13

--

Battery Positive Cable

12 -- 18

9 -- 13

--

Spark plug Cover Bolt

9 -- 11

--

80 -- 97

Ignition Cable Bolt

9 -- 11

--

80 -- 97

Spark plug

20 -- 30

15 -- 22

--
