M161 ENGINE COOLING 1D2 -- 7

DAEWOO MY_2000

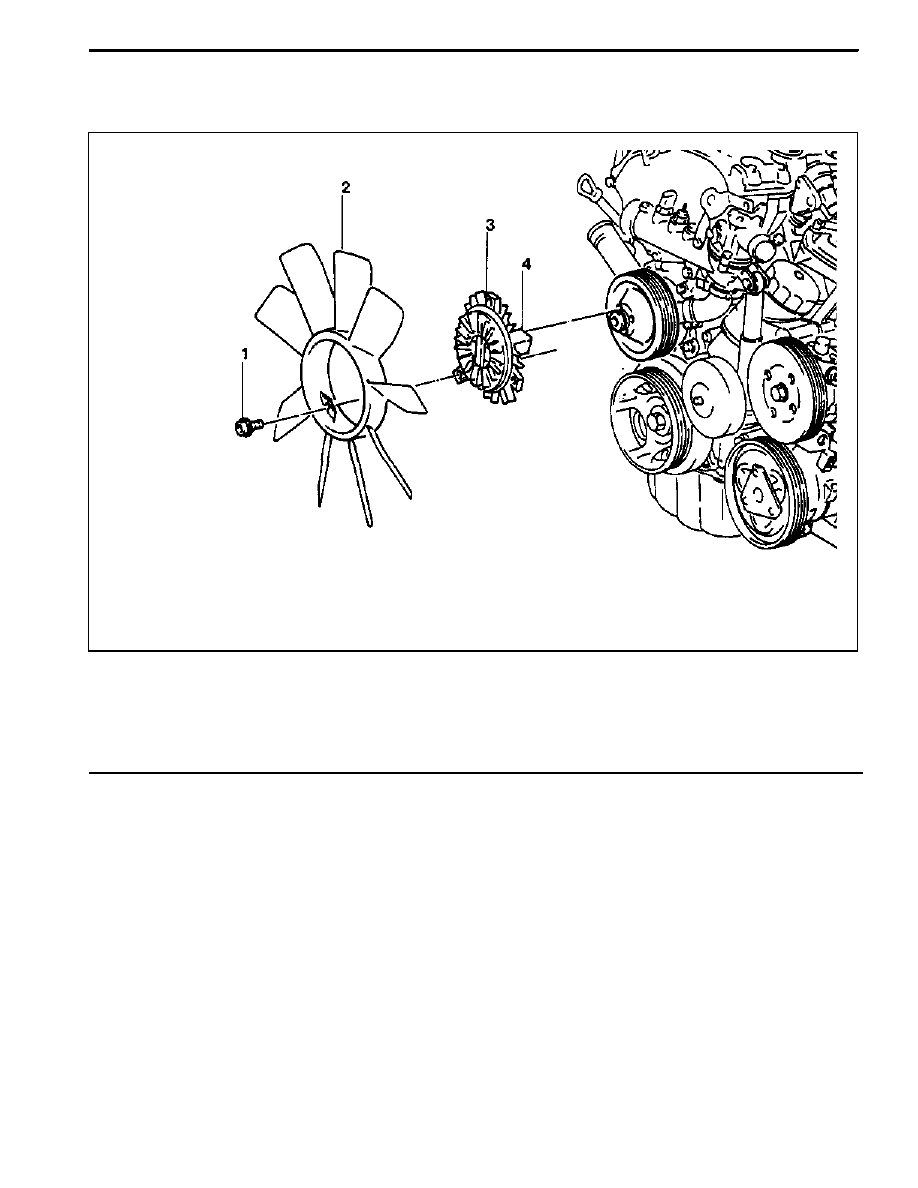

COOLING FAN AND VISCOUS CLUTCH

Preceding Work: Removal of cooling fan shroud

1 Bolt (M6 X 14, 3 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . . .

2 Cooling Fan

3 Viscous Clutch

4 Union Nut (Left Threaded Screw)

40.5--49.5 NSm (29.8--36.5 lb-ft)

. . . . . . . . . . . . . .

1D2 -- 8 M161 ENGINE COOLING

DAEWOO MY_2000

Tools Required
111 589 02 01 00 Open End Wrench
111 589 00 40 00 Open End Wrench

Removal & Installation Procedure

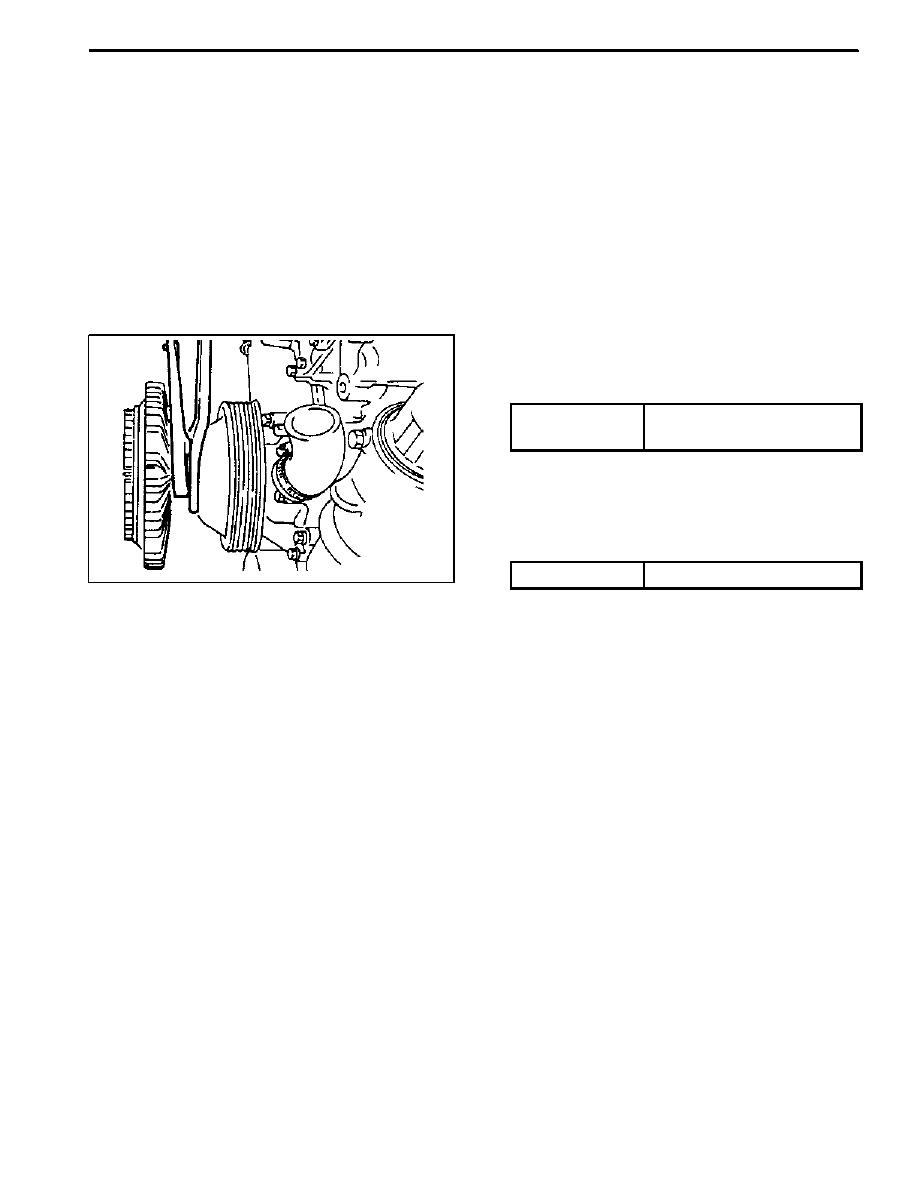

1. Install the holder (special tool : 111 589 00 40 00) to

the bolt at the pulley as shown in the right figure to

hold the pulley.

2. Remove the viscous clutch using an open end

wrench (special tool : 111 589 02 01 00).
Installation Notice

Tightening Torque

40.5 -- 49.5 NSm

(29.8 -- 36.5 lb-ft)

Notice: The union nut is left threaded screw.
3. Remove the 3 bolts (1) from the viscous clutch and

remove the cooling fan and the viscous clutch.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: You may change the procedure (2) and (3) if ne-

cessary.
4. Installation should follow the removal procedure in

the reverse order.

M161 ENGINE COOLING 1D2 -- 9

DAEWOO MY_2000

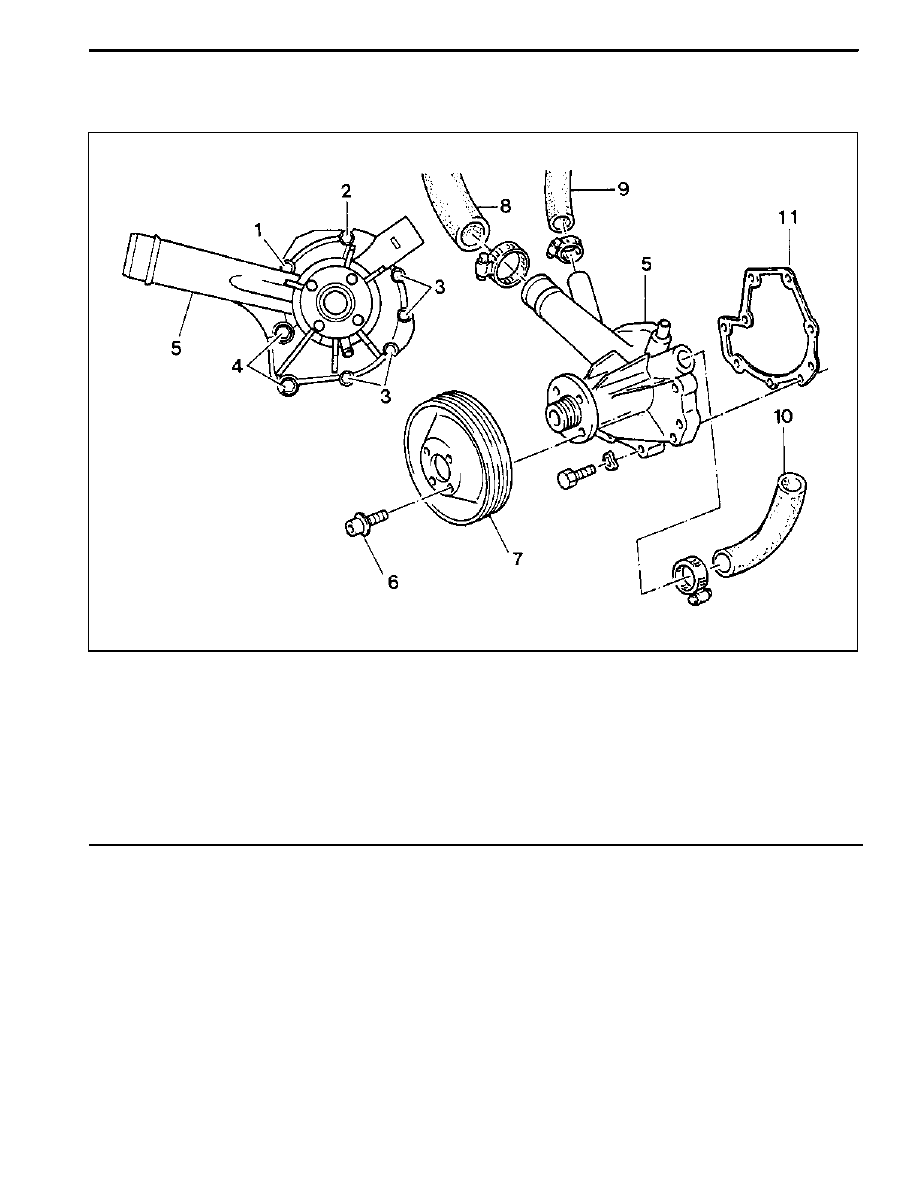

WATER PUMP

Preceding Work: Removal of viscous clutch

1 Bolt (M6 X 45, 1 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Bolt (M6 X 95, 1 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 Bolt (M6 X 25, 4 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

4 Bolt (M8 X 85, 2 piece)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

5 Water Pump Housing

6 Bolt (M6 X 16, 4 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

7 Water Pump Pulley

8 Coolant Inlet Hose

9 Heater Hose

10 Coolant Bypass Hose

11 Gasket

1D2 -- 10 M161 ENGINE COOLING

DAEWOO MY_2000

Tools Required
124 589 15 21 00 Tester

Removal & Installation Procedure

1. Drain the coolant.
2. Disconnect the coolant hoses (8, 9, 10).
3. Take off the drive belt.

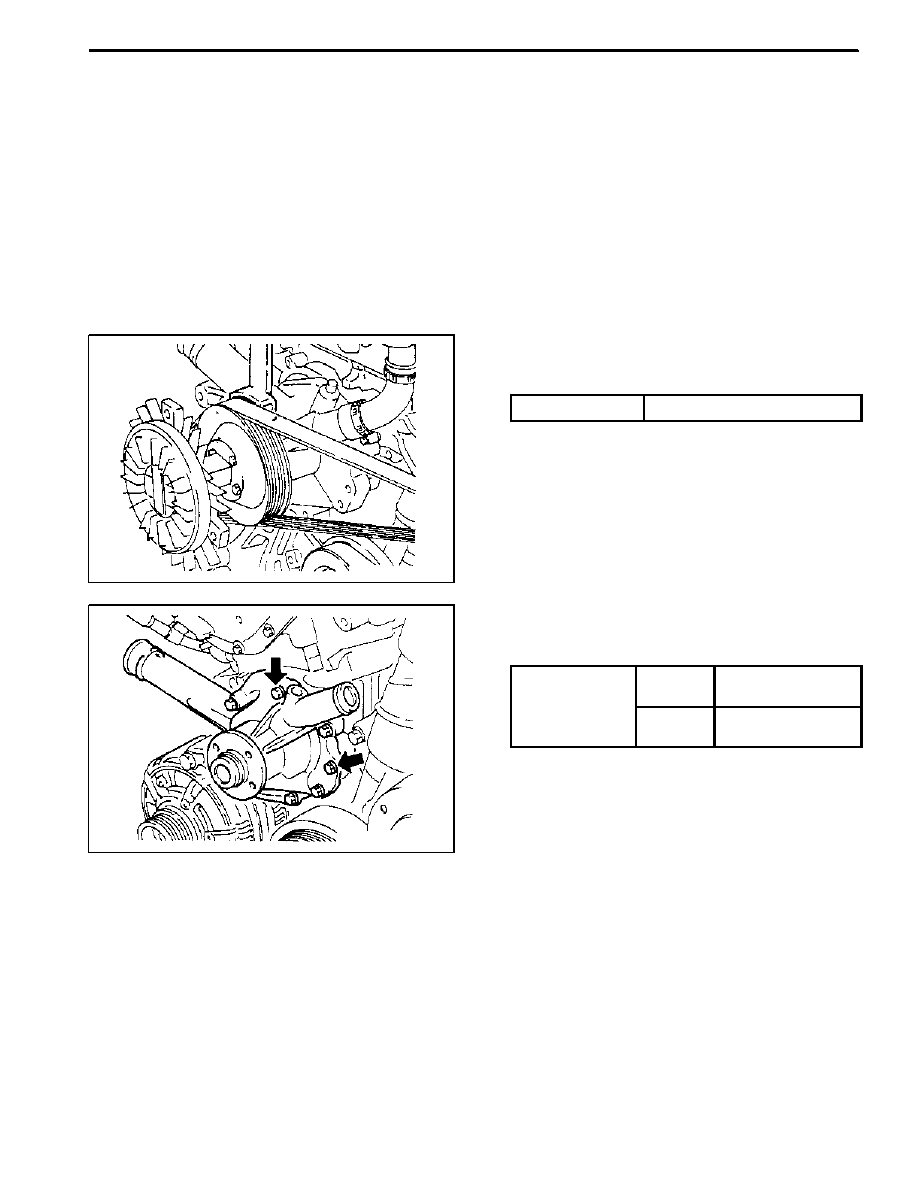

4. Unscrew the four bolts (6) from water pump pulley

and remove the pulley (7).
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: Hold the pulley with fan clutch holder 603 589

00 40 00 while removing the pulley.

5. Unscrew the bolts (1, 2, 3, 4) from water pump hous-

ing (5) and remove the water pump.
Installation Notice

Tightening

(1, 2, 3)

9 -- 11 NSm

(80 -- 97 lb-in)

Tightening

Torque

(4)

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

6. Clean the sealing surface.
7. Replace the gasket with new one.
Notice: Apply the sealant when the sealing surface of

water pump housing and coolant mounting area is clean.
8. Installation should follow the removal procedure in

the reverse order.

9. Check for leaks by starting the engine.
