1B2 -- 98 M161 ENGINE MECHANICAL

DAEWOO MY_2000

OIL NON--RETURN VALVE

Preceding Work: Removal of timing gear case cover

1 Oil Non--return Valve

Functions

The non--return valve prevents the oil in the chain ten-

sioner from drying up. In other words, it stops oil--return-

ing in order to prevent the oil in the chain tensioner from

getting dry. As a result, the chain tensioner can be acti-

vated with oil in itself.

Replacement Procedure

1. Remove the non--return valve using a pliers.
2. Insert new non--return valve with hand.

M161 ENGINE MECHANICAL 1B2 -- 99

DAEWOO MY_2000

OIL DIPSTICK GUIDE TUBE

1 Oil Dipstick Level Gauge

2 Oil Dipstick Guide Tube

3 O--ring

4 Bolt (M6 X 16, 1 piece)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . .

5 Clamp

Removal & Installation Procedure

1. Pull out the oil dipstick level gauge (1).
2. Unscrew the bolt (4) and remove the oil dipstick guide

tube (2).
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

It is very hard to remove the oil dipstick guide tube

without special tool. If it is not necessary, do not re-

move the guide tube.

3. Installation should follow the removal procedure in

the reverse order.

4. Check for leaks by starting the engine.

1B2 -- 100 M161 ENGINE MECHANICAL

DAEWOO MY_2000

UNIT REPAIR

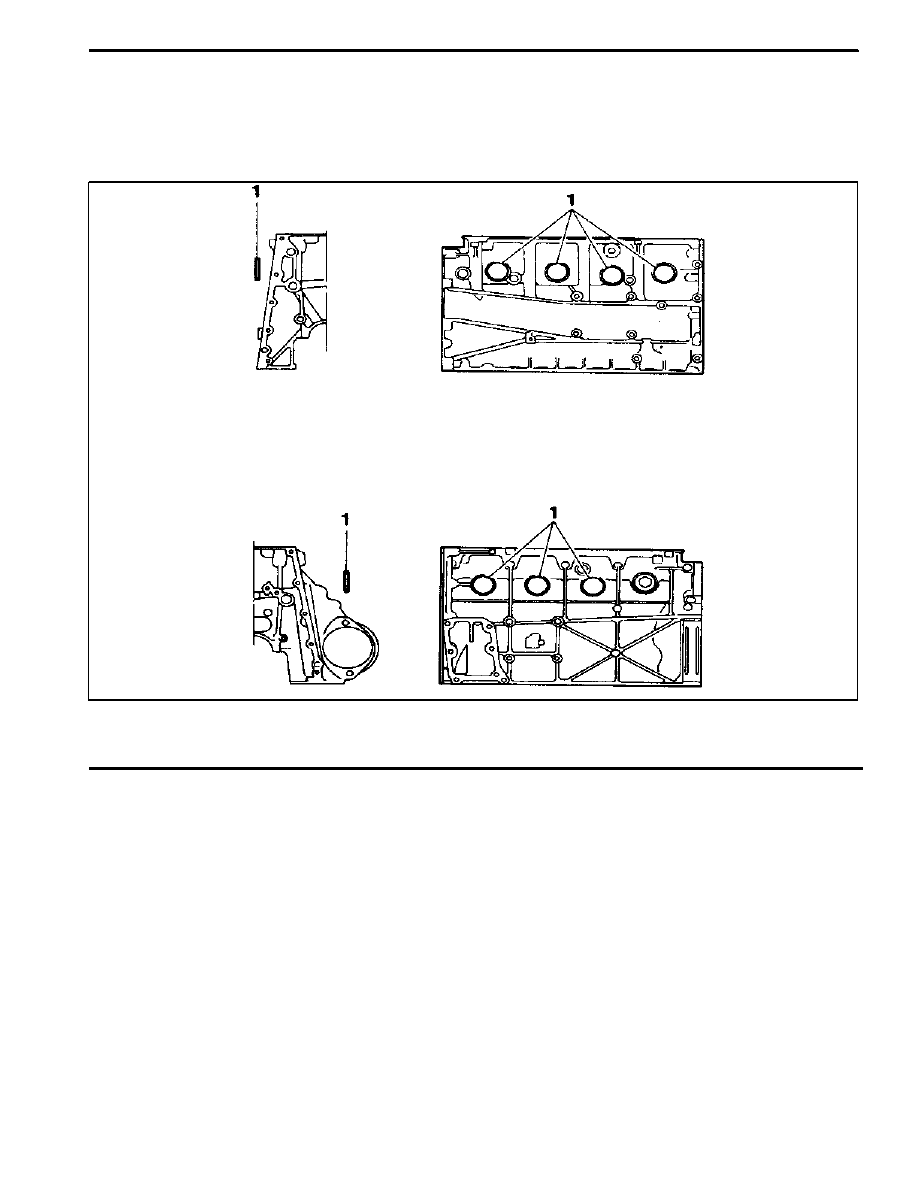

CORE PLUGS IN CRANKCASE

Preceding Work: Draining of the coolant

1 Core Plug

Replace

. . . . . . . . . . . . . . . . . . . . . . . . .

M161 ENGINE MECHANICAL 1B2 -- 101

DAEWOO MY_2000

Tools Required
102 589 00 15 00 Drift

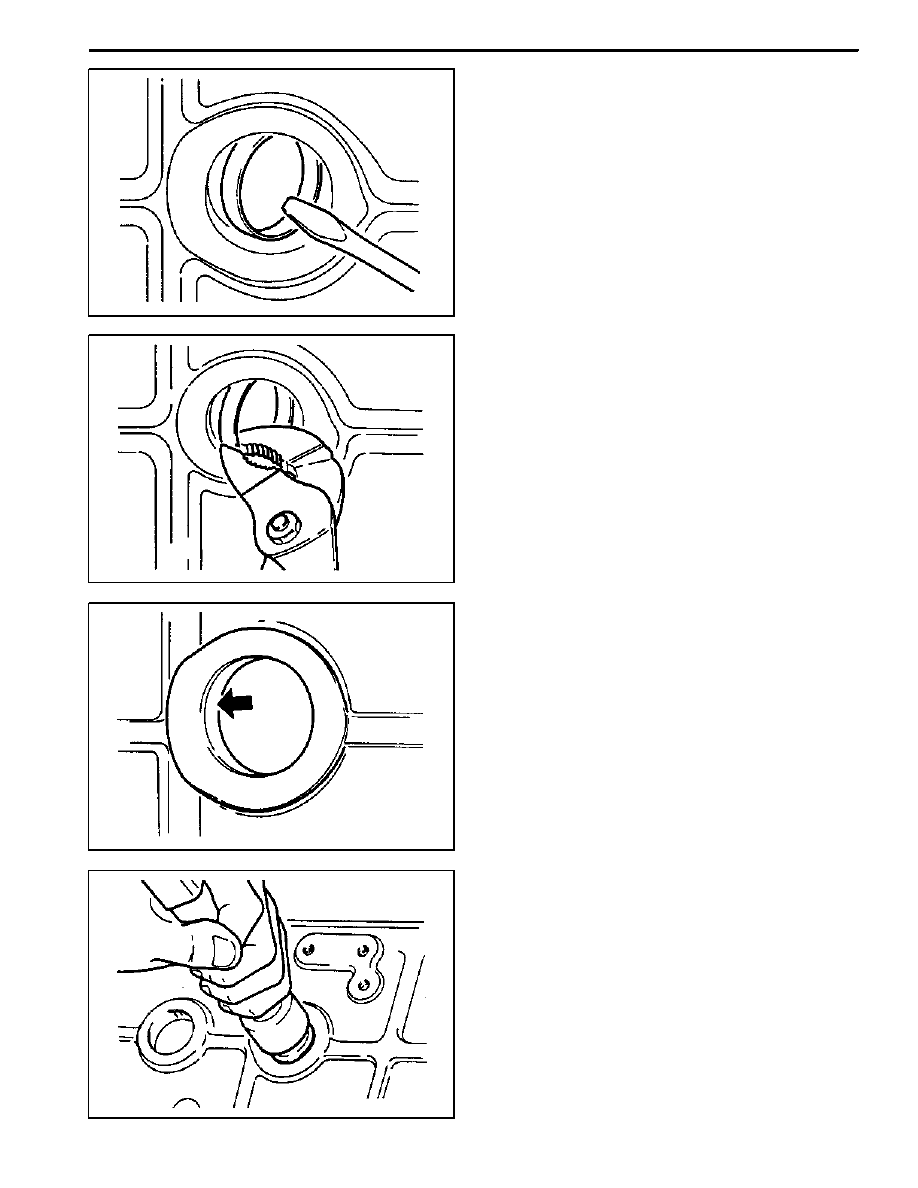

Replacement Procedure

1. Remove the intake and exhaust manifolds.
2. Pull back the core plug until the end of one side

comes out using the screw driver.

3. Pull out the plug carefully using a pliers.

4. Clean the sealing surface and apply Loctite 241.

5. Press in new plug using a drift.
Notice: Wait for about 45minutes before filling the cool-

ant so that the Loctite 241 hardens.
6. Warm up the engine and check the coolant for leaks.
