M161 ENGINE MECHANICAL 1B2 -- 61

DAEWOO MY_2000

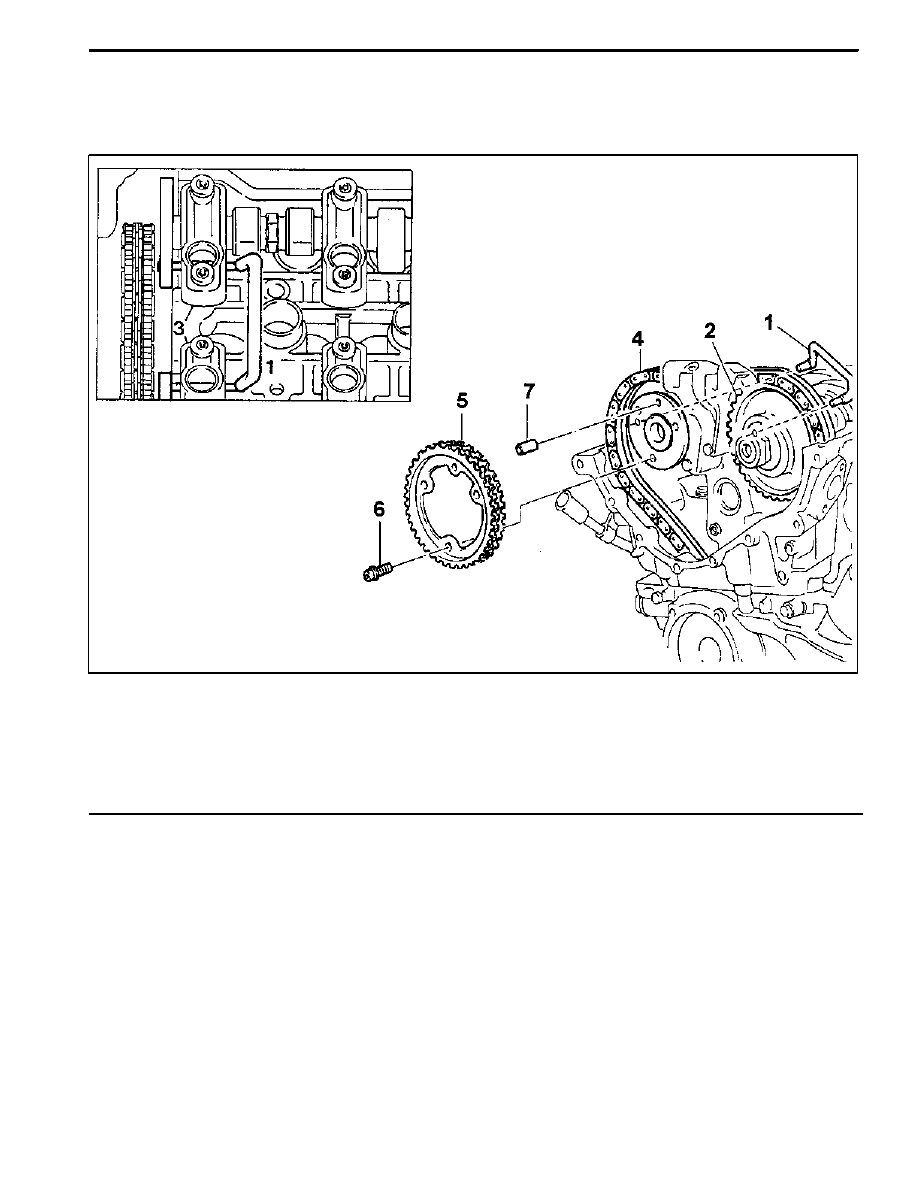

CAMSHAFT TIMING POSITION

Preceding Work: Removal of cylinder head cover

Removal of cylinder head front cover

1 Holding Pin 111 589 03 15 00

2 Intake Camshaft Sprocket

3 Camshaft Bearing Cap

4 Timing Chain

5 Exhaust Camshaft Sprocket

6 Bolt (M7 X 13, 3 pieces)

1st step 18--22 NSm (13--16 lb-ft)

. . . . . . . . . . .

2nd step 60° ± 5° rotation added

7 Strate Pin

1B2 -- 62 M161 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
111 589 03 15 00 Holding Pin

Inspection Procedure

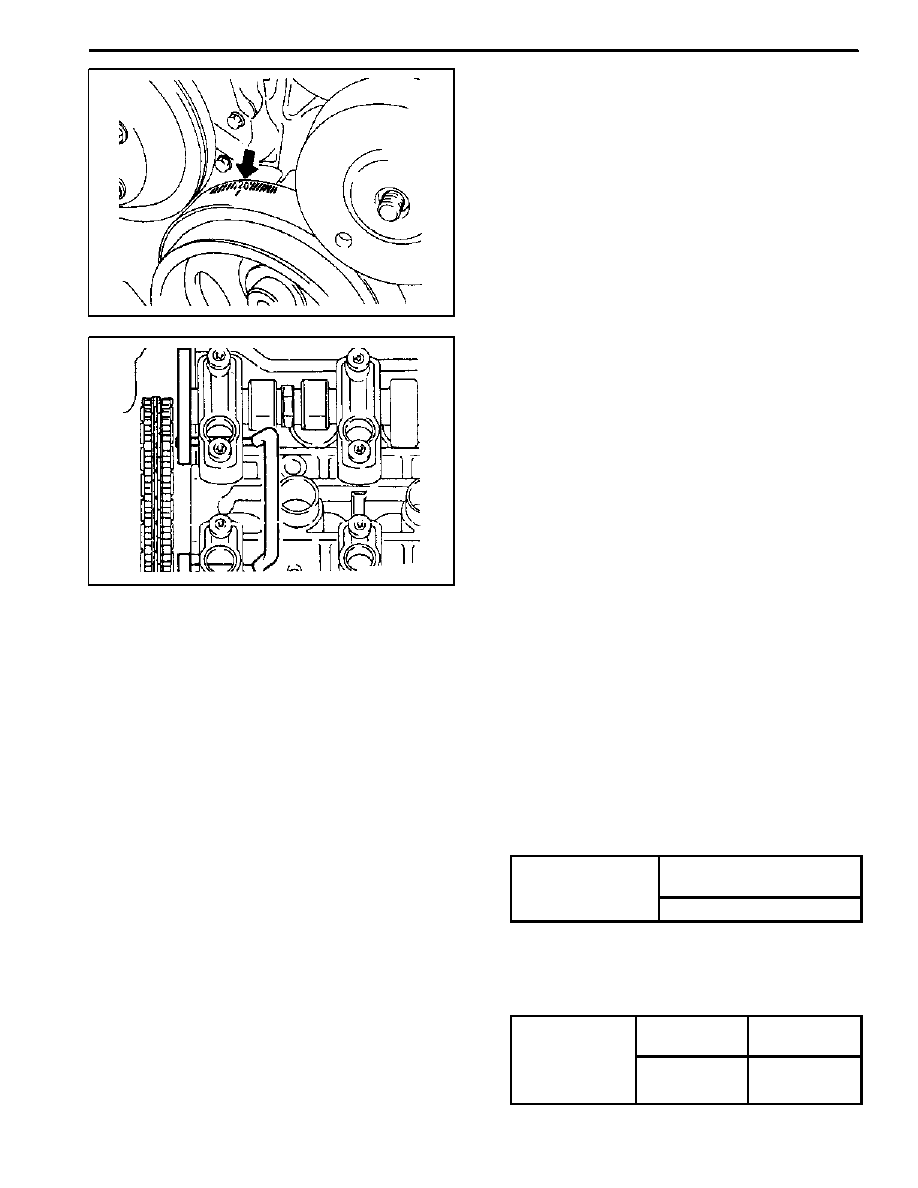

1. Position the NO.1 cylinder piston to ATDC 20° by

turning the crankshaft.

Notice: When the ATDC 20° mark on vibration damper

is aligned with timing gear case cover, the intake and ex-

haust cam of cylinder will make the slope to the center

and will face up. In this way, the insert hole in NO.1 and

NO.4 camshaft bearing cap will match in line with the

flange hole for camshaft sprocket.

2. Check the timing as below procedure;

-- Check if the holding pin 111 589 03 15 00 can be

inserted into the NO.1 and NO.4 bearing cap hole.

-- At this condition, check if the ATDC 20° mark on

vibration damper aligns with the marker on the tim-

ing gear case.

Adjustment Procedure

1. Position the NO.1 cylinder to ATDC 20°.
2. Remove the chain tensioner.
3. Remove the exhaust camshaft sprocket.
4. Adjust the timing position with inserting the holding

pin 111 589 03 15 00 into the NO.1 and NO.4 cam-

shaft bearing cap hole and flange hole while rotating

the camshaft by using wrench.

5. Install the chain to the intake camshaft sprocket.
6. Install the chain to the exhaust camshaft sprocket

and tighten the bolt.
Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

The sprocket bolt is designed to be used only once,

so replace with new one.

7. Install the chain tensioner.

Installation Notice

Tightening

Screw Plug

40 NSm

(30 lb-ft)

Tightening

Torque

Tensioner
Assembly

72 -- 88 NSm

(53 -- 65 lb-ft)

8. Check the camshaft timing.

M161 ENGINE MECHANICAL 1B2 -- 63

DAEWOO MY_2000

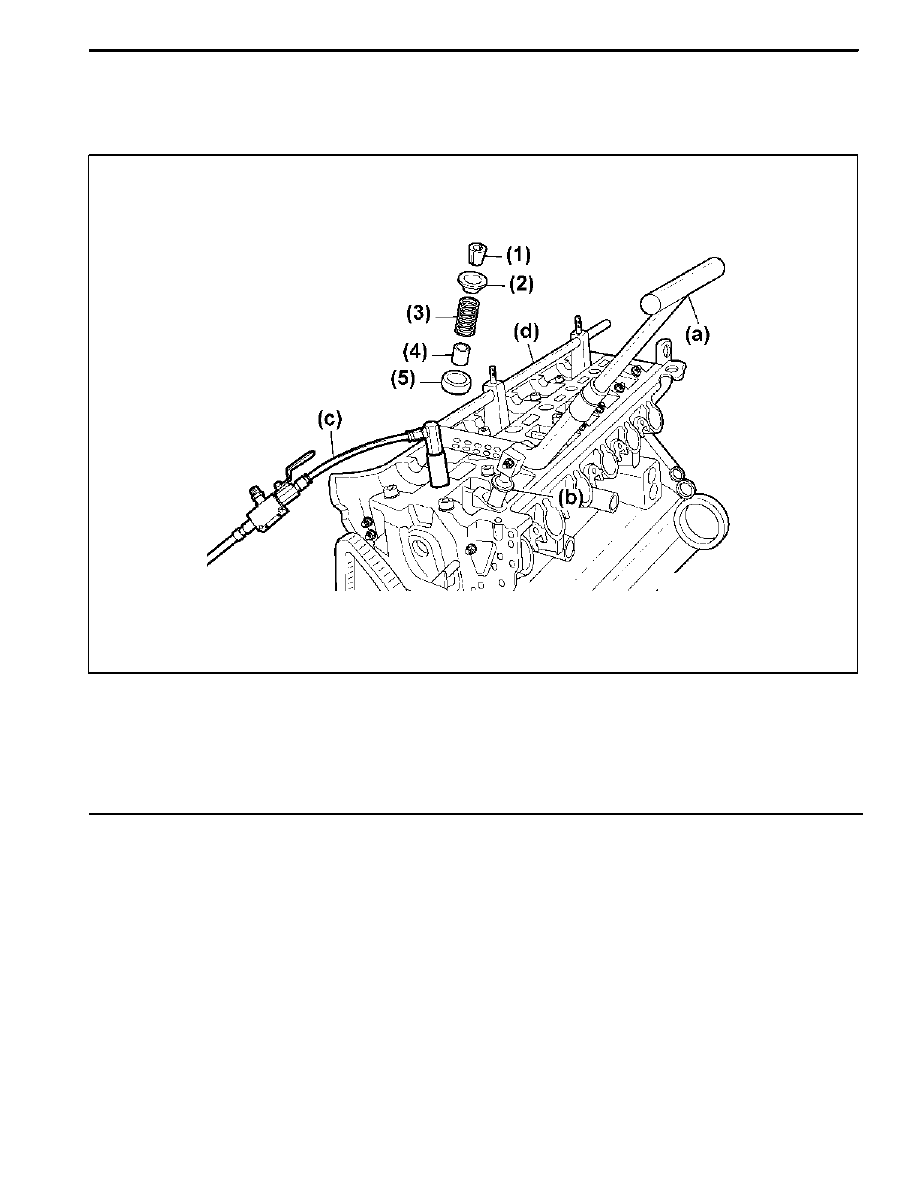

VALVE SPRING

Preceding Work: Removal of camshaft

Removal of spark plug

1 Valve Cotter

2 Valve Spring Retainer

3 Valve Spring

4 Valve Stem Seal

5 Lower Retainer

a Lever Pusher 111 589 18 61 00

b Thrust Piece 111 589 25 63 00

c Connecting Hose DW110--090

d Supporting Bar 111 589 01 59 00

1B2 -- 64 M161 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
111 589 01 59 00 Supporting Bar
111 589 18 61 00 Lever Pusher
111 589 25 63 00 Thrust Piece
602 589 00 40 00 Engine Lock
DW110--090 Connecting Hose
DW110--100 Valve Tappet Remover

Removal & Installation Procedure

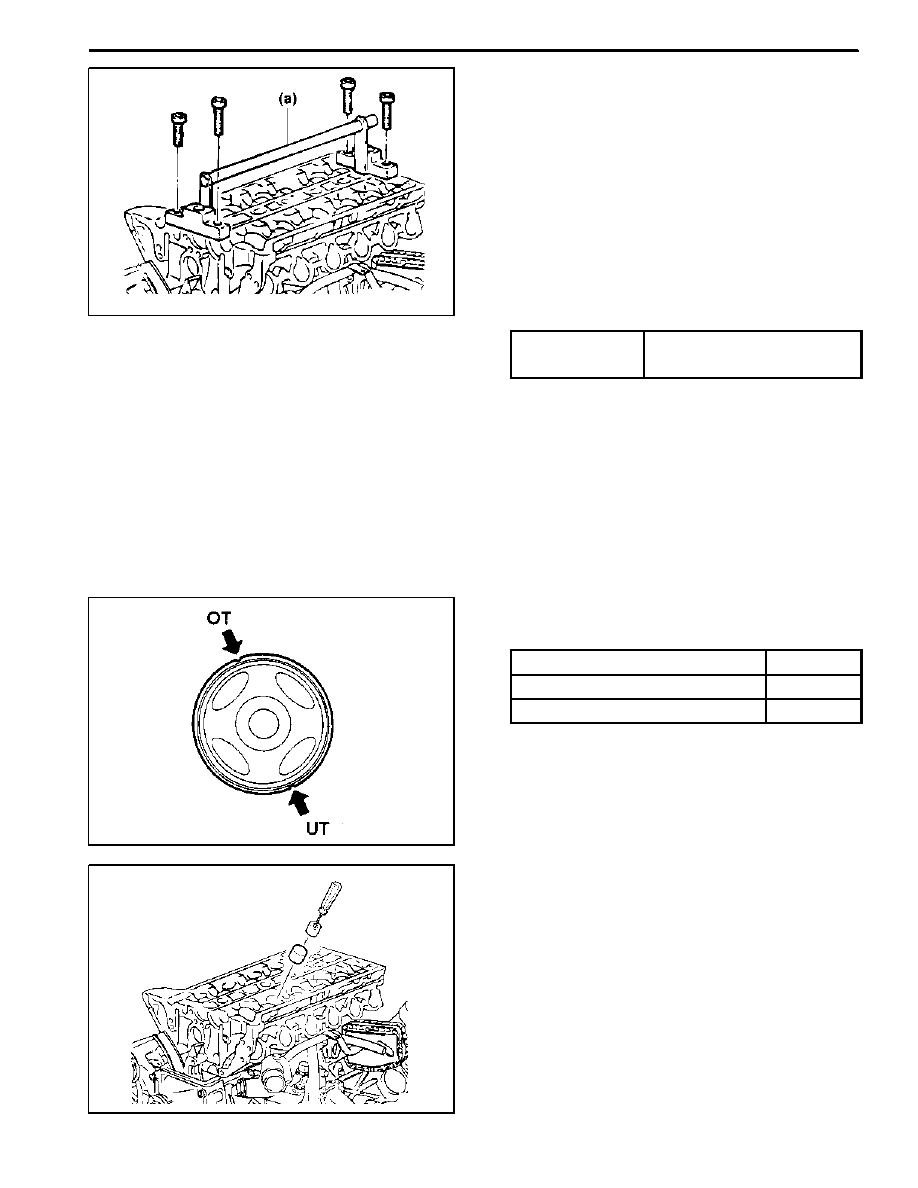

1. Place the supporting bar 111 589 01 59 00 (a) at the

camshaft bearing cap and tighten them with the bear-

ing cap bolt.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

2. Turn the crankshaft to position the each cylinder pis-

ton at TDC.

Mark on The Vibration Damper

Cylinder

OT

1, 4

UT

2, 3

Notice

D

Remove the valve spring only at TDC.

D

Always rotate the crankshaft by holding the chain to

prevent from timing chain damage and tangling, and

for smooth rotation.

3. Remove the valve tappet using the valve tappet re-

mover DW110--100.

4. Install the connecting hose DW110--090 (c) to the

spark plug hole.
