M161 ENGINE MECHANICAL 1B2 -- 53

DAEWOO MY_2000

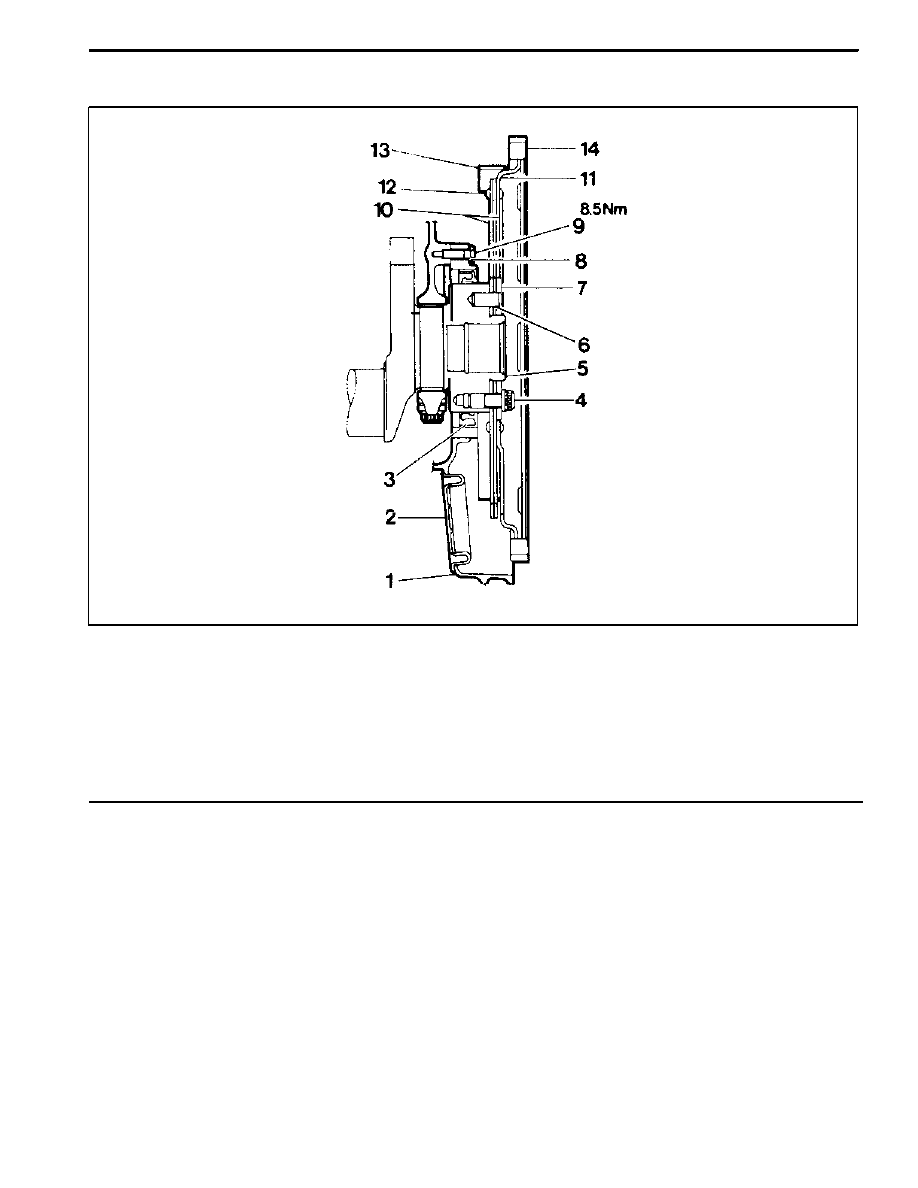

Sectional View

1 Oil Pan

2 Cover

3 Radial Seal

4 Bolt

5 Crankshaft

6 Dowel Pin

7 Washer (Thickness : 3.5 mm)

8 Washer

9 Bolt

10 Front Drive Plate

11 Rear Drive Plate

12 Rivet

13 Segment

14 Ring Gear

1B2 -- 54 M161 ENGINE MECHANICAL

DAEWOO MY_2000

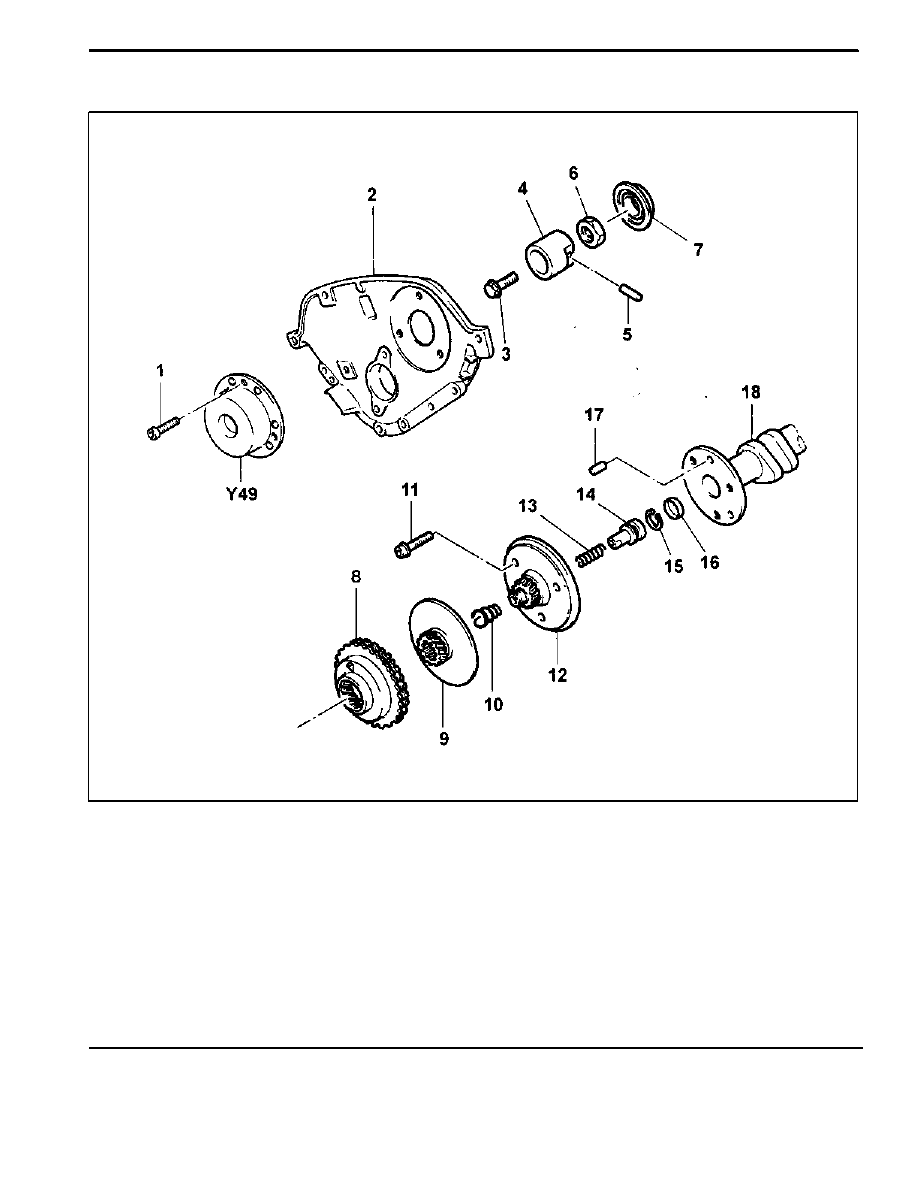

CAMSHAFT ADJUSTER

1 Bolt (M6 X 16, 3 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . .

2 Cylinder Head Front Cover

3 Bolt

35 NSm (26 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

4 Armature

5 Roll Pin

6 Nut (M20 X 1.5)

60--70 NSm (44--52 lb-ft)

. . . . .

7 Seal Cover

8 Camshaft Sprocket

9 Adjust Piston

10 Conical Spring

11 Flange Bolt (M7 X 13, 3 pieces)

1st Step 18--22 NSm (13--16 lb-ft)

. . . . . . . . . . .

2nd Step 60° ± 5° Rotation Added

12 Flange Shaft

13 Compression Spring

14 Control Piston

15 Circlip

16 Oil Gallery

17 Straight Pin

18 Intake Camshaft

Y49 Magnetic Actuator (2--pin connector)

M161 ENGINE MECHANICAL 1B2 -- 55

DAEWOO MY_2000

Removal & Installation Procedure

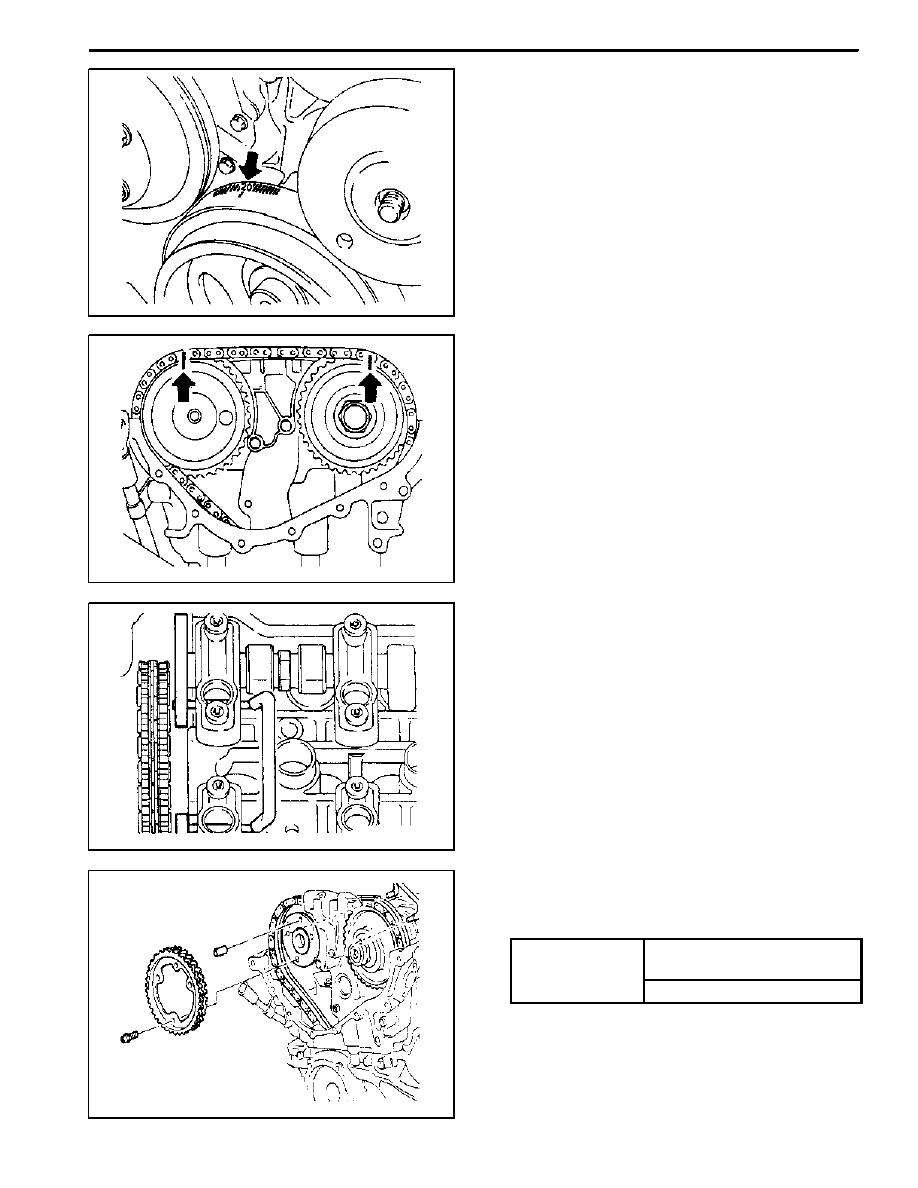

1. Turn the crankshaft and position the no.1 cylinder pis-

ton at ATDC 20°.

Notice: Turn the crankshaft in the direction of engine

rotation.
2. Remove the cylinder head front cover.

3. Put the alignment marks (arrows) on the camshaft

sprocket and the timing chain.

4. Insert the holding pin 111 589 03 15 00 into the no.1

and no.6 bearing cap hole on camshaft to secure in-

take and exhaust camshaft.

5. Remove the chain tensioner.

6. Unscrew the exhaust sprocket bolt and remove the

exhaust camshaft sprocket.
Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The flange bolt is designed to be used only

once, so always replace with new one.

1B2 -- 56 M161 ENGINE MECHANICAL

DAEWOO MY_2000

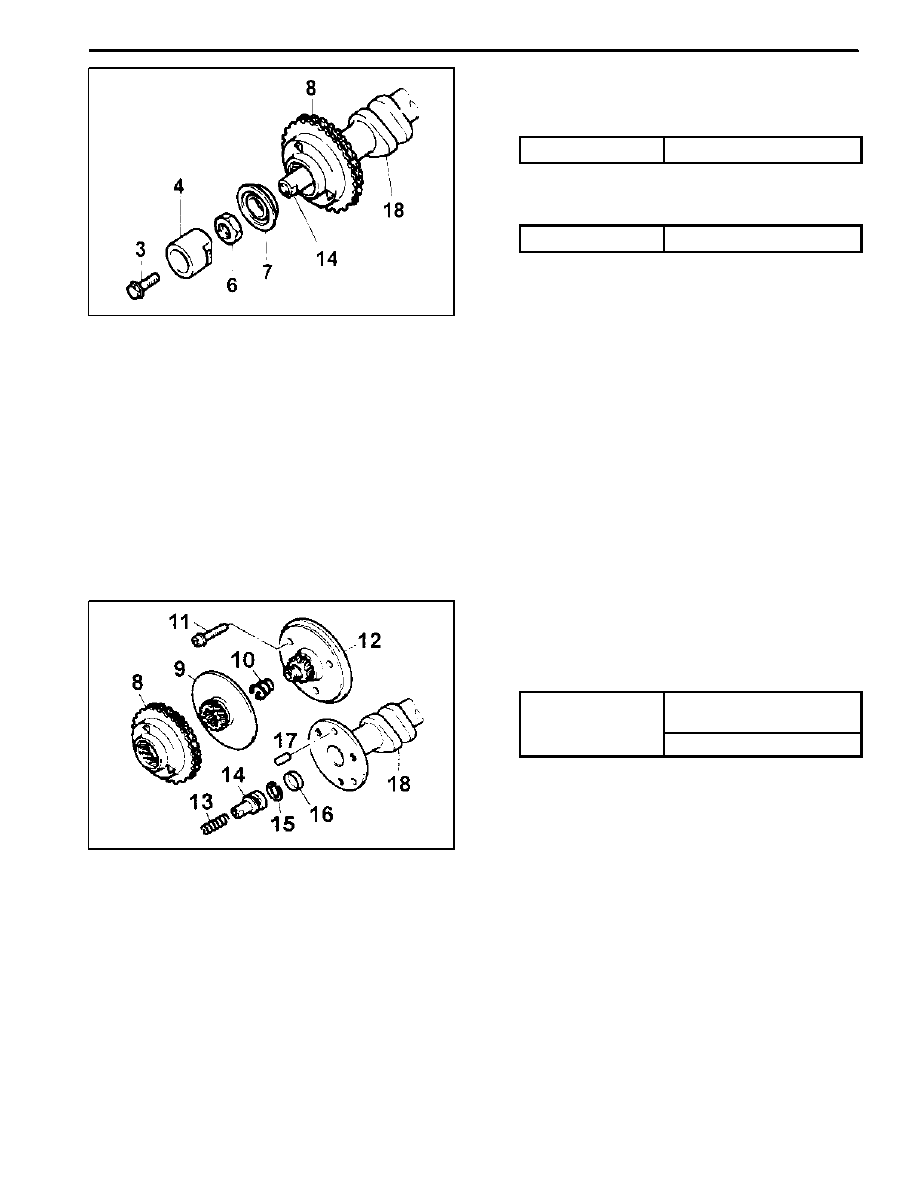

7. Unscrew the bolt (3) from the armature (4) and re-

move the roll pin, and remove the armature.
Installation Notice

Tightening Torque

35 NSm (26 lb-ft)

8. Unscrew the nut (6) and remove the seal cover (7).

Installation Notice

Tightening Torque

60 -- 70 NSm (44 -- 52 lb-ft)

Notice: Put the locking slot of nut toward armarture.

9. Take off the timing chain from intake camshaft

sprocket.

10. Remove the adjuster piston (9) and conical spring

(10) from intake camshaft sprocket.

11. Unscrew the bolt (11) and remove the flange shaft.

Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The flange bolt is designed to be used only

once, so always replace with new one.
12. Installation should follow the removal procedure in

the reverse order.

13. Check and adjust the camshaft timing.
