1G1 -- 10 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

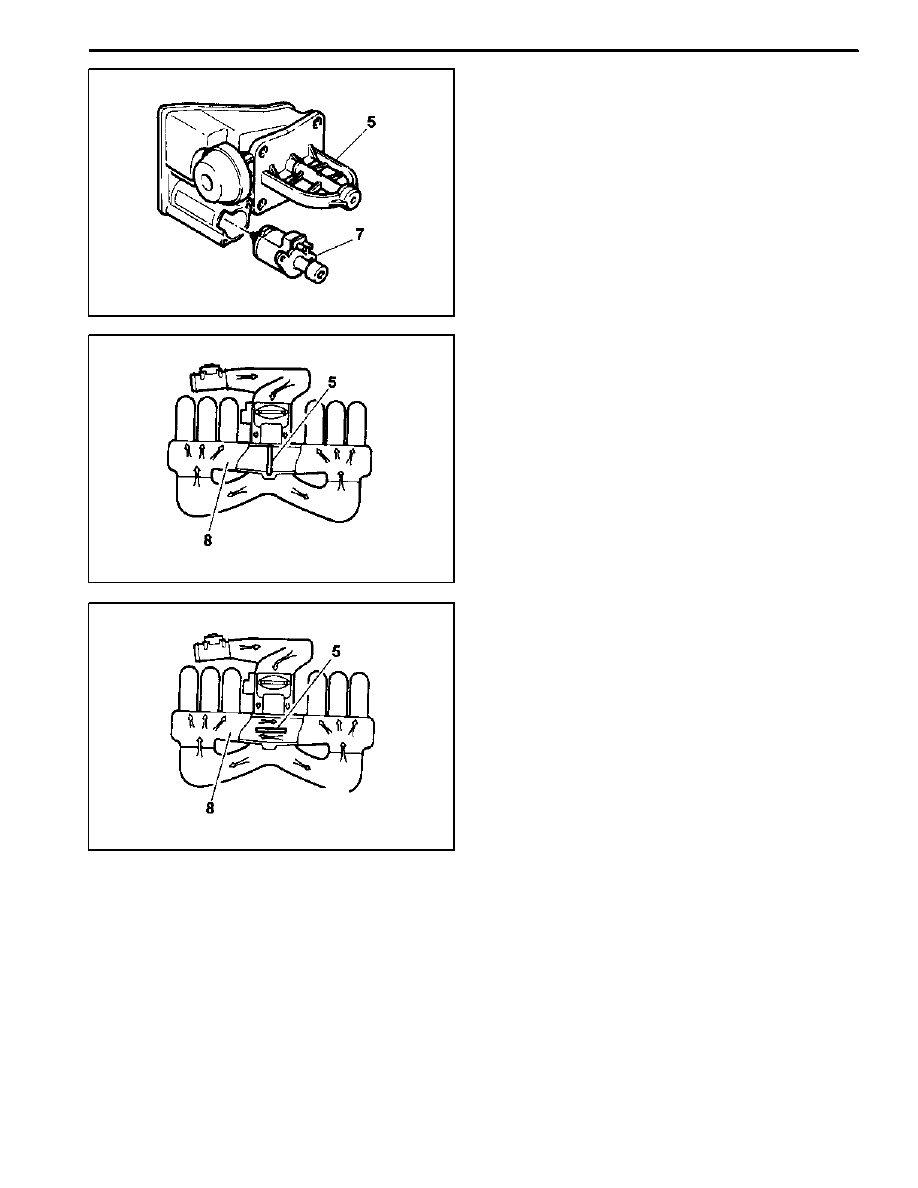

Function Description

A pneumatically actuated resonance flap (5) is located

on the intake manifold, and will be opened and closed by

load, which operates resonance flap according to engine

and controlled by ECU and rpm.

1. Resonance flap closed (at idle/partial load : less

than 3,800/rpm)
The switch valve (7) will be adjusted by ECU and res-

onance flap will be closed. By increasing air flow pas-

sage through dividing intaking air flow toward both air

collection housing (8). This leads to a signficant in-

crease in the torque in the lower speed range.

2. Resonance flap open (at full load:over 3,800/rpm)

The switch valve (7) will not be adjusted by ECU and

resonance flap (5) will be open. The colllected air in

the air collection housing (8) will not be divided and

intaking air passage will be shorten.

M162 ENGINE INTAKE & EXHAUST 1G1 -- 11

DAEWOO MY_2000

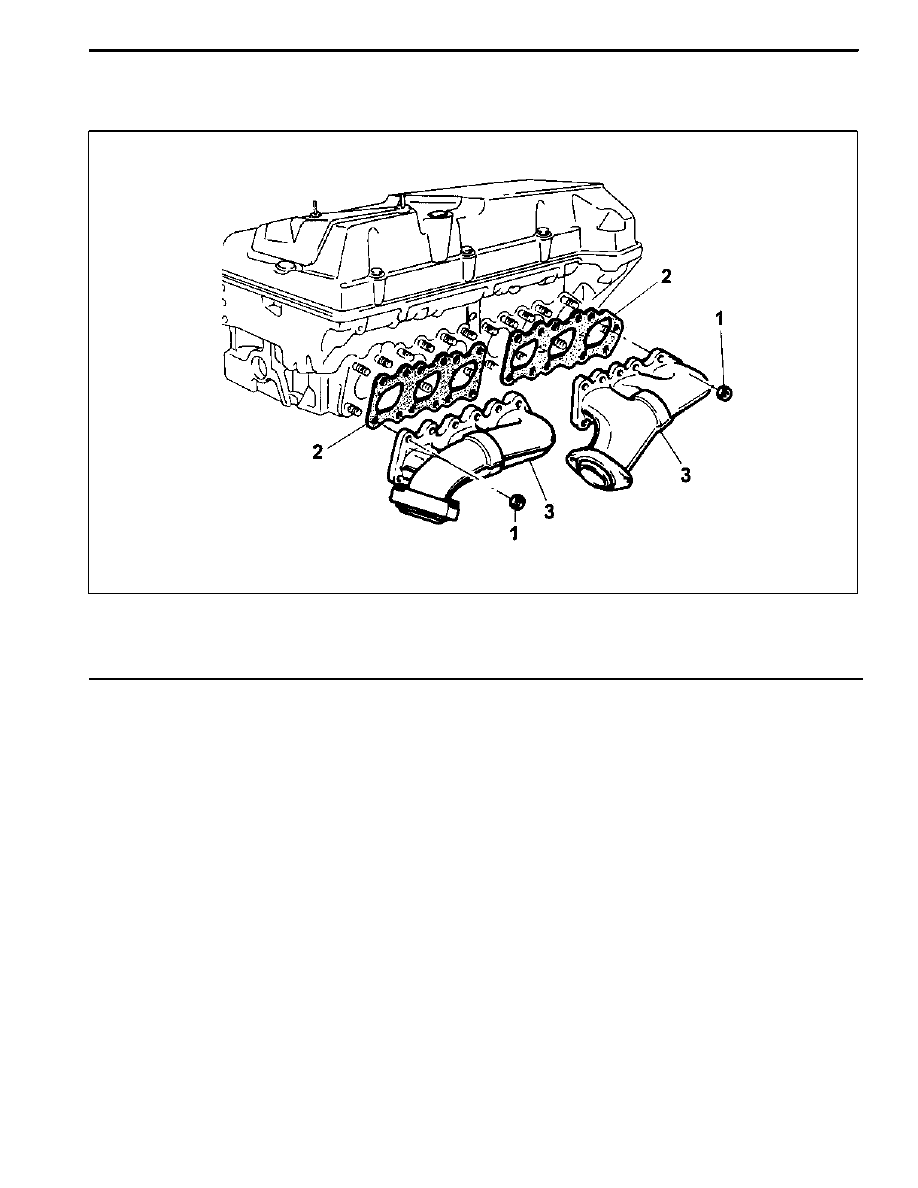

EXHAUST MANIFOLD

Preceding Work: Removal of air cleaner

1 Nut

36--44 NSm (27--33 lb-ft)

. . . . . . . . . . . . . . . . .

2 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Exhaust Manifold

1G1 -- 12 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

Removal & Installation Procedure

1. Remove the flange bolt from the exhaust manifold,

and disconnect the front exhaust pipe.
Installation Notice

Tightening Torque

30 NSm (22 lb-ft)

Notice: Check for nut damages and replace the nut if

necessary.

2. Remove the 23 nuts (1) from the stud bolt, and re-

move the exhaust manifold.
Installation Notice

Tightening Torque

36 -- 44 NSm (27 -- 33 lb-ft)

3. Replace the gasket (2).
4. Installation is reverse order of the removal.

M162 ENGINE INTAKE & EXHAUST 1G1 -- 13

DAEWOO MY_2000

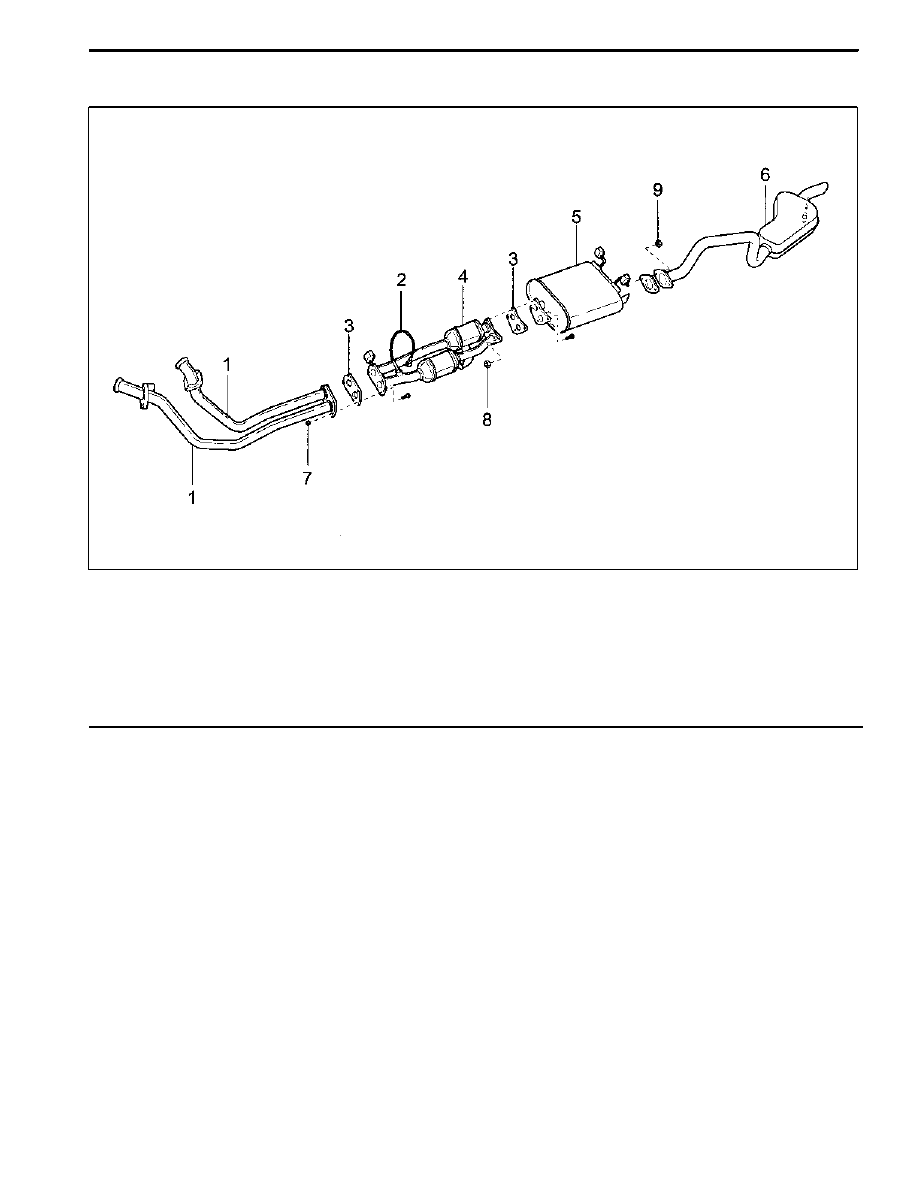

Removal and Installation of Exhaust System

1 Exhaust Pipe

2 Oxygen Sensor

3 Gasket

4 Catalytic Converter

5 Front Muffler

6 Rear Muffler

7 Exhaust Pipe--to--Catalytic Converter

Flange Nuts

28--47 NSm (21--35 lb-ft)

. . . . . . .

8 Front Muffler Pipe--to--Catalytic Converter

Flange Nuts

28--47 NSm (21--35 lb-ft)

. . . . . . .

9 Rear Muffler Pipe Flange--to--Front Muffler

Pipe Flange Nuts

28--47 NSm (21--35 lb-ft)

. . .
