SsangYong Korando II (1996-2006 year). Manual - part 68

1G1 -- 2 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

NSm

Lb-Ft

Lb-In

Air Cleaner Mounting Bolt

22.5 -- 27.5

16.6 -- 20.3

--

Exhaust Flange Bolt

30

22

--

Exhaust Manifold Nuts

36 -- 44

27 -- 33

--

Exhaust Pipe--To--Catalytic Converter Flange Nuts

28 -- 47

21 -- 35

--

Front Muffler Pipe--To--Catalytic Converter Flange Nuts

28 -- 47

21 -- 35

--

Lower Intake Manifold Mounting Bolt

22.5 -- 27.5

16.6 -- 20.3

--

Rear Muffler Pipe Flange--To--Front Muffler Pipe Flange

Nuts

28 -- 47

21 -- 35

--

Resonance Flap Retaining Bolts

9 -- 11

--

80 -- 97

Upper Intake Manifold Mounting Bolt

22.5 -- 27.5

16.6 -- 20.3

--

M162 ENGINE INTAKE & EXHAUST 1G1 -- 3

DAEWOO MY_2000

MAINTENANCE AND REPAIR

ON--VEHICLE SERVICE

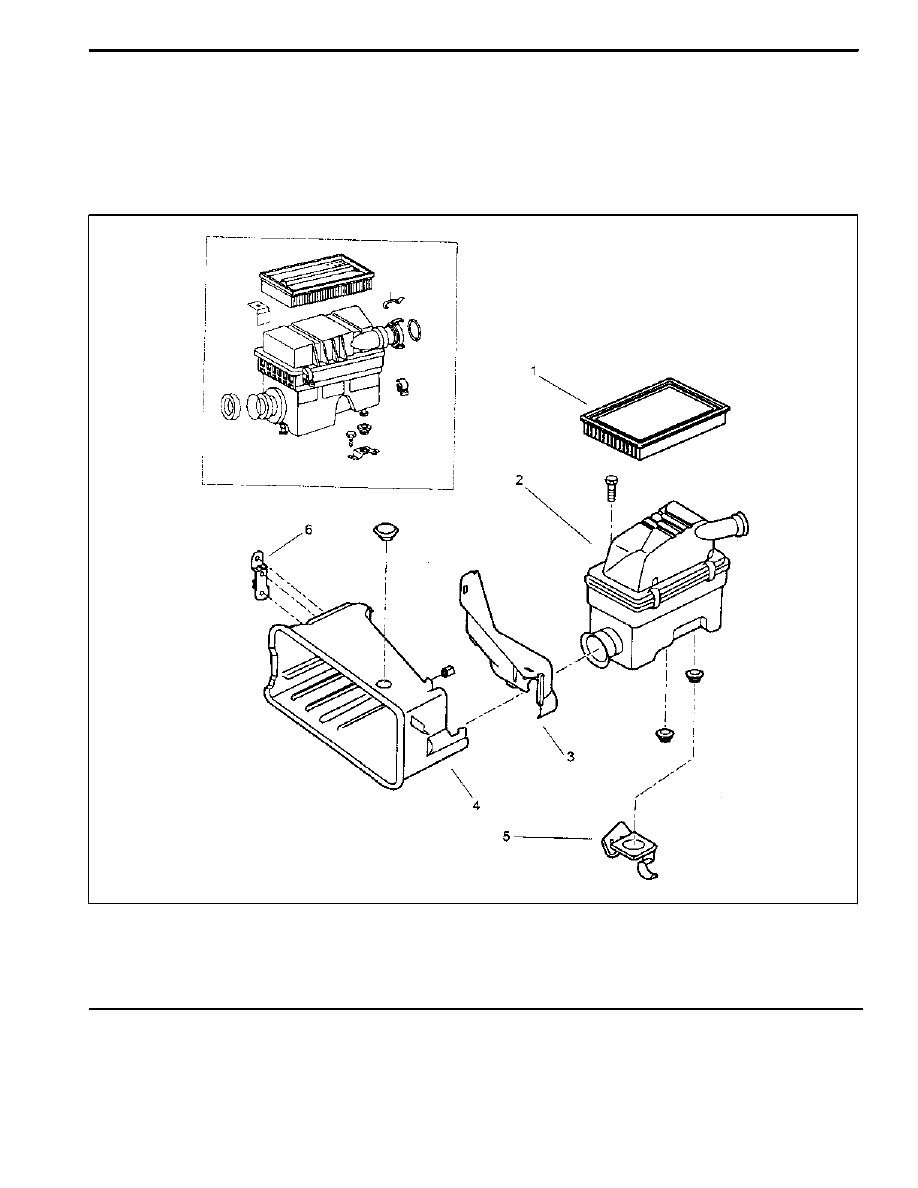

AIR CLEANER

1 Element Assembly

2 Cleaner Assembly--Air

3 Shield Cover--Air Intake

4 Shield Assembly--Air Intake

5 Braket Assembly--Air Cleaner Mounting

6 Braket Assembly--Shield Surport

1G1 -- 4 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

Removal and Installation Procedure

1. Disconnect the HFM sensor and the air cleaner by

prying up the clamp.

2. Remove the air cleaner mounting bolt.

Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

3. Remove air intake shield upper cover, and then re-

move the air cleaner from rubber bearing on bracket.

Notice: For installation, exactly seat the air cleaner into

the rubber bearing.
4. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE INTAKE & EXHAUST 1G1 -- 5

DAEWOO MY_2000

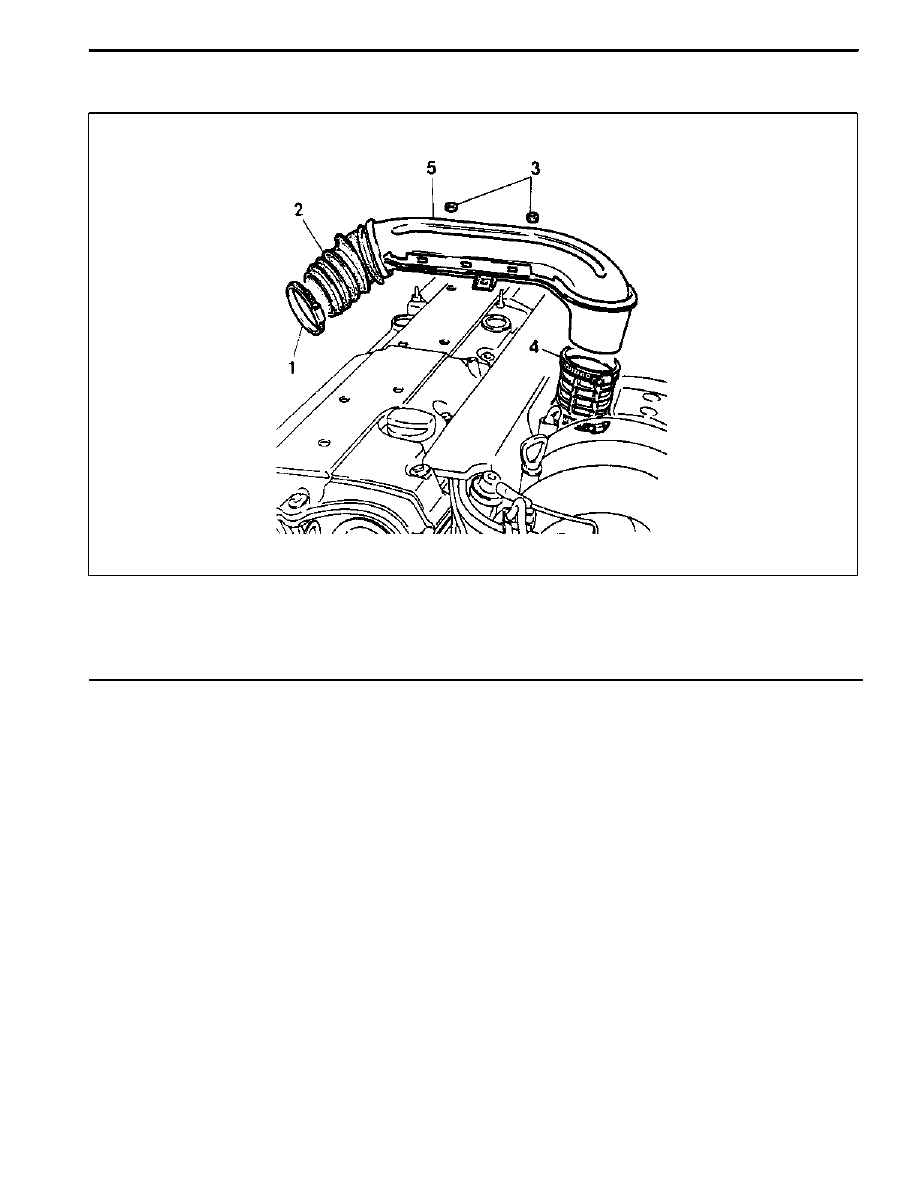

INTAKE AIR DUCT

1 Clamp

2 Sleeve

3 Nut

4 Clamp

5 Intake Air Duct
