M162 ENGINE CONTROLS 1F1 -- 95

DAEWOO MY_2000

MAINTENANCE AND REPAIR

KAA1F430

ON VEHICLE SERVICE

DISCHARGING THE PRESSURE IN

FUEL SYSTEM

Removal and Installation Procedure

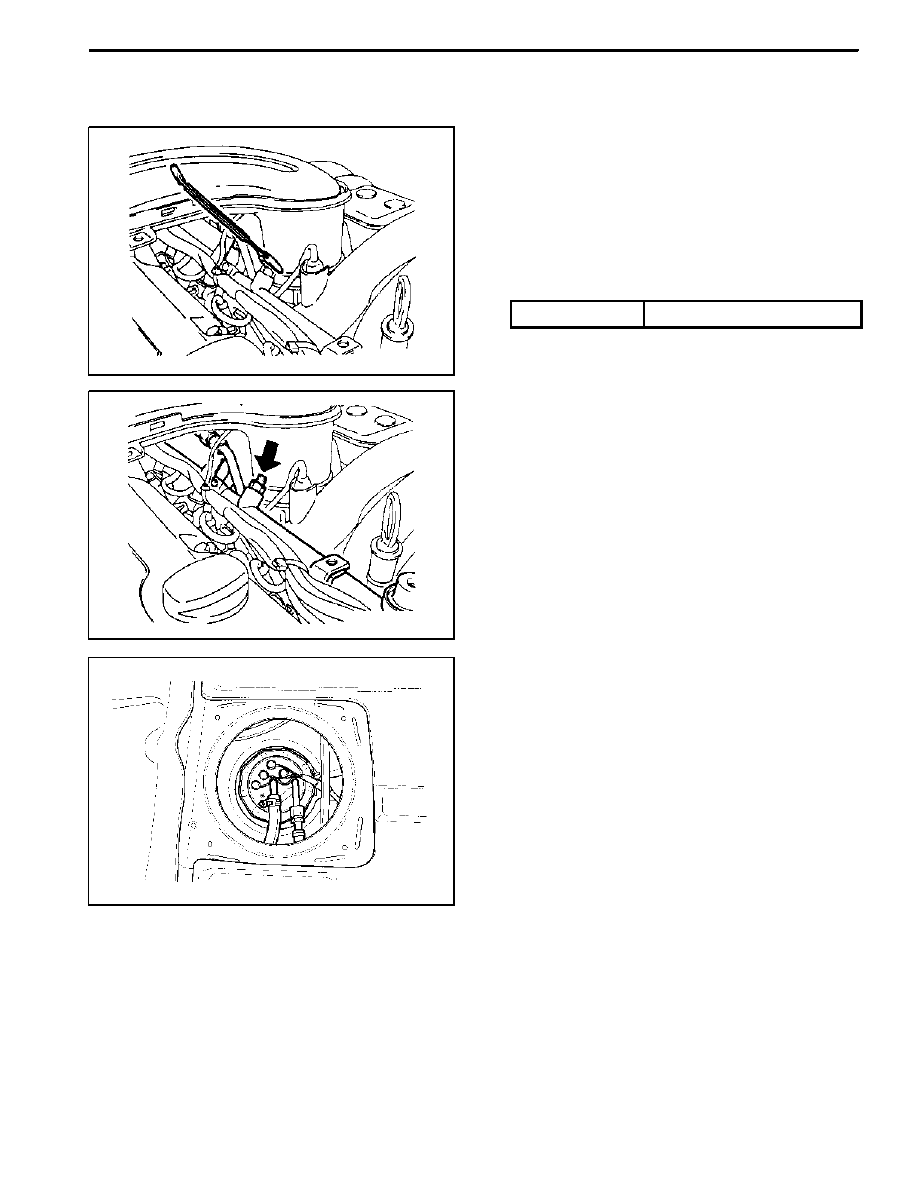

1. Remove the fuel pressure test connector.

Installation Notice

Tightening Torque

25 NSm (18 lb-ft)

KAA1F440

2. Remove the fuel pressure in fuel system by pressing

the service valve with a clean, pointy tool.

Notice: Place a cloth so that the fuel doesn’t stain

around.
3. Installation should follow the removal procedure in

the reverse order.

YAA1F170

FUEL PUMP

Tools Required
661 589 00 46 00 Fuel Tank Cap Wrench

Removal and Installation Procedure

Caution: The fuel system is under pressure. To

avoid fuel spillage and the risk of personal injury or

fire, it is necessary to relieve the fuel system pres-

sure before disconnecting the fuel lines.
1. Relieve the fuel system pressure. Refer to “Discharg-

ing the Pressure in Fuel System” in this section.

2. Disconnect the negative battery cable.

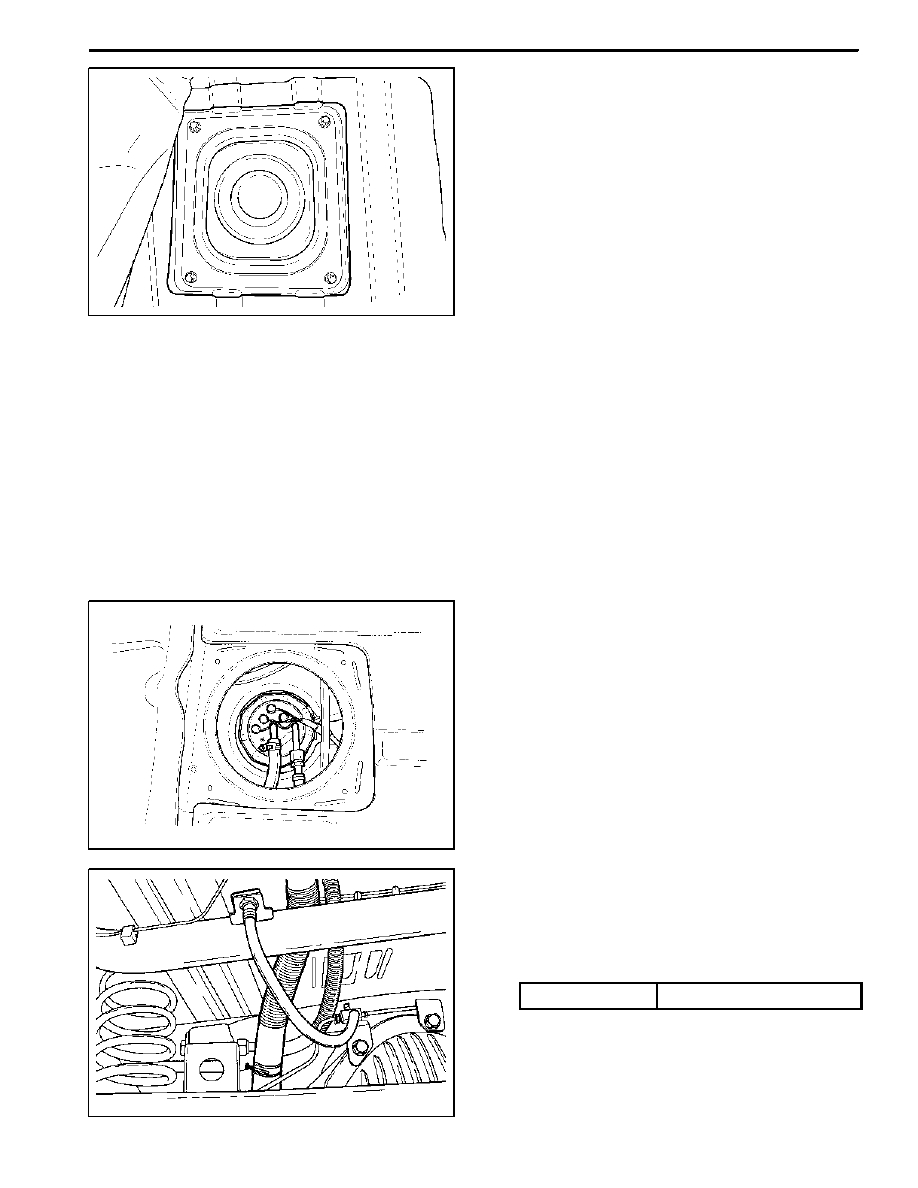

3. Put aside the floor carpet to remove the fuel pump ac-

cess cover.

4. Remove the fuel pump access cover.
5. Remove the fuel pump wiring connectors.
6. Disconnect the fuel supply and return pipes.
7. Remove the fuel pump locking cap band.

1F1 -- 96 M162 ENGINE CONTROLS

DAEWOO MY_2000

YAA1F550

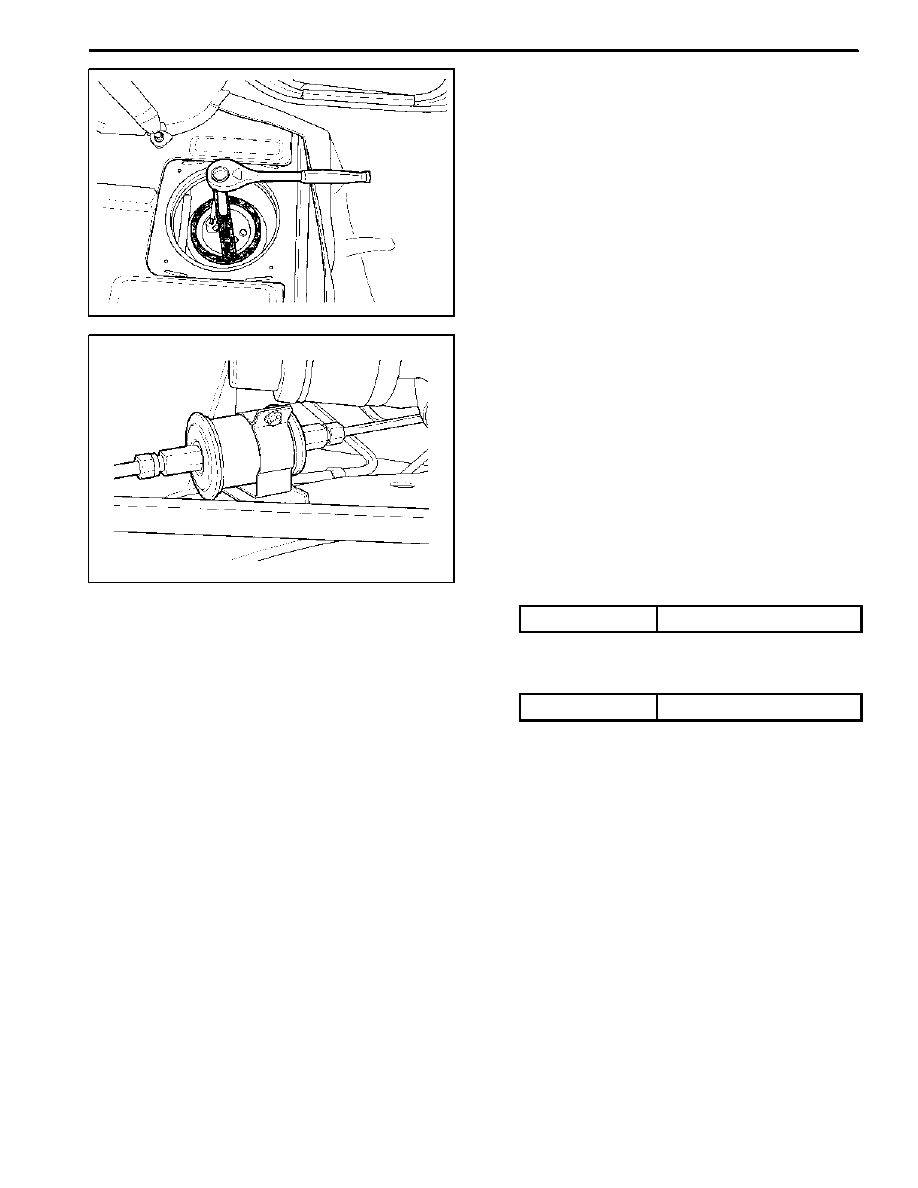

8. Using the fuel tank cap wrench 661 589 00 46 00,

remove the locking cap.

9. Remove the pump from the fuel tank.

Notice: Check the condition of the seal and replace if

necessary. Drain the fuel before removing the pump.
10. Perform an operational check of the fuel pump.
11. Installation should follow the removal procedure in

the reverse order.

YAA1F190

FUEL FILTER

Removal and Installation Procedure

1. Disconnect the negative battery cable.

Caution: The fuel system is under pressure. To

avoid fuel spillage and the risk of personal injury or

fire, it is necessary to relieve the fuel system pres-

sure before disconnecting the fuel lines.

2. Relieve the fuel system pressure. Refer to “Dis-

charging the Pressure in Fuel System” in this sec-

tion.

3. Disconnect the fuel lines from the fuel filter.

Installation Notice

Tightening Torque

28 NSm (21 lb-ft)

4. Remove the fuel filter mounting bracket bolt .

Installation Notice

Tightening Torque

6 NSm (53 lb-in)

Notice: Place the fuel pump pad. There may be a corro-

sion due to the contact between the fuel filter and the

bracket.

5. Remove the fuel filter.
6. Install the fuel filter.
7. Perform a leak test of the fuel filter.
8. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE CONTROLS 1F1 -- 97

DAEWOO MY_2000

KAA1F370

FUEL TANK

Removal and Installation Procedure

Caution: The fuel system is under pressure. To

avoid fuel spillage and the risk of personal injury or

fire, it is necessary to relieve the fuel system pres-

sure before disconnecting the fuel lines.

1. Relieve the fuel pressure. Refer to “Discharging the

Pressure in Fuel System” in this section.

2. Disconnect the negative battery cable.
3. Drain the fuel tank.
4. Put aside the floor carpet to remove the fuel pump

access cover.

5. Remove the fuel pump access cover.

YAA1F170

6. Disconnect the return line.
7. Disconnect the supply line.
8. Disconnect the fuel tank-to-canister hose from the

fuel tank.

9. Disconnect the fuel pump wiring connector.

KAB1F370

10. Disconnect the fuel filler hose and air vent hose from

the fuel tank.

11. Support the fuel tank.
12. Remove the fuel tank retaining nuts.

Installation Notice

Tightening Torque

38 NSm (28 lb-ft)

13. Carefully lower the fuel tank.

1F1 -- 98 M162 ENGINE CONTROLS

DAEWOO MY_2000

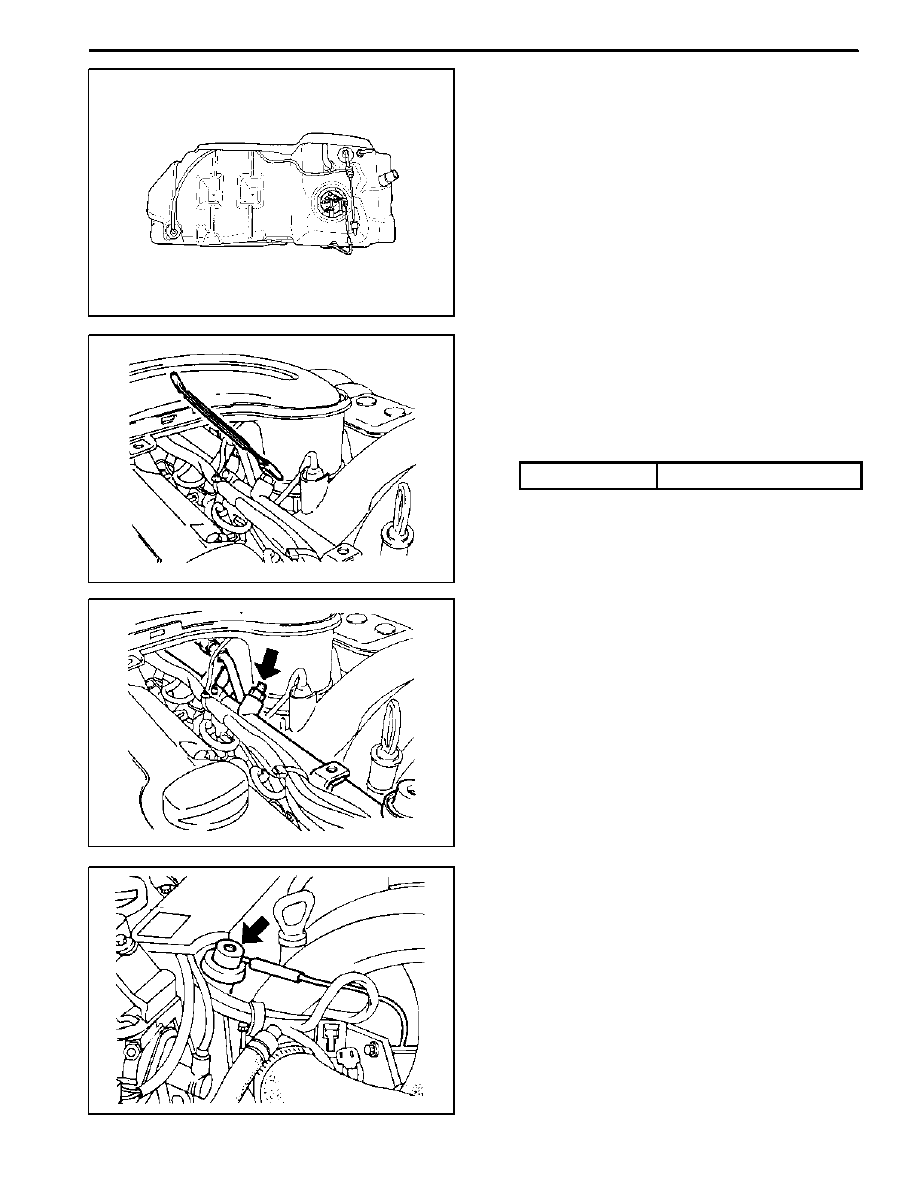

YAA1F180

14. Turn the roll over valves counterclockwise at an

angle of 90 degrees.

15. Turn the lock ring counterclockwise.
16. Remove and discard the gasket.
17. Installation should follow the removal procedure in

the reverse order.

KAA1F430

FUEL PRESSURE REGULATOR

Removal and Installation Procedure

1. Disconnect the negative battery cable.
2. Remove the fuel pressure test connector.

Installation Notice

Tightening Torque

25 NSm (18 Ib-ft)

KAA1F440

Caution: The fuel system is under pressure. To

avoid fuel spillage and the risk of personal injury or

fire, it is necessary to relieve the fuel system pres-

sure before disconnecting the fuel lines.

3. Relieve the fuel pressure in fuel supply system by

pressing the service valve.

KAA1F130

4. Disconnect the vacuum hose.
5. Disconnect the circlip and remove the fuel pressure

regulator.

6. Apply the oil to O-ring lightly and then replace it.
7. Perform a leak test of the fuel pressure regulator

with the engine off and the ignition on.

8. Installation should follow the removal procedure in

the reverse order.
