M162 ENGINE CONTROLS 1F1 -- 87

DAEWOO MY_2000

BLANK

1F1 -- 88 M162 ENGINE CONTROLS

DAEWOO MY_2000

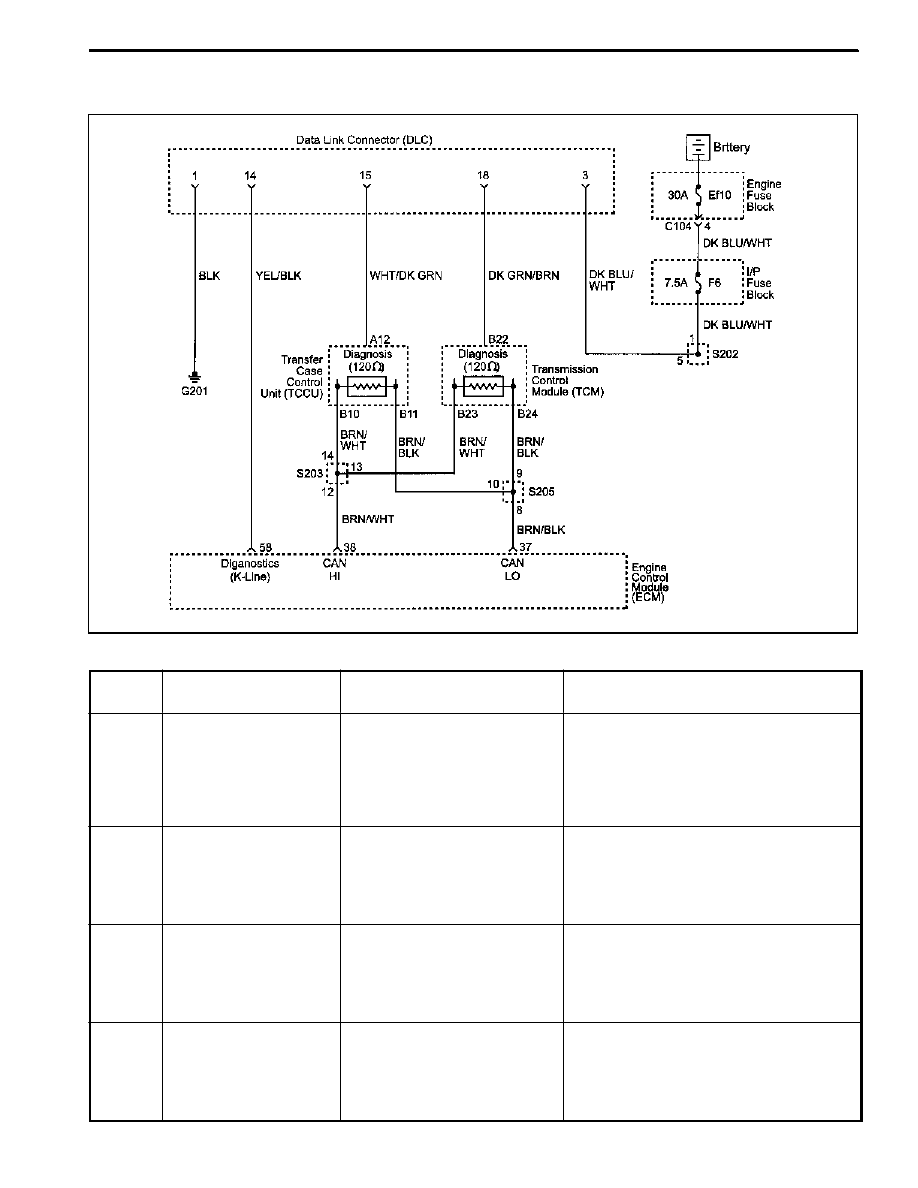

SERIAL DATA COMMUNICATION

KAB1F350

Failure

Code

Description

Trouble Area

Maintenance Hint

23

CAN communication

failure: ASR/MSR

When CAN signal message

missing or implausibility for

ASR/MSR unit or not

initialized condition

D

Inspection the ASR unit with CAN

connection

D

Inspection the Engine Control Module

(ECM) pin 38, 37 about short circuit or

open with bad contact

D

Inspection the ECM

24

CAN communication

failure: ABS

When CAN signal message

missing or implausibility for

ABS unit or not initialized

condition

D

Inspection the ABS unit with CAN

connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

26

CAN communication

failure: TCU (A/T only)

When CAN signal message

missing or implausibility for

TCU unit or not initialized

condition

D

Inspection the TCM unit with CAN

connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

27

CAN communication

failure: TOD

(E32 only)

When CAN signal message

missing or implausibility for

TOD unit or not initialized

condition

D

Inspection the TOD unit with CAN

connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

M162 ENGINE CONTROLS 1F1 -- 89

DAEWOO MY_2000

Failure

Code

Description

Trouble Area

Maintenance Hint

29

CAN communication

failure: ID 200h not

plausible

When CAN signal message

missing or implausibility for

ABS/ABD unit or not

initialized condition

D

Inspection the ABS/ABD unit with

CAN connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

30

CAN communication

failure: ID 208h not

plausible

When CAN signal message

missing or implausibility for

ABS/ABD unit or not

initialized condition

D

Inspection the ABS/ABD unit with

CAN connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

31

CAN communication

failure: communication

initialization failure

When CAN signal message

missing or implausibility for

each unit (ABS, ASR, TCM,

TOD etc.) or not initialized

condition

D

Inspection the each control unit with

CAN connection

D

Inspection the ECM pin 38, 37 about

short circuit or open with bad contact

D

Inspection the ECM

59

CAN communication

failure: MSR data

transmission not

plausible

When CAN signal message

missing or implausibility for

MSR unit or not initialized

condition

D

Inspection the MSR unit with CAN

connection

D

Inspection the Engine Control Module

(ECM) pin 38, 37 about short circuit or

open with bad contact

D

Inspection the ECM

60

CAN communication

failure: ASR data

transmission not

plausible

When CAN signal message

missing or implausibility for

ASR unit or not initialized

condition

D

Inspection the ASR unit with CAN

connection

D

Inspection the Engine Control Module

(ECM) pin 38, 37 about short circuit or

open with bad contact

D

Inspection the ECM

Circuit Description

The provision for communicating with the ECM is the Data Link Connector (DLC). It is located in the instrument panel

fuse block. The DLC is used to connect the scan tool. Battery power and ground is supplied for the scan tool through

the DLC. CAN line is used to communicate with the other module such as the Transmission Control Module (TCM) and

Transfer Case Control Unit (TCCU).

Keyword 2000 Serial Data Communications

Each bit of information can have one of two lengths: long or short. This allows vehicle wiring to be reduced by transmit-

ting and receiving multiple signals over a singles wire. The message carried on KWP 2000 data streams are also priori-

tized. If two messages attempt to establish communications on the data line at the same time, only the message with

higher priority will must wait.

1F1 -- 90 M162 ENGINE CONTROLS

DAEWOO MY_2000

INTERNAL FAILURE

Failure

Code

Description

Trouble Area

Maintenance Hint

21

Transmission coding

failure

When faulty of variant coding

of transmission

D

Inspection the coding condition

through scan tool

D

Inspection the Engine Control Module

(ECM)

D

Inspection the CAN line

D

Inspection the TCM

136

ECM failure (RAM)

When malfunction of random

access memory -- ECM

internal error

D

Inspection the ECM

142

Uncoded/ unprogramed

ECM

When malfunction of ECM

coding--required ECM

encoding

D

Fulfill the ECM variant coding

137

ECM failure (EPROM)

143

ECM failure

(EEPROM/Flash--EPPOM

checksum failure)

144

ECM failure (coding ID

checksum failure)

When malfunction of ECM

internal

D

Inspection the ECM

145

ECM failure (coding

checksum failure)

146

ECM failure (programming

checksum failure)
