M162 ENGINE CONTROLS 1F1 -- 67

DAEWOO MY_2000

3. Turn the ignition switch to “OFF” position.
4. Disconnect the ECT sensor connector.
5. Turn the ignition switch to “ON” position.
6. Measure the resistance between the ECT sensor terminal pin No. 1 and No. 4.

Temperature (°C)

Specified Value (Ω)

20

2,500

80

322

100

185

Notice: Replace wiring and coolant temperature sensor if out of specified value.

1F1 -- 68 M162 ENGINE CONTROLS

DAEWOO MY_2000

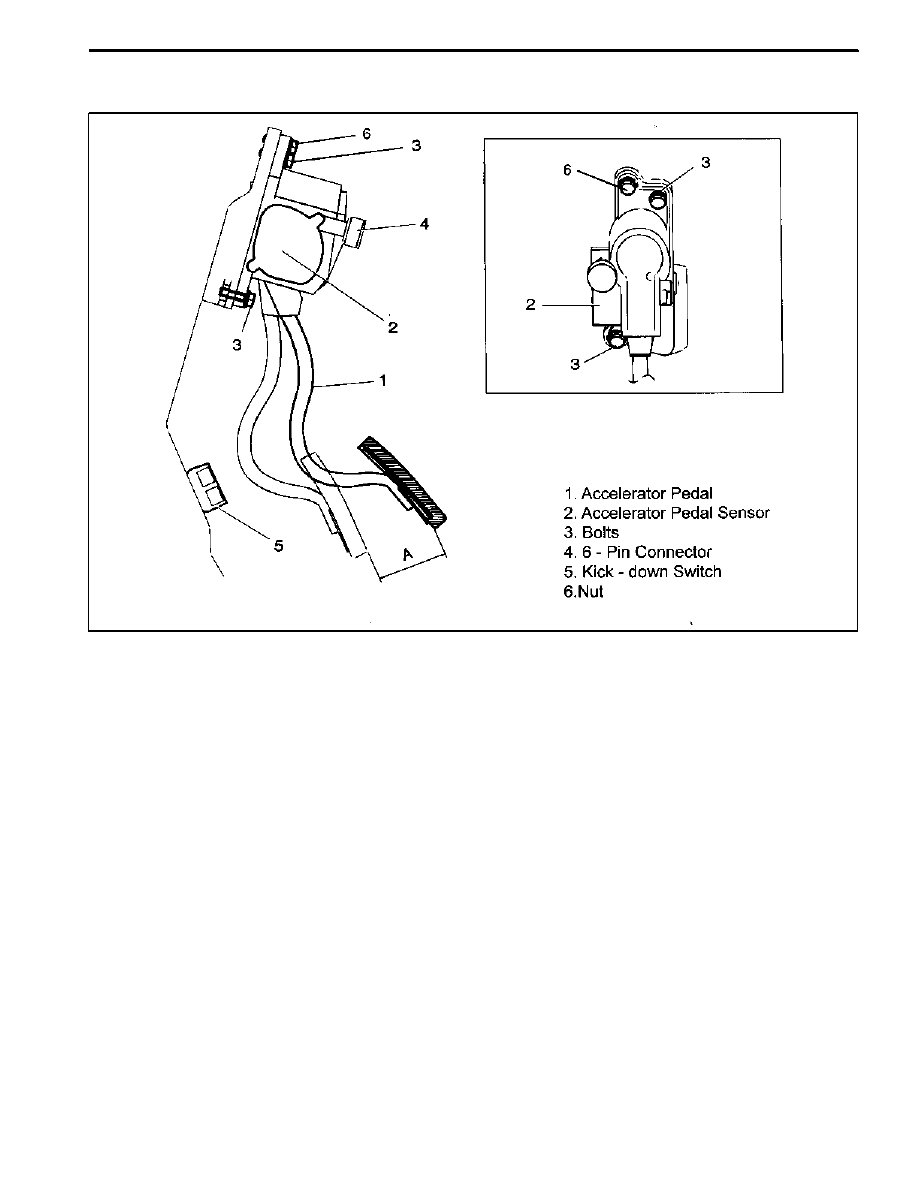

ACCELERATOR PEDAL MODULE

YAA1F620

The Acceleration Pedal Position (APP) sensor is mounted on the accelerator pedal assembly. The sensor is actually

two individual APP sensors and one housing. This sensor works with the Throttle Position (TP) sensor to provide input

to the Engine Control Module (ECM) regarding driver requested accelerator pedal and throttle angle at the throttle

body.

When the APP sensor is defected:

When the APP 1 or APP 2 sensor is defected condition, the engine is still running at idle condition but, the accelerator

pedal reaction is not response correctly and also, the engine rpm will be reacted to 4,000 rpm slowly. If the APP 1

sensor is out of order, the APP 2 sensor will be conducted with signal as a default signal but, the throttle valve opening

is limited 60% and delayed opening speed.

When the TP sensor or servo motor is defected:

When the TP 1, 2 sensor or servo motor is defected condition, the throttle valve will be closed to the spring capsule by

spring force, at this condition, the throttle valve will open 10° ~ 20° and engine rpm will be controlled by ECM will

opening (On/Off) time of injector. The engine rpm will be maintaining 900 rpm (at idle) to 1,800 according to the engine

load.

M162 ENGINE CONTROLS 1F1 -- 69

DAEWOO MY_2000

KAB1F270

Failure

Code

Description

Trouble Area

Maintenance Hint

122

Acceleration pedal

position sensor signal

failure

When malfunction of APP

Sensor

160

Acceleration pedal

position 1 sensor low

voltage

APP 1 sensor short circuit to

ground or open

161

Acceleration pedal

position sensor 1 high

voltage

APP 1 sensor short circuit to

power

D

Monitoring the actual values through

162

Acceleration pedal

position sensor 2 low

voltage

APP 2 sensor short circuit to

ground or open

Monitoring the actual values through

scan tool

D

Inspection the ECM pin 31, 47, 32, 48,

59, 51 about short circuit or open with

bad contact

163

Acceleration pedal

position sensor 2 high

voltage

APP 2 sensor short circuit to

power

bad contact

D

Inspection the APP sensor

D

Inspection the ECM

164

Accelerator pedal

position sensor 1 not

plausible with

accelerator pedal

position sensor 2

When difference between

APP 1 sensor and APP 2

sensor

167

Both setpoint

Accelerator pedal

position sensor defective

When defective of both APP

sensor

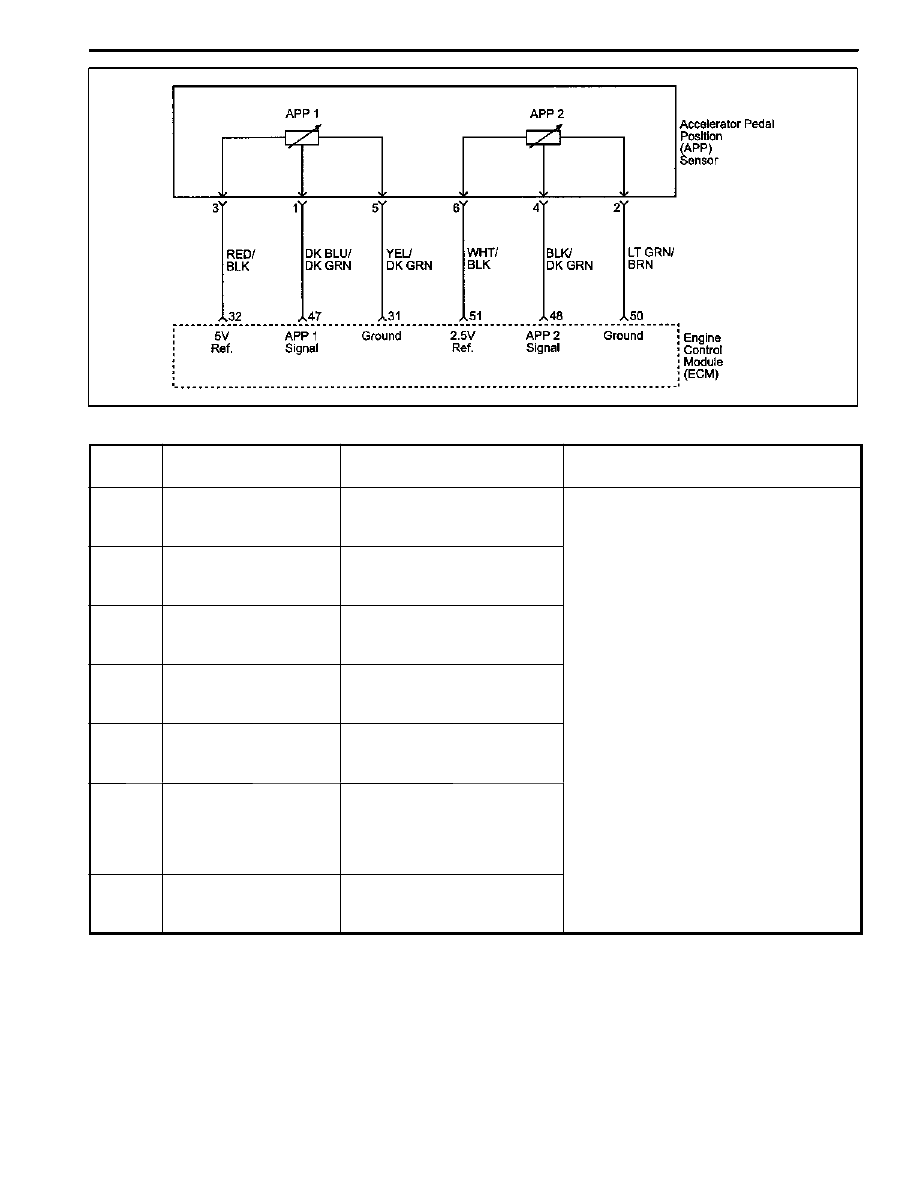

Circuit Description

The ECM supplies a 5 or 2.5 volt reference signal and a ground to the APP sensor 1 or 2. The ECM calculates on these

signal lines. The APP sensor output changes as the accelerator pedal is moved. The output of the APP 1 and APP 2

sensor are low, about 0.4 ~ 0.7 volts and 0.2 ~ 0.35 volts respectively at the closed throttle position. As pushing the

accelerator pedal, the output increases so that the output voltages will be about 4.3 ~ 4.8 volts and 2.1 ~ 2.4 volts

individually when accelerating fully with the kick down, at Wide Open Throttle (WOT).

1F1 -- 70 M162 ENGINE CONTROLS

DAEWOO MY_2000

Acceleration Pedal Position Sensor 1 Inspection

1. Turn the ignition switch to “ON” position.
2. Measure the signal voltage between the ECM pin No. 47 and No. 31 while operating the accelerator pedal as follow-

ing conditions.
D

Not depress the pedal (closed throttle position)

D

Fully depress the pedal (full throttle with kick down)

Condition of Throttle Valve

Specified Value (V)

Closed Throttle Valve

0.3 ~ 0.7

Fully Depressed Throttle Valve

4.3 ~ 4.8

Notice: If measured value is not within the specified value, check the pedal valve sensor and the supply voltage to

APP 1 sensor.

Acceleration Pedal Position Sensor 2 Inspection

1. Turn the ignition switch to “ON” position.
2. Measure the signal voltage between the ECM pin No. 48 and No. 50 while operating the accelerator pedal as follow-

ing conditions.
D

Not depress the pedal (closed throttle position)

D

Fully depress the pedal (full throttle with kick down)

Condition of Throttle Valve

Specified Value (V)

Closed Throttle Valve

0.1 ~ 0.4

Fully Depressed Throttle Valve

2.1 ~ 2.5

Notice: If measured value is not within the specified value, check the pedal valve sensor and the supply voltage to

APP sensor 2.
