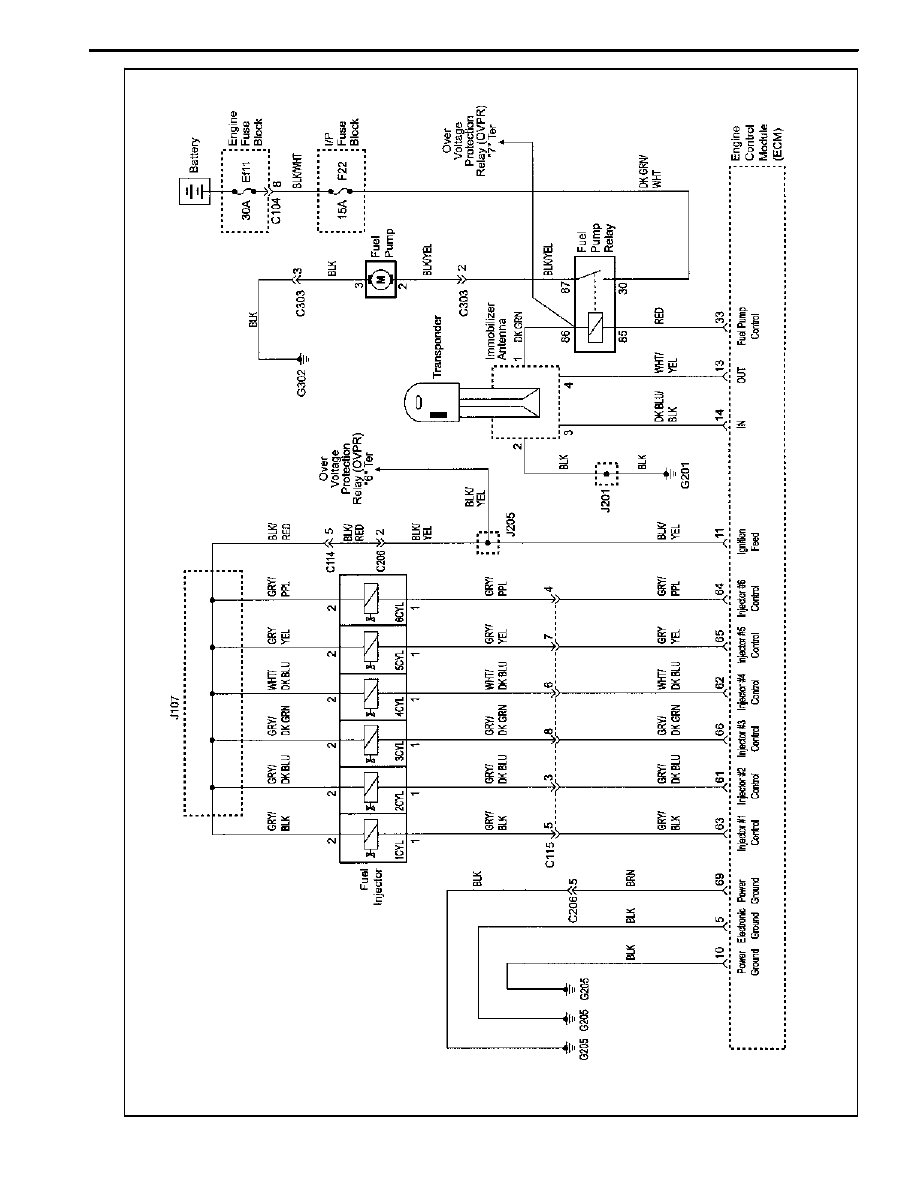

M162 ENGINE CONTROLS 1F1 -- 11

DAEWOO MY_2000

KAB1F050

EC

M

W

IR

IN

G

D

IA

GR

A

M

(3

.2

L

D

OH

C

--

5

OF

7)

(M

S

E

3.6

2S

)

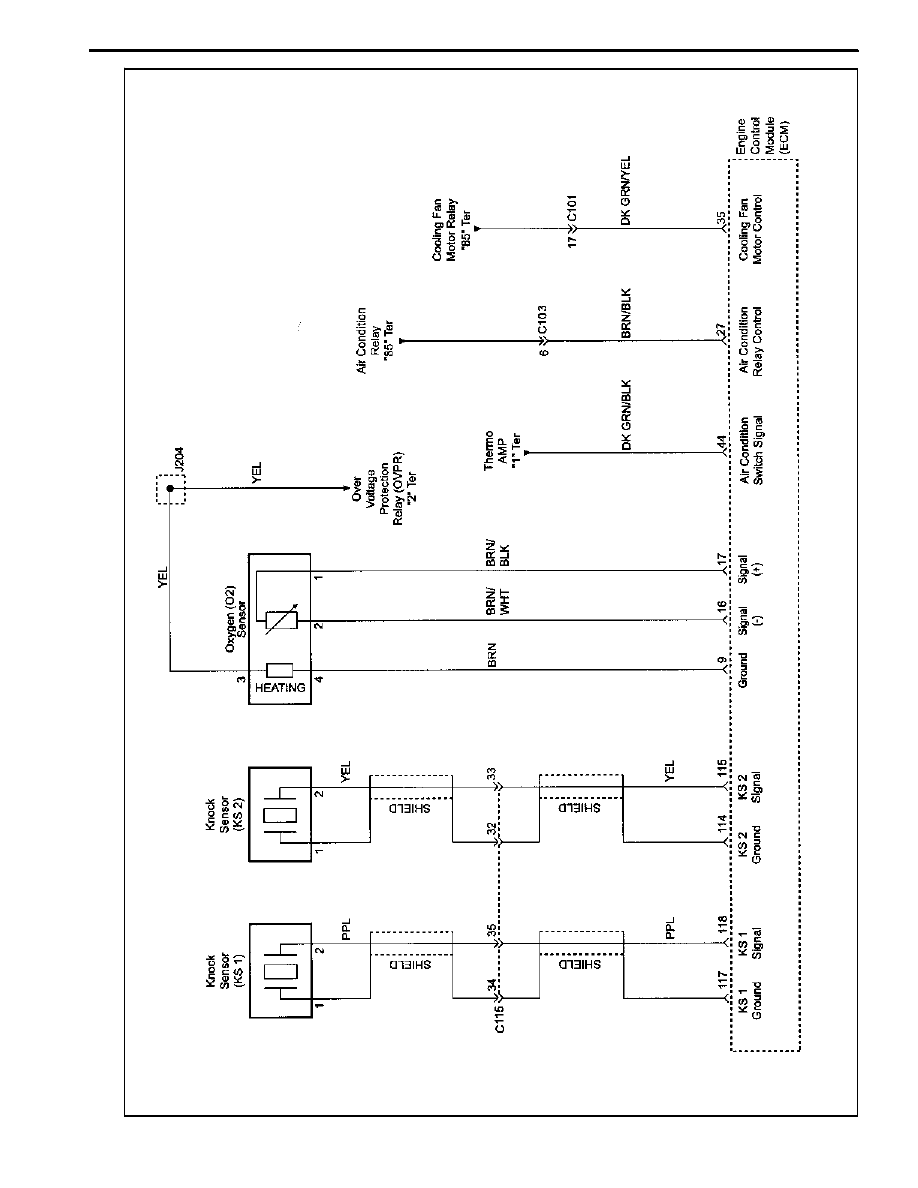

1F1 -- 12 M162 ENGINE CONTROLS

DAEWOO MY_2000

KAB1F060

EC

M

W

IR

IN

G

D

IA

GR

A

M

(3

.2

L

D

OH

C

--

6

OF

7)

(M

S

E

3.6

2S

)

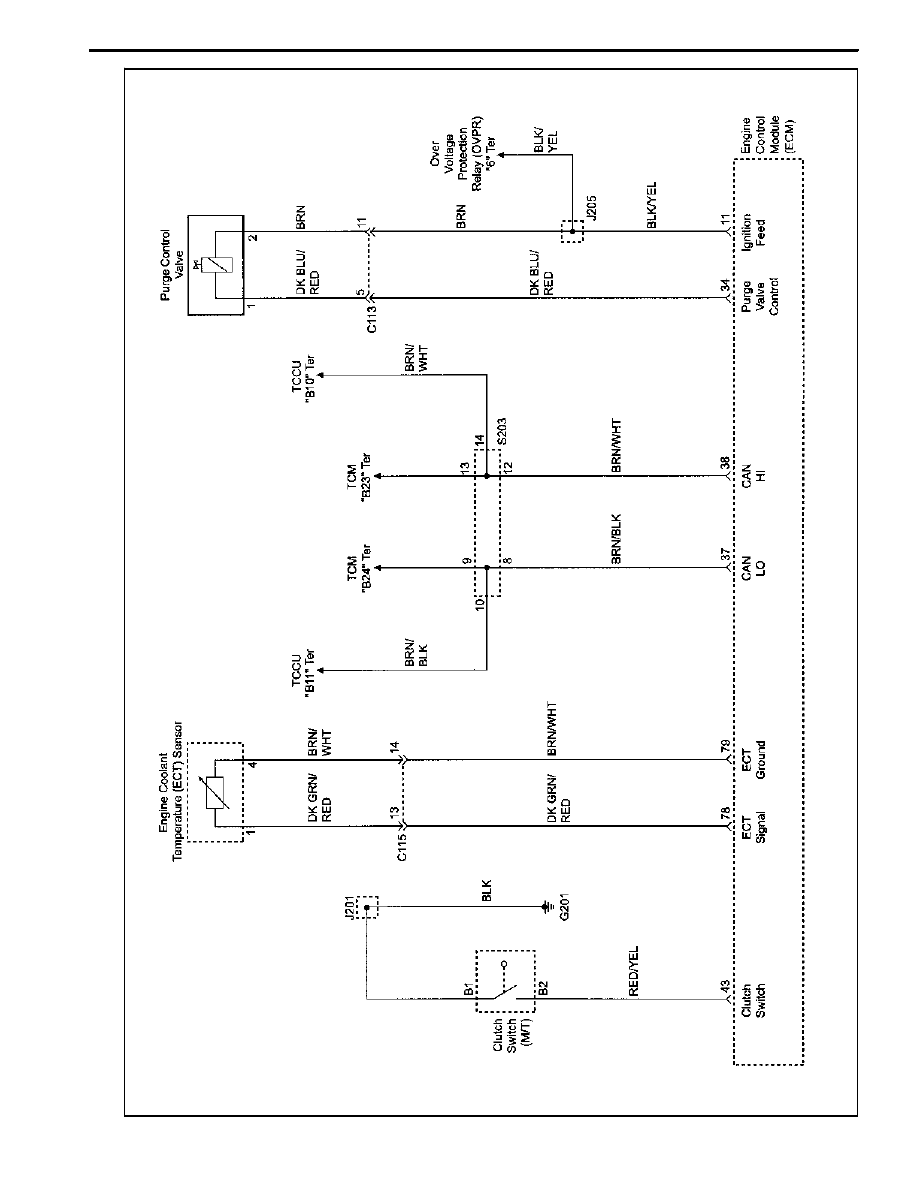

M162 ENGINE CONTROLS 1F1 -- 13

DAEWOO MY_2000

KAB1F070

EC

M

W

IR

IN

G

D

IA

GR

A

M

(3

.2

L

D

OH

C

--

7

OF

7)

(M

S

E

3.6

2S

)

1F1 -- 14 M162 ENGINE CONTROLS

DAEWOO MY_2000

DIAGNOSIS

FAILURE CODE DIAGNOSIS

CLEARING FAILURE CODES

Notice: To prevent Engine Control Module (ECM) damage, the key must be OFF when disconnecting or reconnecting

the power to the ECM (for example battery cable, ECM pigtail connector, ECM fuse, jumper cables, etc.)
Parameters listed in the table may not be exactly the same as your reading due to the type of instrument or other

factors. If a failure code is displayed during the “TROUBLE CODE” in scan tool check mode, check the circuit for the

code listed in the table below. For details of each code, turn to the page referred to under the “See Page” for the re-

spective “Failure Code” in the below table.
Failure codes should be cleared after repairs have been completed.

FAILURE CODES TABLE

Failure

code

See

Page

Description

00

1F1--66

Engine coolant temperature sensor low voltage

01

1F1--66

Engine coolant temperature sensor high voltage

02

1F1--66

Engine coolant temperature sensor plausibility

03

1F1--62

Intake air temperature sensor low voltage

04

1F1--62

Intake air temperature sensor high voltage

05

1F1--62

Intake air temperature sensor plausibility

06

1F1--66

Engine coolant temperature insufficient for closed loop fuel control

08

1F1--38

System voltage too low

09

1F1--62

Mass air flow sensor plausibility

10

1F1--62

Mass air flow sensor low voltage

11

1F1--62

Mass air flow sensor high voltage

17

1F1--23

Crankshaft position sensor signal failure (no engine revolution signal)

18

1F1--23

Crankshaft position sensor signal failure (rpm > max. value)

19

1F1--27

Camshaft position senosr signal : No.1 cylinder recognition failure

20

1F1--23

Crankshaft position sensor signal failure (gap recognition failure)

21

1F1--90

Transmission coding failure

23

1F1--88

CAN communication failure : ASR/MSR

24

1F1--88

CAN communication failure : ABS

25

1F1--94

Communication with transponder missing

26

1F1--88

CAN communication failure : TCU (A/T only)

27

1F1--88

CAN communication failure : TOD (E32 only)

29

1F1--89

CAN communication failure : ID 200h not plausible

30

1F1--89

CAN communication failure : ID 208h not plausible

31

1F1--89

CAN communication failure : communication initialization failure

32

1F1--78

Engine rpm output circuit short circuit to battery

33

1F1--78

Engine rpm output circuit short circuit to ground or open

34

1F1--43

Fuel pump relay short circuit to battery

35

1F1--43

Fuel pump relay short circuit to ground or open
