CLUTCH  5C-17

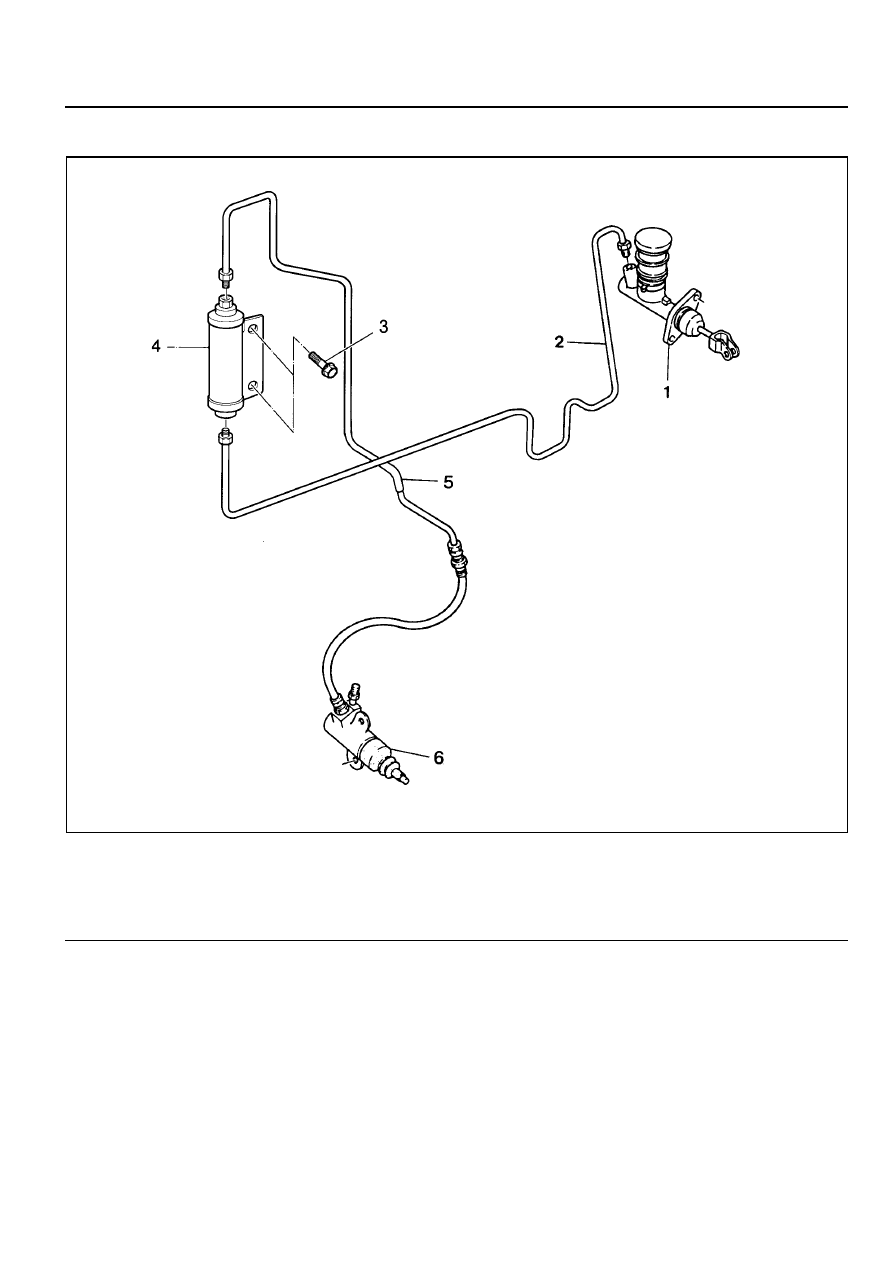

CLUTCH OIL CHAMBER

1 Clutch Master Cylinder
2 Hydraulic Tube
3 Bolt

4 Clutch Oil Chamber
5 Hydraulic Tube
6 Clutch Release Cylinder

Notice

!

Installation should follow the removal procedure in the reverse order.

!

When installing, perform the bleeding procedures from chamber cylinder and release cylinder.

Model

Type

Gear Ratio

Oil

Manufacturer

Weight

Part-Time 4408 (E)

E.S.O.F. Type

1 : 1

2.48 : 1

ATF S-3, S-4 or DEXRON II, III

1.2 L

Check : Every 15,000 km

Replace : Every 50,000 km

Borg Warner

30 kg

SECTION 5D1

TRANSFER  CASE (PART TIME 4408)

TABLE OF CONTENTS

SPECIFICATIONS

GENERAL SPECIFICATIONS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

Specifications . . . . . . . . . . . . . . . . . . . . . . .  5D1-1

General Specifications . . . . . . . . . . . . . . . . .  5D1-1

Schematic and Routing Diagram . . . . . . . .  5D1-2

Part Time Transfer Case - 4408 . . . . . . . . . .  5D1-2

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  5D1-3

Self-Diagnosis . . . . . . . . . . . . . . . . . . . . . .  5D1-4

System Description . . . . . . . . . . . . . . . . . . . .  5D1-4

Self-Diagnosis Test . . . . . . . . . . . . . . . . . . . .  5D1-8

Diagnostic Diagram . . . . . . . . . . . . . . . . . . .  5D1-9

Maintenance and Repair . . . . . . . . . . . . .  5D1-10

On-Vehicle Service . . . . . . . . . . . . . . . . . . .  5D1-10

Maintenance of Transfer Case Lubricant . .  5D1-10

Transfer Case . . . . . . . . . . . . . . . . . . . . . . .  5D1-11

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . .  5D1-14

Transfer Case . . . . . . . . . . . . . . . . . . . . . . .  5D1-14

Transfer Case Control Unit (TCCU) . . . . . .  5D1-36

High

Low

Specification

Capacity

Lubrication

Application

Description

5D1-2  TRANSFER CASE (PART TIME 4408)

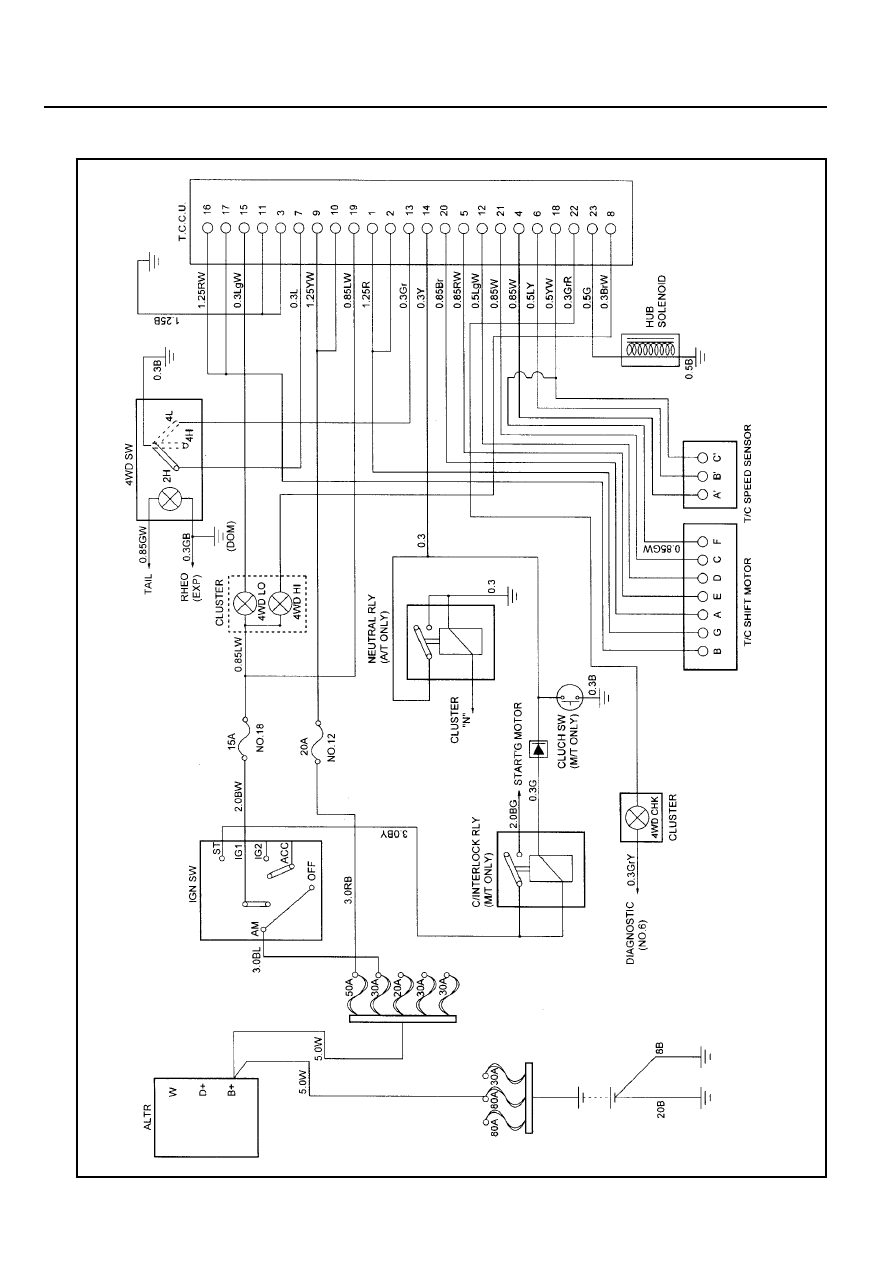

SCHEMATIC AND ROUTING DIAGRAM

PART TIME TRANSFER CASE - 4408

TRANSFER CASE (PART TIME 4408)  5D1-3

Cannot Front Wheel Drive when Shifted 4H,4L

DIAGNOSIS

Electric Shift Problems

Action

Overhaul and check, replace if necessary.

Overhaul and check for wear and damage.

Replace if necessary.

Check sliding parts, replace if necessary.

Checks

Faulty or Damaged TCCU, Speed Sensor, Motor, Clutch

or Internal Wirings

Damaged or Worn Shift Cam, Hub, Fork and Rail Shift

Binding Shift Fork, Hub Collar or Gear

Checks

Broken Drive Chain

Action

Check sliding parts, replace if necessary.

Noise in 4WD Operation

Checks

Improper or low oil

Loosened bolts or mounted parts

Noisy T/C bearing

Noisy gears

Action

Drain and replace with specified oil.

Retighten as specified.

Disassemble bearings and parts and check for wear or

damage. Replace if necessary.

Check for wear and damage including speedometer

gear, replace if necessary.

Noise in 4H or 4L

Checks

Worn or Damaged Sprockets or Drive Chain

Incorrect Tire Pressure

Action

Disassemble and check for wear and damage, replace

if necessary.

Adjust tire pressure.

Transfer Case Oil Leakage

Action

Replace the case.

Clean case and parts and check for leakage.

Remove breather hose and clean, replace if necessary.

Use specified oil and adjust oil level.

Retighten

Use specified sealant and retighten.

Replace

Checks

Cracked Transfer Case

Leakage from Other Parts

Breather Clogging

Improper or too much Oil

Loosened Sealing Bolts

Improperly Applied Sealant

Worn or Damaged Oil Seal
