REAR DISC BRAKES  4E-3

Tightening  Torque

15 - 18 Nm

Tightening  Torque

85 - 105 Nm

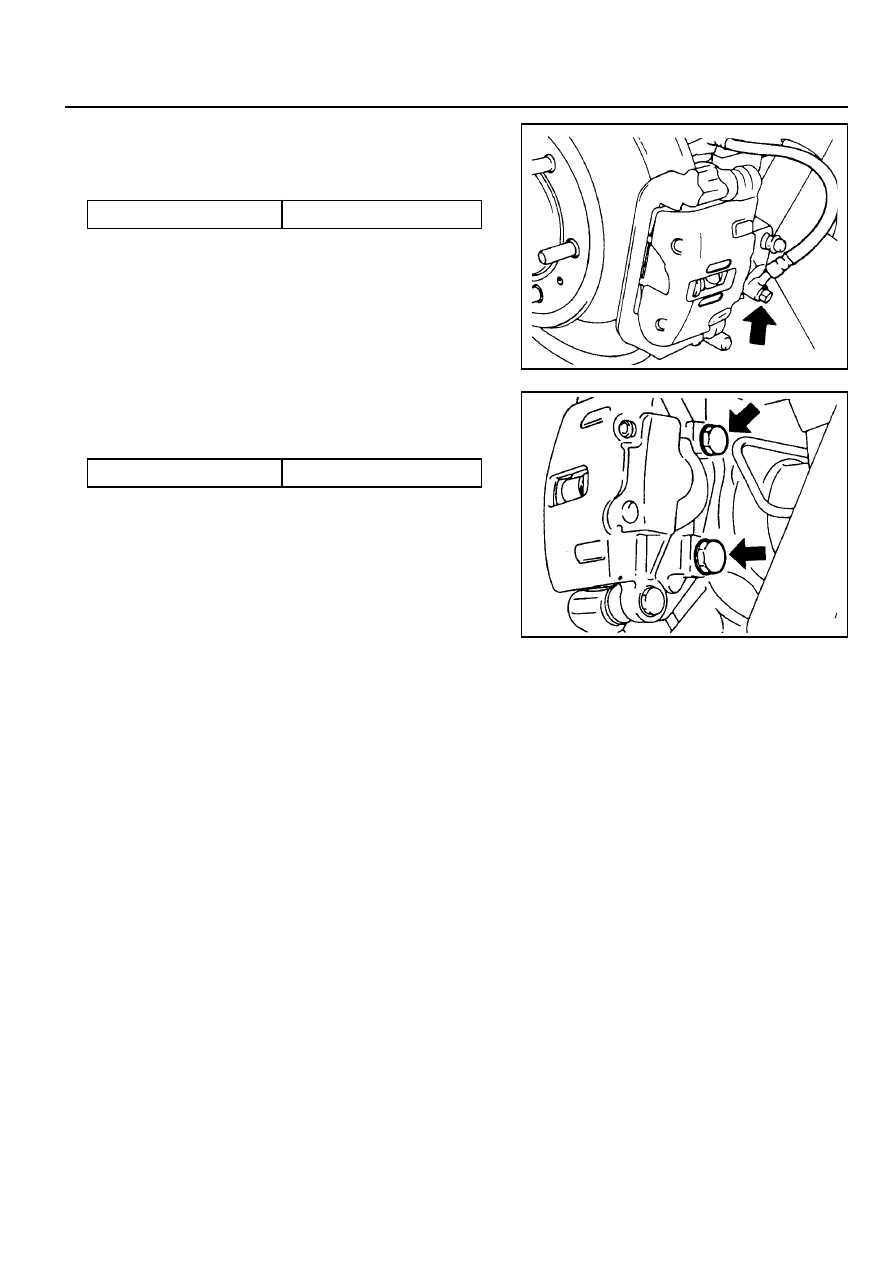

Removal & Installation Procedure

1. Remove the eye-hose bolt and disconnect the hose.

Installation Notice

2. Unscrew the mounting bolts and remove the brake caliper

assembly.

Installation Notice

3. Pull out the brake pads. Replace pads if necessary.

Notice

Always change the all pads on one wheel at a time.

4. Installation should follow the removal precedure in the

reverse order.

5. Bleed the air from the system.

4E-4  REAR DISC BRAKES

Standard

10.4 mm

Wear Limit

9.3 mm

UNIT REPAIR

REAR DISC BRAKE

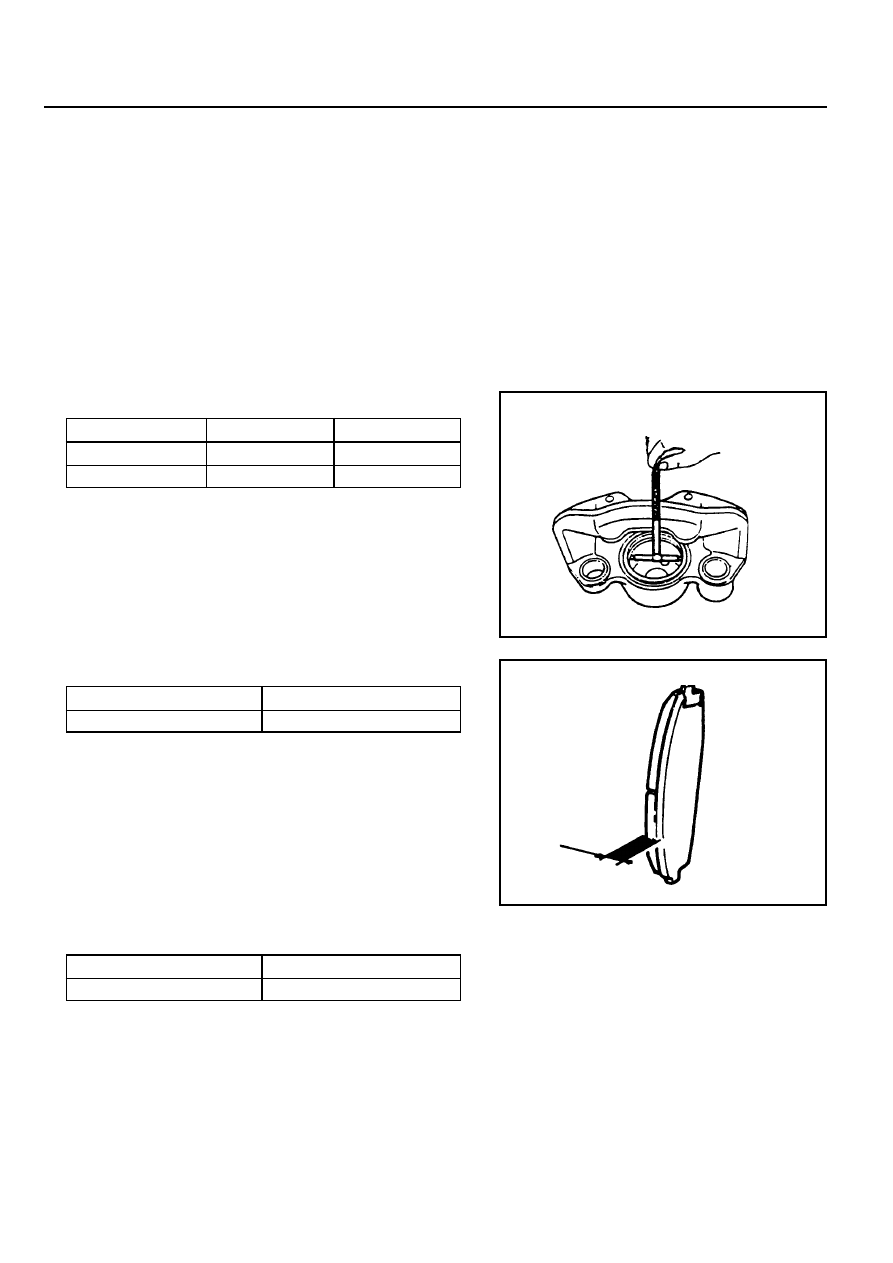

Inspection Procedure

1. Clean all components and visually check the followings.

!

Check the cylinder and piston for wear, rust or damage.

!

Check the caliper body and guide pin for wear, damage

or crank.

!

Check the pads for uneven wear or oiliness.

!

Check the boots for damage or tear.

Standard

φ

40.5 mm

φ

38.2 mm

Wear Limit

φ

41.5 mm

φ

39.2 mm

2. Measure caliper housing inner diameter.

3. Measure pad thickness.

Standard

9.5 mm

Wear Limit

2.0 mm

Notice

Always change the all pads on one wheel at a time.

4. Measure rotor disc thickness.

5. Check the rotor disc for score or runout.

Item

With PBR

With MANDO

Front

Rear

Front

Rear

SECTION 4F

ANTILOCK  BRAKE  SYSTEM

TABLE OF CONTENTS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Model

ECU

Number of Pins

Operating Temperature

Motor Operating Current

Solenoid Coil Resistance

External Resistance

Air Gap

Number of teeth

Description

ABS 5.3

31

-40 ~ +120

°

C

Below MAX 40A

1.28K

Ω

 - 1.92K

Ω

0.35 - 1.60 mm

0.15 - 1.20 mm

52

52

ABS/ABD 5.3

83

-40 ~ +85

°

C

Below MAX 45A

8.04 - 9.04

Ω

 except AV,

HSV 4.04 - 4.54

Ω

1.28K

Ω

 - 1.92K

Ω

0.35 - 1.60 mm

0.15 - 1.20 mm

52

52

Hydraulic System

Wheel Speed Sensor

Impulse Ring

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  4F-1

General Specifications . . . . . . . . . . . . . . . . . .  4F-1

Schematic and Routing Diagrams . . . . . . . .  4F-2

ABS 5.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4F-2

ABS/ABD 5.0 . . . . . . . . . . . . . . . . . . . . . . . . .  4F-3

ABS 5.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4F-4

ABS/ABD 5.3 . . . . . . . . . . . . . . . . . . . . . . . . .  4F-5

Component Locator . . . . . . . . . . . . . . . . . . .  4F-6

ABS, ABS/ABD . . . . . . . . . . . . . . . . . . . . . . . .  4F-6

ABD System Description . . . . . . . . . . . . . . .  4F-7

Self Diagnosis . . . . . . . . . . . . . . . . . . . . . . .  4F-9

ABS, ABS/ABD 5.3 . . . . . . . . . . . . . . . . . . . . .  4F-9

ABS, ABS/ABD 5.0 . . . . . . . . . . . . . . . . . . . .  4F-11

Defect Codes . . . . . . . . . . . . . . . . . . . . . . . .  4F-13

Maintenance and Repair . . . . . . . . . . . . . .  4F-19

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  4F-19

Wheel Speed Sensor . . . . . . . . . . . . . . . . . .  4F-19

Hydraulic Circuit . . . . . . . . . . . . . . . . . . . .  4F-21

ABS 5.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4F-21

ABS/ABD 5.3 . . . . . . . . . . . . . . . . . . . . . . . .  4F-24

4F-2  ANTILOCK BRAKE SYSTEM

ABS 5.0

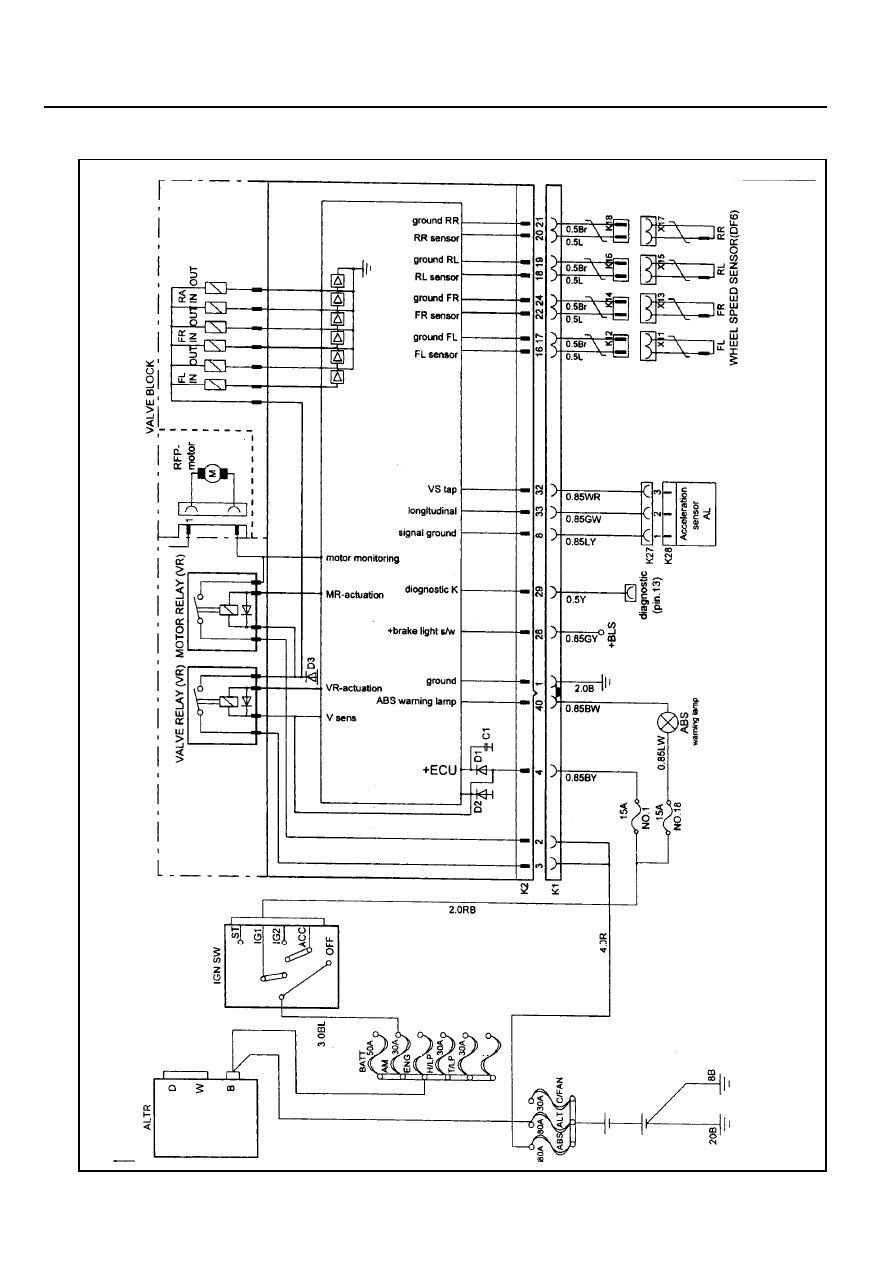

SCHEMATIC AND ROUTING DIAGRAMS

5.0W

5.0W

30A

30A

ENG
