4D-4  FRONT DISC BRAKES

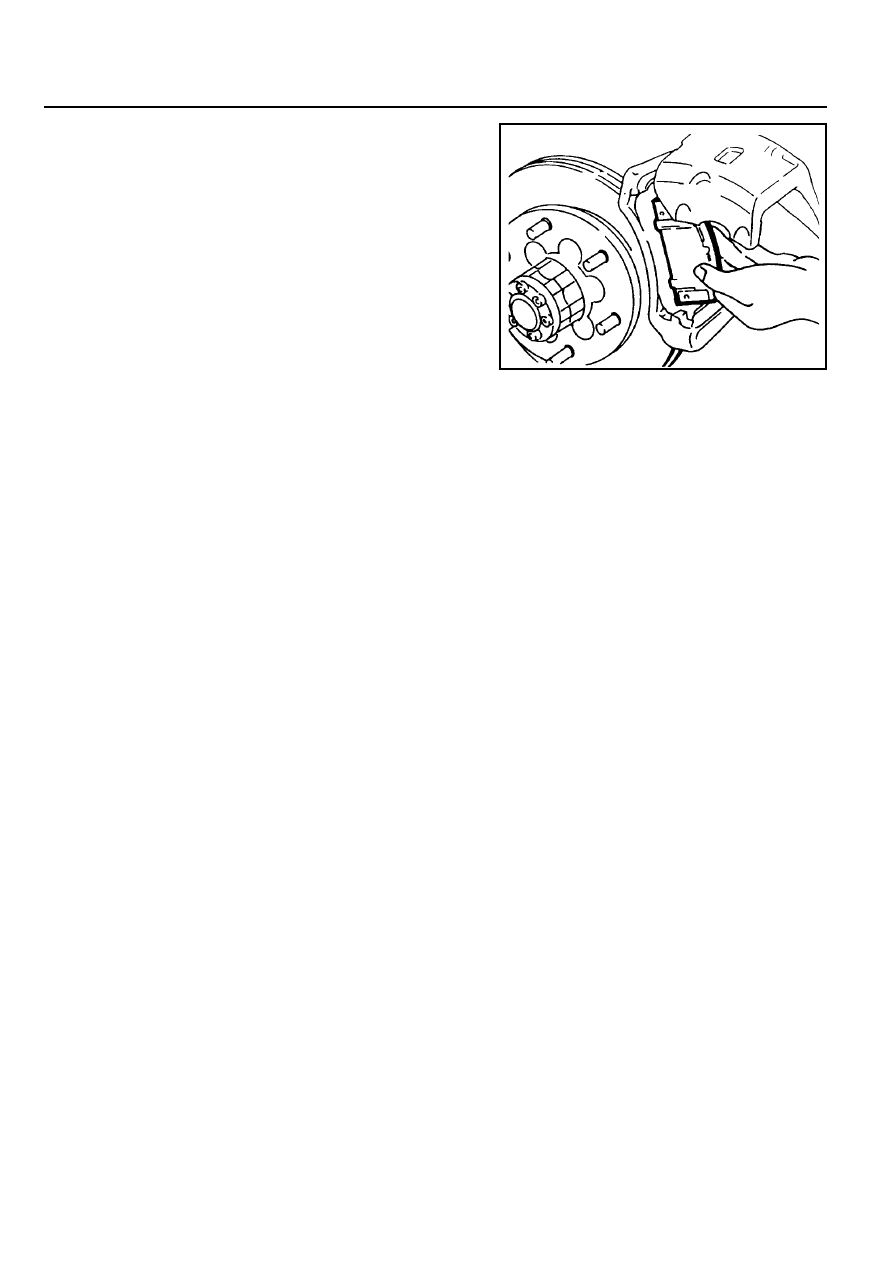

5. Pull out the brake pads. Replace pads if necessary.

Notice

Always change the all pads on one wheel at a time.

6. Installation should follow the removal procedure in the

reverse order.

7. Bleed the air from the system.

FRONT DISC BRAKES  4D-5

4. Measure rotor disc thickness.

UNIT REPAIR

FRONT DISC BRAKE

Inspection Procedure

1. Clean all components and visually check the followings.

!

Check the cylinder and piston for wear, rust or damage.

!

Check the caliper body and guide pin for wear, damage

or crank.

!

Check the pads for uneven wear or oiliness.

!

Check the boots for damage or tear.

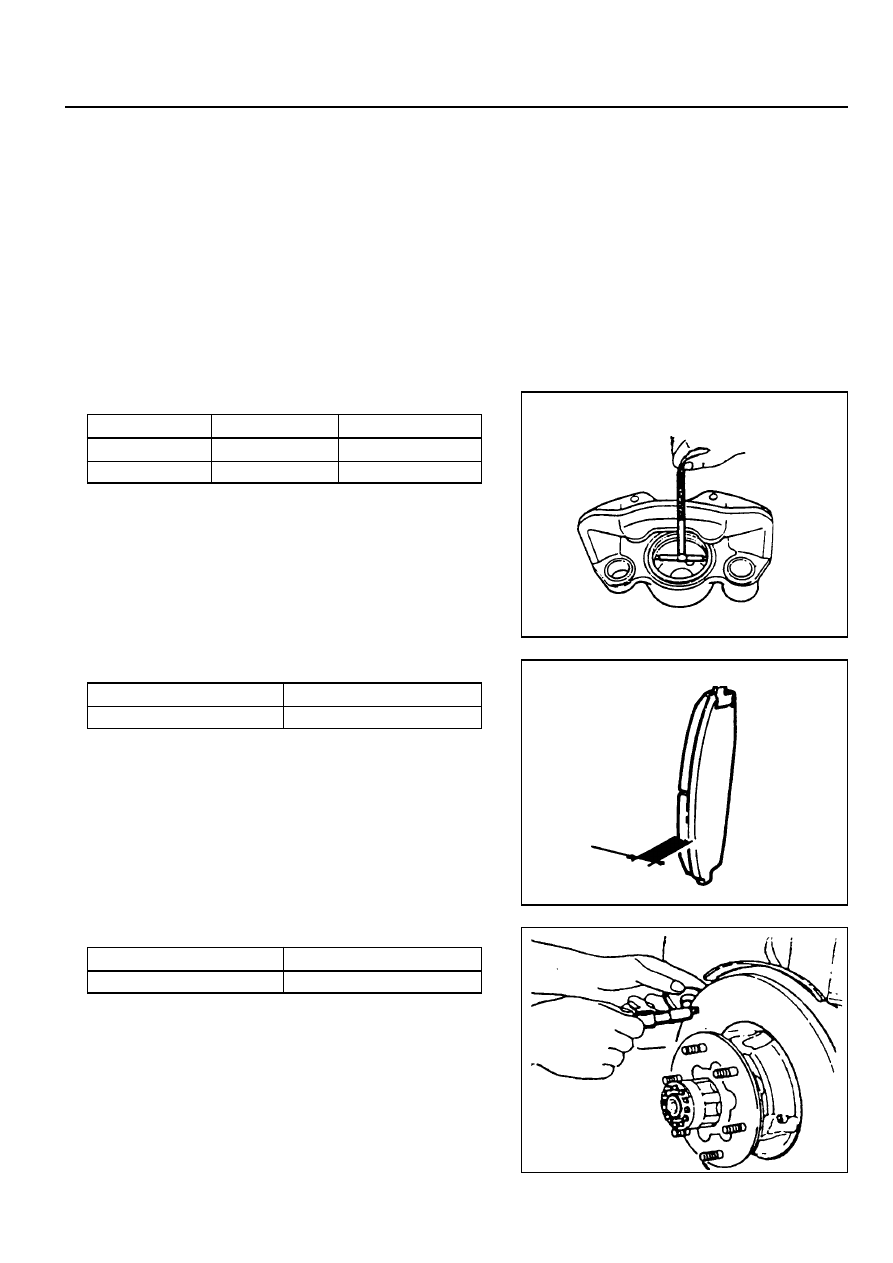

2. Measure caliper housing inner diameter.

Item

With PBR

With MANDO

Wear Limit

φ

61.4 mm

φ

61.0 mm

Standard

10 mm

Wear Limit

2.0 mm

Standard

φ

60.4 mm

φ

60.0 mm

3. Measure pad thickness.

Notice

Always change the all pads on one wheel at a time.

5. Check the rotor disc for score or runout.

Standard

24 mm

Wear Limit

22 mm

SECTION 4E

REAR  DISC  BRAKES

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  4E-1

Fastener  Tightening  Specifications . . . . . . . . .  4E-1

Maintenance and Repair . . . . . . . . . . . . . . .  4E-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  4E-2

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Caliper Mounting Bolt

Brake Hose

Caliper Bolt

N

•••••

m

85 - 105

15 - 18

20

Rear Disc Brake . . . . . . . . . . . . . . . . . . . . . . .  4E-2

Unit  Repair . . . . . . . . . . . . . . . . . . . . . . . . . . .  4E-4

Rear Disc Brake . . . . . . . . . . . . . . . . . . . . . . .  4E-4

4E-2  REAR DISC BRAKES

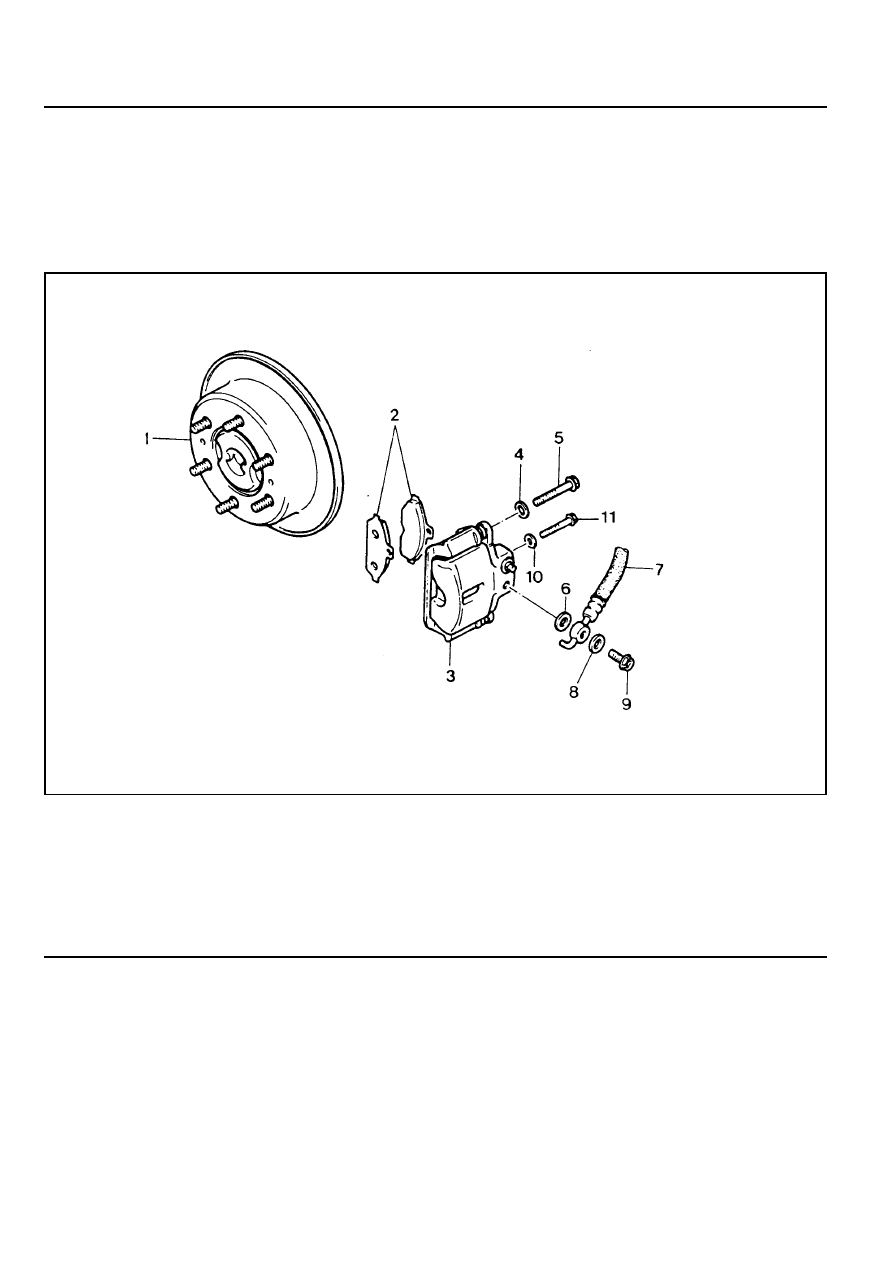

1 Rear Brake Disc Assembly
2 Brake Pad
3 Brake Caliper
4 Gasket ................................................... Replace
5 Bolt ........................................................... 20 Nm
6 Gasket ................................................... Replace

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

REAR DISC BRAKE

Preceding Work : Removal of wheels and tires

7 Brake Hose
8 Gasket ................................................... Replace
9 Eye-hose Bolt ...................................... 15-18 Nm

10 Washer

11 Bolt .................................................... 85-105 Nm
