 M162 ENGINE INTAKE & EXHAUST  1G1-11

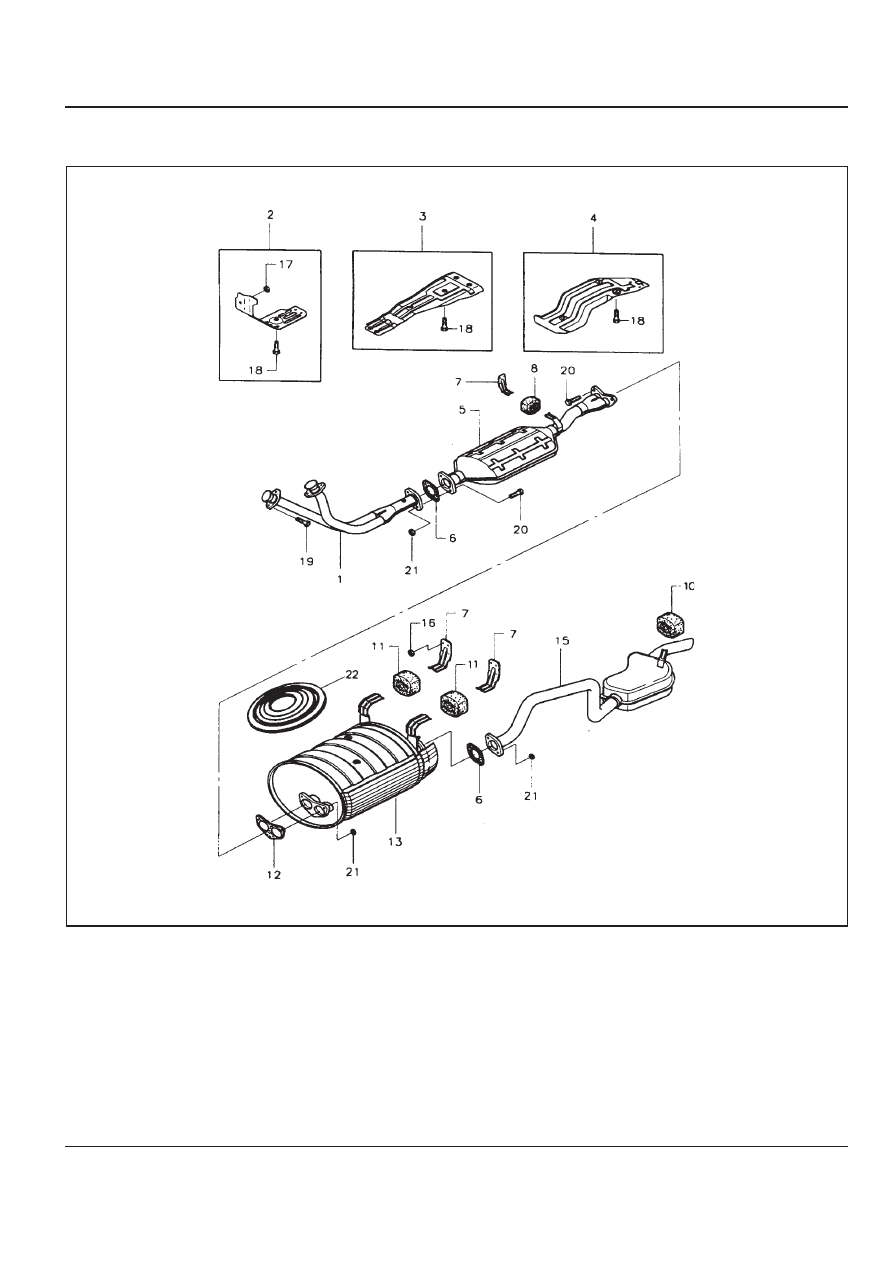

Removal and Installation of Exhaust Line

1 Exhaust Manifold
2 Rivet Nut
3 Bolt ........................................................... 30 Nm
4 Front Pipe
5 Oxygen Sensor
6 Bolt ...................................................... 28-47 Nm
7 Rubber Pad
8 Catalytic Converter
9 Gasket ................................................... Replace

10 Nut

11 Gasket ................................................... Replace

12 Rubber Pad
13 Nut ....................................................... 28-47 Nm
14 Center Muffler
15 Rubber Pad
16 Tail Muffler
17 Gasket ................................................... Replace
18 Nut ....................................................... 28-47 Nm

SECTION 1G2

M161  ENGINE  INTAKE  &  EXHAUST

TABLE OF CONTENTS

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

N

z

z

z

z

z

m

9 - 11

22.5 - 27.5

22.5 - 27.5

9.5 - 12.5

15 - 28

28 - 47

Application

Air Cleaner Housing Cover Nut

Intake Manifold Bolt (M8 x 20)

Intake Manifold Bolt (M8)

Exhaust Mainfold Stud Bolt

Exhaust Pipe Nut (Engine)

Exhaust Pipe Bolt

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1G2-1

Fastener  Tightening  Specifications . . . . . . . .  1G2-1

Maintenance and Repair . . . . . . . . . . . . . .  1G2-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1G2-2

Air Cleaner . . . . . . . . . . . . . . . . . . . . . . . . . .  1G2-2

Air Intake Shield . . . . . . . . . . . . . . . . . . . . . .  1G2-4

Intake Air Duct . . . . . . . . . . . . . . . . . . . . . . .  1G2-5

Intake Manifold . . . . . . . . . . . . . . . . . . . . . . .  1G2-7

Exhaust Manifold . . . . . . . . . . . . . . . . . . . . .  1G2-9

1G2-2  M161 ENGINE INTAKE & EXHAUST

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

AIR CLEANER

1 Air Cleaner Assembly
2 Element Assembly
3 Insulator
4 Air Duct Hose

5 Air Inlet Duct
6 Bolt (M8 × 30 ) ................................... 22.5-27.5 Nm

7

Bolt (M6 × 35 ) ........................................... 9-11 Nm

 M161 ENGINE INTAKE & EXHAUST  1G2-3

Removal & Installation Procedure

1. Release the clamp securing HFM sensor and air cleaner.

2. Disengage the air cleaner assembly and HFM sensor

assembly.

3. Unserew the mounting bolt(6) from the bracket.

Installation Notice

Tightening  Torque

22.5 - 27.5 Nm

4. Release the clamp from air cleaner assembly housing and

remove the cover.

5. Remove the air cleaner assembly.

6. Remove the air cleaner housing from insulator.

Notice

Make sure the air cleaner to be seated in insulator.

7. Disengage the air duct hose and air cleaner housing and

remove the housing.

8. Remove the air duct hose.

9. Unscrew the two bolts(7) from air inlet duct.

Installation Notice

10. Remove the air inlet duct.

11. Installation should follow the removal procedure in the

reverse order.

Tightening  Torque

8 - 9 Nm
