1D2-14  M161 ENGINE COOLING

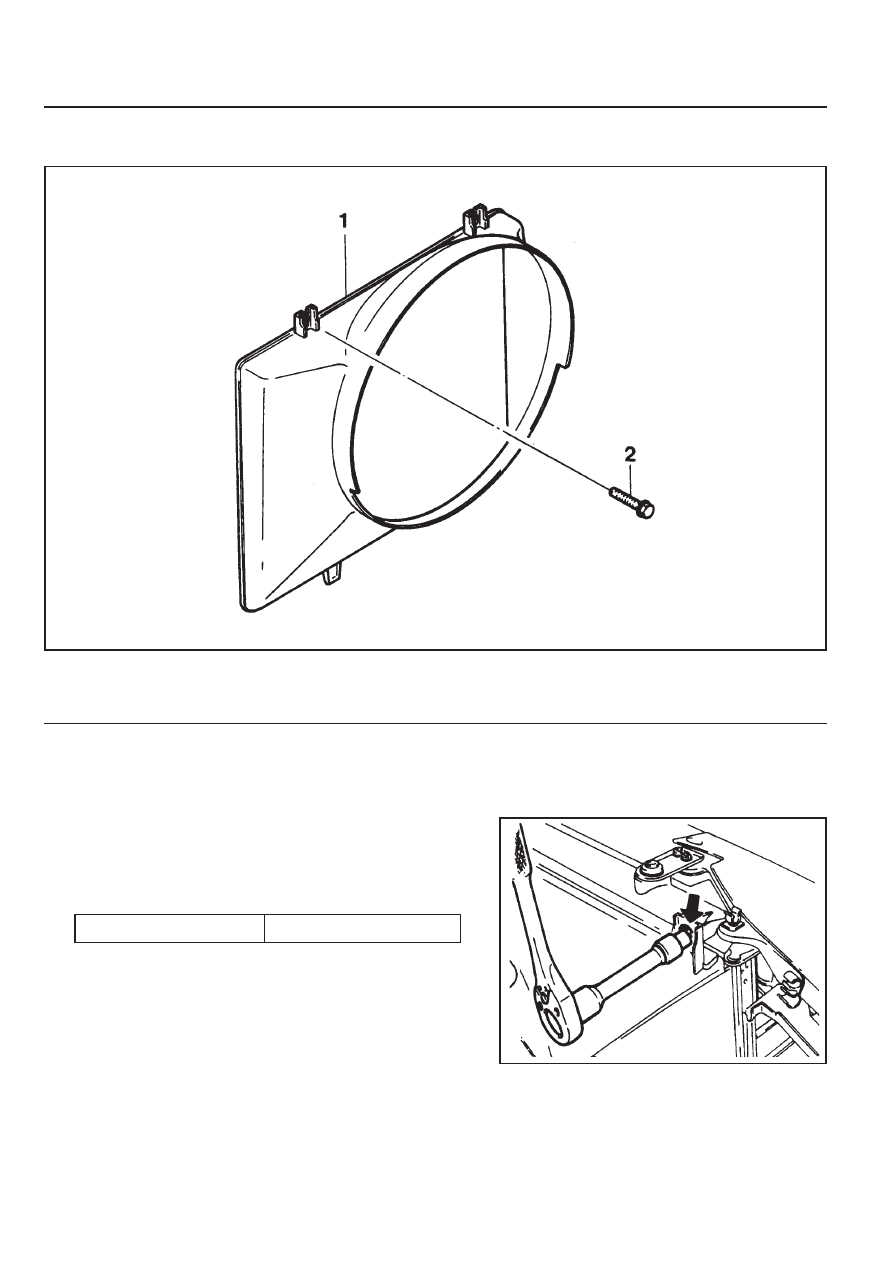

REMOVAL AND INSTALLATION OF COOLING FAN SHROUD

Removal & Installation Procedure

1. Unscrew two bolts from cooling fan shroud and remove

the shrud.

Installation Notice

1 Fan Suroud Assembly

Tightening  Torque

3 - 7 Nm

2 Bolt (M6 X 16, 2 pieces) ........................... 3-7 Nm

2. Installation should follow the removal procedure in the

reverse order.

M161 ENGINE COOLING  1D2-15

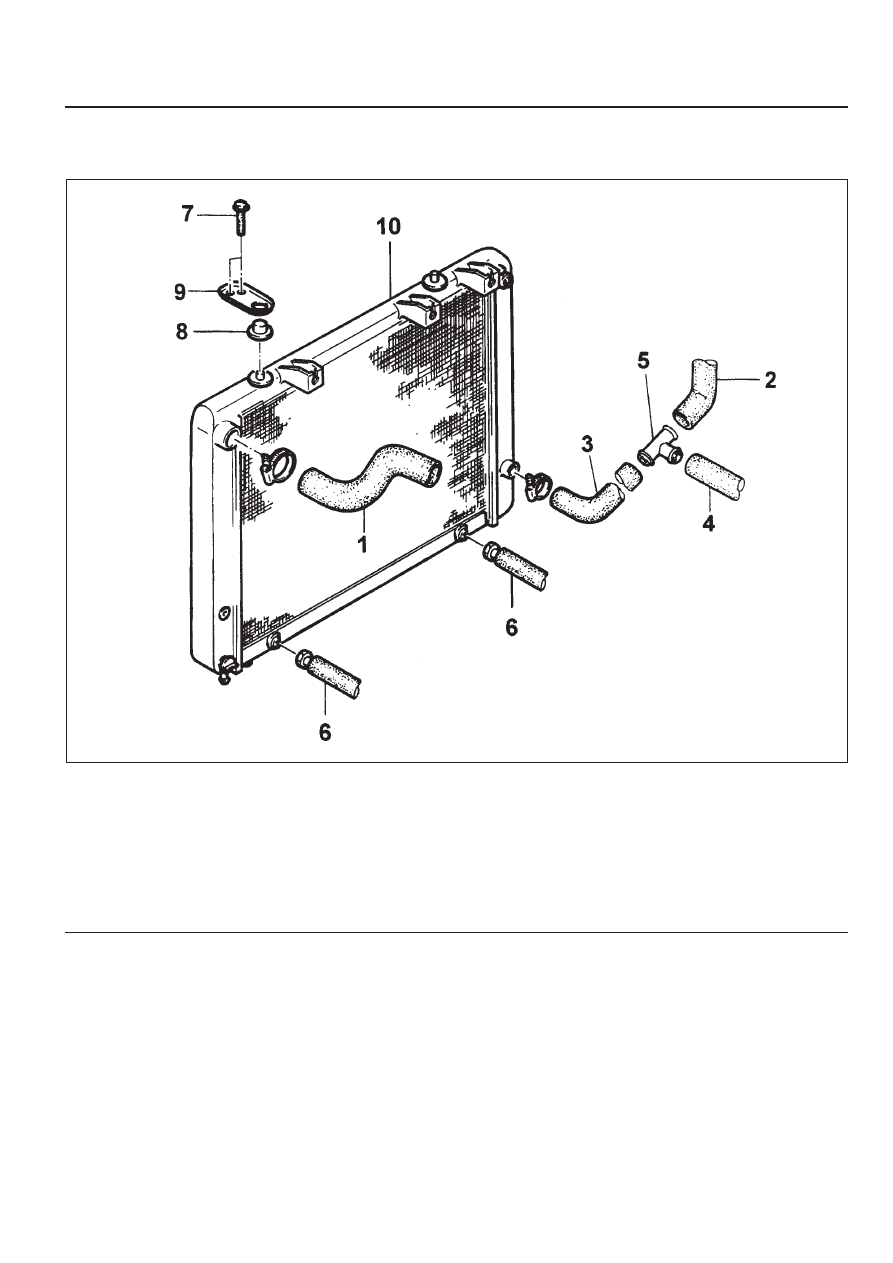

REMOVAL AND INSTALLATION OF RADIATOR

Preceding Work : Removal of cooling fan shroud

1 Inlet Hose
2 Hose (to Engine)
3 Hose (to 3-way Connector)
4 Make-up Hose (to Coolant Reservoir)
5 3-way Connector
6 Automatic Transmission Oil Cooling Hose (A/T

Equippend Vehicle)

7 Bolt (M6 X 20, 4 pieces) ........................... 3-7 Nm
8 Insulator
9 Radiator Bracket

10 Radiator

1D2-16  M161 ENGINE COOLING

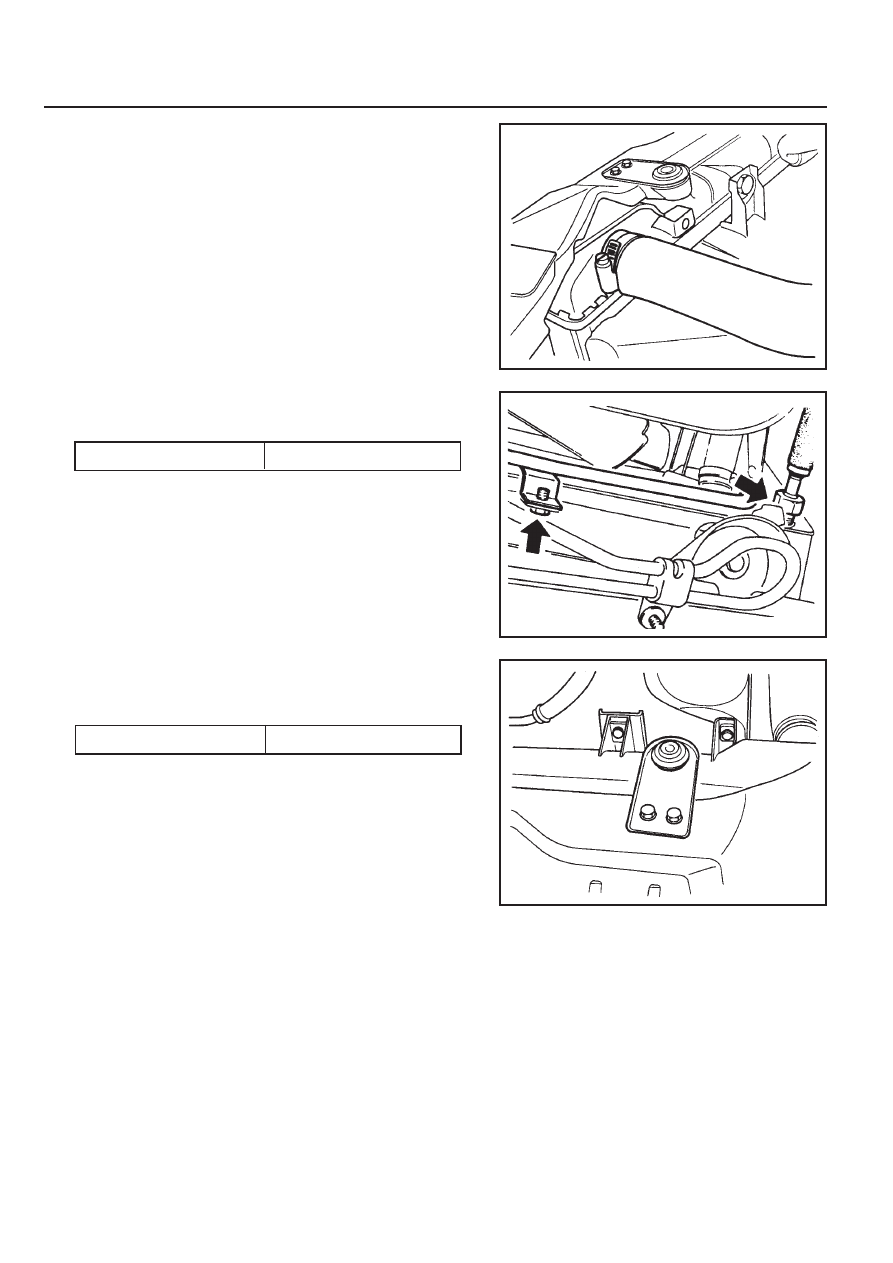

Removal & Installation Procedure

1. Drain coolant from the radiator.

2. Remove the coolant thermo connector from the radiator.

3. Remove the each coolant hoses.

Tightening Torque

14 Nm

4. Remove the automatic transmission oil cooling hose.

Installation Notice

5. Unscrew the bolts from radiator bracket and remove the

bracket and insulator.

Installation Notice

Tightening  Torque

3 - 7 Nm

6. Remove the radiator upper mounting bolts and then

remove the bracket and insulator.

7. Remove the radiator.

8. Check the radiator pin for crack, damage, leakage and

bending and replace if necessary.

9. Installation should follow the removal procedure in the

reverse order.

10. Berform the cooling system leakage test.

SECTION 1E1

M162  ENGINE  ELECTRICAL

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1E1-1

Alternator  Specifications . . . . . . . . . . . . . . . .  1E1-1

Starting Motor Specifications . . . . . . . . . . . .  1E1-2

Battery Specifications . . . . . . . . . . . . . . . . . .  1E1-2

Fastener Tightening  Specifications . . . . . . . .  1E1-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1E1-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1E1-3

Maintenance and Repair . . . . . . . . . . . . . .  1E1-4

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1E1-4

Alternator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-4

Starting Motor . . . . . . . . . . . . . . . . . . . . . . . .  1E1-5

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-6

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-7

Ignition Cable . . . . . . . . . . . . . . . . . . . . . . . .  1E1-9

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . .  1E1-12

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-12

SPECIFICATIONS

ALTERNATOR SPECIFICATIONS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Application

Output Voltage

Current

Resistance Between Rotor Core and Slip Ring

Description

12 - 14 V

115 A

∞  Ω
