GENERAL ENGINE INFORMATION  1A2-13

Leakage Test

1. Warm the engine up to normal operating temperature.

2. Disconnect the negative battery cable.

3. Remove the spark plugs.

4. Check the coolant level by opening the coolant surge tank

cap and replenish if insufficient.

5. Open the engine oil filler cap.

6. Connect the tester to air pressure line and adjust the scale

of tester.

7. Install the connecting hose to spark plug hole.

9. Connect the connecting hose to tester and measure the

leakage volume after blowing up 5bar of compressed air.

Notice

Measure the leakage volume in the completely opening
condition of throttle valve by pulling the acceleration cable.

10. Perform the pressure test according to the firing order.

Notice

Firing Order : 1 - 3 - 4 - 2

11. Compare the leakage pressure with the specifications.

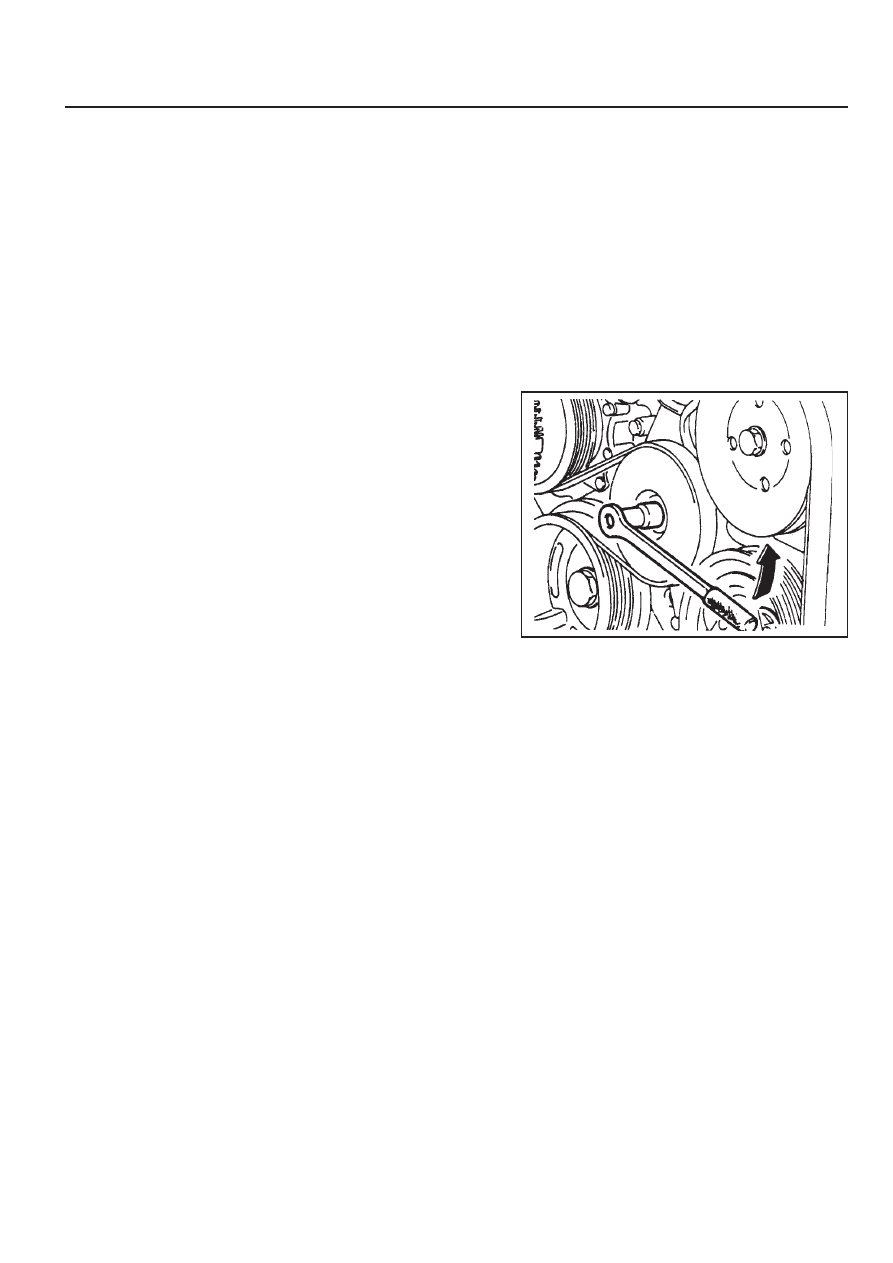

8. Position the piston of No.1 cylinder at TDC by rotating the

crankshaft.

1A2-14  GENERAL ENGINE INFORMATION

GENERAL INFORMATION

CLEANLINESS AND CARE

An automobile engine is a combination of many
machined, honed, polished and lapped surfaces with
tolerances that are measured in the ten-thousanths of
an inch. When any internal engine parts are serviced,
care and cleanliness are important. A liberal coating of
enigne oil should be applied to friction areas during
assembly, to protect and lubricate the surfaces on initial
operation. Proper cleaning and protection of machined
surfaces and friction areas is part of the repair
procedure. This is considered standard shop practice
even if not specifically stated.

Whenever valve train components are removed for
service, they should be kept in order. They should be
installed in the same locations, and with the same mating
surfaces, as when they were removed.

Battery cables should be disconnected before any major
work is performed on the engine. Failure to disconnect
cables may result in damage to wire harness or other
electrical parts.

ON-ENGINE SERVICE

Caution: Disconnect the negative battery cable be-
fore removing or installing any electrical unit, or
when a tool or equipment could easily come in con-
tact with exposed electrical terminals. Disconnect-
ing this cable will help prevent personal injury and
damage to the vehicle. The ignition must also be in
LOCK unless otherwise noted.

Notice: Any time the air cleaner is removed, the intake
opening should be covered. This will protect against
accidental entrance of foreign material, which could
follow the intake passage into the cylinder and cause
extensive damage when the engine is started.

SECTION 1B1

M162  ENGINE  MECHANICAL

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1B1-2

Fastener  Tightening  Specifications . . . . . . . .  1B1-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1B1-4

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1B1-4

Maintenance and Repair . . . . . . . . . . . . . .  1B1-8

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1B1-8

Engine Assembly . . . . . . . . . . . . . . . . . . . . .  1B1-8

Crankcase Ventilation System . . . . . . . . . .  1B1-16

Alternator . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-18

Power Steering Pump and A/C Bracket . . .  1B1-19

Hydraulic Engine Mounting Insulator . . . . . .  1B1-22

Poly V-Belt . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-25

Tensioning Device. . . . . . . . . . . . . . . . . . . .  1B1-27

Poly V-Belt Inspection . . . . . . . . . . . . . . . . .  1B1-29

Cylinder Head Cover . . . . . . . . . . . . . . . . .  1B1-31

Cylinder Head Front Cover . . . . . . . . . . . . .  1B1-33

Cylinder Head . . . . . . . . . . . . . . . . . . . . . . .  1B1-35

Timing Gear Case Cover . . . . . . . . . . . . . .  1B1-38

Crankshaft Sealing Rear Cover . . . . . . . . .  1B1-40

Belt Pulley and Vibration Damper . . . . . . . .  1B1-42

Crankshaft Front Radial Seal . . . . . . . . . . .  1B1-45

Crankshaft Rear Radial Seal . . . . . . . . . . .  1B1-46

Crankshaft . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-47

Flywheel / Driven Plate . . . . . . . . . . . . . . . .  1B1-53

Camshaft Adjuster . . . . . . . . . . . . . . . . . . .  1B1-55

Camshaft Sprocket Bolt . . . . . . . . . . . . . . .  1B1-58

Camshaft . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-59

TABLE OF CONTENTS

Camshaft Timing Position . . . . . . . . . . . . . .  1B1-64

Valve Spring . . . . . . . . . . . . . . . . . . . . . . . .  1B1-67

Valve Stem Seal . . . . . . . . . . . . . . . . . . . . .  1B1-71

Chain  Tensioner . . . . . . . . . . . . . . . . . . . . .  1B1-72

Timing Chain. . . . . . . . . . . . . . . . . . . . . . . .  1B1-75

Tensioning Rail . . . . . . . . . . . . . . . . . . . . . .  1B1-80

Cylinder Head Guide Rail . . . . . . . . . . . . . .  1B1-81

Crankcase Guide Rail. . . . . . . . . . . . . . . . .  1B1-82

Crankshaft  Sprocket . . . . . . . . . . . . . . . . . .  1B1-83

Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-85

Connecting Rod . . . . . . . . . . . . . . . . . . . . .  1B1-88

Piston Ring . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-90

Engine Oil Specification . . . . . . . . . . . . . . .  1B1-92

Oil Pan . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-93

Engine Oil and Oil Filter Element . . . . . . . .  1B1-95

Oil Filter . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-97

Oil Pump . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B1-99

Oil Pressure Relief Valve . . . . . . . . . . . . .  1B1-101

Oil Non-Return Valve . . . . . . . . . . . . . . . .  1B1-102

Oil Dipstick Guide Tube . . . . . . . . . . . . . .  1B1-103

Unit Repair . . . . . . . . . . . . . . . . . . . . . . .  1B1-104

Oil Gallery in Crankcase . . . . . . . . . . . . . .  1B1-104

Oil Gallery in Cylinder Head . . . . . . . . . . .  1B1-106

Core Plugs in Crankcase . . . . . . . . . . . . .  1B1-109

Cylinder Bore . . . . . . . . . . . . . . . . . . . . . .  1B1-111

Crankcase Mating Surface . . . . . . . . . . . .  1B1-113

Cylinder Head Mating Surface . . . . . . . . .  1B1-115

1B1-2  M162 ENGINE MECHANICAL

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

N

•••••

m

35 - 40

10 - 15

5 - 10

21 - 25

30

56 - 66

50 - 60

10 - 15

41.5 - 49.5

22.5 - 27.5

22.5 - 27.5

9 - 11

9 - 11

22.5 - 27.5

9 - 11

22.5 - 27.5

10

+90°

55

+90°

+90°

22.5 - 27.5

22.5 - 27.5

9 - 10

9 - 10

200

+90°

40

+90°

45

+90°

35

9 - 11

20

+90°

20

+90°

20 / + 90°

20 / + 90°

22.5 - 27.5

Application

Power Steering Hydraulic Lines

A/C High Pressure and Liquid Hose

Radiator Support Menber Bolt

Fuel Supply and Return Hose to Fuel Distributor

Exhaust Manifold and Pipe

Propeller Shaft to Transmission

Engine Mounting Nut

Alternator Carrier Bolt

Belt Pulley Bolt

Steering Pump Bolt

A/C Bracket Bolt

Intake Air Duct Bolt

Ignition Cable Cover Bolt

Cylinder Head Cover Bolt

Camshaft Adjuster Bolt

Cylinder Head Front Cover Bolt

Flange Bolt in Exhaust Camshaft Sprocket

Cylinder Head Bolt

Cooling Fan Bracket Bolt

Timing Gear Case Cover Bolt

M8

M6

Crankshaft Rear Cover Bolt

Vibration Damper Center Bolt

Connecting Rod Bearing Cap Bolt

Flywheel Stretch Bolt

Amarture Bolt in Flywheel

Ring and Seal Cover Nut in Flywheel

Sprocket Bolt to Exhaust Camshaft

Camshaft Adjuster Flange Bolt

Intake Flange Shaft Bolt

Exhaust Camshaft Sprocket Bolt

Camshaft Bearing Cap Bolt
