SECTION 9A

BODY  WIRING  SYSTEM

Schematic and Routing Diagrams . . . . . . . .  9A-2

Power Distribution . . . . . . . . . . . . . . . . . . . . . .  9A-2

Starting & Charging (Gasoline HFM) . . . . . . .  9A-3

Starting & Charging (Diesel) . . . . . . . . . . . . . .  9A-4

Fuse Box and Relay . . . . . . . . . . . . . . . . . . .  9A-5

Location of Connectors by
   Wiring Harness . . . . . . . . . . . . . . . . . . . . .  9A-7

Main . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9A-7

Engine Room . . . . . . . . . . . . . . . . . . . . . . . .  9A-11

Floor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9A-13

Roof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9A-14

Driver's Door . . . . . . . . . . . . . . . . . . . . . . . . .  9A-15

Passenger's  Door . . . . . . . . . . . . . . . . . . . . .  9A-15

TABLE OF CONTENTS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Rear Left Door . . . . . . . . . . . . . . . . . . . . . . .  9A-16

Rear Right Door . . . . . . . . . . . . . . . . . . . . . .  9A-16

Tail Gate . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9A-17

Semi Automatic Air Conditioner . . . . . . . . . .  9A-18

Full automatic Air Conditioner . . . . . . . . . . . .  9A-19

Gasoline Engine (MSE) . . . . . . . . . . . . . . . .  9A-20

Gasoline Engine (HFM) . . . . . . . . . . . . . . . .  9A-21

Diesel Engine . . . . . . . . . . . . . . . . . . . . . . . .  9A-22

Manual Transmission . . . . . . . . . . . . . . . . . .  9A-23

Automatic Transmission (BENZ) . . . . . . . . . .  9A-24

Automatic Transmission (BTRA) . . . . . . . . . .  9A-25

Driver's Seat . . . . . . . . . . . . . . . . . . . . . . . . .  9A-26

9A-2  BODY WIRING SYSTEM

SCHEMATIC  AND ROUTING DIAGRAMS

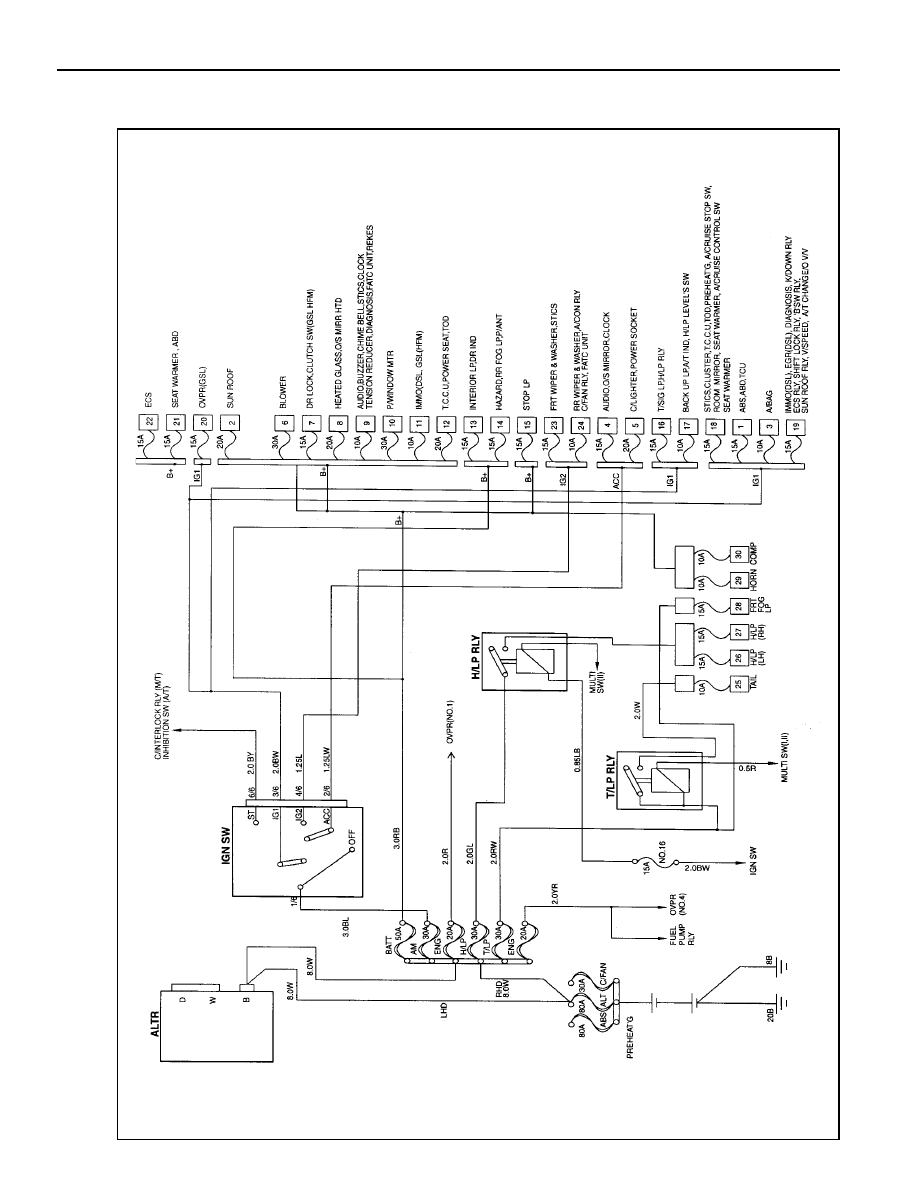

POWER DISTRIBUTION

BODY WIRING SYSTEM  9A-3

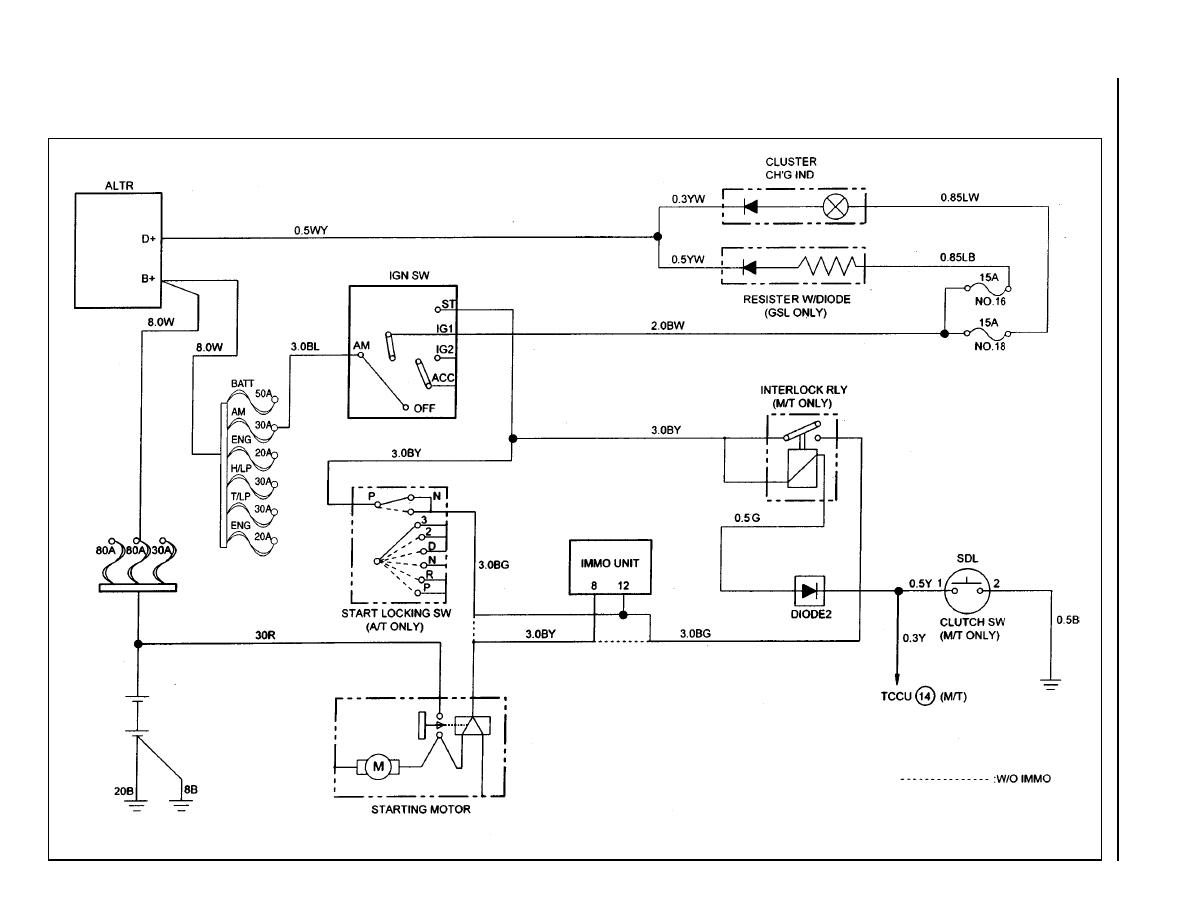

STARTING & CHARGING (GASOLINE HFM)

9A-4  BODY WIRING SYSTEM

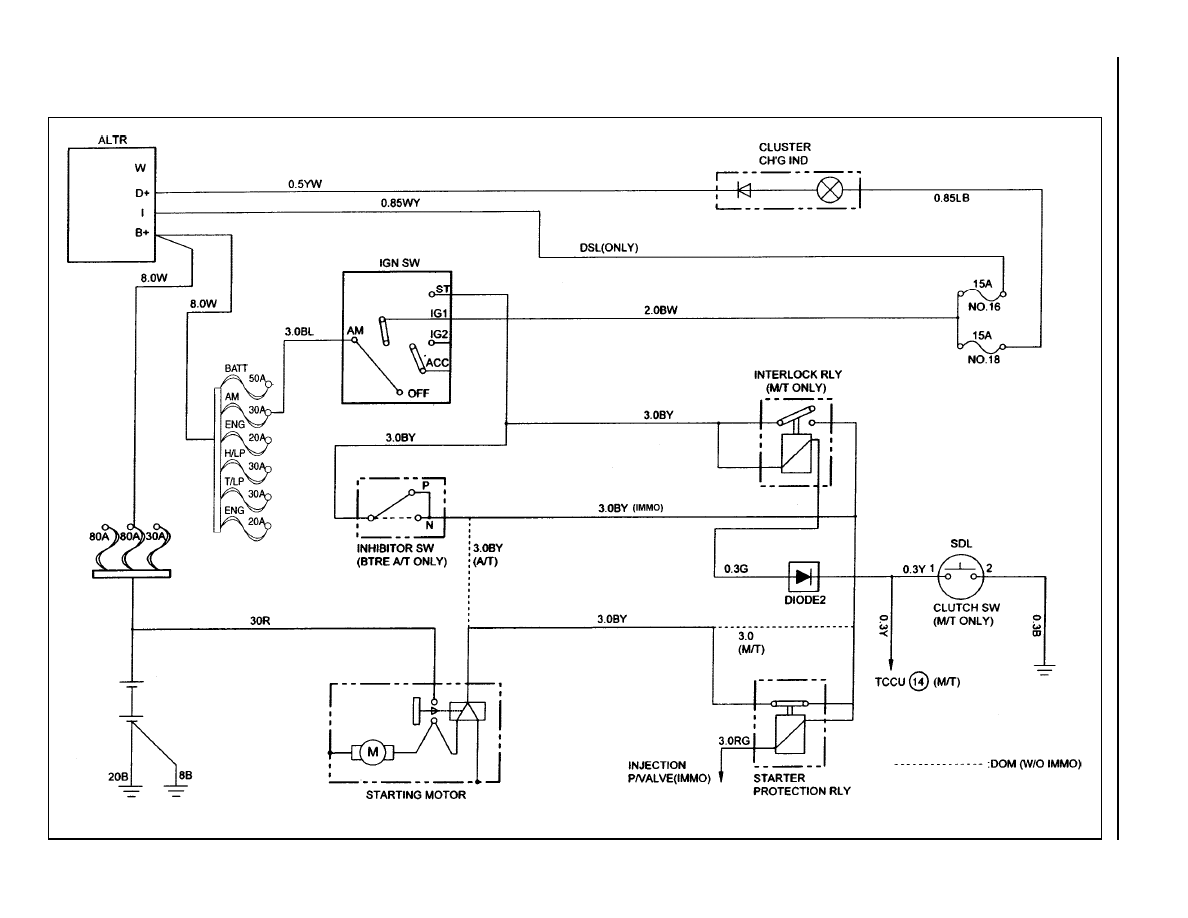

STARTING & CHARGING (DIESEL)
