Установка фары и защитной решётки

Вставьте противотуманную фару в направлении, противоположном на-

правлению стрелки

3



» илл. 258

, и прикрутите её.

Установите защитную решётку и осторожно прижмите её до фиксации.

Снятие и установка заднего фонаря

Илл. 259  Снятие фонаря / отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 233.

Снятие

Откройте крышку багажного отсека.

Вставьте в отверстие

A



» илл. 259

 съёмник колёсных колпаков.

Снимите крышку, потянув за крюк по стрелке

1

.

Выверните винты

В

 с помощью ключа из бортового инструмента.

Возьмитесь за фонарь и осторожно снимите его в направлении стрелки

2

.

Оттяните фиксатор

C

 разъёма в направлении стрелки

3

.

Отожмите фиксатор разъёма в направлении стрелки

4

 и осторожно из-

влеките разъём в направлении стрелки

5

.

Установка

Подсоедините разъём к фонарю и надёжно зафиксируйте.

Закрепите фиксатор в направлении, противоположном стрелке

3

.

Вставьте фонарь выступами

D

 в отверстия

E

 в кузове

» илл. 259

.

Осторожно прижмите фонарь

»

.

Привинтите фонарь и установите крышку. Накладка должна надёжно за-

фиксироваться.

Закройте крышку багажного отсека.

ОСТОРОЖНО

Следите за тем, чтобы при повторной установке не зажать жгут прово-

дов между кузовом и фонарём — опасность повреждения электрообору-

дования и проникновения воды.

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания в заднем фонаре: вариант 1 (со

светодиодными габаритными огнями)

Илл. 260  Наружная часть фонаря / колодка ламп

Сначала прочтите и примите к сведению   и   на стр 233.

Разблокировать колодку в местах, указанных стрелками,

» илл. 260

 и из-

влечь её из фонаря.

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

236

Самостоятельные действия в сложных ситуациях

-------------------------------------------------------------------------------------------------------------------------------------

Вставьте колодку с лампами в фонарь

»

. Колодка должна надёжно за-

фиксироваться.

ОСТОРОЖНО

Перед установкой колодки в фонарь проверьте, что разъём

A



» илл. 260

правильно подключён между фонарём и колодкой.

Проверьте, чтобы при повторной установке колодки в фонарь не был пе-

режат жгут проводов

B

, иначе может быть повреждена изоляция прово-

дов.

Замена ламп накаливания заднего фонаря: вариант 2

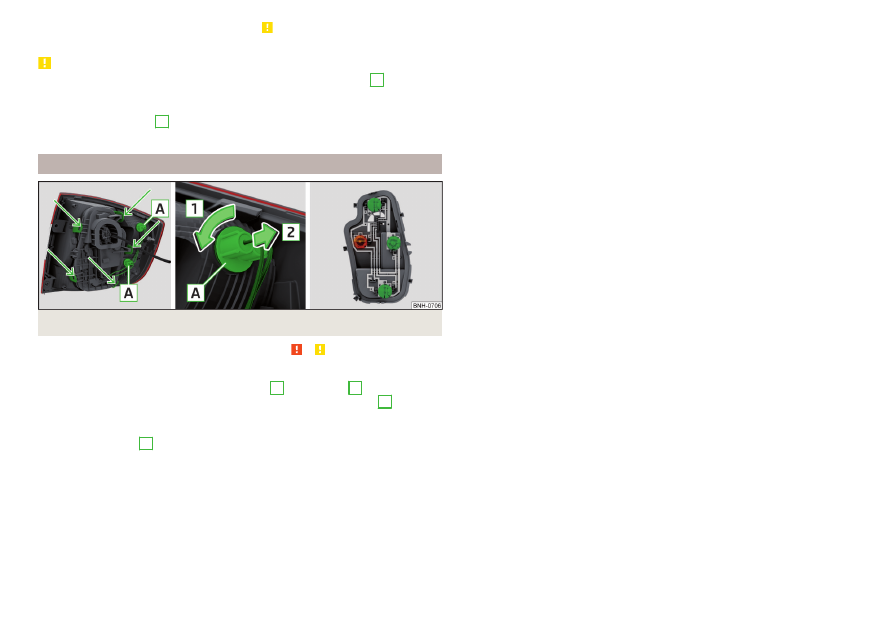

Илл. 261  Наружная часть фонаря/Извлечение лампы/Колодка ламп

Сначала прочтите и примите к сведению   и   на стр 233.

Наружная часть заднего фонаря

Поверните патрон с лампой накаливания

А

 по стрелке

1



» илл. 261

.

Выньте патрон с лампой накаливания в направлении стрелки

2

.

Замените лампу.

Вставьте патрон с лампой в корпус фонаря и поверните до упора против

часовой стрелки

1

.

Внутренняя часть заднего фонаря

Разблокируйте колодку патронов ламп в точках, указанных стрелками

» илл. 261

, и извлеките колодку из фонаря.

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

Вставьте колодку ламп обратно в фонарь. Колодка должна надёжно за-

фиксироваться.

237

Предохранители и лампы накаливания

-------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики

Технические характеристики

Основные данные автомобиля

Введение

Данные, указанные в технической документации автомобиля, имеют прио-

ритет перед данными, содержащимися в руководстве по эксплуатации.
Тягово-динамические характеристики автомобилей приведены без учёта

негативного влияния со стороны некоторого оборудования (например,

климатической установки).
Приведённые значения были найдены по методике, которая регламенти-

руется правилами измерения эксплуатационных и технических характери-

стик транспортных средств.
Приведённые значения справедливы для базовой модели без дополни-

тельного оборудования.

Используемые сокращения

Сокращение

Значение

АКП

Автоматическая коробка передач

DSG

Роботизированная коробка передач с двумя сцеп-

лениями / фрикционными муфтами

МКП

Механическая коробка передач

MPI

Бензиновый двигатель с многоточечным впрыс-

ком топлива

TDI CR

Дизельный двигатель с турбонагнетателем и си-

стемой впрыска Common Rail

TSI

Бензиновый двигатель с непосредственным

впрыском и турбонаддувом

Данные автомобиля

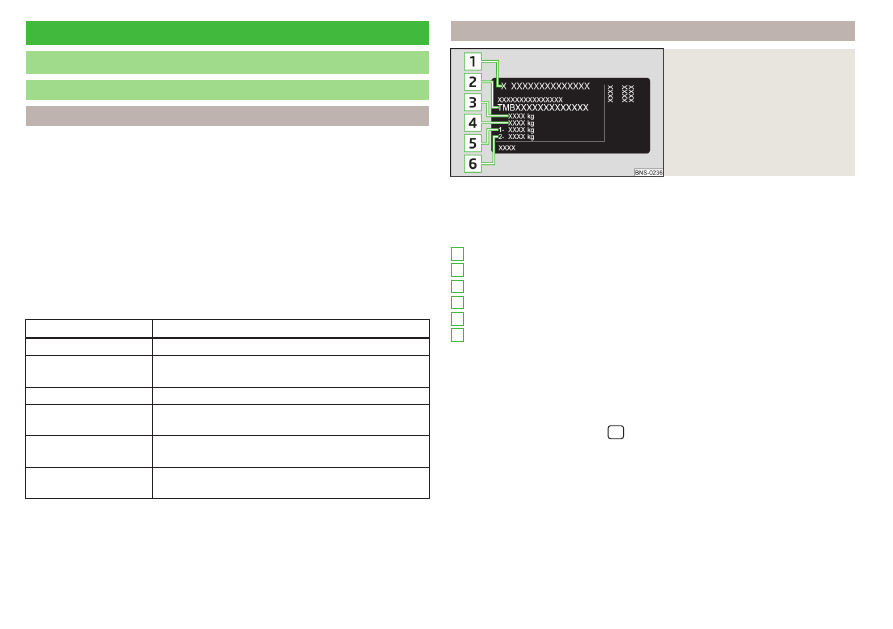

Илл. 262

Заводская табличка

Заводская табличка

Заводская табличка

» илл. 262

 находится снизу на стойке B с правой сто-

роны.
Табличка содержит следующие данные:

Производитель автомобиля
Идентификационный номер автомобиля (VIN)
Разрешённая максимальная масса
Разрешённая максимальная масса автопоезда (а/м и прицеп)
Максимальная нагрузка на переднюю ось
Максимальная нагрузка на заднюю ось

Идентификационный номер автомобиля (VIN)

VIN (номер кузова) выбит на правой чашке амортизатора в моторном отсе-

ке. Этот номер имеется также на табличке в нижнем левом углу под ветро-

вым стеклом (вместе со штрихкодом VIN), а также на заводской табличке.
Идентификационный номер автомобиля (VIN) также можно найти в

системе Infotainment в меню



 → → Тех. обслуживание.

Номер двигателя

Номер двигателя выштампован на блоке цилиндров.

Дополнительная информация (для России)

Номер одобрения типа транспортного средства указан в документах на

автомобиль в поле 17.

Разрешённая максимальная масса автопоезда

Приведённые значения разрешённой массы автопоезда справедливы

только для высоты до 1000 м над уровнем моря.

1

2
3
4
5
6

238

Технические характеристики

-------------------------------------------------------------------------------------------------------------------------------------

С повышением высоты над уровнем моря уменьшается мощность двигате-

ля и способность автомобиля преодолевать подъём. Поэтому с увеличе-

нием высоты на каждую полную или неполную 1000 метров разрешённая

максимальная масса автопоезда уменьшается на 10 %.
Масса автопоезда представляет собой сумму фактической массы загру-

женного автомобиля и загруженного прицепа.

ВНИМАНИЕ

Запрещается превышать максимально разрешённые массы — опас-

ность ДТП и повреждения автомобиля!

Снаряжённая масса

Эта величина является оценочной и соответствует минимальной эксплуа-

тационной массе автомобиля без дополнительного оборудования (напри-

мер, докатное или запасное колесо и т. п.). Она включает в себя также мас-

су водителя в 75 кг, массу бортового инструмента, эксплуатационных жид-

костей и заправленного минимум на 90% топливного бака

Снаряжённая масса

Двигатель

Коробка передач

Снаряжённая масса, кг

1,0 л/70 кВт TSI

МКП

1170

DSG

1204

1,0 л/81 кВт TSI

МКП

1190

1,4 л/92 кВт TSI

DSG

1227

DSG (Green tec)

1236

1,6 л/66 кВт MPI

МКП

1160

1,6 л/81 кВт MPI

МКП

1175

АКП

1215

1,4 л/66 кВт

TDI CR

МКП

1244

DSG

1265

1,6 л / 85 кВт TDI

CR

МКП

1295

Примечание

При желании точную массу автомобиля можно узнать на сервисном пред-

приятии.

Перевозимый груз

Максимальная полезная нагрузка приблизительно соответствует разности

между разрешённой максимальной массой и снаряжённой массой.
Эта нагрузка складывается из следующего:

пассажиры;

багаж и все другие перевозимые в автомобиле предметы;

Масса груза, перевозимого на крыше, включая вес багажника/рейлингов.

компоненты дополнительного оборудования, не вошедшие в снаряжён-

ную массу;

Вертикальная нагрузка на тягово-сцепное устройство при движении с

прицепом

» стр. 186

.

Замер расхода топлива и выбросов CO

2

 в соответствии с

рекомендациями ЕЭК и директивами ЕС

Данные по расходу топлива и выбросам CO

2

 на момент подписания этого

руководства в печать отсутствовали.
См. данные по расходу топлива и выбросам CO

2

 на веб-сайтах ŠKODA или

в товарно-сопроводительной и технической документации к автомобилю.
Замеры в городском цикле начинаются с пуска холодного двигателя. В за-

ключение выполняется симуляция движения в городском режиме.
В загородном цикле моделируется движение автомобиля на всех переда-

чах с многократными ускорениями и торможениями При этом скорость

движения изменяется в пределах от 0 до 120 км/ч.
При расчёте расхода топлива в смешанном цикле вычисляемая величина

соответствует движению в городском (37 %) и загородном (63 %) циклах.

Примечание

Значения расхода топлива и вредных выбросов, приведённые на веб-

сайтах ŠKODA или в товарно-сопроводительной и технической докумен-

тации к автомобилю, были определены по методике, которая регламенти-

руется правилами измерения эксплуатационных и технических характери-

стик транспортных средств.

На практике расход топлива может отличаться от значений, указанных на

веб-сайтах ŠKODA или в товарно-сопроводительной и технической доку-

ментации к автомобилю. Это зависит от объёма комплектации, стиля езды,

дорожной обстановки, погодных условий и состояния автомобиля.

239

Технические характеристики

-------------------------------------------------------------------------------------------------------------------------------------
