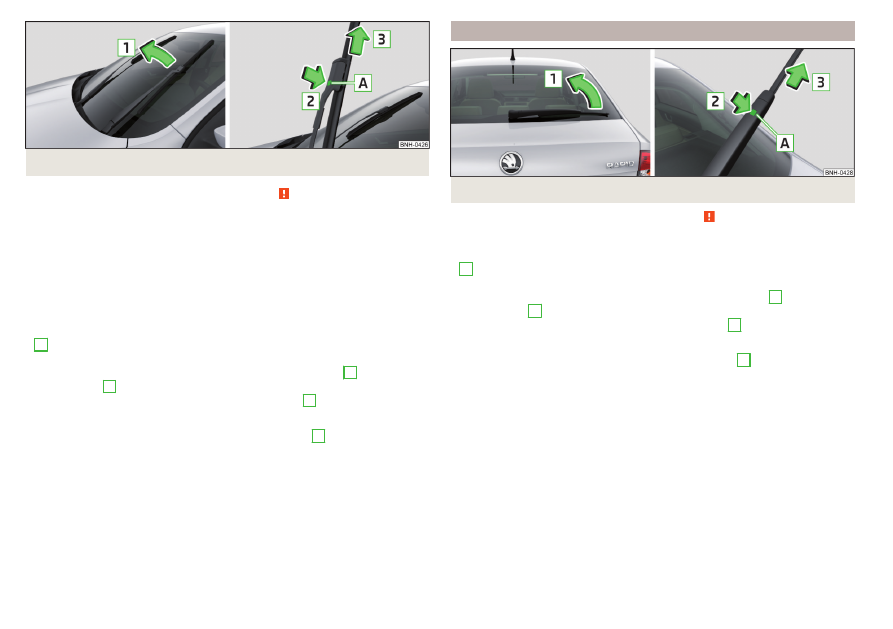

Илл. 244  Замена щётки стеклоочистителя ветрового стекла



Сначала прочтите и примите к сведению   на стр 227.

Перед заменой щёток необходимо закрыть капот и установить поводки

щёток в сервисное положение.

Установка в сервисное положение

›

Включите и снова выключите зажигание.

›

В течение 10 секунд нажмите переключатель по стрелке

» илл. 243

 и

удерживайте его примерно 2 секунды.

Снятие щётки стеклоочистителя

›

Откиньте поводок стеклоочистителя от стекла в направлении стрелки

1



» илл. 244

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

›

Включите зажигание и нажмите переключатель в направлении стрелки

» илл. 243

.

Поводки щёток устанавливаются в исходное положение.

Замена щётки очистителя заднего стекла

Илл. 245  Замена щётки стеклоочистителя заднего стекла



Сначала прочтите и примите к сведению   на стр 227.

Снятие щётки стеклоочистителя

›

Откиньте поводок стеклоочистителя от стекла в направлении стрелки

1



» илл. 245

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

228

Самостоятельные действия в сложных ситуациях

Предохранители и лампы накаливания

Предохранители



Введение

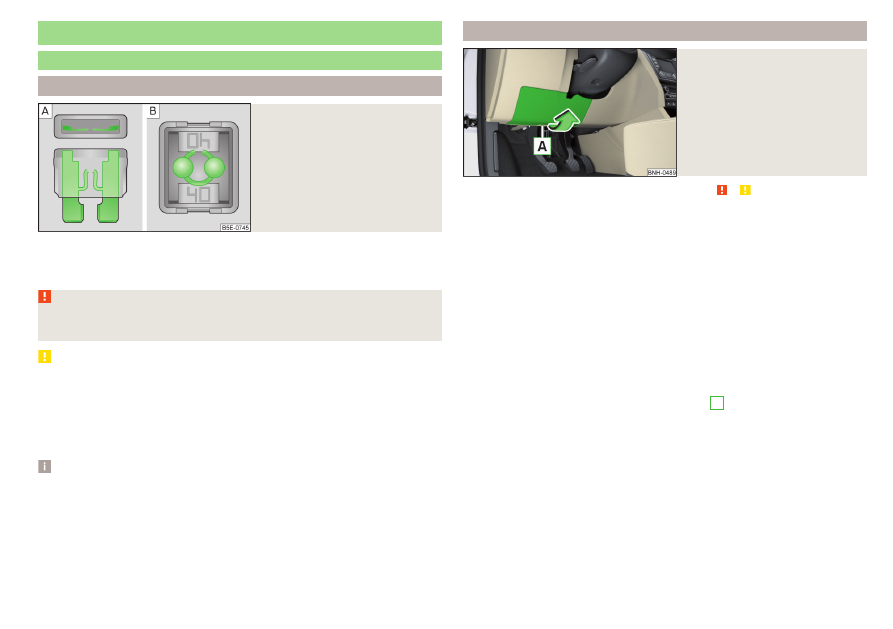

Илл. 246

Перегоревший предохрани-

тель

Отдельные цепи защищены плавкими предохранителями. Перегоревший

предохранитель можно узнать по выгоревшей металлической проволочке

» илл. 246

 /.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 202

.

ОСТОРОЖНО

■

Замените неисправный предохранитель новым того же номинала.

■

Если новый предохранитель снова быстро перегорел, обратитесь за по-

мощью на сервисное предприятие.

■

Никогда «не ремонтируйте» предохранители и не заменяйте их предо-

хранителями большего номинала — опасность возгорания, опасность по-

вреждения другой электрической системы.

Примечание

■

Рекомендуем, иметь в а/м всегда запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

Предохранители в передней панели

Илл. 247

Снятие крышки блока предо-

хранителей



Сначала прочтите и примите к сведению   и   на стр 229.

Предохранители расположены на нижней стороне передней панели под

крышкой.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Снимите крышку блока предохранителей в направлении стрелки

» илл. 247

.

›

Извлеките из креплений в крышке пластмассовый захват для предохра-

нителей.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните захват на прежнее место.

›

Установите в переднюю панель только верхний край крышки.

›

Нажмите на нижний край крышки в области

A

.

229

Предохранители и лампы накаливания

Назначение предохранителей в передней панели

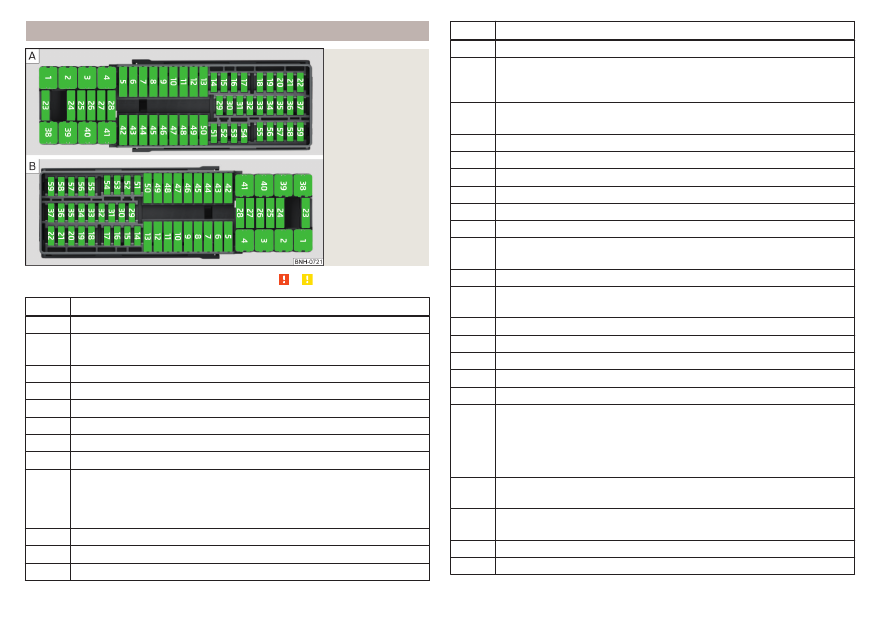

Илл. 248

Предохраните-

ли:  - лево-

стороннее рас-

положение ру-

левого управ-

ления /  - пра-

востороннее

расположение

рулевого

управления



Сначала прочтите и примите к сведению   и   на стр 229.

№

Потребители

1

Освещение слева

2

Центральный замок, омыватели ветрового и заднего стёкол

(только с KESSY или с обогревом ветрового стекла)

3

Зажигание

4

Свет справа

5

Электрический стеклоподъёмник двери водителя

6

Освещение салона

7

Звуковой сигнал

8

Тягово-сцепное устройство

9

Подрулевой переключатель, система управления двигателя

(только без KESSY), АКП (только без KESSY), АКП (только без

KESSY), ESC (только без KESSY), ТСУ (только без KESSY), усили-

тель рулевого управления (только без KESSY)

10

Электрический стеклоподъёмник задней левой двери

11

Омыватель фар

12

Дисплей системы Infotainment

№

Потребители

13

Многофункциональный модуль для автомобилей такси

14

Подрулевой рычаг, переключатель освещения, блокировка из-

влечения ключа из замка зажигания (а/м с АКП), световой сигнал,

датчик дождя

15

Климатическая установка, автоматическая коробка передач, диа-

гностический разъём, обогрев ветрового стекла

16

Комбинация приборов, аварийный вызов

17

Охранная сигнализация, звуковой сигнал

18

Подогрев заднего сиденья

19

Не используется

20

Не используется

21

Не используется

22

Омыватели ветрового и заднего стёкол (без KESSY или без обо-

грева ветрового стекла)

23

Передние сиденья с подогревом

24

Вентилятор климатической установки, отопитель, климатическая

установка, отопитель

25

Не используется

26

Подогрев передних сидений

27

Стеклоочиститель заднего стекла.

28

Не используется

29

Подушка безопасности

30

Электрические стеклоподъёмники, выключатель фонаря заднего

хода, климатическая установка, парковочный ассистент, регули-

ровка наружных зеркал заднего вида, питание средней панели

клавиш, питание боковой панели клавиш, внутреннее зеркало

заднего вида, выключатель аварийной световой сигнализации

31

Топливный насос, вентилятор радиатора, круиз-контроль, омы-

ватель ветрового и заднего стёкол, переключатель освещения

32

Диагностический разъём, корректор фар, подрулевой переклю-

чатель, стабилизатор напряжения для такси

33

Пуск двигателя, выключатель педали сцепления

34

Обогреваемые форсунки стеклоомывателя



230

Самостоятельные действия в сложных ситуациях

№

Потребители

35

Не используется

36

Функция зарядки от порта USB

37

Радар

38

Не используется

39

Дополнительный электрический отопитель

40

Не используется

41

Обогрев заднего стекла

42

Электрический стеклоподъёмник двери переднего пассажира

43

Тягово-сцепное устройство

44

Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном

отсеке

45

Электрический стеклоподъёмник задней правой двери

46

Омыватель переднего и заднего стекла, подрулевой рычаг

47

Тягово-сцепное устройство

48

Тягово-сцепное устройство

49

Топливный насос

50

Система Infotainment

51

Обогрев наружных зеркал

52

KESSY

53

Блокировка рулевой колонки (KESSY)

54

ABS или ESC

55

Не используется

56

Не используется

57

Не используется

58

Подогрев заднего сиденья

59

Не используется

Предохранители в моторном отсеке

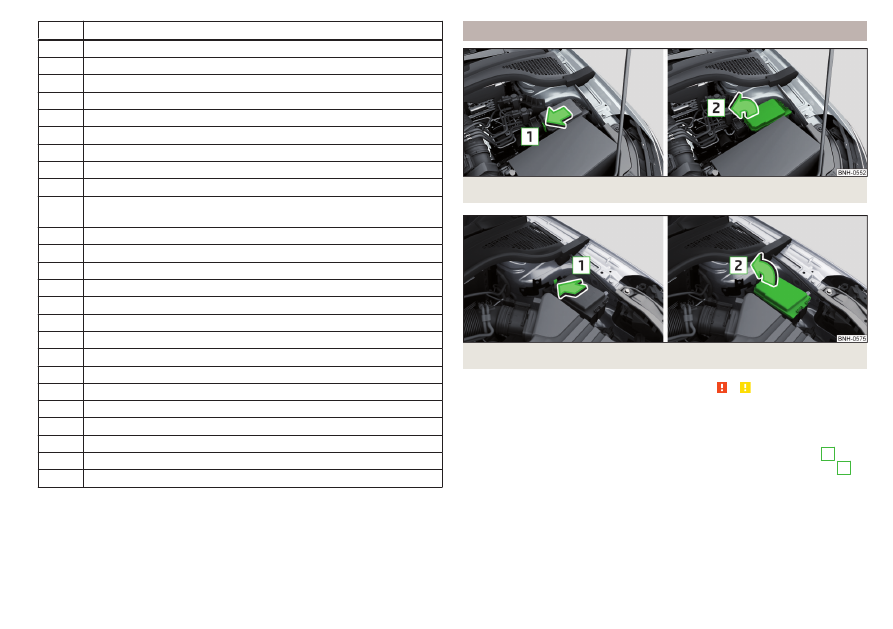

Илл. 249  Крышка блока предохранителей: вариант 1

Илл. 250  Крышка блока предохранителей: вариант 2



Сначала прочтите и примите к сведению   и   на стр 229.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Нажмите кнопку разблокировки крышки в направлении стрелки

1

» илл. 249

 или

» илл. 250

 и снимите крышку в направлении стрелки

2

.

›

Извлеките пластиковый захват из крепления на крышке блока предохра-

нителей передней панели.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Установите крышку и, нажав на фиксаторы, заприте её.

›

Верните захват на прежнее место.



231
