Сохранение значений давления в шинах и индикация на

дисплее Infotainment

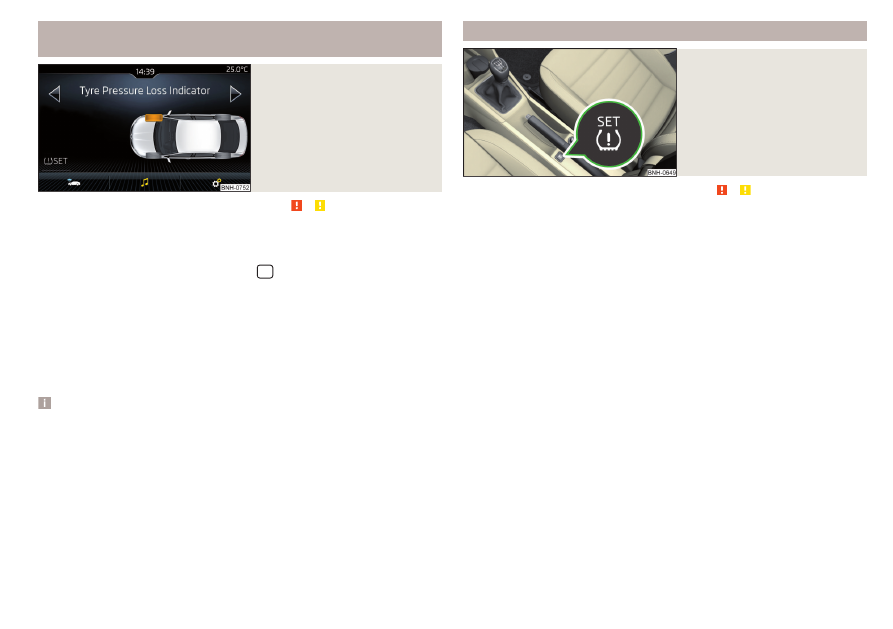

Илл. 197

Клавиша запоминания значе-

ний давления / пример инди-

кации на экране: система со-

общает об изменении давле-

ния в шине переднего правого

колеса



Сначала прочтите и примите к сведению   и   на стр 184.

Порядок сохранения значений давления в шинах

›

Накачайте все шины до требуемого давления.

›

Включите зажигание и систему Infotainment.

›

Нажмите в меню системы Infotainment



 экранную кнопку  → Состоя-

ние а/м.

›

С помощью экранных кнопок   выберите пункт меню Индикатор кон-

троля давления в шинах.

›

Нажмите экранную кнопку  

» илл. 197

.

В дальнейшем следуйте указаниям на дисплее.
Сообщение на дисплее информирует о сохранении значений давления в

шинах.

Примечание

При загорании контрольной лампы



 в комбинации приборов в системе

Infotainment можно отобразить соответствующие шины

» илл. 197

.

Сохранение давления в шинах с помощью клавиши

Илл. 198

Клавиша сохранения в памяти

значений давления



Сначала прочтите и примите к сведению   и   на стр 184.

›

Накачайте все шины до требуемого давления.

›

Включите зажигание.

›

Нажмите клавишу с пиктограммой 

» илл. 198

 и удерживайте.

В комбинации приборов загорается контрольная лампа



.

Звуковой сигнал и погасшая контрольная лампа сообщают, что значения

давления в шинах сохранены в памяти.

›

Отпустите клавишу с пиктограммой .

185

Вспомогательные системы

Тягово-сцепное устройство и прицеп

Тягово-сцепное устройство



Введение

Максимальная нагрузка на ТСУ при движении с прицепом зависит от дви-

гателя и комплектации автомобиля. Данные для Вашего автомобиля мож-

но найти в технической документации, сертификате соответствия (т.н.

COC) или получить на дилерском предприятиии ŠKODA.
Прочие указания (например, на заводской табличке ТСУ) информируют

только о контрольных параметрах устройства.

ВНИМАНИЕ

■

Перед каждой поездкой с установленным шаровым наконечником

ТСУ проверяйте правильность его установки и крепление в гнезде.

■

Если шаровой наконечник неправильно вставлен и закреплён в гнез-

де, если он повреждён или некомплектен, его нельзя использовать —

опасность ДТП.

■

Внесение изменений в конструкцию и ремонт тягово-сцепного

устройства запрещены.

■

Содержите в чистоте гнездо для шарового наконечника. Загрязнения

препятствуют надёжному закреплению шарового наконечника!

Описание

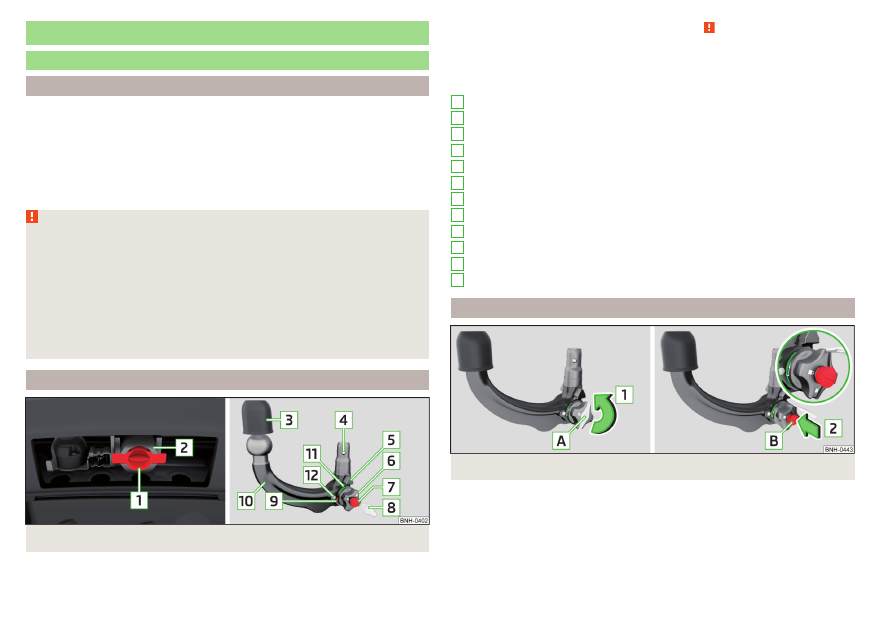

Илл. 199  Кронштейн ТСУ / шаровой наконечник



Сначала прочтите и примите к сведению   на стр 186.

Шаровой наконечник снимается и хранится в отсеке для запасного/докат-

ного колеса.
Поперечина ТСУ и шаровой наконечник

» илл. 199

Крышка
Гнездо шарового наконечника
Защитный колпак
Фиксатор
Направляющий выступ
Маховичок
Ключ
Колпачок замка
Красная метка на маховичке
Шаровой наконечник ТСУ
Зелёная метка на маховичке
Белая метка на шаровом наконечнике

Приведение в положение готовности к установке

Илл. 200  Снять колпачок с замка / вставить ключ в замок



1

2
3
4
5
6
7
8
9

10

11

12

186

Движение

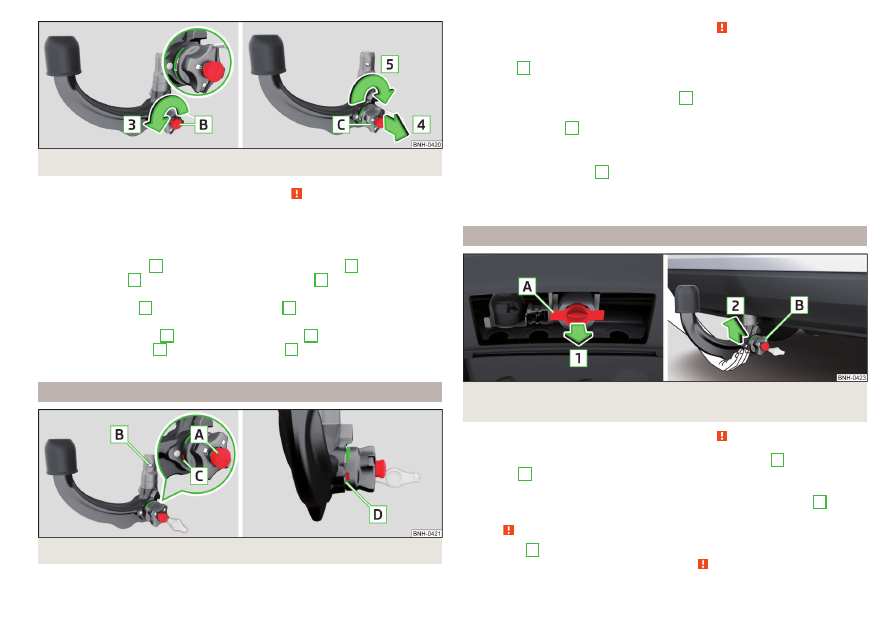

Илл. 201  Приведение в положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Шаровой наконечник можно установить, только когда он находится в по-

ложении готовности.

›

Возьмитесь за шаровой наконечник под защитным колпаком.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 200

.

›

Вставьте ключ

B

 в замок в направлении стрелки

2

, так чтобы стрелка

на ключе указывала на символ .

›

Поверните ключ

B

 в направлении стрелки

3

 до упора, так чтобы

стрелка на ключе указывала на символ 

» илл. 201

.

›

Вытяните маховичок

С

 в направлении стрелки

4

 и поверните его в на-

правлении стрелки

5

 до упора. Маховичок

C

 останется зафиксирован-

ным в этом положении.

Проверка готовности к установке

Илл. 202  Положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Правильное положение готовности к установке

» илл. 202

Ключ

А

 находится в разблокированном положении — стрелка

на ключе указывает на символ .
В этом положении шарик-фиксатор

В

 можно полностью вдавить в на-

конечник.
Красная метка

С

 на маховичке указывает на белую метку на шаровом

наконечнике.
Зазор между маховичком и шаровым наконечником должен состав-

лять примерно 4 мм

D

.

В положении готовности ключ из замка не вынимается. Подготовленный

таким образом шаровой наконечник готов к установке.

Установка шарового наконечника: 1-й этап

Илл. 203  Открывание крышки гнезда для шарового наконечника /

установка шарового наконечника



Сначала прочтите и примите к сведению   на стр 186.

›

Для подготовки к установке снимите колпачок гнезда

A

 в направлении

стрелки

1



» илл. 203

.

›

Для установки возьмите шаровой наконечник снизу

» илл. 203

.

›

Вставьте шаровой наконечник в гнездо в направлении стрелки

2

 до

упора. Шаровой наконечник должен установиться с характерным щелч-

ком

»

.

Маховичок

В

 автоматически повернётся в исходное положение и будет

плотно прилегать шаровому наконечнику

»

.











187

Тягово-сцепное устройство и прицеп

ВНИМАНИЕ

При креплении шарового наконечника держите руки за пределами зо-

ны поворота маховичка — опасность травмирования пальцев!

Установка шарового наконечника: 2-й этап

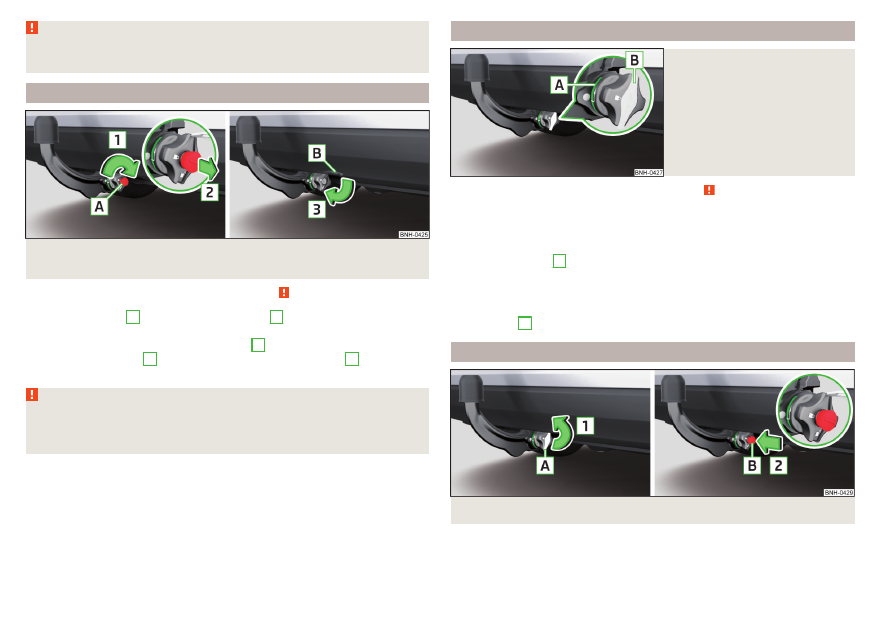

Илл. 204  Запереть замок и извлечь ключ / надеть колпачок на за-

мок



Сначала прочтите и примите к сведению   на стр 186.

›

Поверните ключ

А

 в направлении стрелки

1

, так чтобы стрелка на

ключе указывала на символ 

» илл. 204

.

›

Извлеките ключ в направлении стрелки

2

.

›

Установите крышку

В

 на замок по направлению стрелки

3

.

›

Проверьте правильность закрепления шарового наконечника

» стр. 188

.

ВНИМАНИЕ

После установки шарового наконечника обязательно заблокируйте за-

мок и извлеките ключ. Недопустимо эксплуатировать шаровой нако-

нечник со вставленным ключом.

Проверка правильности закрепления

Илл. 205

Правильно закреплённый ша-

ровой наконечник



Сначала прочтите и примите к сведению   на стр 186.

Правильно закреплённый шаровой наконечник

» илл. 205

Шаровой наконечник должен плотно сидеть в гнезде, не иметь люфта

при сильной «тряске».
Зелёная метка

A

 на маховичке указывает на белую метку на шаровом

наконечнике.
Маховичок плотно прилегает к шаровому наконечнику.
Замок должен быть заперт, и ключ должен быть извлечён из замка.
Крышка

В

 должна быть установлена на замок.

Снятие шарового наконечника: 1-й этап

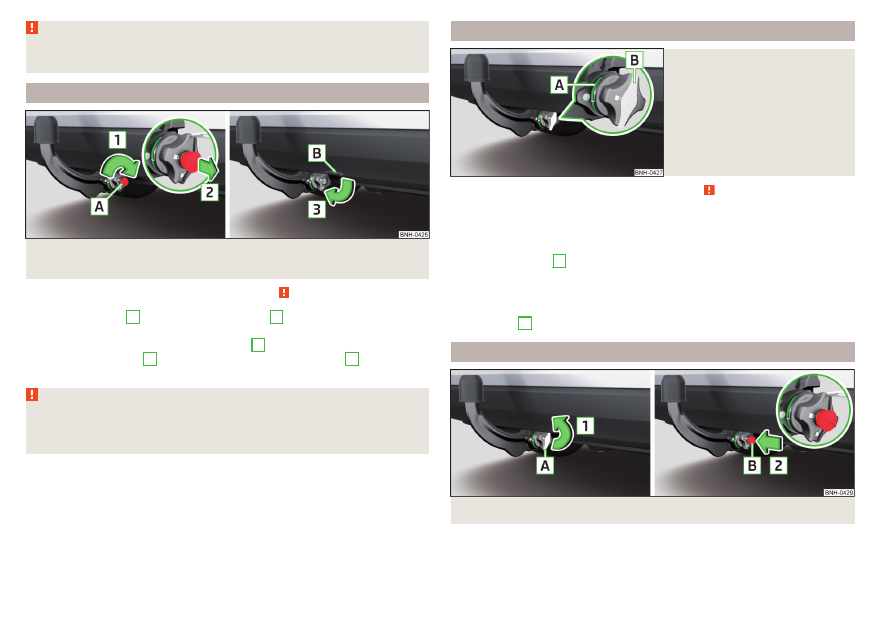

Илл. 206  Снять колпачок с замка / вставить ключ в замок












