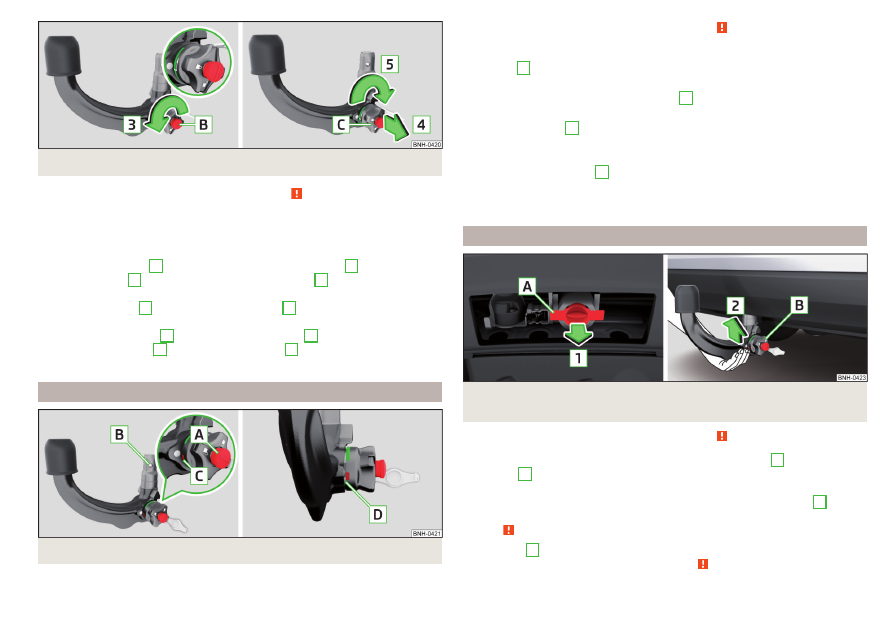

Илл. 201  Приведение в положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Шаровой наконечник можно установить, только когда он находится в по-

ложении готовности.

›

Возьмитесь за шаровой наконечник под защитным колпаком.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 200

.

›

Вставьте ключ

B

 в замок в направлении стрелки

2

, так чтобы стрелка

на ключе указывала на символ .

›

Поверните ключ

B

 в направлении стрелки

3

 до упора, так чтобы

стрелка на ключе указывала на символ 

» илл. 201

.

›

Вытяните маховичок

С

 в направлении стрелки

4

 и поверните его в на-

правлении стрелки

5

 до упора. Маховичок

C

 останется зафиксирован-

ным в этом положении.

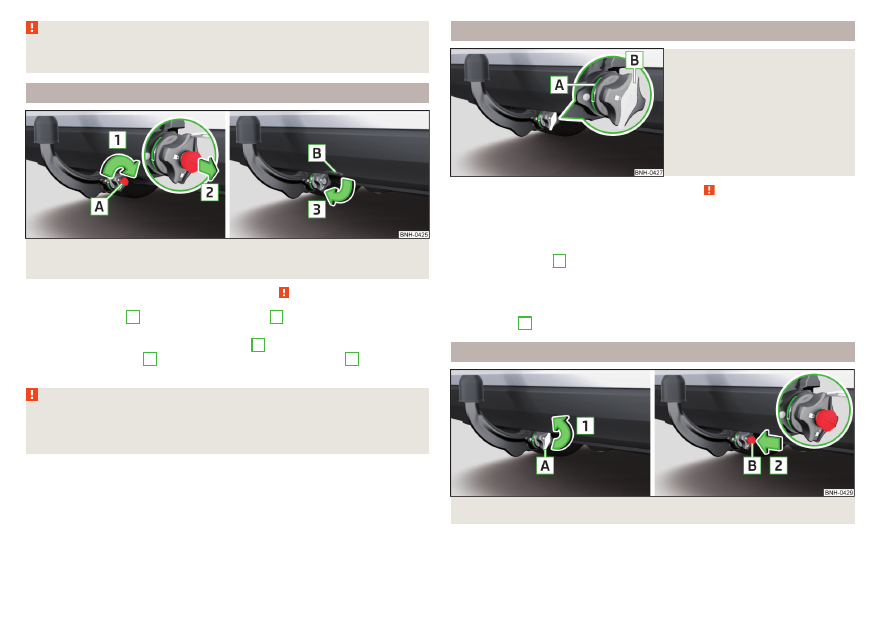

Проверка готовности к установке

Илл. 202  Положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Правильное положение готовности к установке

» илл. 202

Ключ

А

 находится в разблокированном положении — стрелка

на ключе указывает на символ .
В этом положении шарик-фиксатор

В

 можно полностью вдавить в на-

конечник.
Красная метка

С

 на маховичке указывает на белую метку на шаровом

наконечнике.
Зазор между маховичком и шаровым наконечником должен состав-

лять примерно 4 мм

D

.

В положении готовности ключ из замка не вынимается. Подготовленный

таким образом шаровой наконечник готов к установке.

Установка шарового наконечника: 1-й этап

Илл. 203  Открывание крышки гнезда для шарового наконечника /

установка шарового наконечника



Сначала прочтите и примите к сведению   на стр 186.

›

Для подготовки к установке снимите колпачок гнезда

A

 в направлении

стрелки

1



» илл. 203

.

›

Для установки возьмите шаровой наконечник снизу

» илл. 203

.

›

Вставьте шаровой наконечник в гнездо в направлении стрелки

2

 до

упора. Шаровой наконечник должен установиться с характерным щелч-

ком

»

.

Маховичок

В

 автоматически повернётся в исходное положение и будет

плотно прилегать шаровому наконечнику

»

.











187

Тягово-сцепное устройство и прицеп

ВНИМАНИЕ

При креплении шарового наконечника держите руки за пределами зо-

ны поворота маховичка — опасность травмирования пальцев!

Установка шарового наконечника: 2-й этап

Илл. 204  Запереть замок и извлечь ключ / надеть колпачок на за-

мок



Сначала прочтите и примите к сведению   на стр 186.

›

Поверните ключ

А

 в направлении стрелки

1

, так чтобы стрелка на

ключе указывала на символ 

» илл. 204

.

›

Извлеките ключ в направлении стрелки

2

.

›

Установите крышку

В

 на замок по направлению стрелки

3

.

›

Проверьте правильность закрепления шарового наконечника

» стр. 188

.

ВНИМАНИЕ

После установки шарового наконечника обязательно заблокируйте за-

мок и извлеките ключ. Недопустимо эксплуатировать шаровой нако-

нечник со вставленным ключом.

Проверка правильности закрепления

Илл. 205

Правильно закреплённый ша-

ровой наконечник



Сначала прочтите и примите к сведению   на стр 186.

Правильно закреплённый шаровой наконечник

» илл. 205

Шаровой наконечник должен плотно сидеть в гнезде, не иметь люфта

при сильной «тряске».
Зелёная метка

A

 на маховичке указывает на белую метку на шаровом

наконечнике.
Маховичок плотно прилегает к шаровому наконечнику.
Замок должен быть заперт, и ключ должен быть извлечён из замка.
Крышка

В

 должна быть установлена на замок.

Снятие шарового наконечника: 1-й этап

Илл. 206  Снять колпачок с замка / вставить ключ в замок













188

Движение

Илл. 207

Разблокировка замка



Сначала прочтите и примите к сведению   на стр 186.

К шаровому наконечнику не должен быть присоединён прицеп или другое

дополнительное оборудование. Перед снятием шарового наконечника ре-

комендуется надеть на него защитный колпачок.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 206

.

›

Вставьте ключ

B

 в замок в направлении стрелки

2

, так чтобы стрелка

на ключе указывала на символ .

›

Поверните ключ

В

 в направлении стрелки

3

, так чтобы стрелка на

ключе указывала на символ 

» илл. 207

.

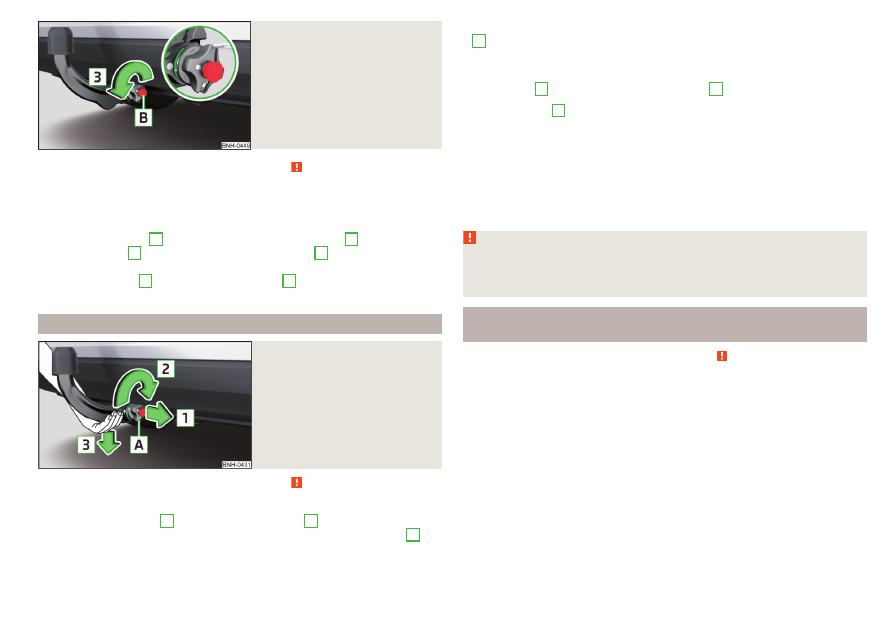

Снятие шарового наконечника: 2-й этап

Илл. 208

Снятие шарового наконечника



Сначала прочтите и примите к сведению   на стр 186.

›

Возьмитесь за шаровой наконечник снизу

» илл. 208

.

›

Потяните маховичок

A

 в направлении стрелки

1

.

›

Поверните вытянутый маховичок до упора в направлении стрелки

2

.

Удерживайте его в этом положении.

›

Извлеките шаровой наконечник из гнезда вниз в направлении стрелки

3

. Шаровой наконечник одновременно с этим фиксируется в положе-

нии готовности и теперь снова готов к установке.

После снятия шарового наконечника установите крышку гнезда шарового

наконечника

А

 против направления стрелки

1



» илл. 203

 на стр. 187.

Если маховичок

A

 не поворачивается до упора, после снятия шарового

наконечника он снова возвращается в исходное положение, прилегает к

шаровому наконечнику и не фиксируется в положении готовности к уста-

новке. В таком случае шаровой наконечник ТСУ перед следующей уста-

новкой необходимо привести в это положение

» стр. 186

, Приведение в

положение готовности к установке.
Обязательно очистить шаровой наконечник, прежде чем убрать его в ящик

с бортовым инструментом.

ВНИМАНИЕ

Никогда не храните шаровой наконечник в багажном отсеке неза-

креплённым. При внезапном резком торможении он может повредить

багажный отсек и создать угрозу безопасности пассажиров!

Нагрузка на шаровой наконечник ТСУ при установленном

аксессуаре



Сначала прочтите и примите к сведению   на стр 186.

При использовании аксессуара (например, велосипедного крепления) не-

обходимо учитывать его максимальную длину и допустимую общую массу

вместе с грузом.
Максимальная длина установленного аксессуара (измеренная от сфери-

ческого наконечника ТСУ) составляет 70 см.
Допустимая полная масса установленного аксессуара с грузом соответ-

ствует максимальной нагрузке на ТСУ при движении с прицепом, но долж-

на составлять не более 50 кг.
Это значение действительно для грузов с центром тяжести на расстоянии

не более 30 см от сферического наконечника ТСУ.



189

Тягово-сцепное устройство и прицеп

При увеличении расстояния от центра тяжести груза до сферического

наконечника ТСУ допустимая полная масса аксессуара с грузом снижа-

ется (например, при расстоянии 60 см от сферического наконечника

примерно в два раза).

ОСТОРОЖНО

Никогда не превышайте допустимую общую массу аксессуара с грузом

и максимальную длину аксессуара — опасность повреждения тягово-

сцепного устройства и автомобиля.

Примечание

Мы рекомендуем пользоваться оригинальными аксессуарами ŠKODA.

Использование тягово-сцепного устройства

Присоединение и отсоединение прицепа (аксессуара)

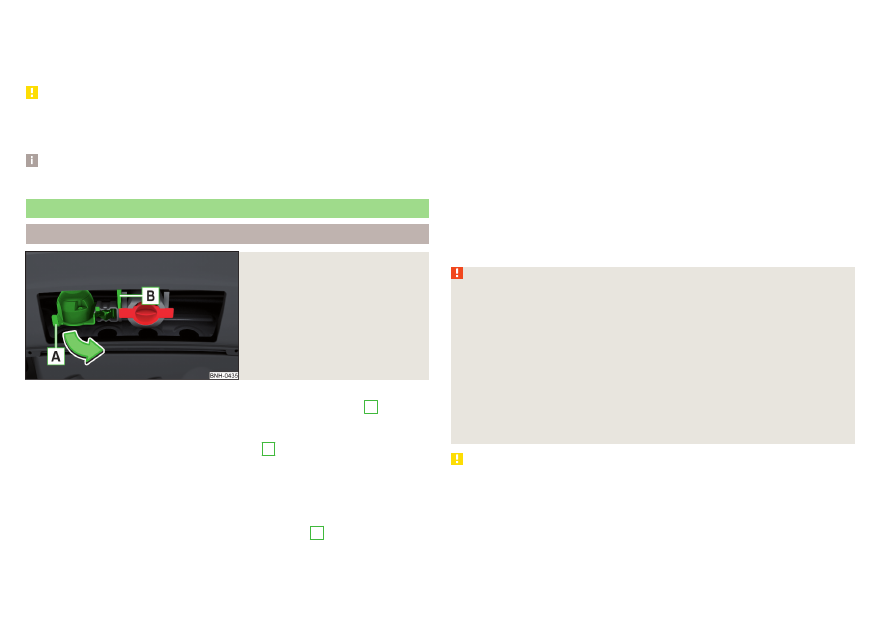

Илл. 209

Откидывание 13-контактной

розетки, стопорная проушина

Присоединение/отсоединение

›

Установить шаровой наконечник и снять защитный колпачок

3

» илл. 199

 на стр. 186.

›

Насадите дышло прицепа (аксессуар) на шаровой наконечник.

›

Возьмите 13-контактную розетку за ручку

A

 и откиньте её в направле-

нии стрелки

» илл. 209

.

›

Вставьте вилку кабеля прицепа (аксессуара) в 13-контактную розетку.

(Если прицеп/аксессуар оснащён 7-контактной вилкой, используйте со-

ответствующий переходник из ассортимента оригинальных аксессуаров

и принадлежностей ŠKODA).

›

Зацепите страховочный трос прицепа за проушину

B

 (при любых поло-

жениях прицепа относительно автомобиля этот трос должен провисать).

Отсоединение осуществляется в обратной последовательности.

Наружные зеркала

Если область дороги за прицепом не просматривается, необходимо уста-

новить дополнительные наружные зеркала.

Фары

При присоединённом прицепе (аксессуаре) передняя часть автомобиля

может приподняться, и тогда фары будут слепить водителей встречного

транспорта. Отрегулируйте фары корректором фар

» стр. 59

.

Электропитание оборудования прицепа/аксессуара

При электрическом соединении между автомобилем и прицепом (аксес-

суаром) электропитание на прицеп (аксессуар) подаётся от автомобиля

(при включённом и выключенном зажигании).
При выключенном двигателе АКБ автомобиля разряжается включёнными

потребителями.
При низкой степени заряженности АКБ электропитание прицепа (аксессу-

ара) прерывается.

ВНИМАНИЕ

■

Неправильное подключение электрооборудования прицепа (аксессу-

ара) может привести к ДТП или тяжёлым травмам вследствие удара то-

ком.

■

Не вносите никаких изменений в электрооборудование автомобиля и

прицепа (аксессуара) — опасность ДТП или тяжёлых травм вследствие

удара током.

■

После электрического подключения прицепа (аксессуара) к автомо-

билю нужно проверить лампы прицепа/аксессуара на работоспособ-

ность.

■

Ни в коем случае не используйте проушину для буксировки — опас-

ность ДТП!

ОСТОРОЖНО

■

Неправильное подключение электрооборудования прицепа (аксессуара)

может привести к отказу электроники автомобиля.

■

Общая мощность всех потребителей, подключённых к электроцепи при-

цепа (аксессуара), не должна превышать 350 Вт, в противном случае суще-

ствует опасность повреждения электрооборудования автомобиля.
