Тягово-сцепное устройство и прицеп

Тягово-сцепное устройство



Введение

Максимальная нагрузка на ТСУ при движении с прицепом зависит от дви-

гателя и комплектации автомобиля. Данные для Вашего автомобиля мож-

но найти в технической документации, сертификате соответствия (т.н.

COC) или получить на дилерском предприятиии ŠKODA.
Прочие указания (например, на заводской табличке ТСУ) информируют

только о контрольных параметрах устройства.

ВНИМАНИЕ

■

Перед каждой поездкой с установленным шаровым наконечником

ТСУ проверяйте правильность его установки и крепление в гнезде.

■

Если шаровой наконечник неправильно вставлен и закреплён в гнез-

де, если он повреждён или некомплектен, его нельзя использовать —

опасность ДТП.

■

Внесение изменений в конструкцию и ремонт тягово-сцепного

устройства запрещены.

■

Содержите в чистоте гнездо для шарового наконечника. Загрязнения

препятствуют надёжному закреплению шарового наконечника!

Описание

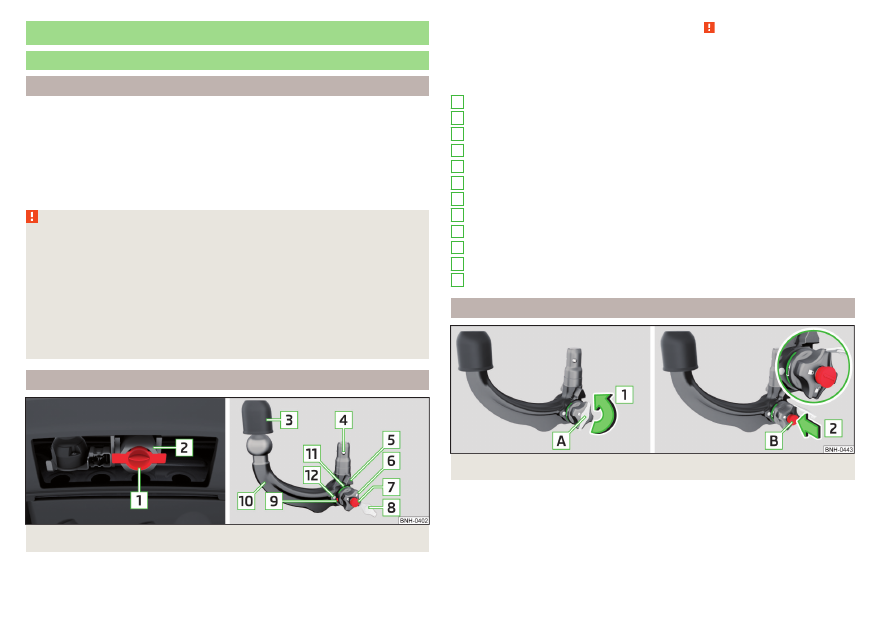

Илл. 199  Кронштейн ТСУ / шаровой наконечник



Сначала прочтите и примите к сведению   на стр 186.

Шаровой наконечник снимается и хранится в отсеке для запасного/докат-

ного колеса.
Поперечина ТСУ и шаровой наконечник

» илл. 199

Крышка
Гнездо шарового наконечника
Защитный колпак
Фиксатор
Направляющий выступ
Маховичок
Ключ
Колпачок замка
Красная метка на маховичке
Шаровой наконечник ТСУ
Зелёная метка на маховичке
Белая метка на шаровом наконечнике

Приведение в положение готовности к установке

Илл. 200  Снять колпачок с замка / вставить ключ в замок



1

2
3
4
5
6
7
8
9

10

11

12

186

Движение

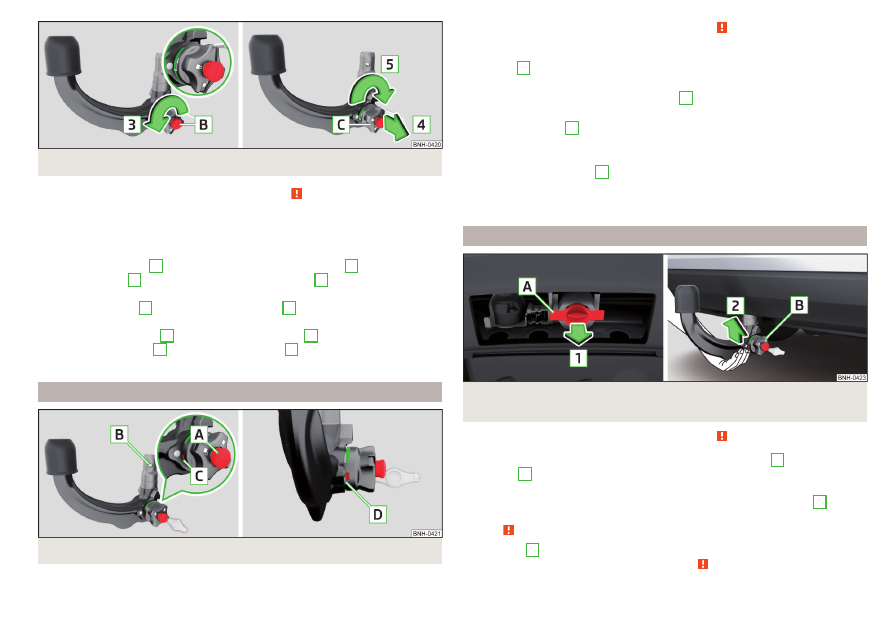

Илл. 201  Приведение в положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Шаровой наконечник можно установить, только когда он находится в по-

ложении готовности.

›

Возьмитесь за шаровой наконечник под защитным колпаком.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 200

.

›

Вставьте ключ

B

 в замок в направлении стрелки

2

, так чтобы стрелка

на ключе указывала на символ .

›

Поверните ключ

B

 в направлении стрелки

3

 до упора, так чтобы

стрелка на ключе указывала на символ 

» илл. 201

.

›

Вытяните маховичок

С

 в направлении стрелки

4

 и поверните его в на-

правлении стрелки

5

 до упора. Маховичок

C

 останется зафиксирован-

ным в этом положении.

Проверка готовности к установке

Илл. 202  Положение готовности к установке



Сначала прочтите и примите к сведению   на стр 186.

Правильное положение готовности к установке

» илл. 202

Ключ

А

 находится в разблокированном положении — стрелка

на ключе указывает на символ .
В этом положении шарик-фиксатор

В

 можно полностью вдавить в на-

конечник.
Красная метка

С

 на маховичке указывает на белую метку на шаровом

наконечнике.
Зазор между маховичком и шаровым наконечником должен состав-

лять примерно 4 мм

D

.

В положении готовности ключ из замка не вынимается. Подготовленный

таким образом шаровой наконечник готов к установке.

Установка шарового наконечника: 1-й этап

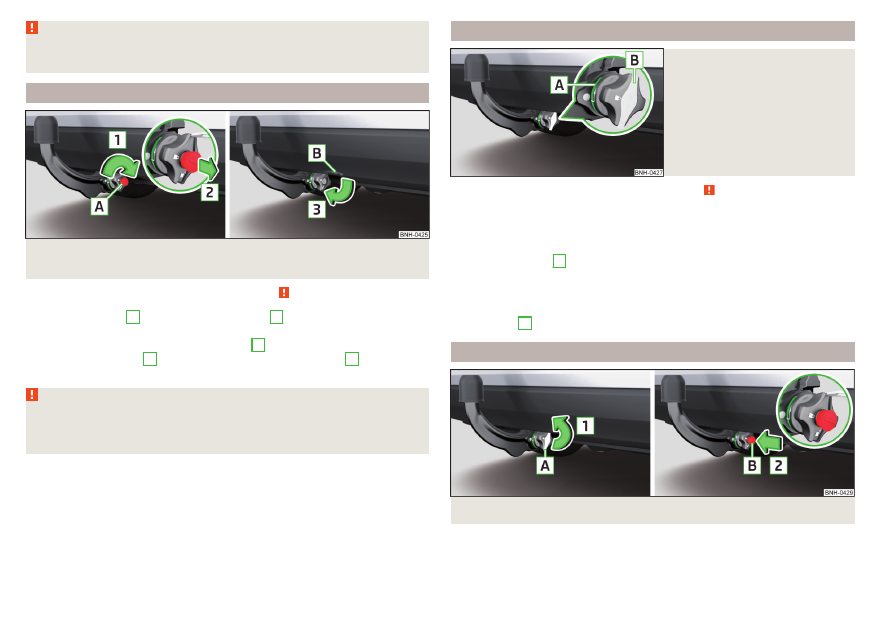

Илл. 203  Открывание крышки гнезда для шарового наконечника /

установка шарового наконечника



Сначала прочтите и примите к сведению   на стр 186.

›

Для подготовки к установке снимите колпачок гнезда

A

 в направлении

стрелки

1



» илл. 203

.

›

Для установки возьмите шаровой наконечник снизу

» илл. 203

.

›

Вставьте шаровой наконечник в гнездо в направлении стрелки

2

 до

упора. Шаровой наконечник должен установиться с характерным щелч-

ком

»

.

Маховичок

В

 автоматически повернётся в исходное положение и будет

плотно прилегать шаровому наконечнику

»

.











187

Тягово-сцепное устройство и прицеп

ВНИМАНИЕ

При креплении шарового наконечника держите руки за пределами зо-

ны поворота маховичка — опасность травмирования пальцев!

Установка шарового наконечника: 2-й этап

Илл. 204  Запереть замок и извлечь ключ / надеть колпачок на за-

мок



Сначала прочтите и примите к сведению   на стр 186.

›

Поверните ключ

А

 в направлении стрелки

1

, так чтобы стрелка на

ключе указывала на символ 

» илл. 204

.

›

Извлеките ключ в направлении стрелки

2

.

›

Установите крышку

В

 на замок по направлению стрелки

3

.

›

Проверьте правильность закрепления шарового наконечника

» стр. 188

.

ВНИМАНИЕ

После установки шарового наконечника обязательно заблокируйте за-

мок и извлеките ключ. Недопустимо эксплуатировать шаровой нако-

нечник со вставленным ключом.

Проверка правильности закрепления

Илл. 205

Правильно закреплённый ша-

ровой наконечник



Сначала прочтите и примите к сведению   на стр 186.

Правильно закреплённый шаровой наконечник

» илл. 205

Шаровой наконечник должен плотно сидеть в гнезде, не иметь люфта

при сильной «тряске».
Зелёная метка

A

 на маховичке указывает на белую метку на шаровом

наконечнике.
Маховичок плотно прилегает к шаровому наконечнику.
Замок должен быть заперт, и ключ должен быть извлечён из замка.
Крышка

В

 должна быть установлена на замок.

Снятие шарового наконечника: 1-й этап

Илл. 206  Снять колпачок с замка / вставить ключ в замок













188

Движение

Илл. 207

Разблокировка замка



Сначала прочтите и примите к сведению   на стр 186.

К шаровому наконечнику не должен быть присоединён прицеп или другое

дополнительное оборудование. Перед снятием шарового наконечника ре-

комендуется надеть на него защитный колпачок.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 206

.

›

Вставьте ключ

B

 в замок в направлении стрелки

2

, так чтобы стрелка

на ключе указывала на символ .

›

Поверните ключ

В

 в направлении стрелки

3

, так чтобы стрелка на

ключе указывала на символ 

» илл. 207

.

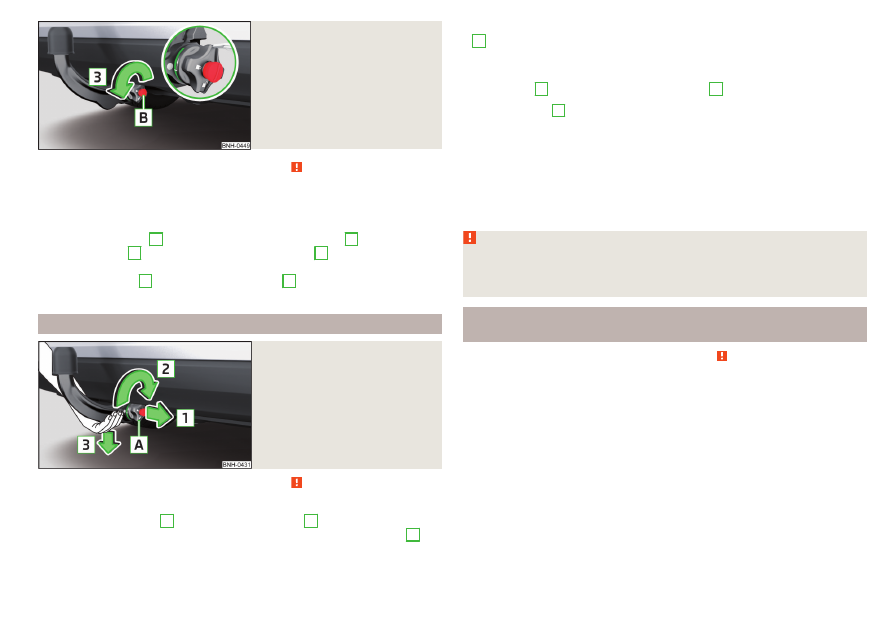

Снятие шарового наконечника: 2-й этап

Илл. 208

Снятие шарового наконечника



Сначала прочтите и примите к сведению   на стр 186.

›

Возьмитесь за шаровой наконечник снизу

» илл. 208

.

›

Потяните маховичок

A

 в направлении стрелки

1

.

›

Поверните вытянутый маховичок до упора в направлении стрелки

2

.

Удерживайте его в этом положении.

›

Извлеките шаровой наконечник из гнезда вниз в направлении стрелки

3

. Шаровой наконечник одновременно с этим фиксируется в положе-

нии готовности и теперь снова готов к установке.

После снятия шарового наконечника установите крышку гнезда шарового

наконечника

А

 против направления стрелки

1



» илл. 203

 на стр. 187.

Если маховичок

A

 не поворачивается до упора, после снятия шарового

наконечника он снова возвращается в исходное положение, прилегает к

шаровому наконечнику и не фиксируется в положении готовности к уста-

новке. В таком случае шаровой наконечник ТСУ перед следующей уста-

новкой необходимо привести в это положение

» стр. 186

, Приведение в

положение готовности к установке.
Обязательно очистить шаровой наконечник, прежде чем убрать его в ящик

с бортовым инструментом.

ВНИМАНИЕ

Никогда не храните шаровой наконечник в багажном отсеке неза-

креплённым. При внезапном резком торможении он может повредить

багажный отсек и создать угрозу безопасности пассажиров!

Нагрузка на шаровой наконечник ТСУ при установленном

аксессуаре



Сначала прочтите и примите к сведению   на стр 186.

При использовании аксессуара (например, велосипедного крепления) не-

обходимо учитывать его максимальную длину и допустимую общую массу

вместе с грузом.
Максимальная длина установленного аксессуара (измеренная от сфери-

ческого наконечника ТСУ) составляет 70 см.
Допустимая полная масса установленного аксессуара с грузом соответ-

ствует максимальной нагрузке на ТСУ при движении с прицепом, но долж-

на составлять не более 50 кг.
Это значение действительно для грузов с центром тяжести на расстоянии

не более 30 см от сферического наконечника ТСУ.



189

Тягово-сцепное устройство и прицеп
