ОСТОРОЖНО

■

Датчики системы

» илл. 181

 на стр. 174 должны быть чистыми от грязи,

снега и льда и не должны быть закрыты никакими предметами, в против-

ном случае работа системы может быть ограничена.

■

Неблагоприятные погодные условия (сильный дождь, туман, очень низ-

кие или очень высокие температуры и т. п.) могут мешать нормальной ра-

боте системы — «неправильное распознавание препятствия».

■

Дополнительно установленное в задней части автомобиля оборудова-

ние, например крепление для перевозки велосипедов, может нарушать ра-

боту системы.

Настройки в системе Infotainment



Сначала прочтите и примите к сведению   и   на стр 173.

›

Нажмите в меню системы Infotainment



 экранную кнопку  → Парковка

и маневрирование.

■

Парковочный ассистент – настройки парковочного ассистента

■

Автоматическое включение — включение/выключение уменьшенного

отображения парковочного ассистента (при движении вперёд)

■

Громкость спереди – настройка громкости сигнала распознавания препят-

ствий спереди

■

Тембр спереди – настройка тембра сигнала распознавания препятствий

спереди

■

Громкость сзади – настройка громкости сигнала распознавания препят-

ствий сзади

■

Тембр сзади – настройка тембра сигнала распознавания препятствий сза-

ди

■

Уменьшение громкости мультимедиа (парковка) — уменьшение громкости вос-

произведения аудиосигнала (например, громкости радио) при включён-

ном парковочном ассистенте

Принцип действия

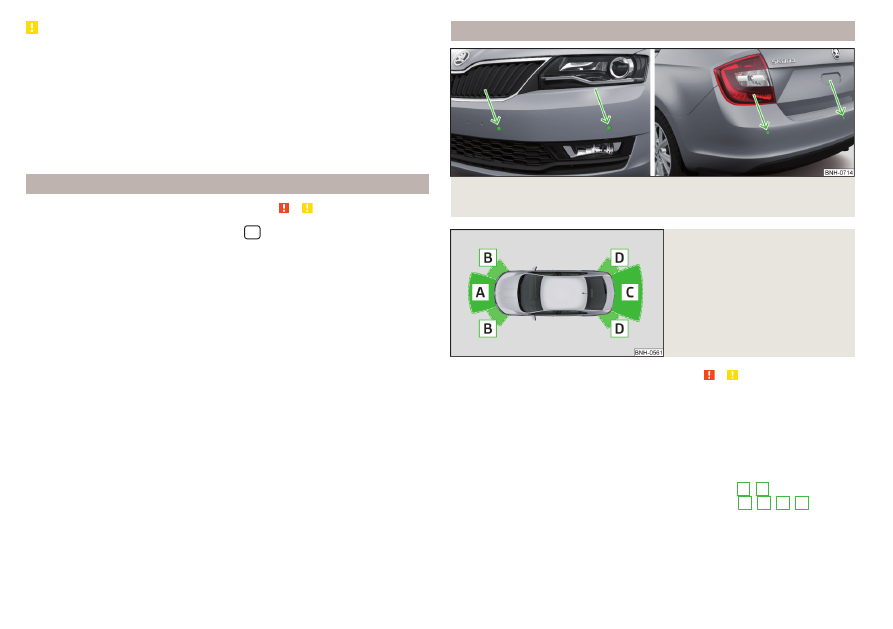

Илл. 181  Место установки датчиков на левой стороне автомобиля:

спереди/сзади

Илл. 182

Зона чувствительности и даль-

ность действия датчиков



Сначала прочтите и примите к сведению   и   на стр 173.

С помощью ультразвуковых волн система рассчитывает расстояние от

бампера до препятствия. Ультразвуковые датчики находятся, в зависимо-

сти от комплектации автомобиля, в заднем и переднем бамперах автомо-

биля

» илл. 181

.

В зависимости от комплектации возможны следующие исполнения си-

стем

» илл. 182

.

▶

Вариант 1: предупреждение о препятствиях в зонах

C

,

D

.

▶

Вариант 2: предупреждение о препятствиях в зонах

A

,

B

,

C

,

D

.



174

Движение

Примерная дальность действия датчиков (см)

Зона

» илл. 182

Вариант 1

(3 датчика)

Вариант 2

(7 датчиков)

A

-

120

B

-

60

C

160

160

D

60

60

Звуковые сигналы

С уменьшением расстояния до препятствия интервал звуковых сигналов

сокращается. Начиная с расстояния около 30 см сигнал становится непре-

рывным — опасная зона.
Звуковые сигналы можно настроить в системе Infotainment

» стр. 174

.

Эксплуатация с прицепом

При движении с прицепом, или если к розетке для прицепа подключены

какие-либо другие принадлежности, активными остаются только зоны си-

стемы

A

 и

B



» илл. 182

.

Примечание

Сигналы переднего парковочного ассистента по умолчанию выше по тону,

чем сигналы заднего парковочного ассистента.

Индикация на дисплее системы Infotainment

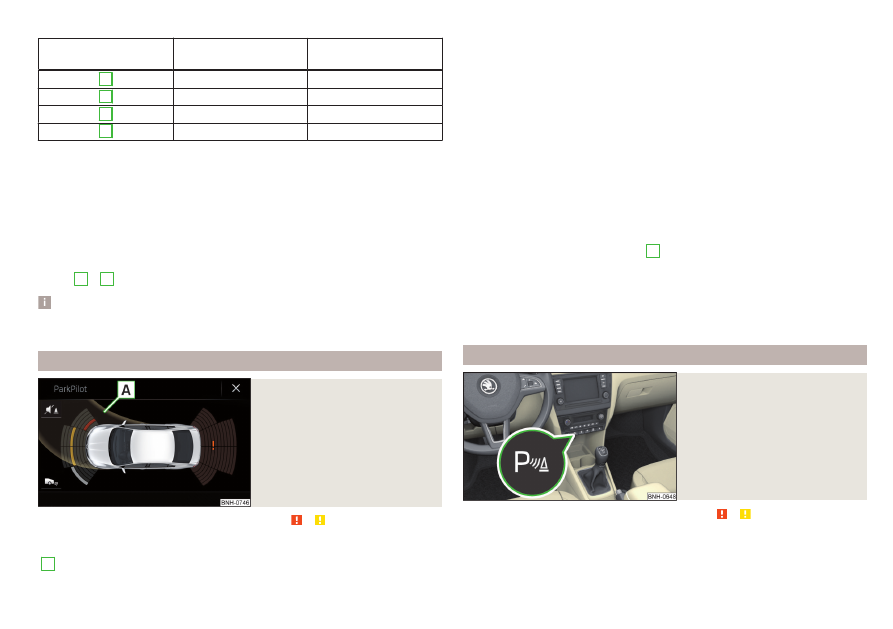

Илл. 183

Индикация на дисплее



Сначала прочтите и примите к сведению   и   на стр 173.

Экранные кнопки и предупреждения

» илл. 183

A

Отображение траектории движения.



   В зависимости от модели системы Infotainment: выключение ин-

дикации парковочного ассистента.



   Включение/выключение звукового сигнала парковочного асси-

стента.



Переключение на индикацию камеры заднего вида.



В критической зоне имеется препятствие (расстояние до препят-

ствия меньше 30 см).



 Не продолжайте движение в направлении

препятствия!



На пути движения имеется препятствие (расстояние до препят-

ствия больше 30 см).



В стороне от пути движения имеется препятствие (расстояние до

препятствия больше 30 см).



Сбой в работе системы (препятствия не показываются).

Отображение траектории движения

Индикация траектории движения

A



» илл. 183

 показывает траекторию,

по которой автомобиль будет двигаться при текущем положении рулевого

колеса и рычага переключения передач / селектора.
Если рычаг переключения передач находится в положении холостого хода

или рычаг селектора — в положении N, отображается траектория спере-

ди.

Включение/выключение

Илл. 184

Клавиша системы (вариант 2)



Сначала прочтите и примите к сведению   и   на стр 173.

Активация

Активация системы происходит при включении передачи заднего хода, а в

автомобилях с вариантом 2 также при нажатии клавиши 

» илл. 184

.



175

Вспомогательные системы

При активации раздаётся звуковой сигнал и в клавише загорается символ



.

Деактивирование

У автомобилей, оборудованных парковочным ассистентом вариант 1, си-

стему можно отключить только выключением передачи заднего хода.
На автомобилях с парковочным ассистентом вариант 2 система отключа-

ется нажатием клавиши  или автоматически по достижении скорости

15 км/ч (пиктограмма



 в клавише гаснет).

Индикация неисправности

Если после активации системы в течение около 3 секунд подаётся преду-

предительный сигнал, а вблизи автомобиля препятствий нет, это свиде-

тельствует о неисправности системы. Дополнительно о неисправности

сигнализирует мигание пиктограммы



 в клавише. Обратитесь за помо-

щью на сервисное предприятие.

Примечание

Активировать систему клавишей  можно только при скорости ниже

15 км/ч.

Автоматическое включение системы при движении вперёд

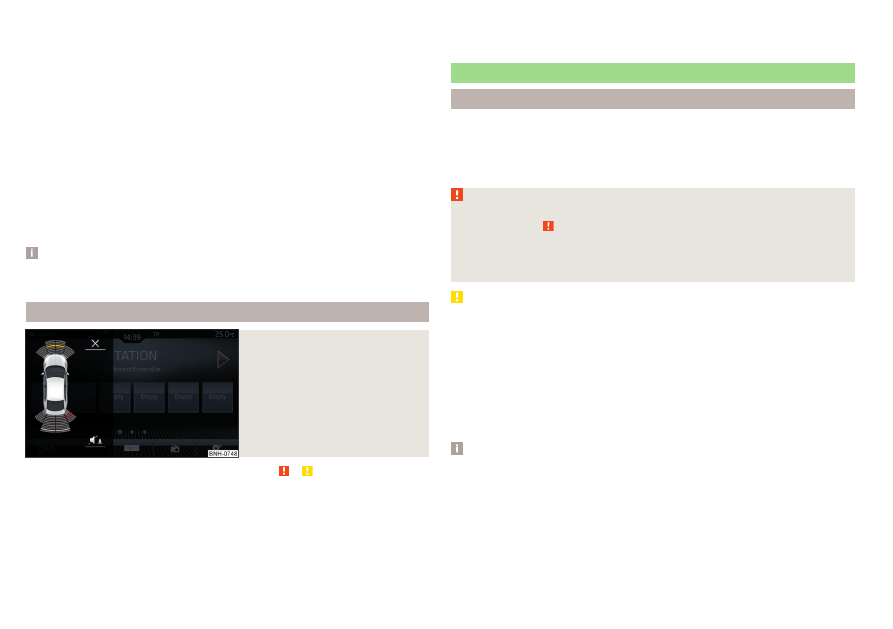

Илл. 185

Дисплей Infotainment: индика-

ция при автоматическом вклю-

чении



Сначала прочтите и примите к сведению   и   на стр 173.

Автоматическое включение системы происходит при движении вперёд со

скорость ниже 10 км/ч, если автомобиль приближается к препятствию.
После включения в левой части дисплея Infotainment отображается сле-

дующее

» илл. 185

.

Звуковые сигналы подаются начиная с расстояния до препятствия около

50 см.

Автоматическую индикацию можно включить или выключить в системе

Infotainment

» стр. 174

.

Камера заднего вида



Введение

Камера заднего вида (далее просто система) помогает водителю при пар-

ковке и маневрировании, выводя на дисплей информационно-командной

системы (далее просто дисплей) изображение пространства позади авто-

мобиля.

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» страница 170,

   в разделе Введение.

■

Камера не должна быть загрязнена или чем-либо загорожена, в про-

тивном случае функциональность системы может существенно сни-

зиться — опасность ДТП. Указания по очистке

» стр. 196

.

ОСТОРОЖНО

■

Изображение с камеры искажает реальную картину. Поэтому изображе-

ние на дисплее лишь условно подходит для оценки расстояния до следу-

ющих сзади автомобилей.

■

Некоторые предметы (например, тонкие столбы, заборы из проволочной

сетки, решётки или неровности дороги) в связи с ограниченным разреше-

нием дисплея могут быть плохо видны.

■

При столкновении, наезде на что-либо или ином повреждении задней

части автомобиля камера может выйти из правильного положения. В этом

случае систему необходимо проверить на сервисном предприятии.

Примечание

Камера может быть оснащена омывателем

» стр. 67

. Её омывание происхо-

дит автоматически вместе с омыванием заднего стекла.

176

Движение

Принцип действия

Илл. 186  Место установки камеры / зона видимости сзади автомо-

биля



Сначала прочтите и примите к сведению   и   на стр 176.

Камера для контроля зоны позади автомобиля находится в ручке на крыш-

ке багажного отсека

» илл. 186

.

Зона сзади автомобиля

» илл. 186

Зона действия камеры
Пространство вне зоны видимости камеры.

Система может помочь водителю при парковке и маневрировании при

следующих условиях.

Зажигание включено.
Передача заднего хода включена.
Крышка багажного отсека полностью закрыта.
Скорость движения менее 15 км/ч.
Зона позади автомобиля хорошо видна.
Для парковки/маневрирования выбрано хорошо просматриваемое,

ровное место.

Примечание

■

Индикация на экране может быть отключена при нажатии клавиши с

символом 

» илл. 184

 на стр. 175.

■

После выключения передачи заднего хода автоматически включается

индикация парковочного ассистента (вариант 2, 3)

» стр. 174

.

A
B













Линии вспомогательной разметки и экранные кнопки

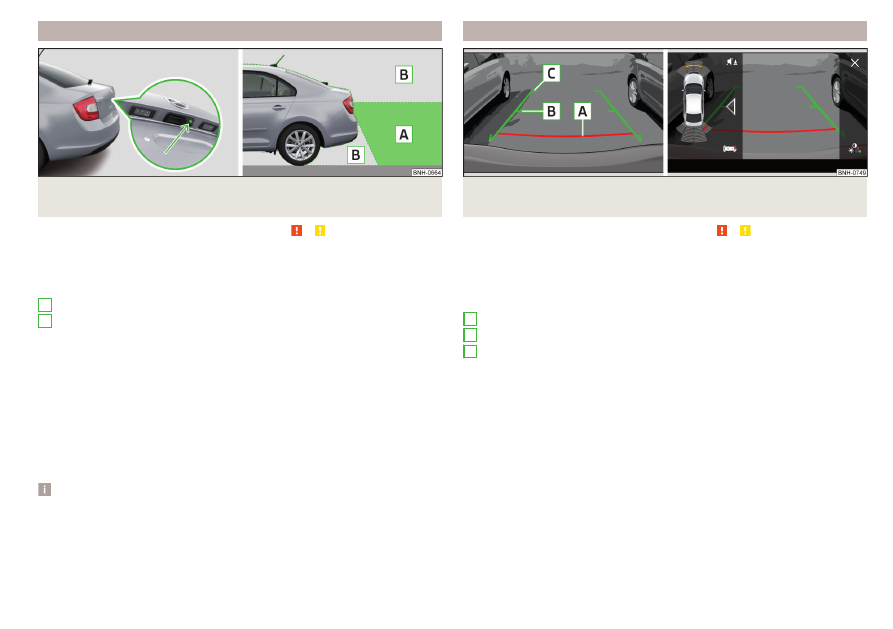

Илл. 187  Дисплей Infotainment: вспомогательная разметка / экран-

ные кнопки



Сначала прочтите и примите к сведению   и   на стр 176.

На дисплее вместе с контролируемой зоной позади автомобиля отобра-

жаются линии вспомогательной разметки.
Расстояния от линий вспомогательной разметки до автомобиля

» илл. 187

Расстояние составляет около 40 см (граница безопасной зоны).
Расстояние составляет около 100 см.
Расстояние составляет около 200 см.

В зависимости от степени загрузки автомобиля и наклона дороги это рас-

стояние может слегка варьироваться.
Расстояние между боковыми линиями вспомогательной разметки соответ-

ствует ширине автомобиля с наружными зеркалами.
Экранные кнопки

» илл. 187

В зависимости от модели системы Infotainment: Выключение отоб-

ражения зоны позади автомобиля.
Настройки дисплея — яркость, контрастность, цвет

Включение/выключение звукового сигнала парковочного асси-

стента

Включение/выключение уменьшенного изображения парковочного

ассистента
Переключение индикации парковочного ассистента



A
B
C



  





  



  



177
