Skoda Octavia II: Elektrische Schaltungen - Teil 135

OCTAVIA II

 Stromlaufplan

Nr.46/1

Ausgabe 11.06
S00.5725.00.00

Telefonvorbereitung 1, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.46/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

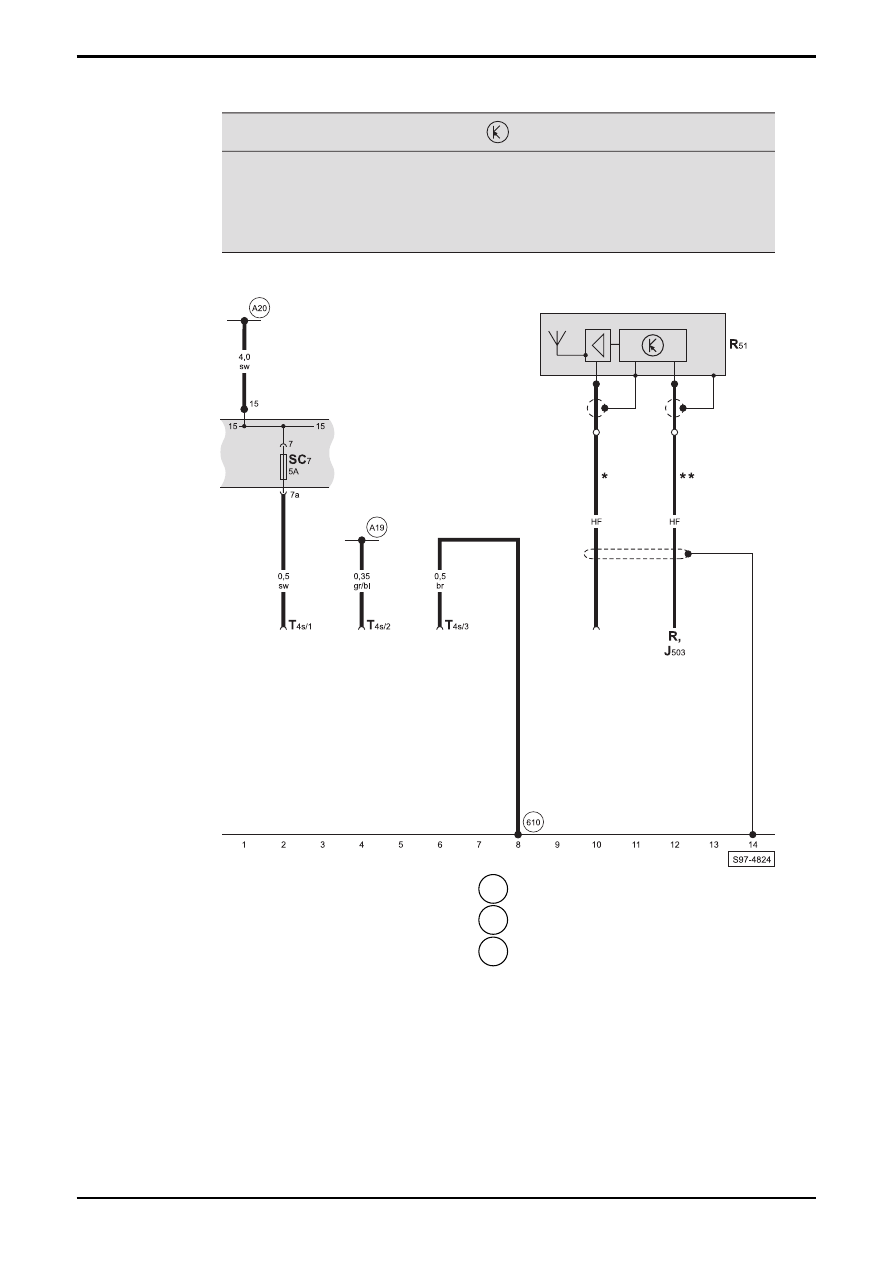

Telefonvorbereitung

J503 - Steuergerät

für

Radio-Navigationssystem

R -

Radio

R51 -

Antenne

für

Radio/Telefon

SC7

-  Sicherung -7-, im Sicherungshalter

T4s

-  Steckverbindung, 4-fach, hinter Radio oder hinter

Radio-Navigationssystem (Telefonvorbereitung)

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

*

 -

Antennenkabel

für

Telefon

**

 -

Antennenkabel

für

Radio

OCTAVIA II

 Stromlaufplan

Nr.47/1

Ausgabe 11.06
S00.5725.00.00

Telefonvorbereitung 2, ab Mai 2006

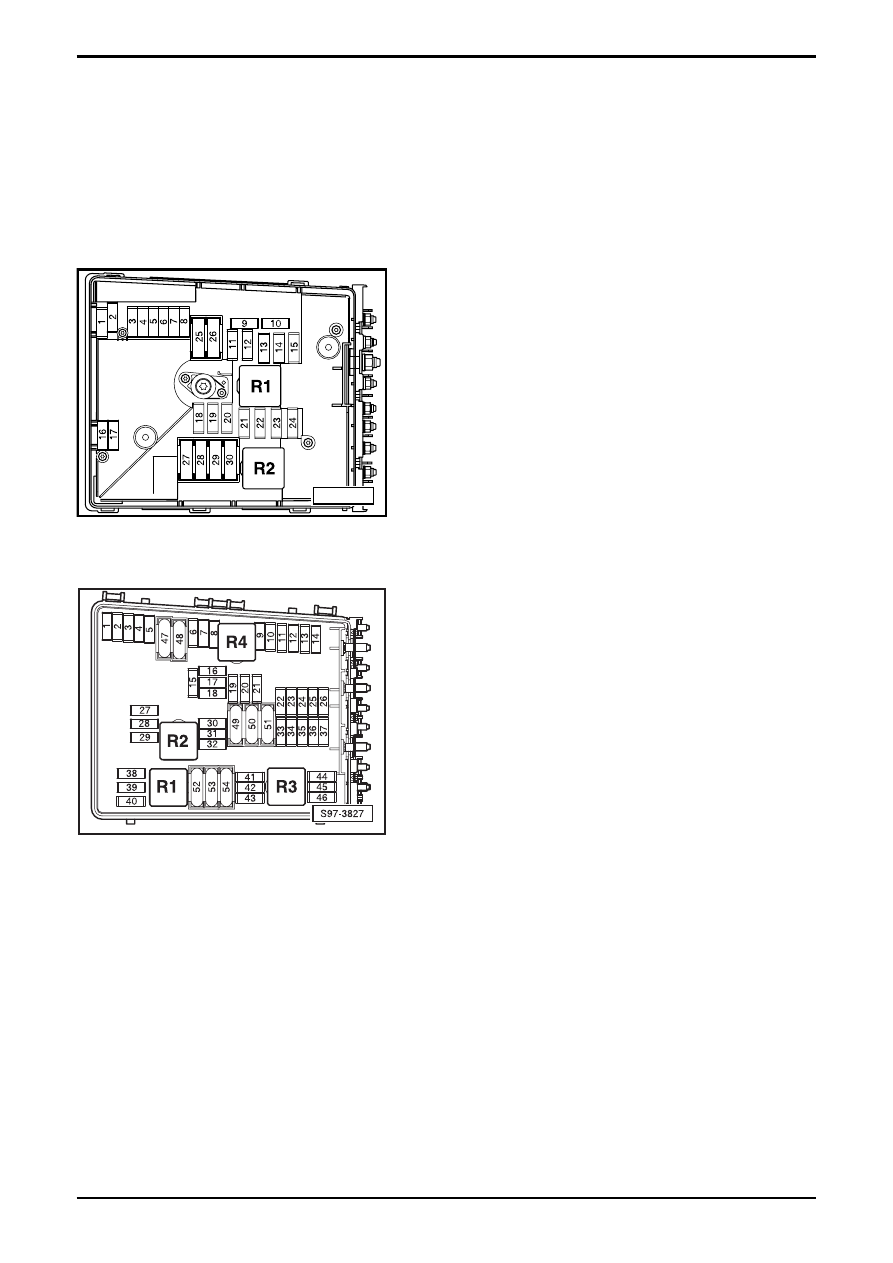

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.47/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

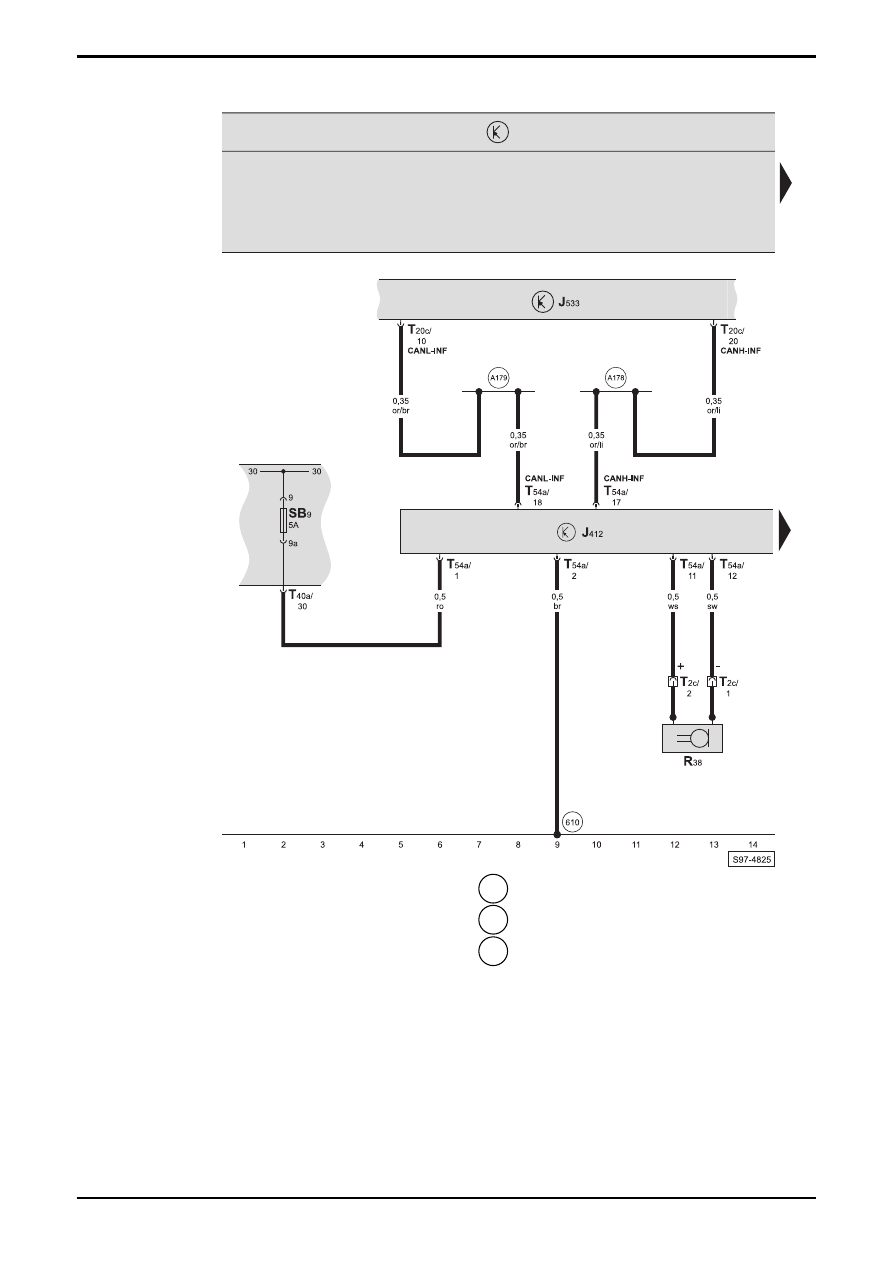

Steuergerät für Bedienungselektronik des Handys (Interface-Box), Mikrofon für Telefon, Diagnose-Interface für
Datenbus, E-box, (gilt nicht für 2,0 l/147 kW)

J412 - Steuergerät

für

Bedienungselektronik

des

Handys

(Interface-Box), unter dem Beifahrersitz

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R38 -

Mikrofon

für

Telefon

SB9

-  Sicherung -9-, in der E-Box

T2c

-  Steckverbindung, 2-fach, am Mikrofon für Telefon

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T40a  -  Steckverbindung, 40-fach, an der E-Box
T54a  -  Steckverbindung, 54-fach, am Steuergerät für

Bedienungselektronik des Handys (Interface-Box)

  610  -  Massepunkt (Audio), unter der Mittelkonsole vorn

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang
