Skoda Octavia II: Elektrische Schaltungen - Teil 134

OCTAVIA II

 Stromlaufplan

Nr.45/1

Ausgabe 11.06
S00.5725.00.00

Multifunktionslenkrad, ab Mai 2006

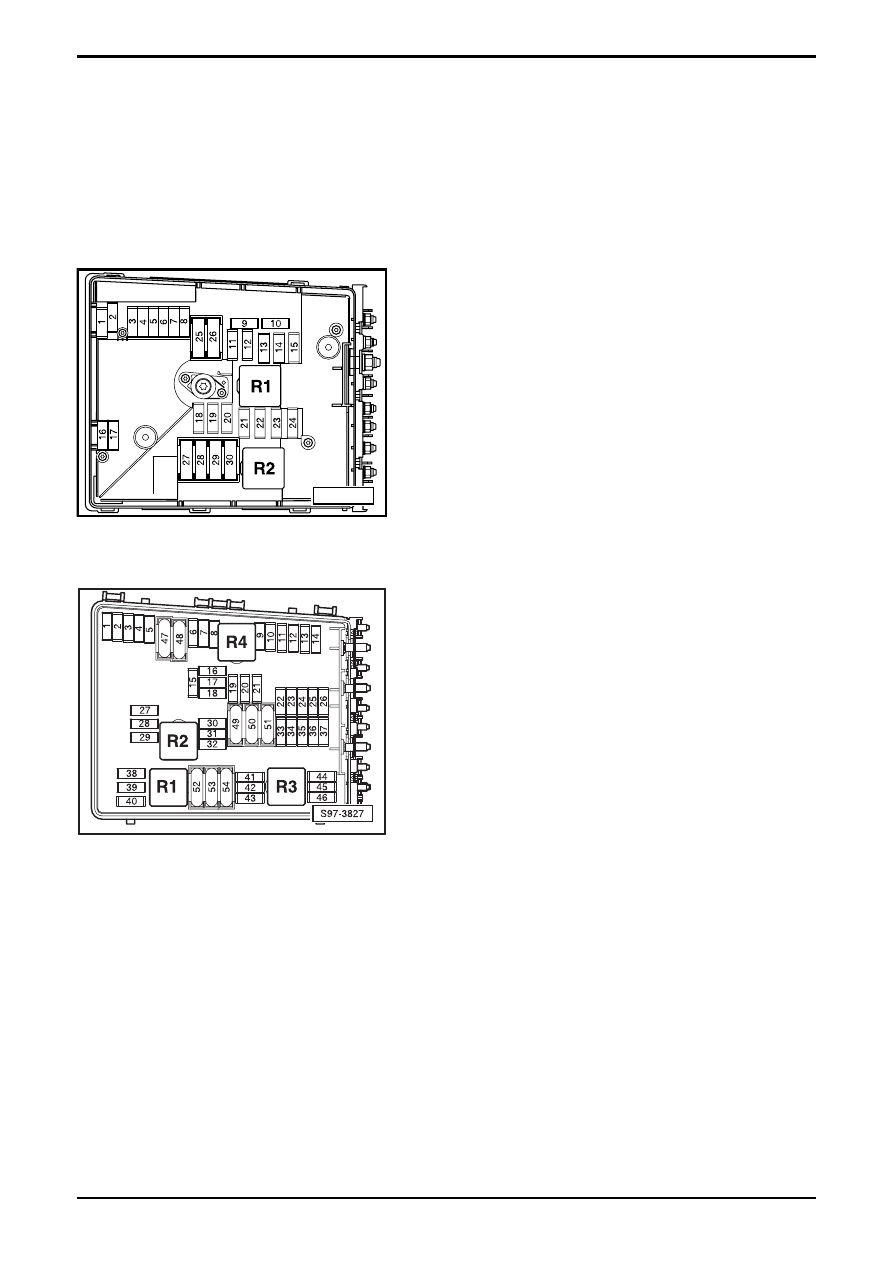

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.45/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

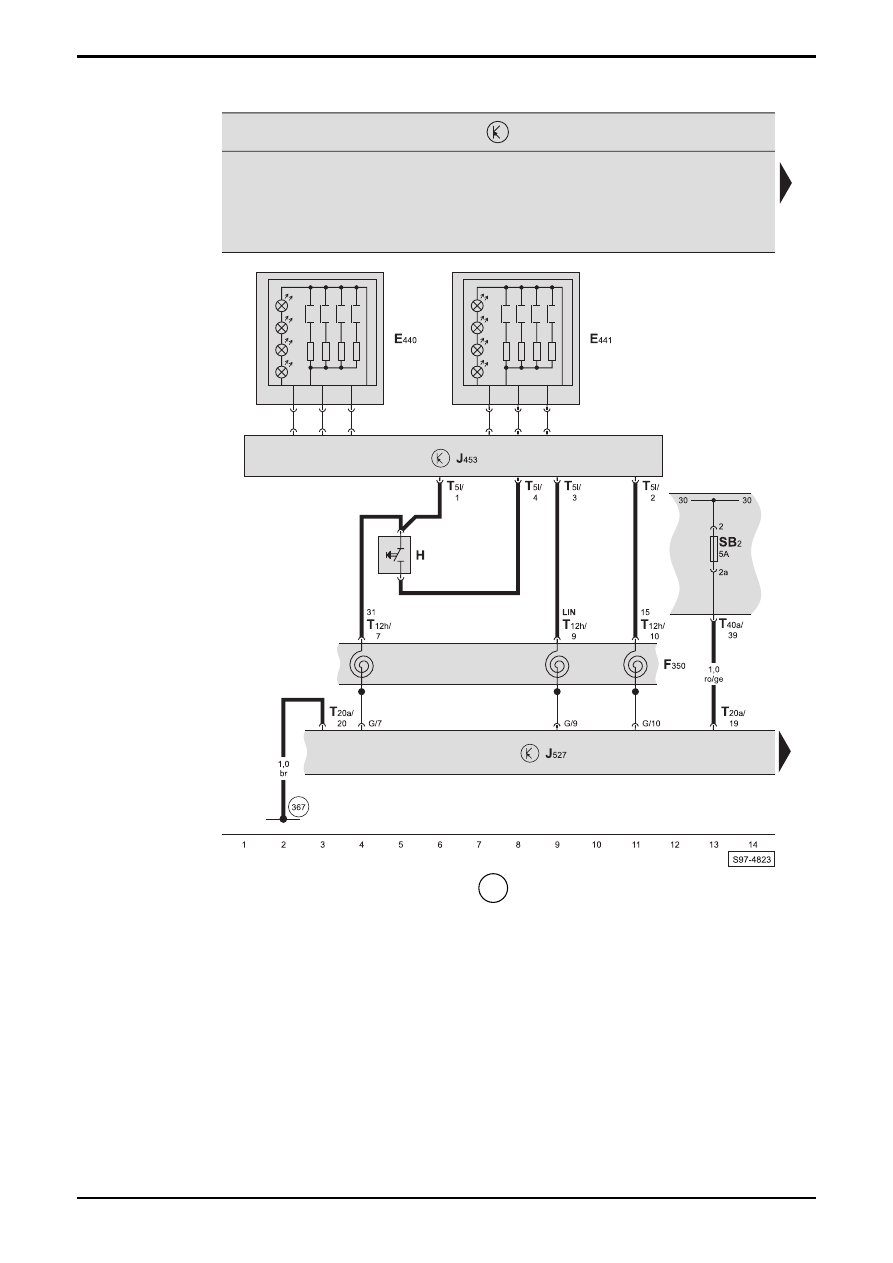

Multifunktionstasten im Lenkrad, Steuergerät für Multifunktionslenkrad, Steuergerät für Lenksäulenelektronik,
Wickelfeder, E-box, (gilt nicht für 2,0 l/147 kW)

E440  -  Multifunktionstasten im Lenkrad links
E441  -  Multifunktionstasten im Lenkrad rechts
F350 - Wickelfeder
H -

Signalhornbetätigung

J453  -  Steuergerät für Multifunktionslenkrad, im Lenkrad
J527 - Steuergerät

für

Lenksäulenelektronik

SB2

-  Sicherung -2-, in der E-Box

T5l

-  Steckverbindung, 5-fach, am Steuergerät für

Multifunktionslenkrad

T12h  -  Steckverbindung, 12-fach, an der Wickelfeder, im

Lenkrad

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T40a  -  Steckverbindung, 40-fach, an der E-Box

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

OCTAVIA II

 Stromlaufplan

Nr.45/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

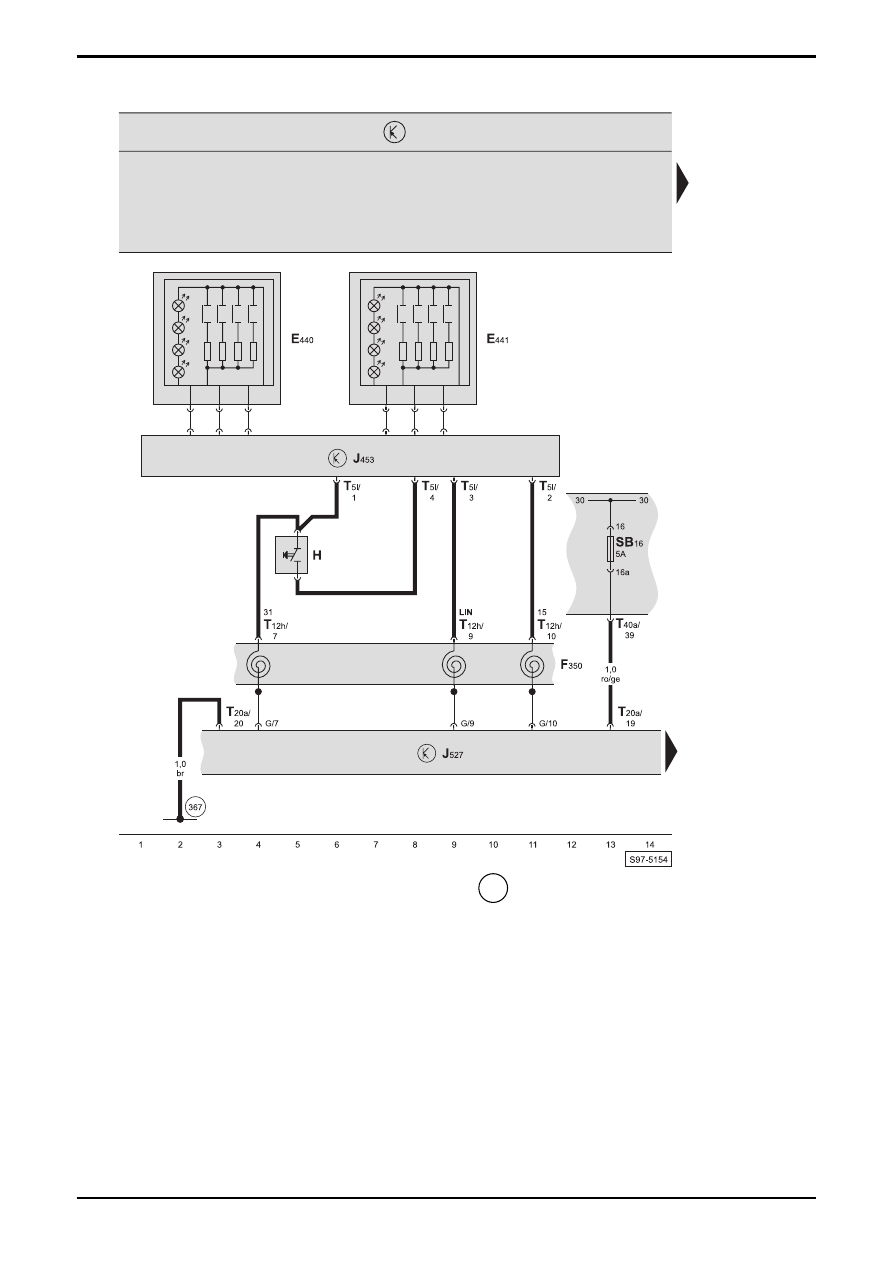

Multifunktionstasten im Lenkrad, Steuergerät für Multifunktionslenkrad, Steuergerät für Lenksäulenelektronik,
Wickelfeder, E-box, (gilt für 2,0 l/147 kW)

E440  -  Multifunktionstasten im Lenkrad links
E441  -  Multifunktionstasten im Lenkrad rechts
F350 - Wickelfeder
H -

Signalhornbetätigung

J453  -  Steuergerät für Multifunktionslenkrad, im Lenkrad
J527 - Steuergerät

für

Lenksäulenelektronik

SB16  -  Sicherung -16-, in der E-Box
T5l

-  Steckverbindung, 5-fach, am Steuergerät für

Multifunktionslenkrad

T12h  -  Steckverbindung, 12-fach, an der Wickelfeder, im

Lenkrad

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T40a  -  Steckverbindung, 40-fach, an der E-Box

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

Nr.45/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

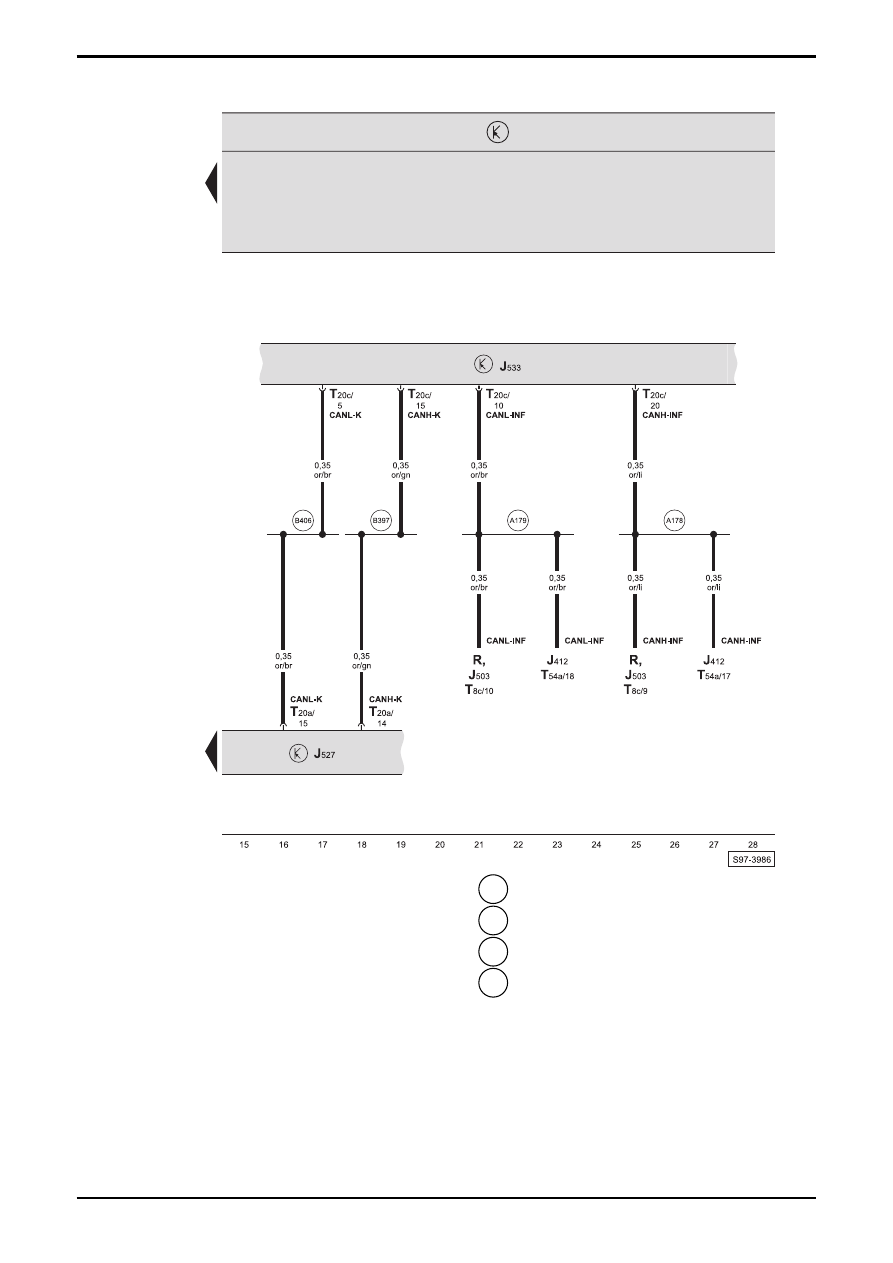

Steuergerät für Lenksäulenelektronik, Diagnose-Interface für Datenbus

J412 - Steuergerät

für

Bedienungselektronik

des

Handys

(Interface-Box), unter dem Beifahrersitz

J503 - Steuergerät

für

Radio-Navigationssystem

J527 - Steuergerät

für

Lenksäulenelektronik

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

R -

Radio

T8c

-  Steckverbindung, 8-fach, am Radio oder am

Steuergerät für Radio-Navigationssystem (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T54a  -  Steckverbindung, 54-fach, am Steuergerät für

Bedienungselektronik des Handys (Interface-Box)

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum
