Skoda Octavia II: Elektrische Schaltungen - Teil 68

OCTAVIA II

 Stromlaufplan

Nr.11/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

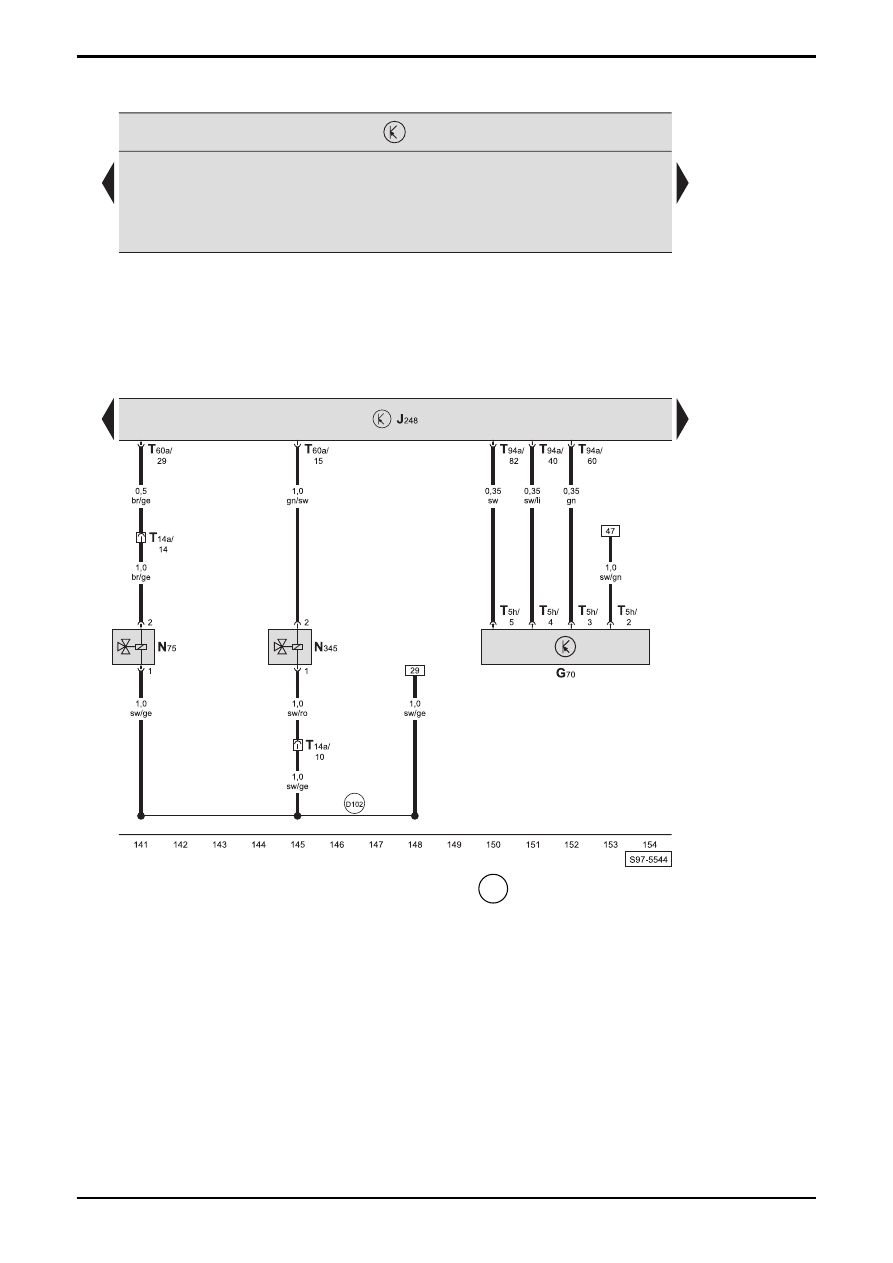

Steuergerät für Dieseldirekteinspritzanlage, Luftmassenmesser, Magnetventil für Ladedruckbegrenzung,
Umschaltventil für Kühler Abgasrückführung

G70 -

Luftmassenmesser

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N75 -

Magnetventil

für

Ladedruckbegrenzung

N345 - Umschaltventil

für

Kühler

Abgasrückführung

T5h

-  Steckverbindung, 5-fach, am Luftmassenmesser

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 D102

-  Verbindung (87a), im Leitungsstrang Motorraum

Nr.11/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

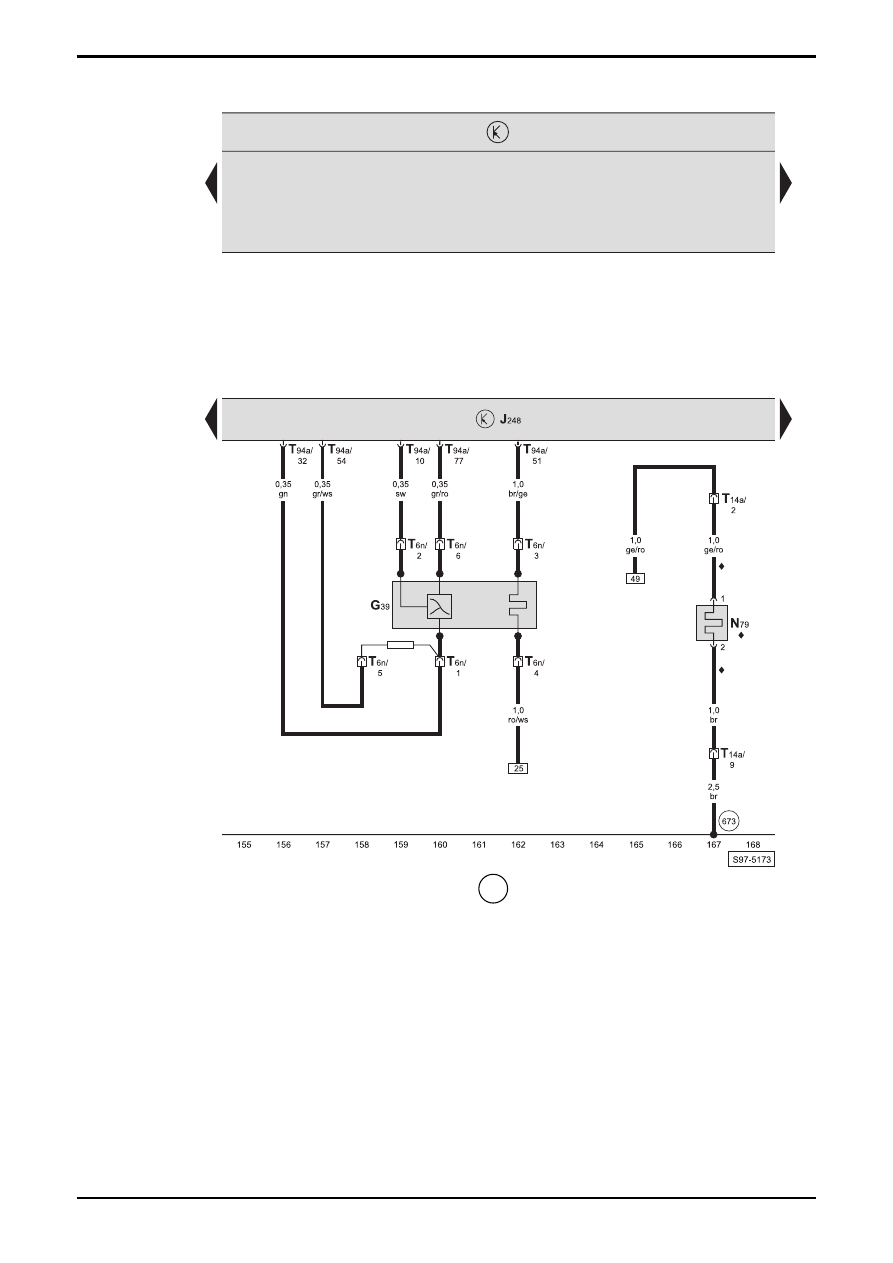

Steuergerät für Dieseldirekteinspritzanlage, Lambdasonde, Heizwiderstand für Kurbelgehäuseentlüftung

G39 -

Lambdasonde

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N79 -

Heizwiderstand

für

Kurbelgehäuseentlüftung

T6n

-  Steckverbindung, 6-fach, an der Lambdasonde

(schwarz), an der Stirnwand links

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

♦

-  nur bei Fahrzeugen mit Sonderausstattung

OCTAVIA II

 Stromlaufplan

Nr.11/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

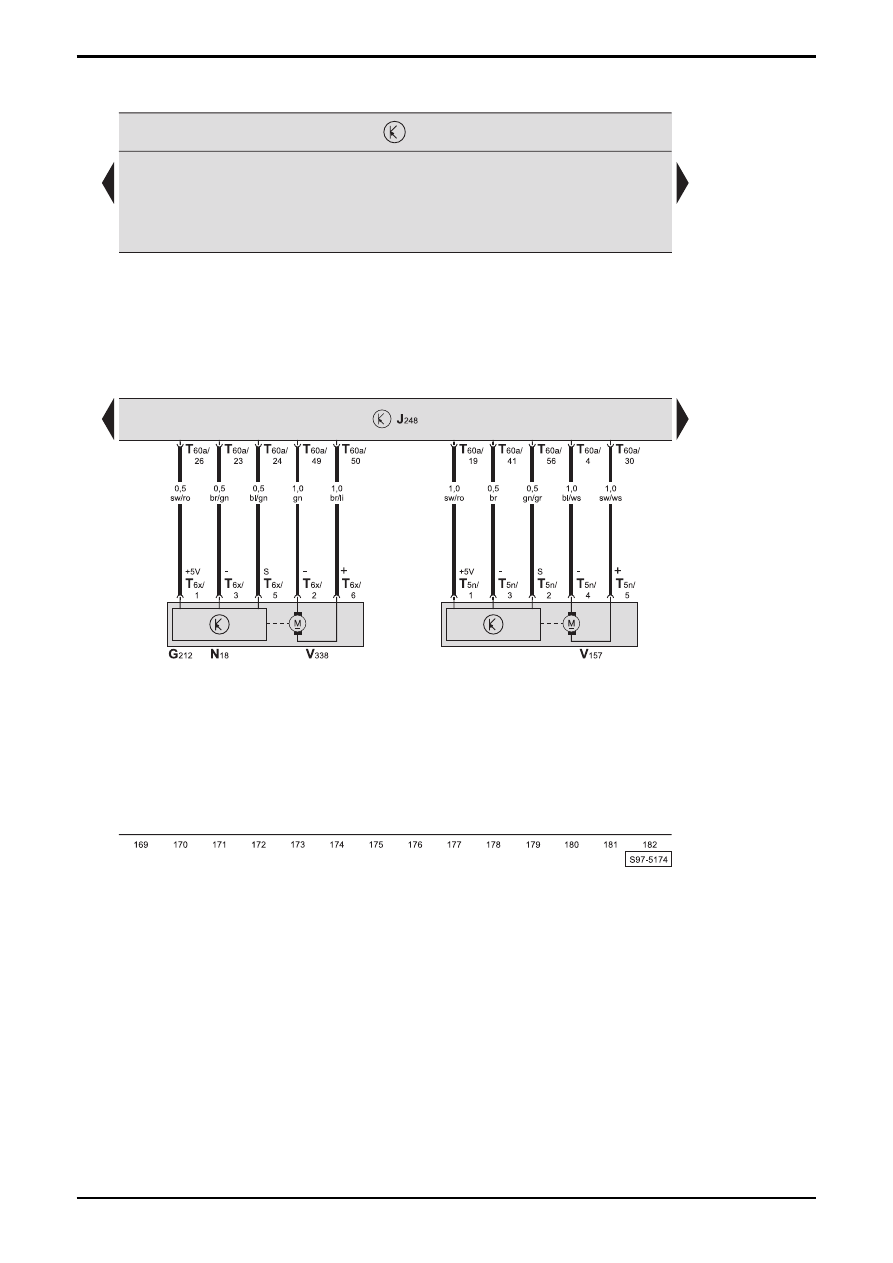

Steuergerät für Dieseldirekteinspritzanlage, Stellmotor für Abgasrückführung, Potentiometer für
Abgasrückführung, Motor für Saugrohrklappe

G212 - Potentiometer für

Abgasrückführung

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N18 -

Ventil

für

Abgasrückführung

T5n

-  Steckverbindung, 5-fach, am Motor für

Saugrohrklappe

T6x

-  Steckverbindung, 6-fach, am Stellmotor für

Abgasrückführung

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
V157  -  Motor für Saugrohrklappe
V338 - Stellmotor

für

Abgasrückführung

Nr.11/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

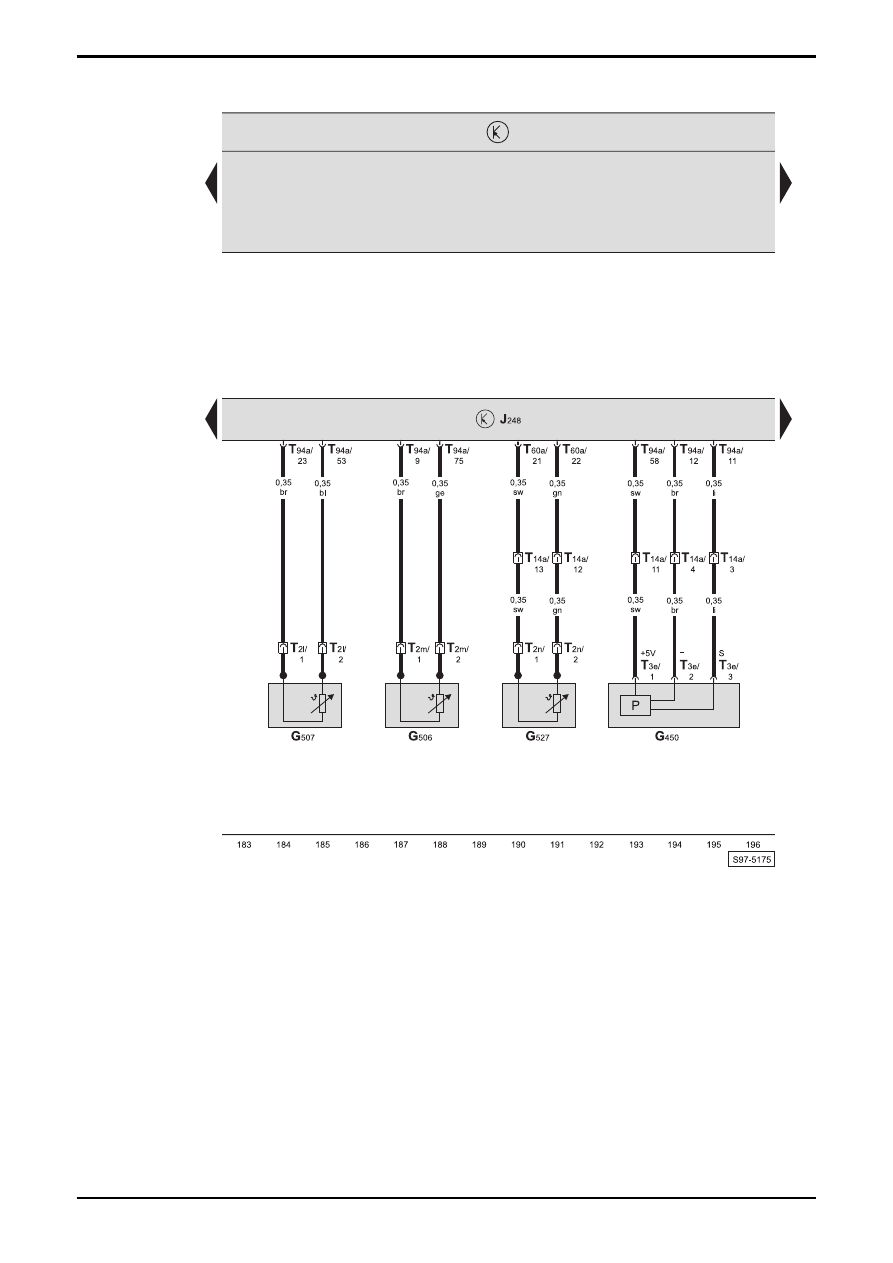

Steuergerät für Dieseldirekteinspritzanlage, Drucksensor -1- für Abgas, Geber für Temperatur vor Partikelfilter,
Geber für Temperatur vor Turbolader, Geber für Temperatur nach Partikelfilter

G450  -  Drucksensor -1- für Abgas, im Halter am Motor
G506  -  Geber für Temperatur vor Partikelfilter
G507 - Geber

für

Temperatur

vor

Turbolader

G527  -  Geber für Temperatur nach Partikelfilter
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T2l

-  Steckverbindung, 2-fach, am Geber für Temperatur

vor Turbolader (schwarz), an der Stirnwand links

T2m  -  Steckverbindung, 2-fach, am Geber für Temperatur

vor Partikelfilter (braun), an der Stirnwand links

T2n

-  Steckverbindung, 2-fach, am Geber für Temperatur

nach Partikelfilter (orange), an der Stirnwand links

T3e

-  Steckverbindung, 3-fach, am Drucksensor -1- für

Abgas

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät
