Skoda Octavia II: Elektrische Schaltungen - Teil 67

OCTAVIA II

 Stromlaufplan

Nr.11/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

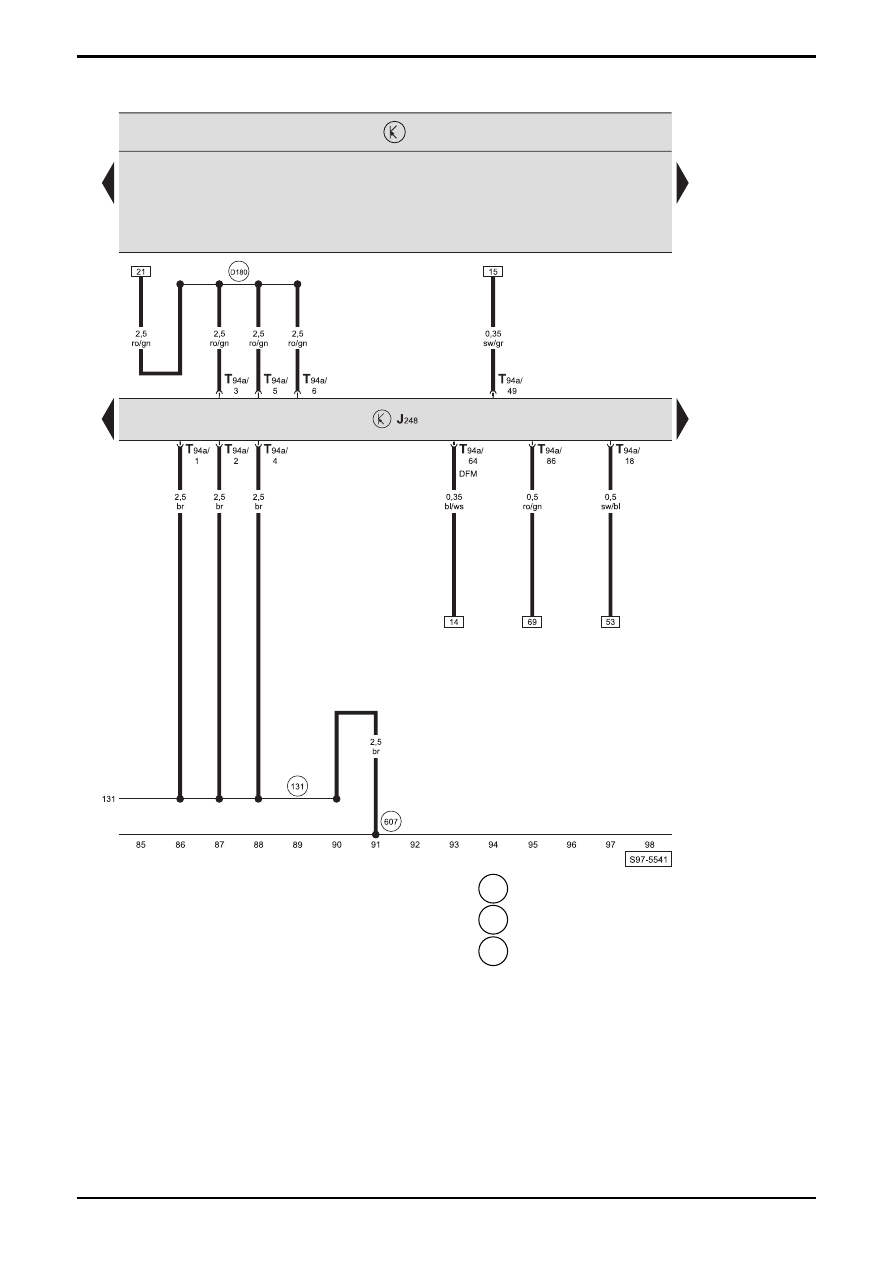

Steuergerät für Dieseldirekteinspritzanlage

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

  607  -  Massepunkt, im Wasserkasten links

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum

Nr.11/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

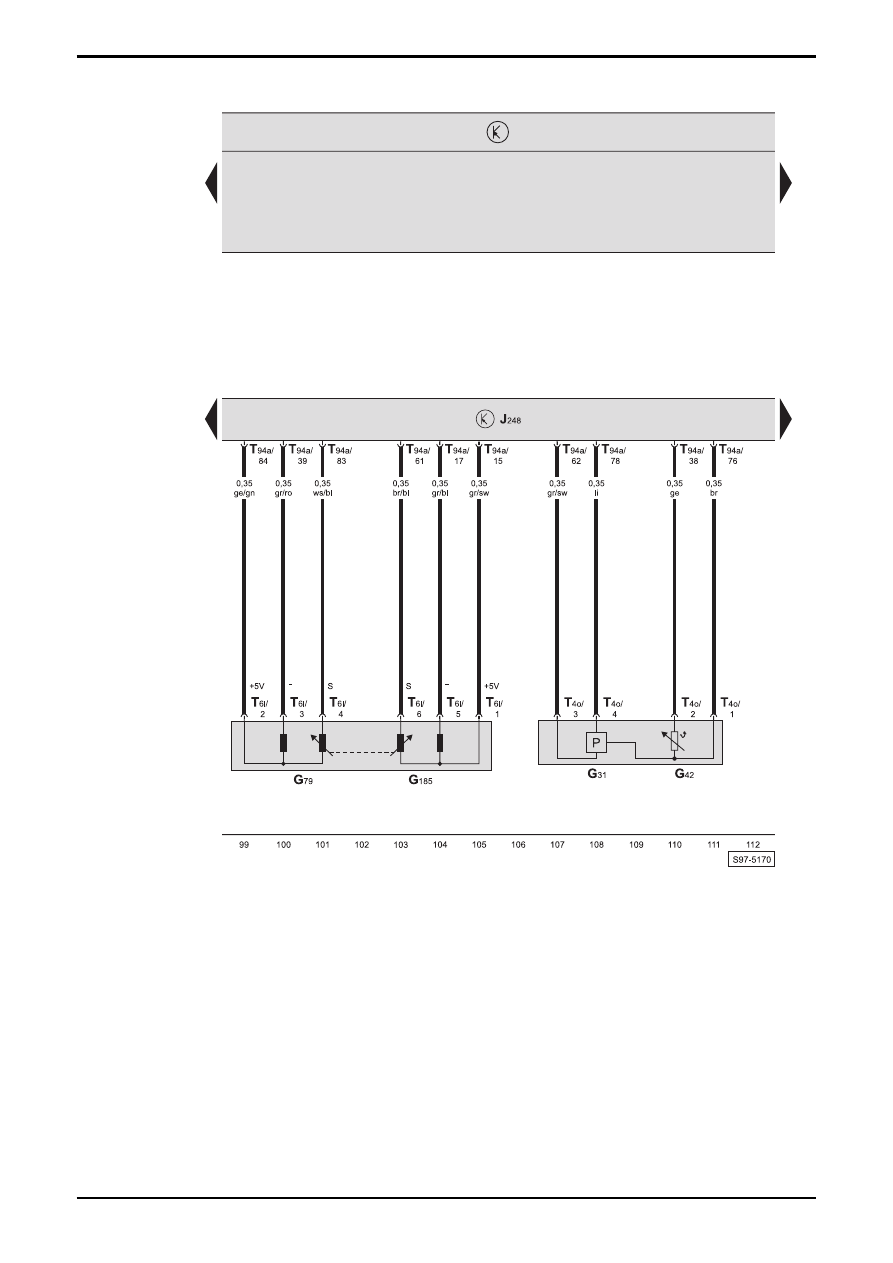

Steuergerät für Dieseldirekteinspritzanlage, Geber für Gaspedalstellung, Geber für Ladedruck, Geber für
Ansauglufttemperatur

G31 -

Geber

für

Ladedruck

G42 -

Geber

für

Ansauglufttemperatur

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T4o

-  Steckverbindung, 4-fach, am Geber für Ladedruck

und Ansauglufttemperatur

T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.11/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

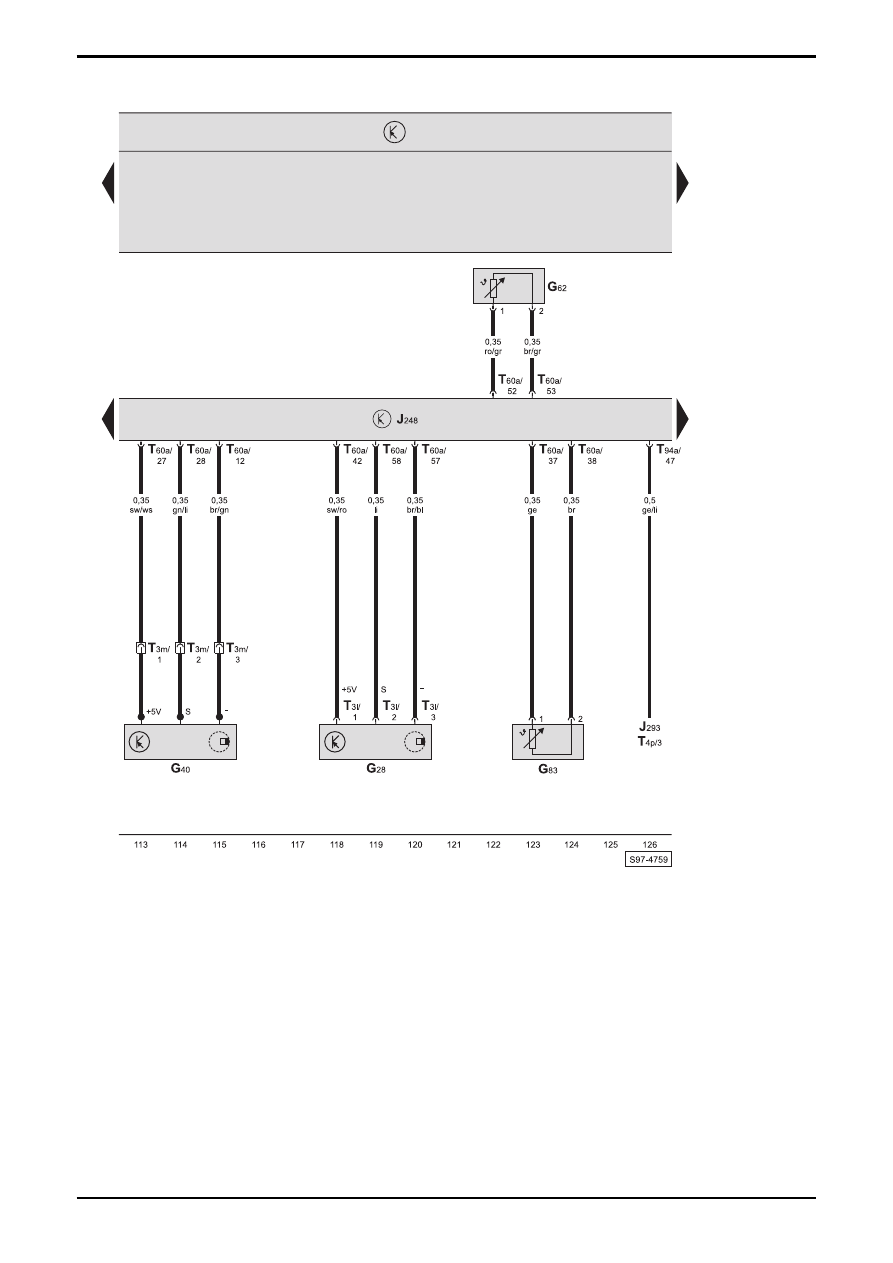

Steuergerät für Dieseldirekteinspritzanlage, Geber für Motordrehzahl, Geber für Nockenwellenposition, Geber für
Kühlmitteltemperatur, Kühlmitteltemperaturgeber am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G62

-  Geber für Kühlmitteltemperatur

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

Nr.11/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

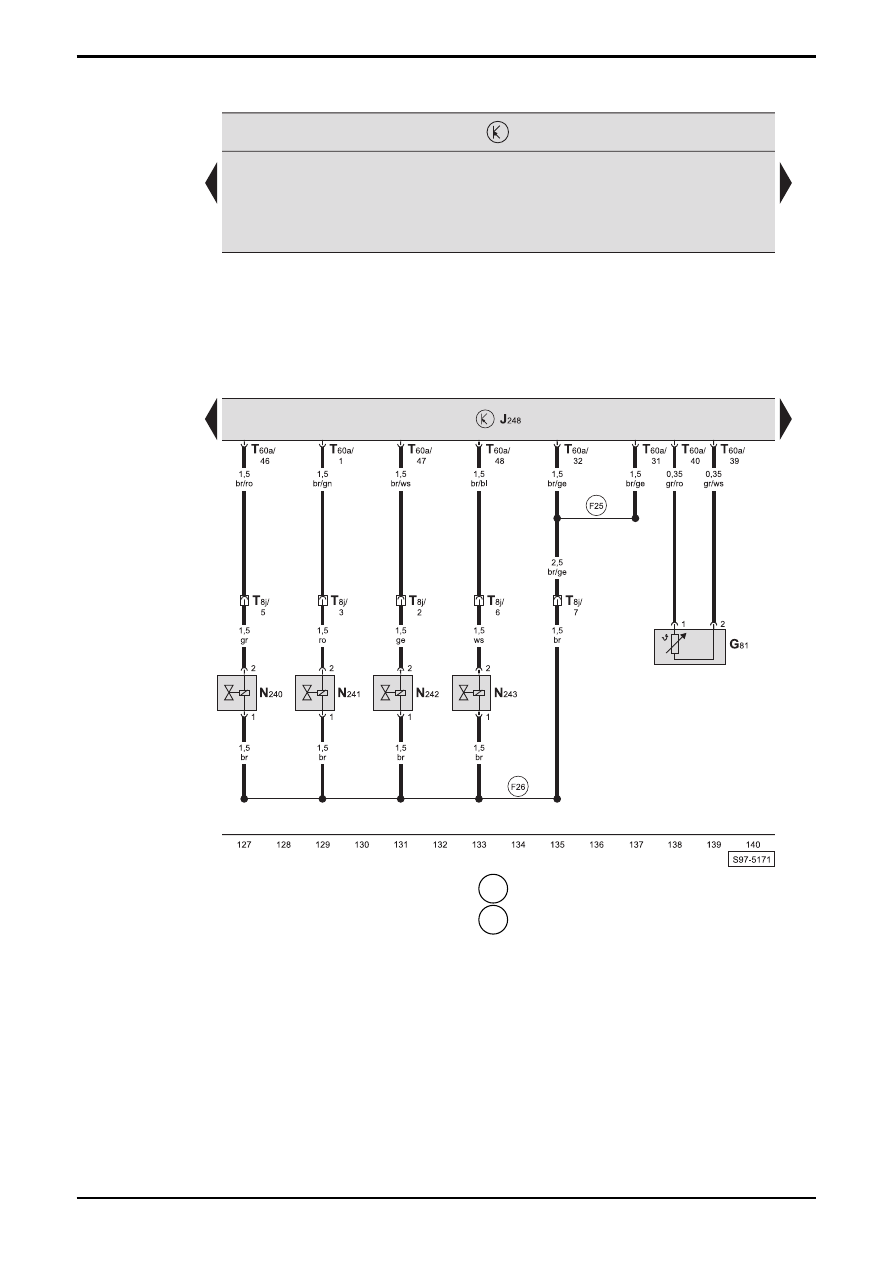

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstofftemperatur, Ventile für Pumpe - Düse

G81

-  Geber für Kraftstofftemperatur

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N240  -  Ventil für Pumpe - Düse, Zylinder 1
N241  -  Ventil für Pumpe - Düse, Zylinder 2
N242  -  Ventil für Pumpe - Düse, Zylinder 3
N243  -  Ventil für Pumpe - Düse, Zylinder 4
T8j

-  Steckverbindung, 8-fach, am Zylinderkopf

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 F25  -  Verbindung (Masse), im Leitungsstrang

Motorvorverkabelung

  F26  -  Verbindung (Masse), im Leitungsstrang Zylinderkopf
