Skoda Octavia II: Elektrische Schaltungen - Teil 64

OCTAVIA II

 Stromlaufplan

Nr.10/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

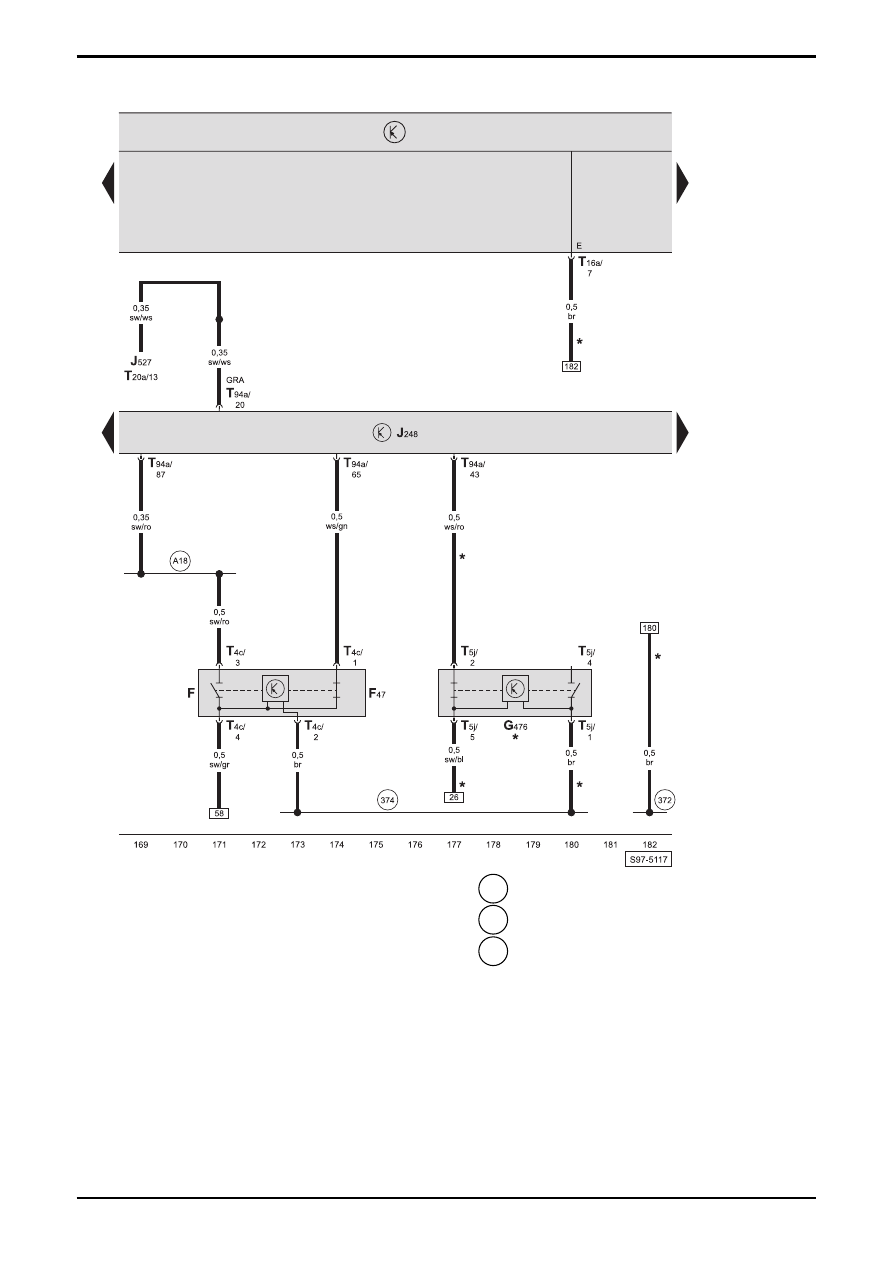

Steuergerät für Dieseldirekteinspritzanlage, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

Nr.10/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

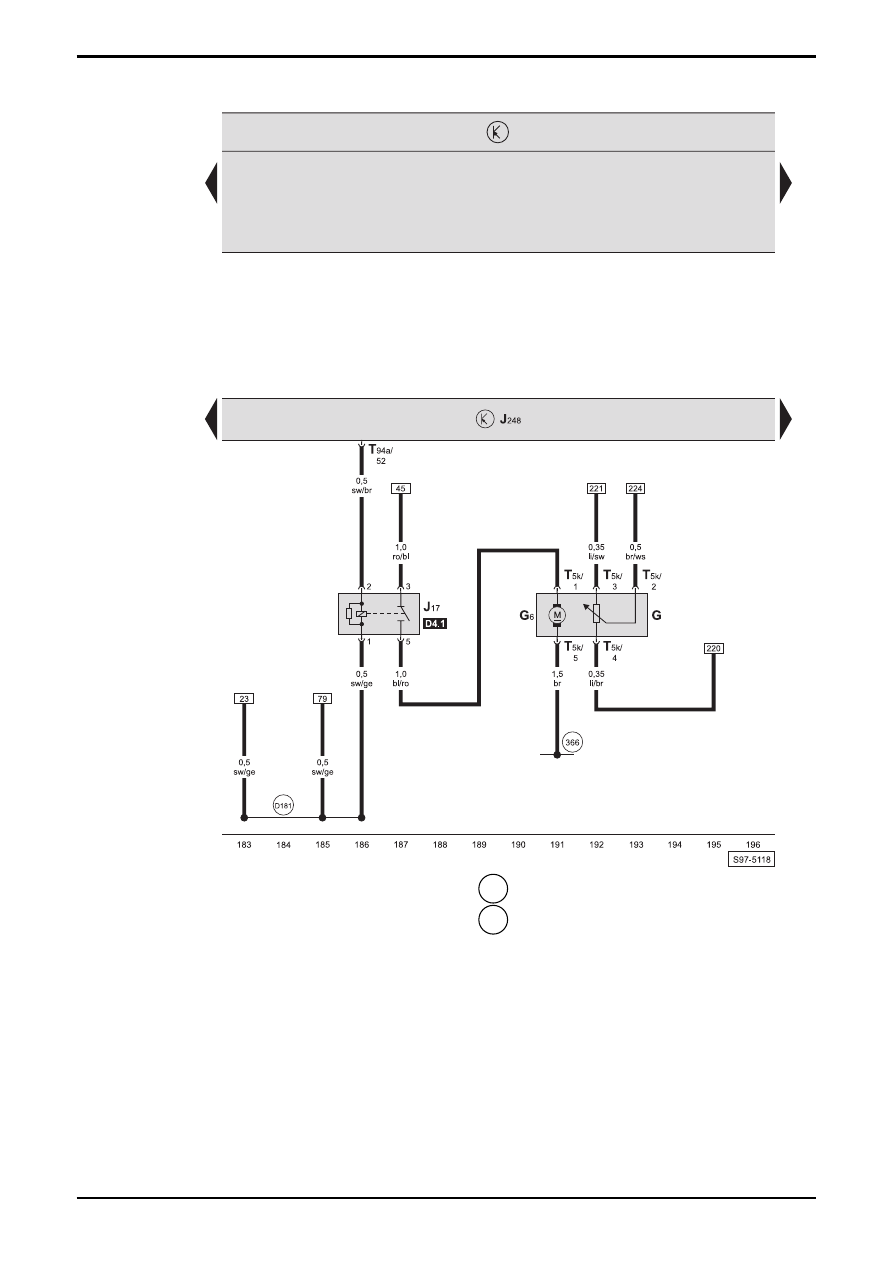

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstoffvorratsanzeige, Kraftstoffpumpe,
Kraftstoffpumpenrelais

G

-  Geber für Kraftstoffvorratsanzeige

G6 -

Kraftstoffpumpe

J17

-  Kraftstoffpumpenrelais, am Zusatzrelaishalter unter

Schalttafel

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T5k

-  Steckverbindung, 5-fach, an der Kraftstoffpumpe

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

 D181

-  Verbindung -2- (87a), im Leitungsstrang Motorraum

OCTAVIA II

 Stromlaufplan

Nr.10/17

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

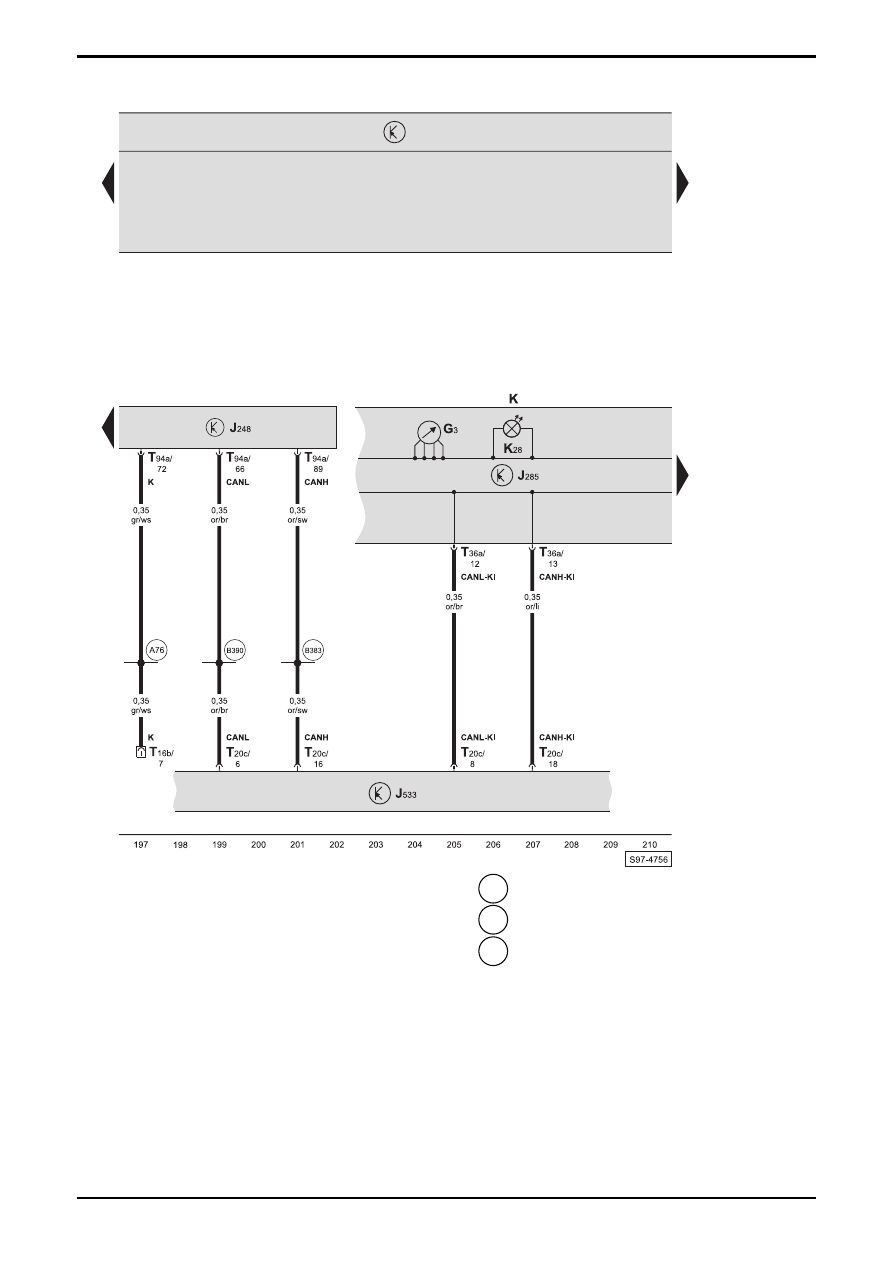

Steuergerät für Dieseldirekteinspritzanlage, Diagnose-Interface für Datenbus, Schalttafeleinsatz, Kontrolllampen,
Kühlmitteltemperaturanzeige

G3 -

Kühlmitteltemperaturanzeige

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K28

-  Kontrolllampe für Kühlmitteltemperatur und

Kühlmittelmangelanzeige

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

Nr.10/18

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

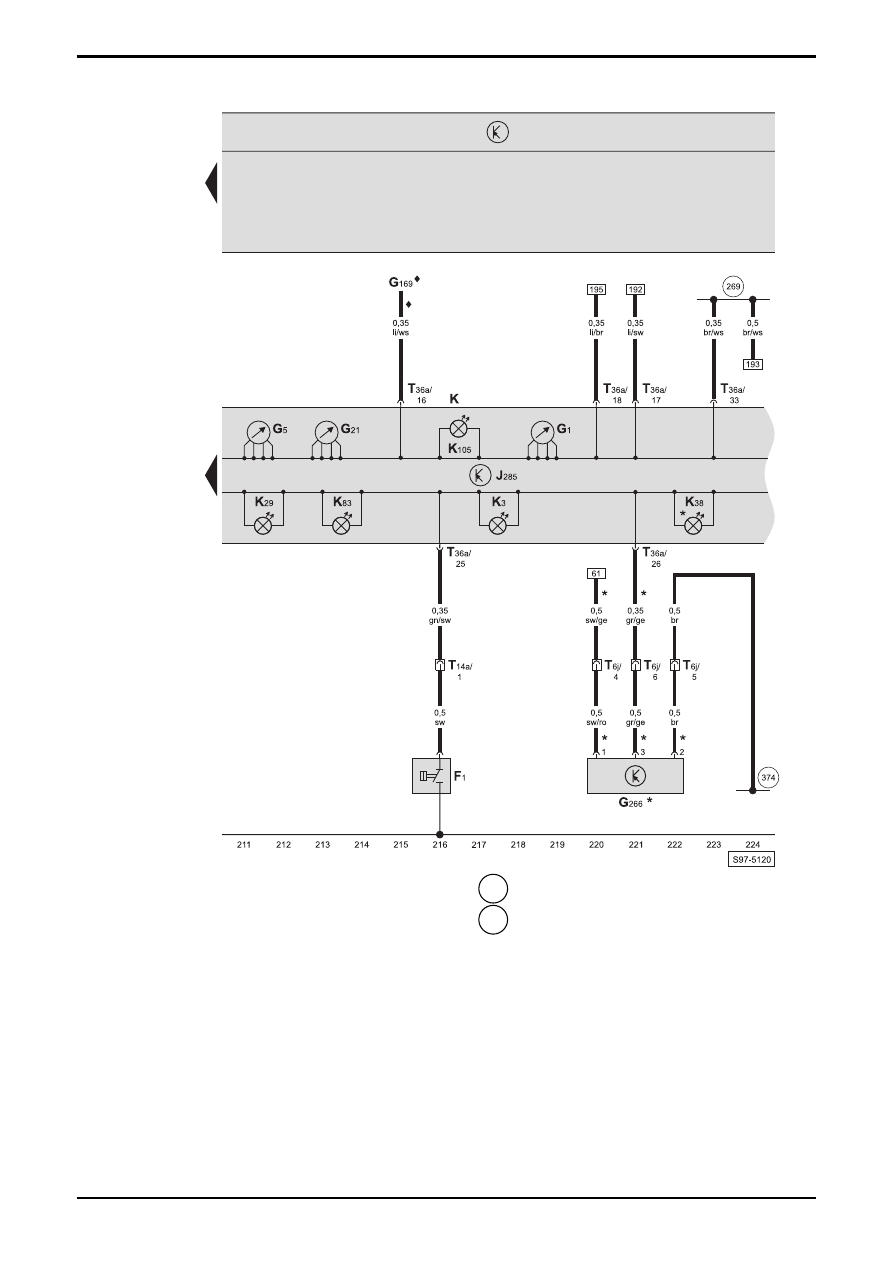

Schalttafeleinsatz, Kontrolllampen, Kraftstoffvorratsanzeige, Drehzahlmesser, Geschwindigkeitsmesser,
Öldruckschalter, Geber für Ölstand/-temperatur

F1 -

Öldruckschalter

G1 -

Kraftstoffvorratsanzeige

G5 -

Drehzahlmesser

G21 -

Geschwindigkeitsmesser

G169 - Kraftstoffvorratsgeber

-2-

G266 - Geber

für

Ölstand/-temperatur

J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K3 -

Kontrolllampe

für

Öldruck

K29 -

Kontrolllampe

für

Vorglühzeit

K38 -

Kontrolllampe

für

Ölstand

K83 -

Abgas-Warnleuchte

K105  -  Kontrolllampe für Kraftstoffreserve
T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 269  -  Masseverbindung (Gebermasse) -1-, im

Schalttafelleitungsstrang

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Wartungsintervallverlängerung (WIV)

♦ -

nur

bei

Fahrzeugen

mit

Allradantrieb
