Skoda Octavia II: Elektrische Schaltungen - Teil 63

OCTAVIA II

 Stromlaufplan

Nr.10/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

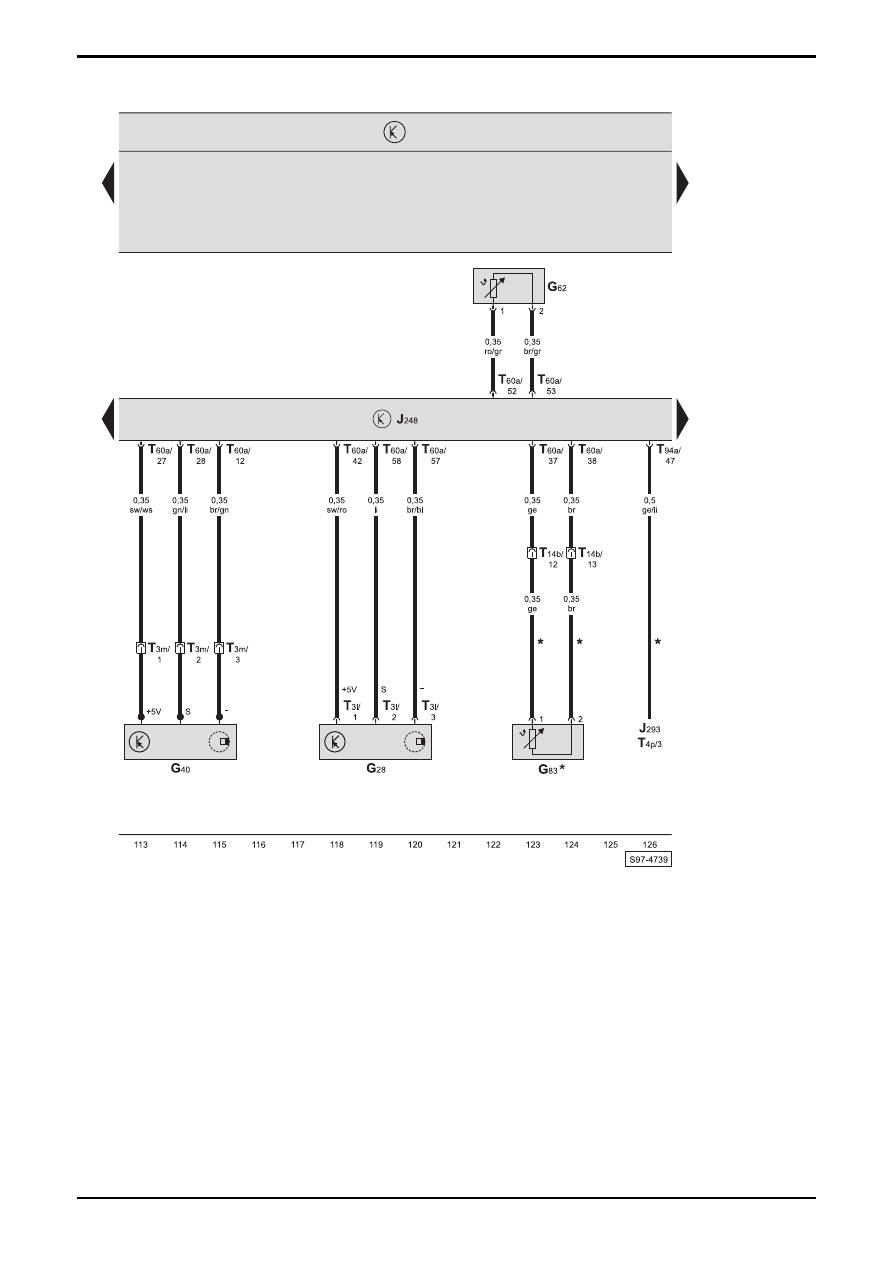

Steuergerät für Dieseldirekteinspritzanlage, Geber für Motordrehzahl, Geber für Nockenwellenposition, Geber für
Kühlmitteltemperatur, Kühlmitteltemperaturgeber am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G62

-  Geber für Kühlmitteltemperatur

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T14b  -  Steckverbindung, 14-fach, im Motorraum am

Radhaus links (schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters

Nr.10/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

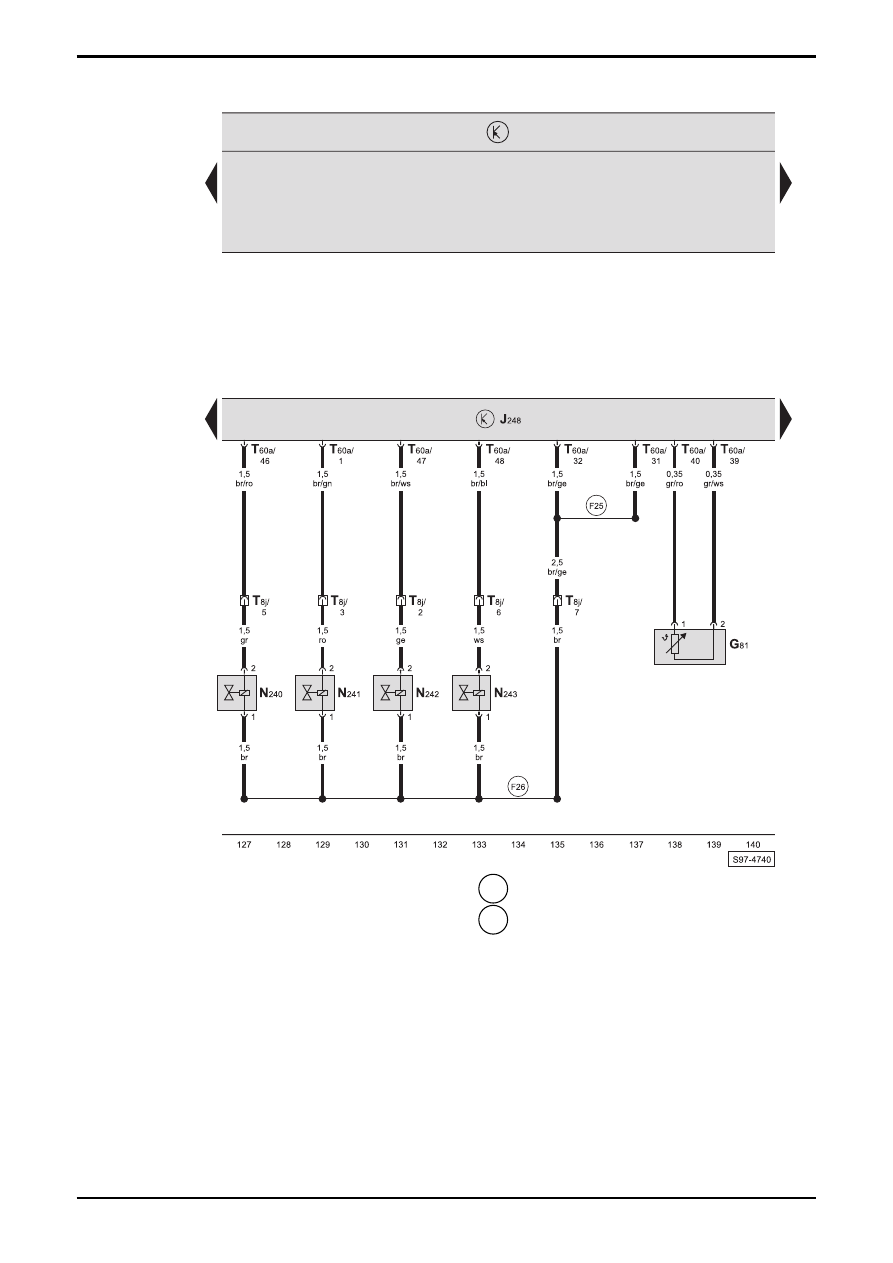

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstofftemperatur, Ventile für Pumpe - Düse

G81

-  Geber für Kraftstofftemperatur

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N240  -  Ventil für Pumpe - Düse, Zylinder 1
N241  -  Ventil für Pumpe - Düse, Zylinder 2
N242  -  Ventil für Pumpe - Düse, Zylinder 3
N243  -  Ventil für Pumpe - Düse, Zylinder 4
T8j

-  Steckverbindung, 8-fach, am Zylinderkopf

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 F25  -  Verbindung (Masse), im Leitungsstrang

Motorvorverkabelung

  F26  -  Verbindung (Masse), im Leitungsstrang Zylinderkopf

OCTAVIA II

 Stromlaufplan

Nr.10/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

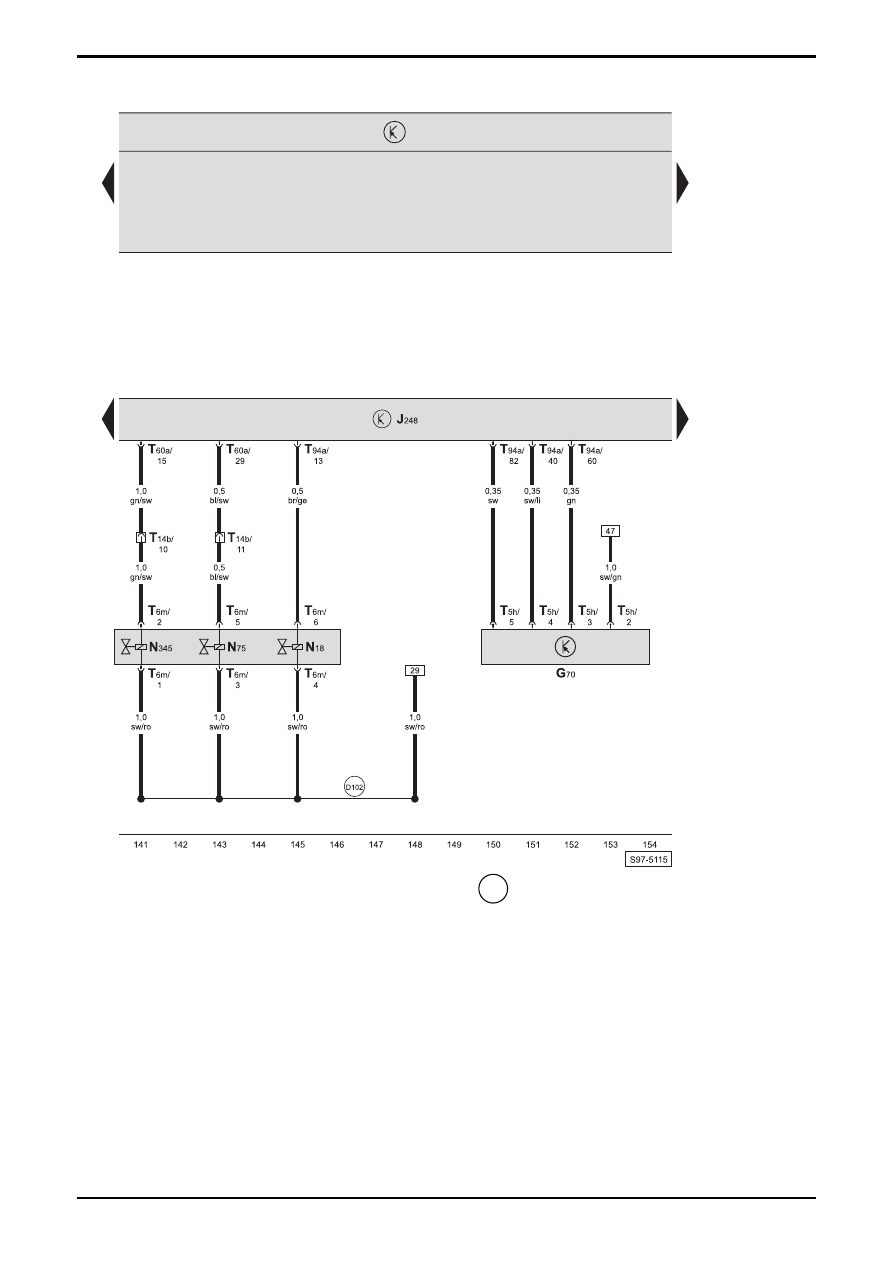

Steuergerät für Dieseldirekteinspritzanlage, Luftmassenmesser, Ventil für Abgasrückführung, Magnetventil für
Ladedruckbegrenzung, Umschaltventil für Kühler Abgasrückführung

G70 -

Luftmassenmesser

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N18 -

Ventil

für

Abgasrückführung

N75 -

Magnetventil

für

Ladedruckbegrenzung

N345 - Umschaltventil

für

Kühler

Abgasrückführung

T5h

-  Steckverbindung, 5-fach, am Luftmassenmesser

T6m  -  Steckverbindung, 6-fach, am Ventilblock
T14b  -  Steckverbindung, 14-fach, im Motorraum am

Radhaus links (schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 D102

-  Verbindung (87a), im Leitungsstrang Motorraum

Nr.10/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

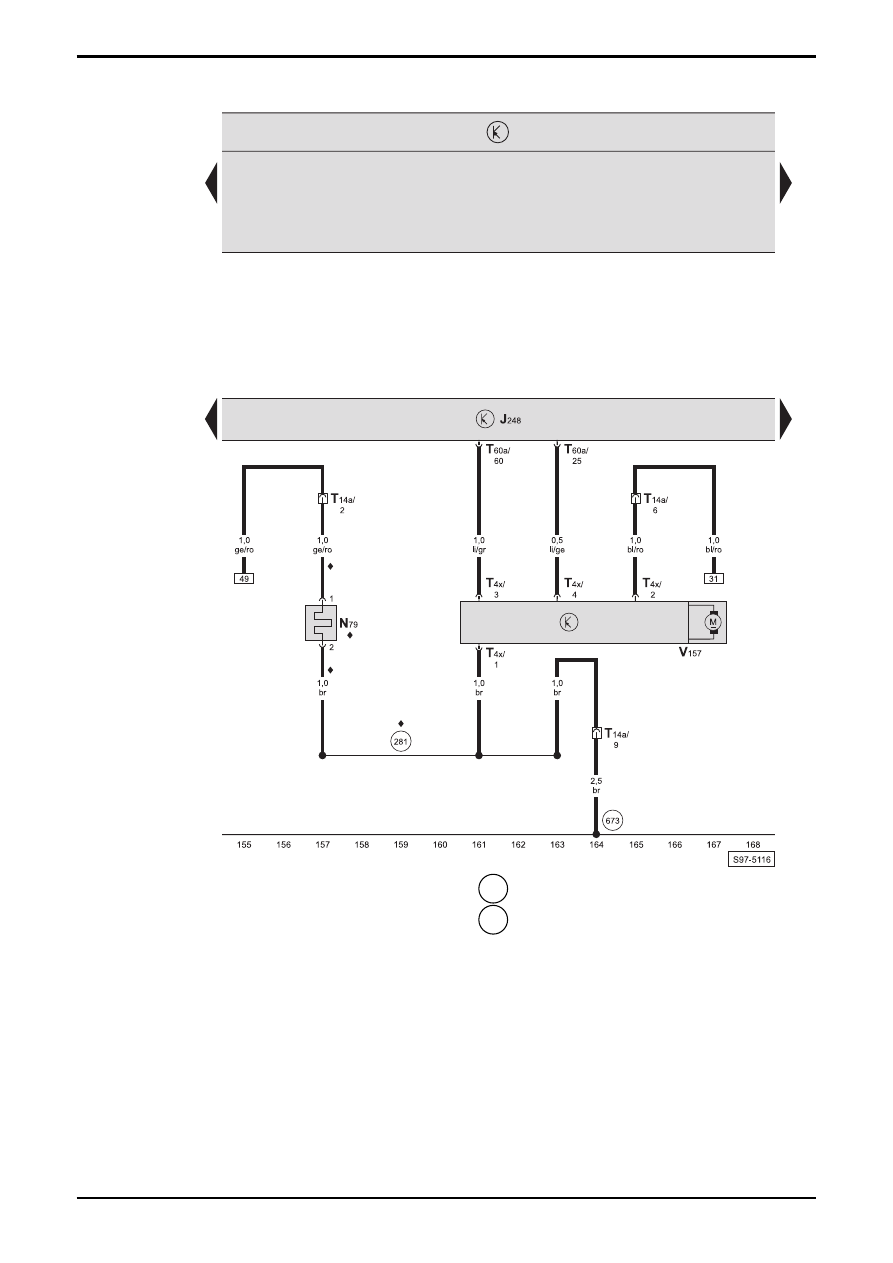

Steuergerät für Dieseldirekteinspritzanlage, Motor für Saugrohrklappe, Heizwiderstand für
Kurbelgehäuseentlüftung

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N79 -

Heizwiderstand

für

Kurbelgehäuseentlüftung

T4x

-  Steckverbindung, 4-fach, am Motor für

Saugrohrklappe

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
V157  -  Motor für Saugrohrklappe

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

♦

-  nur bei Fahrzeugen mit Sonderausstattung
