Извлечение и установка насоса сцепления “Haldex“

39

39-9

Извлечение и установка

насоса сцепления “Hal-

dex“

Извлечение

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Гаечный ключ с тарированным моментом затяжки

♦

Приемный сосуд

–

Выключить зажигание.

–

Поместить под главной передачей приемный

сосуд.

–

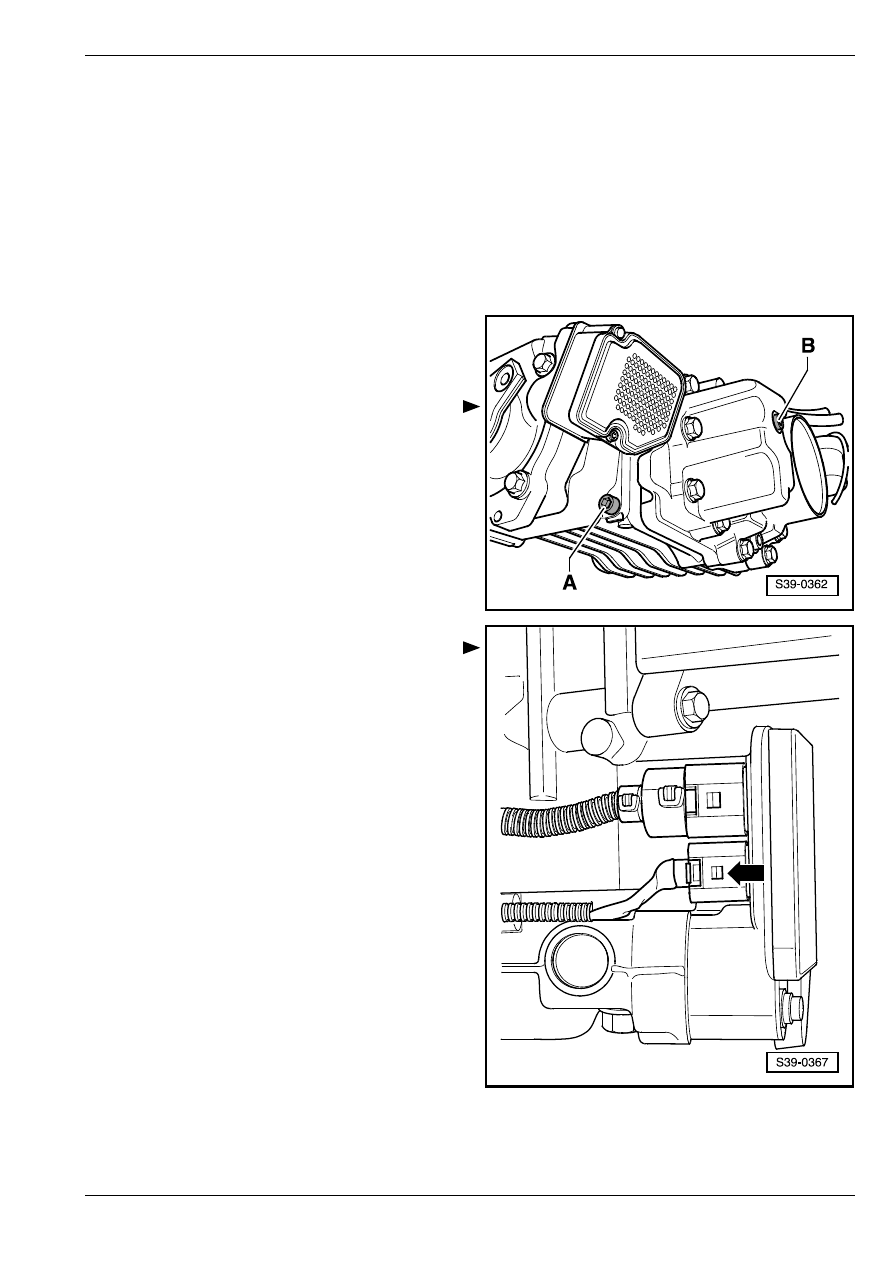

Вывинтить рeзьбoвую прoбку для контроля уровня

-В-.

–

Вывинтив резьбовую пробку маслосливного

отверстия -A-, слить все масло сцепления “Hal-

dex“.

–

Навинтить рeзьбoвую прoбку маслосливного

отверстия -А- с новым уплотнительным кольцом и

затянуть с приложением 30 Нм.

–

Опустить главную передачу слегка вниз, для чего

необходимо вывинтить крепежный винт на

переднем корпусе подшипника главной передачи

прибл. на 7 поворотов.

–

Отсоединить штекерный соединитель насоса

-стрелка- от блока управления.

Извлечение и установка насоса сцепления “Haldex“

39

–

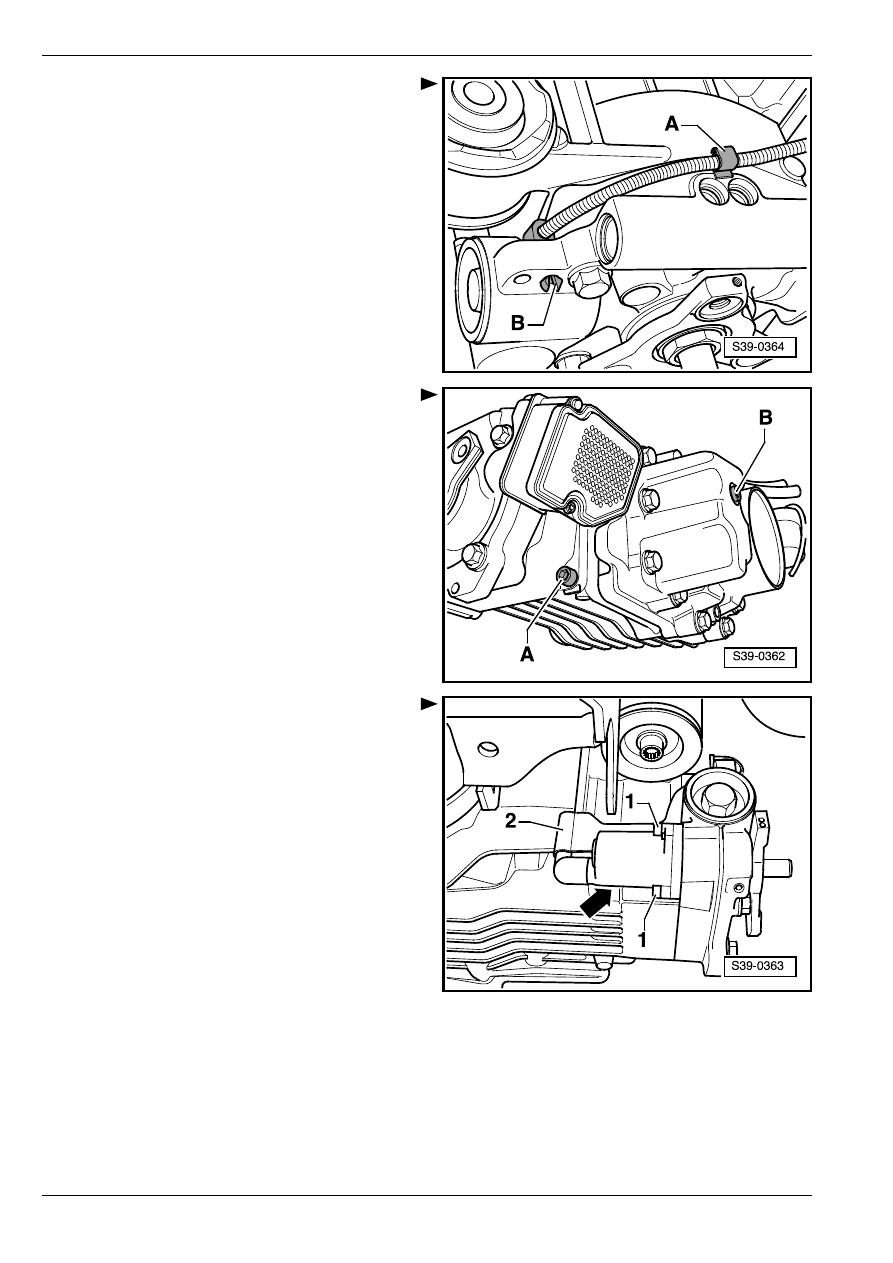

Отсоединить жгут проводов вместе с держателем

-A- от картера и оставить свободно свисать.

–

Нажав фиксаторы -B-, засунуть их как можно

далее в отверстие в картере.

–

Навинтить обратно рeзьбoвую прoбку для

контроля -В- с новым уплотнительным кольцом и

затянуть с приложением 15 Нм.

–

Вывинтить крепежные винты насоса -1-.

–

Извлечь насос -стрелка- вместе с кожухом

проводов -2- из картера сцепления “Haldex“.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

Извлечение и установка насоса сцепления “Haldex“

39

–

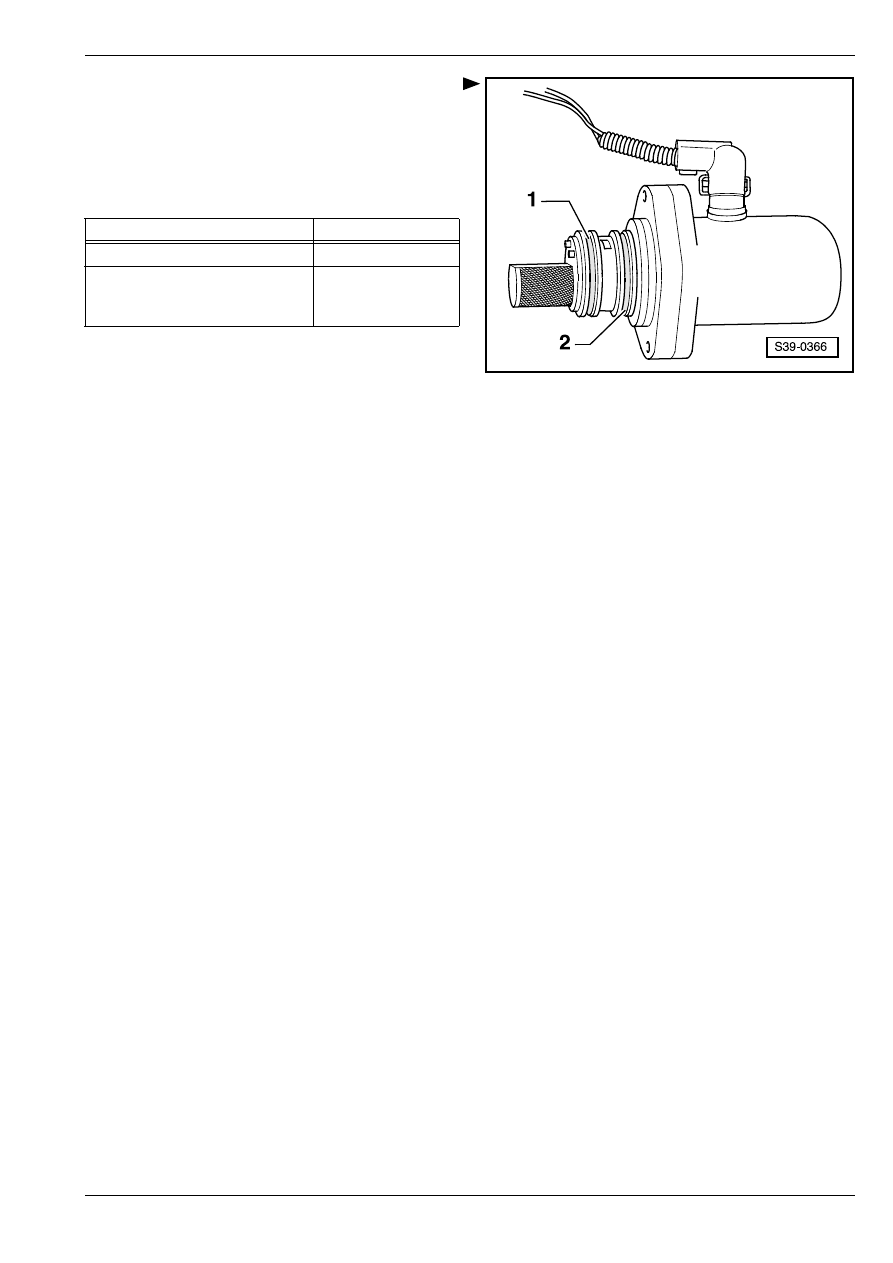

Заменить уплотнительные кольца круглого

сечения -1- и -2-.

–

Уплотнительные кольца круглого сечения -1- и -2-

смазать слегка маслом для тяжелых условий

работы для сцепления “Haldex“.

Момент затяжки

Деталь конструкции

Нм

Насос – сцепление “Haldex“

6

Главная передача заднего

моста – балка крепления

подвески

1)

60 + 90

°

1)

эти винты пoдлeжaт зaмeнe
