Замена уплотнительного кольца для фланца и карданного

вала на встроенной главной передаче заднего моста

39

39-8

Замена

уплотнительного

кольца для фланца и

карданного вала на

встроенной главной

передаче заднего моста

Извлечение

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Приемная ванна

♦

Гаечный ключ с тарированным моментом затяжки

♦

Съемник -T10037-

♦

Съемник -Kukko 12/1-

♦

Рычaг для выпрeccoвывaния -MP3-418-

♦

Зaгoнoчное устройство -T10049-

♦

Контропора -T30004-

–

Удалить заднюю часть системы выпуска ОГ
⇒ Соответствующий двигатель; Рем.гр. 26 .

–

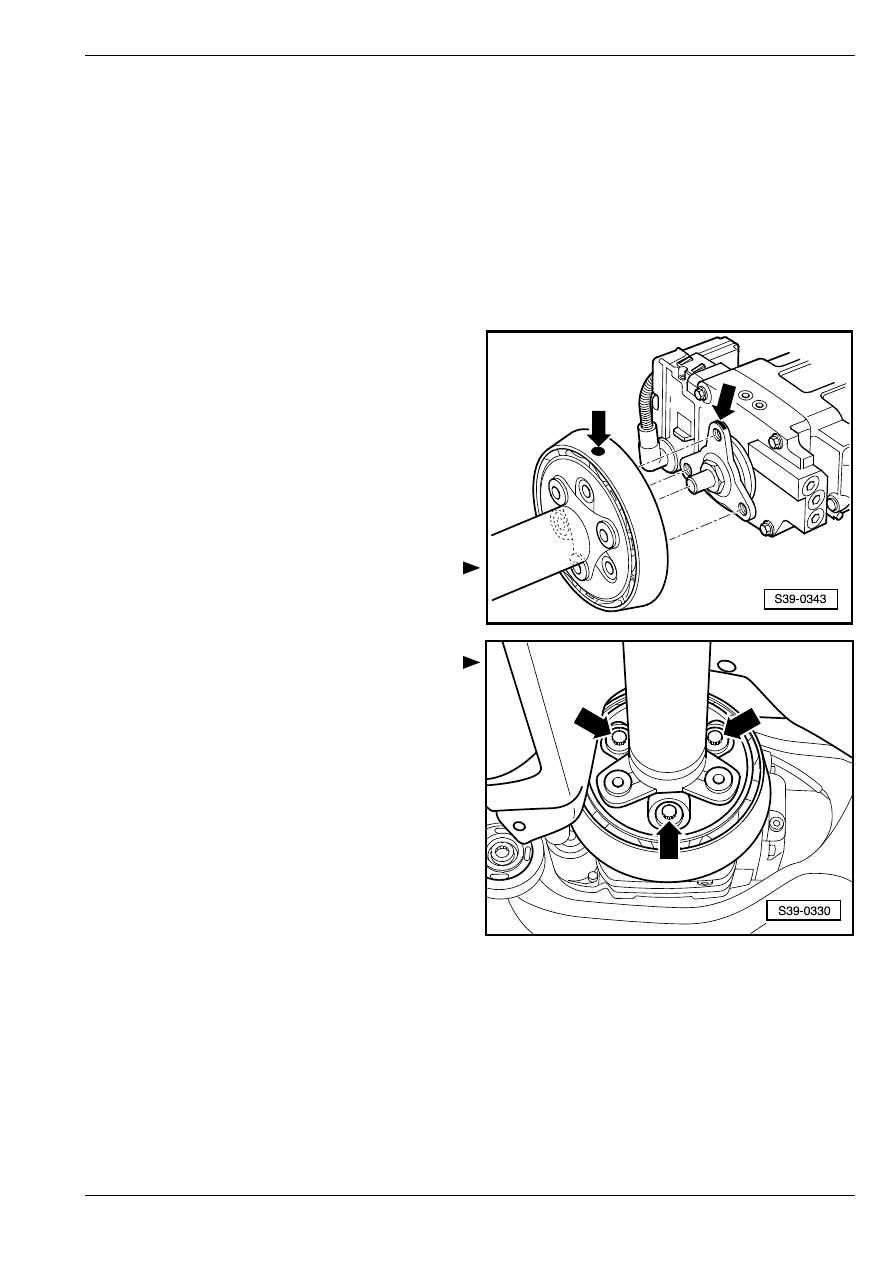

Проверить наличие на диске шарнира и на

фланце сцепления “Haldex“ отметки (цветной

точки) -стрелки-. В отрицательном случае

отметить взаимоположение диска шарнира и

фланца на сцеплении “Haldex“ -стрелки-.

–

Отвинтить заднюю часть карданного вала с

диском шарнира и гасителем колебаний от

главной передачи -стрелки-.

–

Снять карданный вал осторожно с центрирующей

цапфы на главной передаче заднего моста.

–

Подпереть карданный вал.

Замена уплотнительного кольца для фланца и карданного

вала на встроенной главной передаче заднего моста

39

–

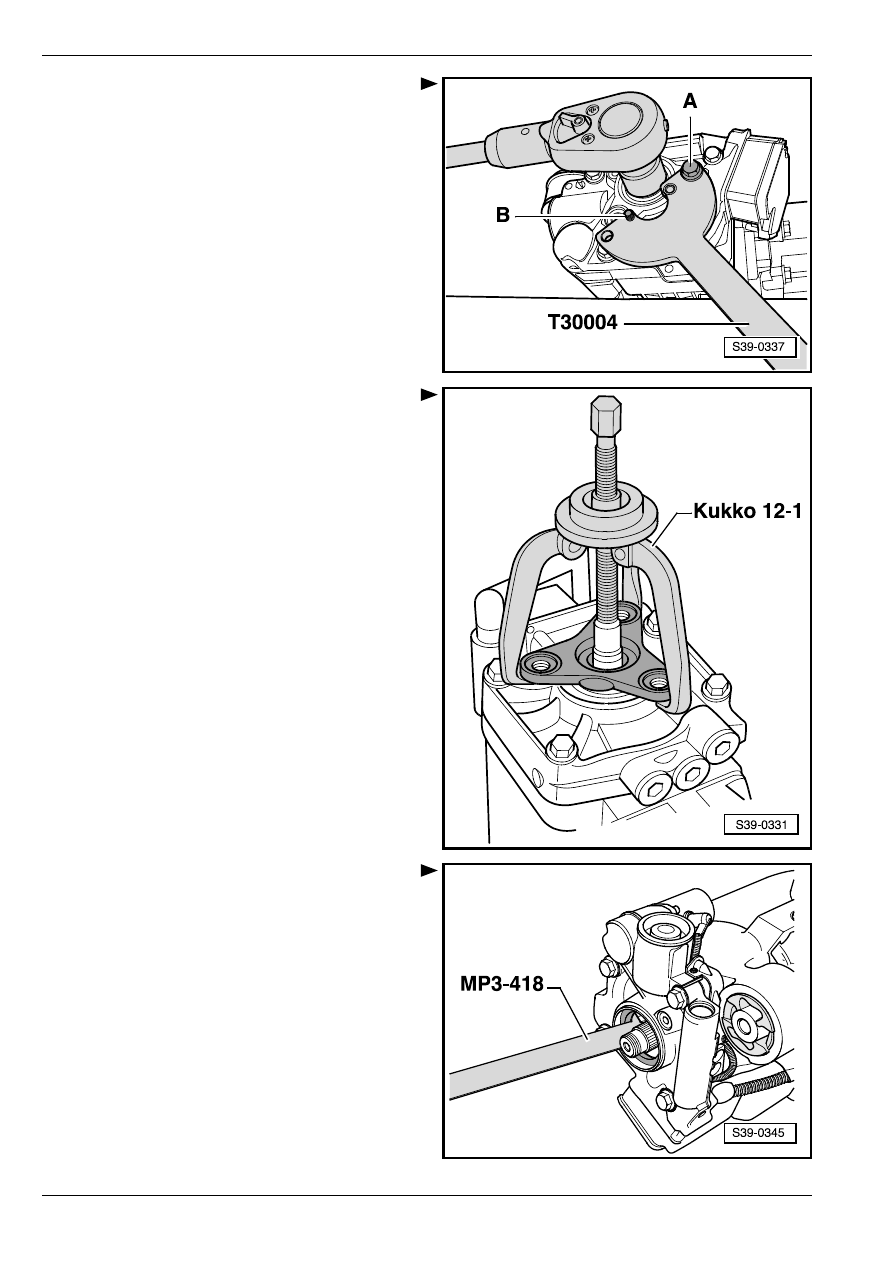

Отвинтить шестигранную гайку фланца

карданного вала.

-A- винт M 10 x 25

-B- винт с внутренним шестигранником в головке M8

x 15 (ввинчивается в рычаг -T30004- с другой

стороны)

–

Снять фланец карданного вала. В случае трудной

смещаемости воспользоваться съемником

-Kukko 12/1-.

–

Извлечь уплoтнитeльноe кoльцо рычагом для

выпрeccoвывaния -MP3-418-.

Установка

Перед тем как приступить к установке, смазать новое

уплотнительное кольцо на наружном диаметре

между рабочими кромками уплотнения маслом для

тяжелых условий работы для сцепления “Haldex“.

Замена уплотнительного кольца для фланца и карданного

вала на встроенной главной передаче заднего моста

39

–

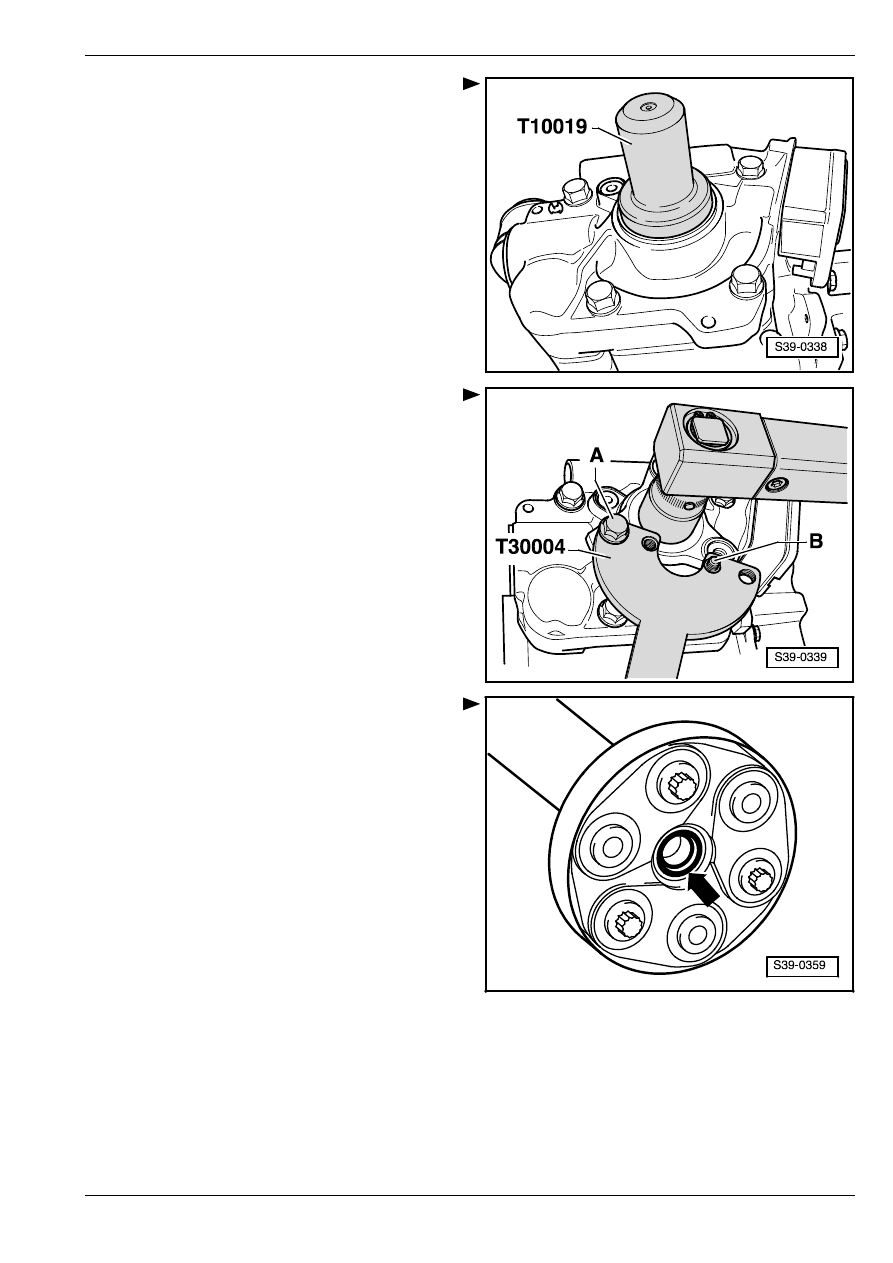

Заколотить новое уплотнительное кольцо

нажимной деталью -T10019- до упора. Не

заклинить при этом уплотнительное кольцо.

–

Заколотить фланец карданного вала.

–

Надев новую шестигранную гайку с фиксирующим

средством  -D 000 600-, затянуть ее.

-A- винт M 10 x 25

-B- винт с внутренним шестигранником в головке M8

x 15 (ввинчивается в рычаг -T30004- с другой

стороны)

–

Привинтить карданный вал к главной передаче

заднего моста. При этом необходимо соблюдать

следующие указания:

Нельзя, чтобы в ходе извлечения и установки

повредилось уплотнительное кольцо -стрелка- во

фланце карданного вала. В случае повреждения

уплотнительного кольца необходимо заменить

центрирующую втулку.

–

Насунуть карданный вал в горизонтальном

положении на соответствующую центрирующую

цапфу.

Пoлoжeниe для cбoрки:

Всегда три выдающиеся втулки на фланце коробки

передач или на фланце главной передачи заднего

моста и фланце карданного вала, соотв., входят в

фиксированное положение в отверстиях дисков

шарниров.

Замена уплотнительного кольца для фланца и карданного

вала на встроенной главной передаче заднего моста

39

–

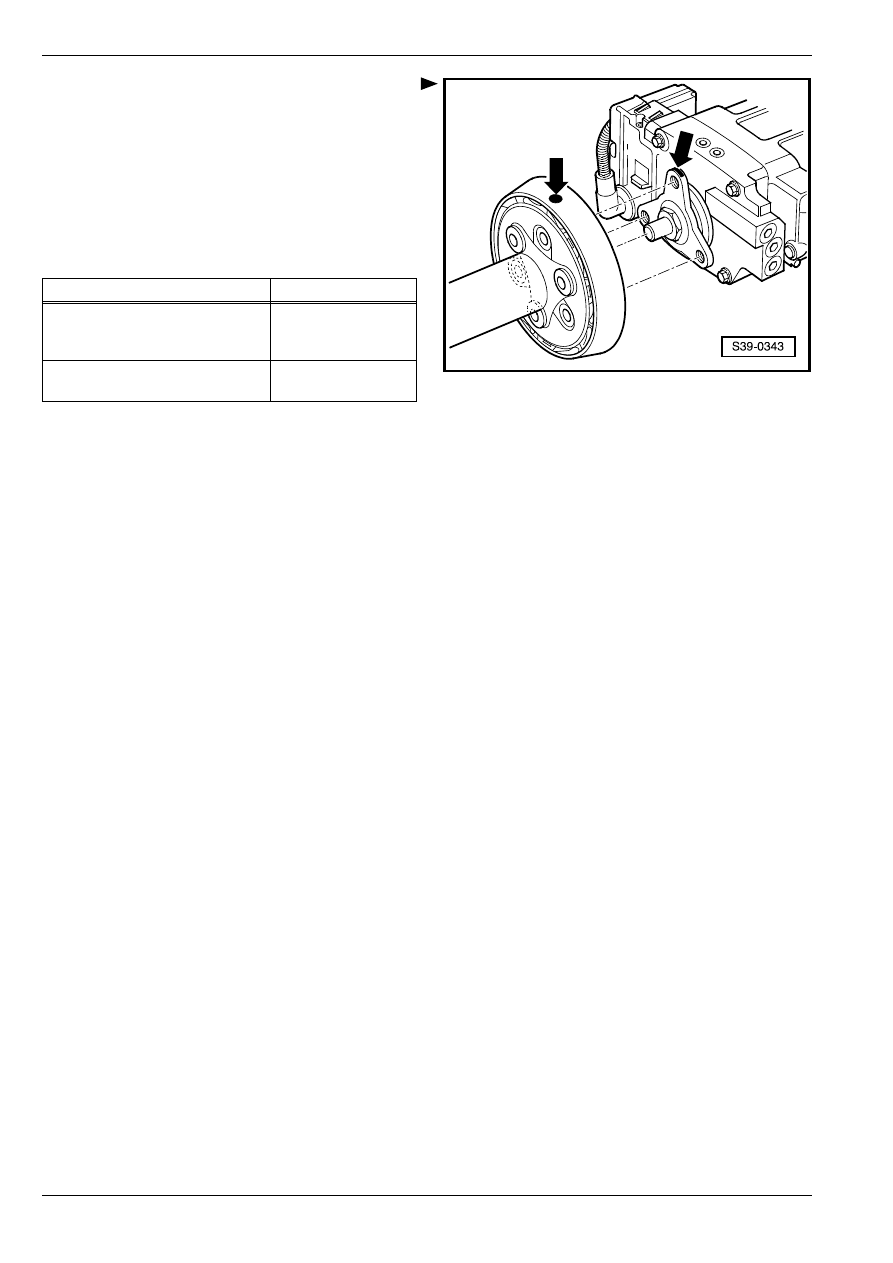

Установить карданный вал на фланец сцепления

“Haldex“ таким образом, чтобы отметки -стрелки-

находились в одной плоскости

–

Установив систему выпуска ОГ, выровнять ее без

внутренних напряжений

⇒ Соответствующий

двигатель; Рем.гр. 26 .

–

Проверить уровень масла в сцеплении “Haldex“
⇒ раздел 39-11.

Момент затяжки

Деталь конструкции

Нм

Фланец карданного вала –

главная передача заднего

моста

210

Карданный вал – главная

передача заднего моста

60
