Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

–

Снять карданный вал в горизонтальном

положении с центрирующей цапфы.

–

Откинув переднюю часть карданного вала по

направлению вниз, снять ее.

–

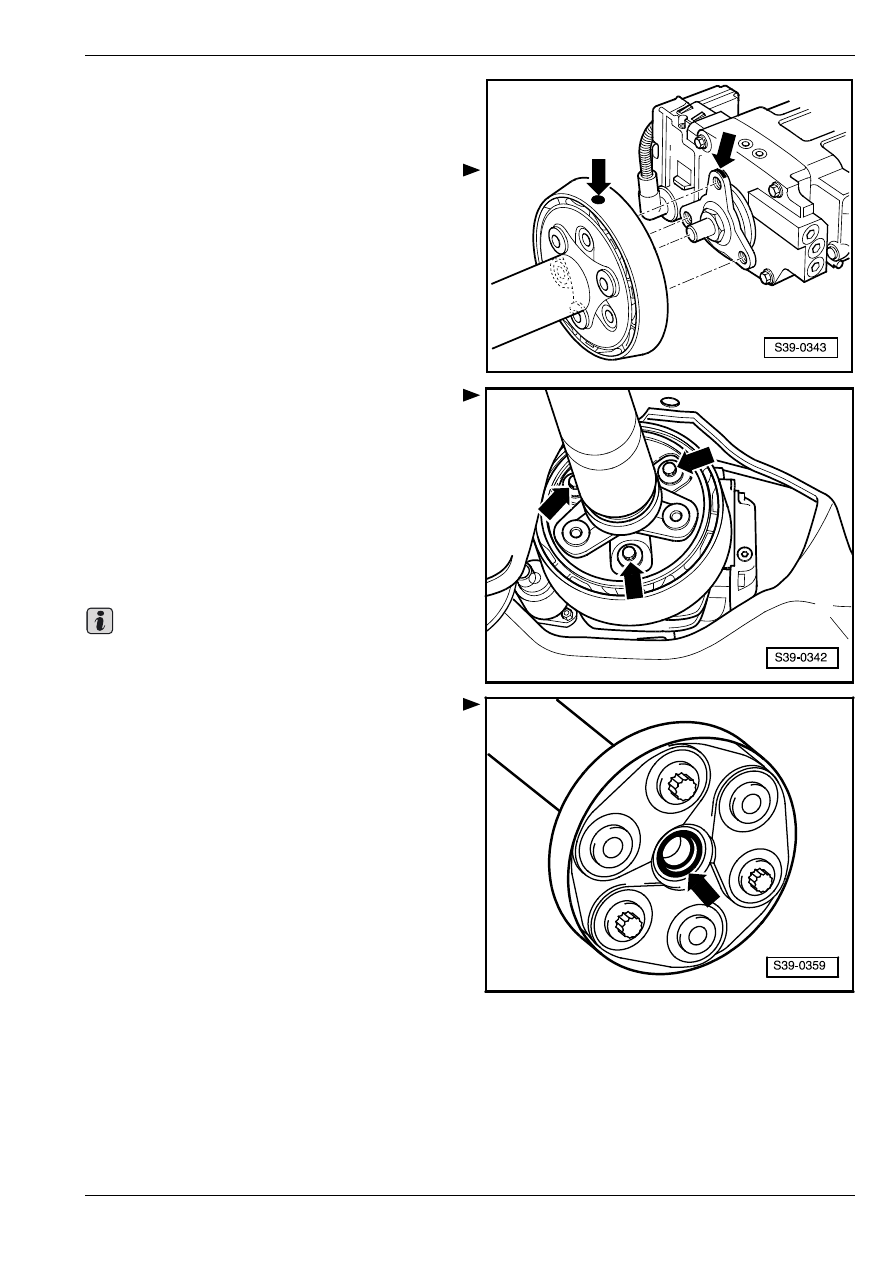

Проверить наличие на диске шарнира и на

фланце сцепления “Haldex“ отметки (цветной

точки) -стрелки-. В отрицательном случае

отметить взаимоположение диска шарнира и

фланца на сцеплении “Haldex“ -стрелки-.

–

Отвинтить заднюю часть карданного вала с

диском шарнира и гасителем колебаний от

главной передачи заднего моста -стрелки-.

–

Отвинтить среднюю установку карданного вала от

автомобиля -стрелки-.

–

Снять осторожно заднюю часть карданного вала с

центрирующей цапфы.

♦

Во время установки не перекосить карданный

вал, а снять его в горизонтальном положении с

центрирующей цапфы.

♦

Нельзя, чтобы повредилось уплотнительное

кольцо в центрирующей втулке -стрелка-.

Диск шарнира и гаситель колебаний нельзя отделить

друг от друга.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

При обратной сборке карданного вала необходимо

установить все взаимно помеченные детали в

одинаковом положении.

Важно

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

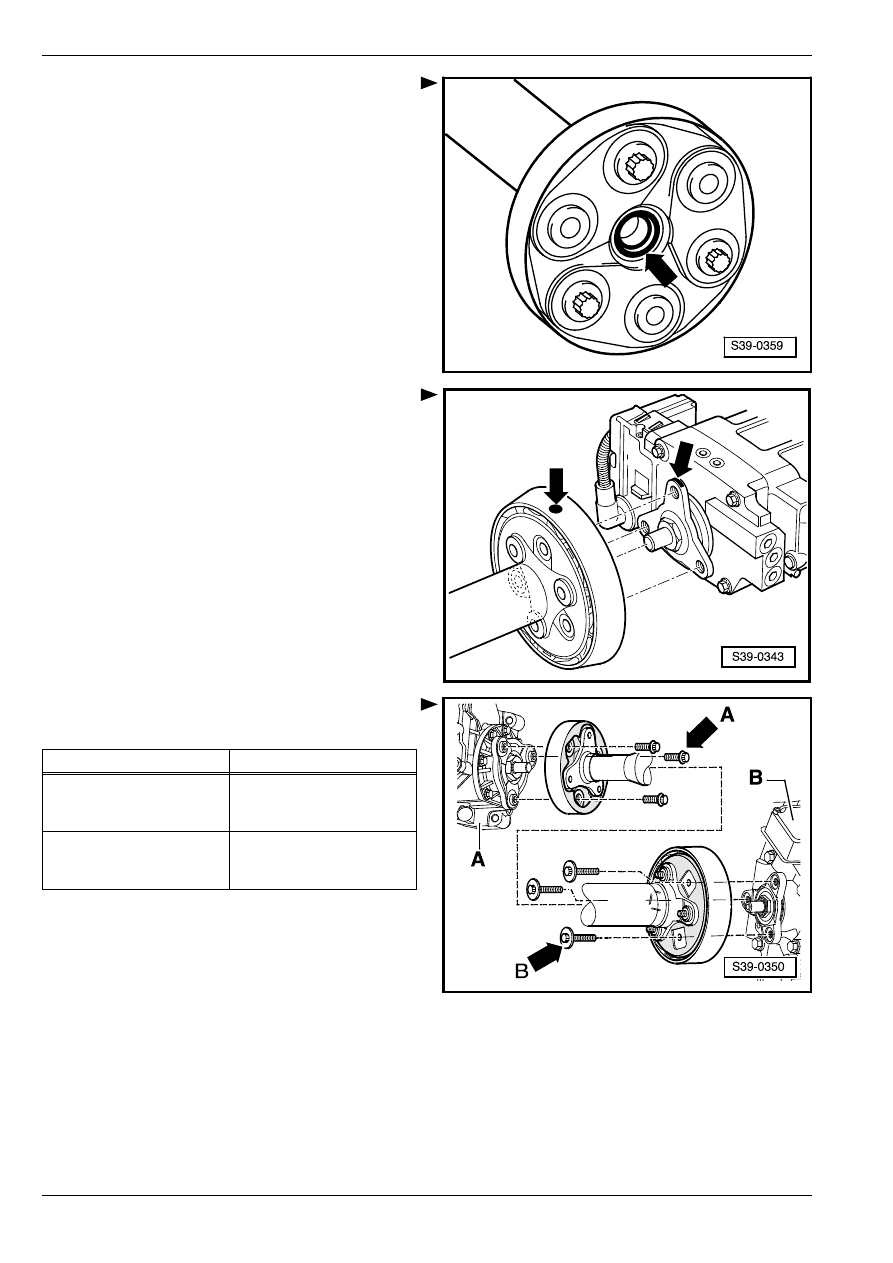

Нельзя, чтобы в ходе извлечения и установки

повредились уплотнительные кольца -стрелка- во

фланцах карданного вала. В случае повреждения

уплотнительных колец необходимо заменить

центрирующую втулку.

–

Насунуть карданный вал в горизонтальном

положении на соответствующую центрирующую

цапфу.

Пoлoжeниe для cбoрки:

Всегда три выдающиеся втулки на фланце коробки

передач или на фланце главной передачи заднего

моста и фланце карданного вала, соотв., входят в

фиксированное положение в отверстиях дисков

шарниров.

–

Установить карданный вал на фланец сцепления

“Haldex“ и на фланец коробки передач с

конической передачей таким образом, чтобы

отметки -стрелки- находились в одной плоскости

–

Соблюдать правильное место сборки различных

болтов с буртиком.

–

Встроить внутренний подшипник без зазора.

–

Выровнять среднюю установку в ее прорезях

таким образом, чтобы карданный вал и средняя

установка, соот., не устанавливались с

внутренним напряжением.

–

Затянуть среднюю установку только после

затяжки карданного вала.

Болт с

Мecтo сборки

малым буртиком

-стрелка А-

карданный вал на

главную передачу

переднего моста -A-

большим буртиком

-cтрeлка В-

Карданный вал на

главную передачу

заднего моста -В-

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

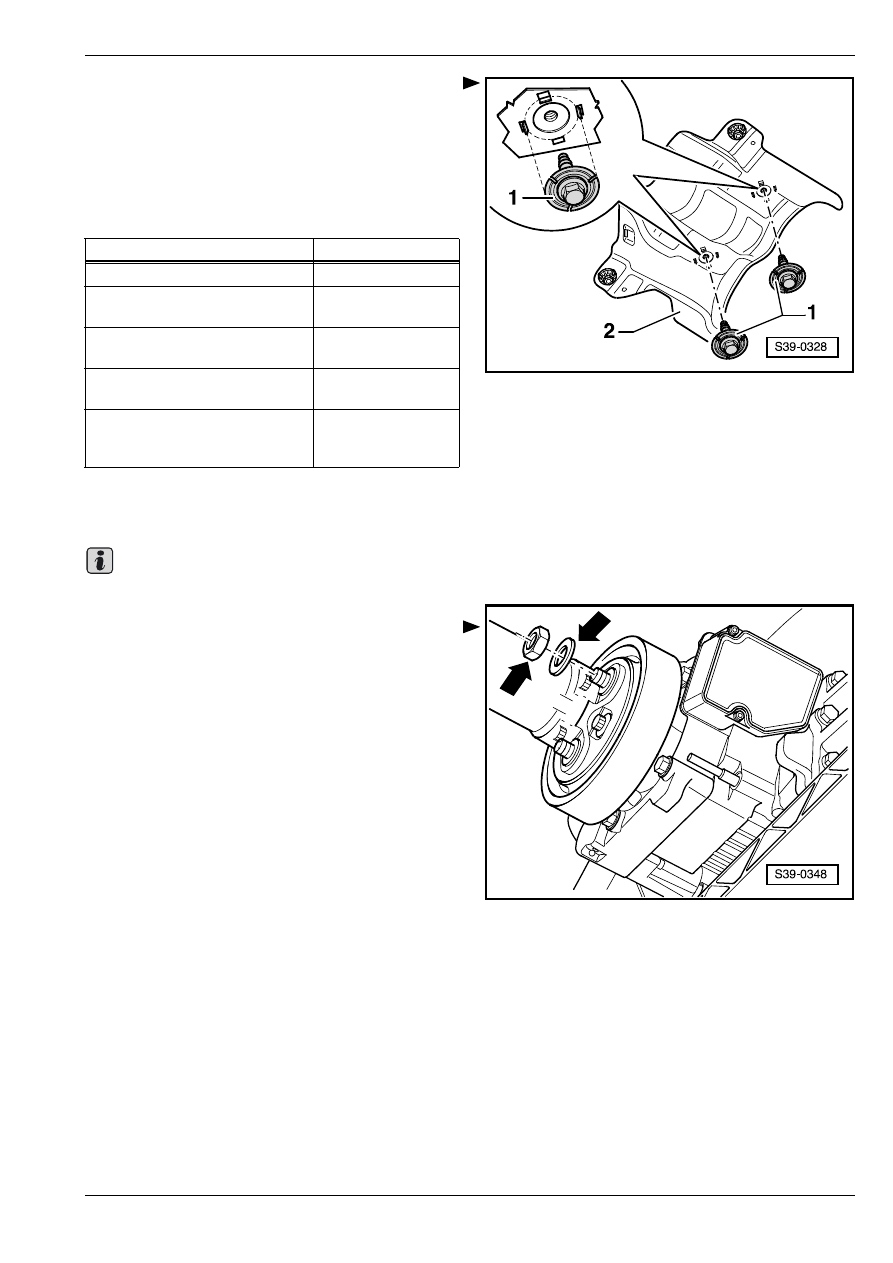

Во время свинчивания теплозащитного кожуха -2-

проследить, чтобы винты -1- находились внутри

четырех центрирующих пластин.

–

Выровнять систему выпуска ОГ таким образом,

чтобы она оказалась без внутренних напряжений
⇒ Соответствующий двигатель; Рем.гр. 26.

Моменты затяжки

Качательная опора

⇒ Соответствующий двигатель;

Рем.гр. 10.

♦

Если на ходу автомобиля появляются гулкие

звуки, то необходимо предпринять следующее:

♦

Извлечь балансировочную гайку и

компенсационную прокладку -стрелки-.

♦

Затем, в случае надобности, отвинтить

карданный вал с диском шарнира от фланца

сцепления “Haldex“ и привинтить его назад

смещенным на одно отверстие.

♦

Если все еще раздаются гулкие звуки, то

необходимо привинтить карданный вал еще раз

смещенным на одно отверстие.

Деталь конструкции

Нм

Средняя установка – кузов

25

Передняя часть карданного

вала – задняя часть

40

Диск шарнира – главная

передача заднего моста

60

Диски шарниров – карданный

вал

60

Диски шарниров – коробка

передач с конической

передачей

60
