Извлечениe и уcтaнoвкa главной передачи заднего моста

39

39-6

Извлечениe и уcтaнoвкa

главной передачи

заднего моста

Извлечение

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч -V.A.G 1383A-

♦

Гаечный ключ с тарированным моментом затяжки

–

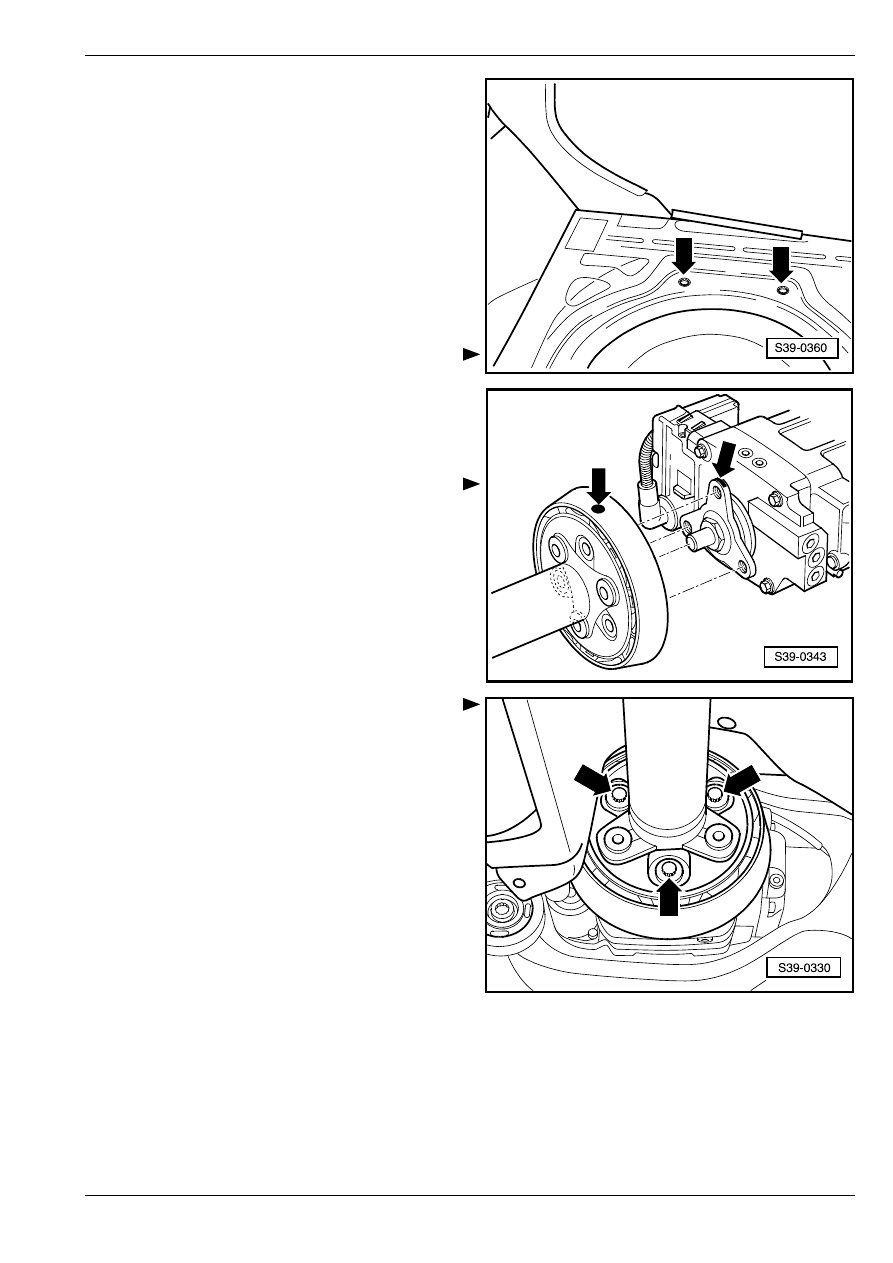

Удалить две резиновые пробки -стрелки- в полу

багажника.

–

Сверху через отверстия -стрелки- вывинтить оба

винта подшипника вала коробки передач.

–

Удалить заднюю часть системы выпуска ОГ
⇒ Соответствующий двигатель; Рем.гр. 26 .

–

Проверить наличие на диске шарнира и на

фланце сцепления “Haldex“ отметки (цветной

точки) -стрелки-. В отрицательном случае

отметить взаимоположение диска шарнира и

фланца на сцеплении “Haldex“ -стрелки-.

–

Отвинтить заднюю часть карданного вала с

диском шарнира и гасителем колебаний от

главной передачи -стрелки-.

–

Подпереть карданный вал.

–

Отсоединить оба карданных вала от главной

передачи заднего моста

⇒ Ходовая часть;

Рем.гр. 42.

Извлечениe и уcтaнoвкa главной передачи заднего моста

39

–

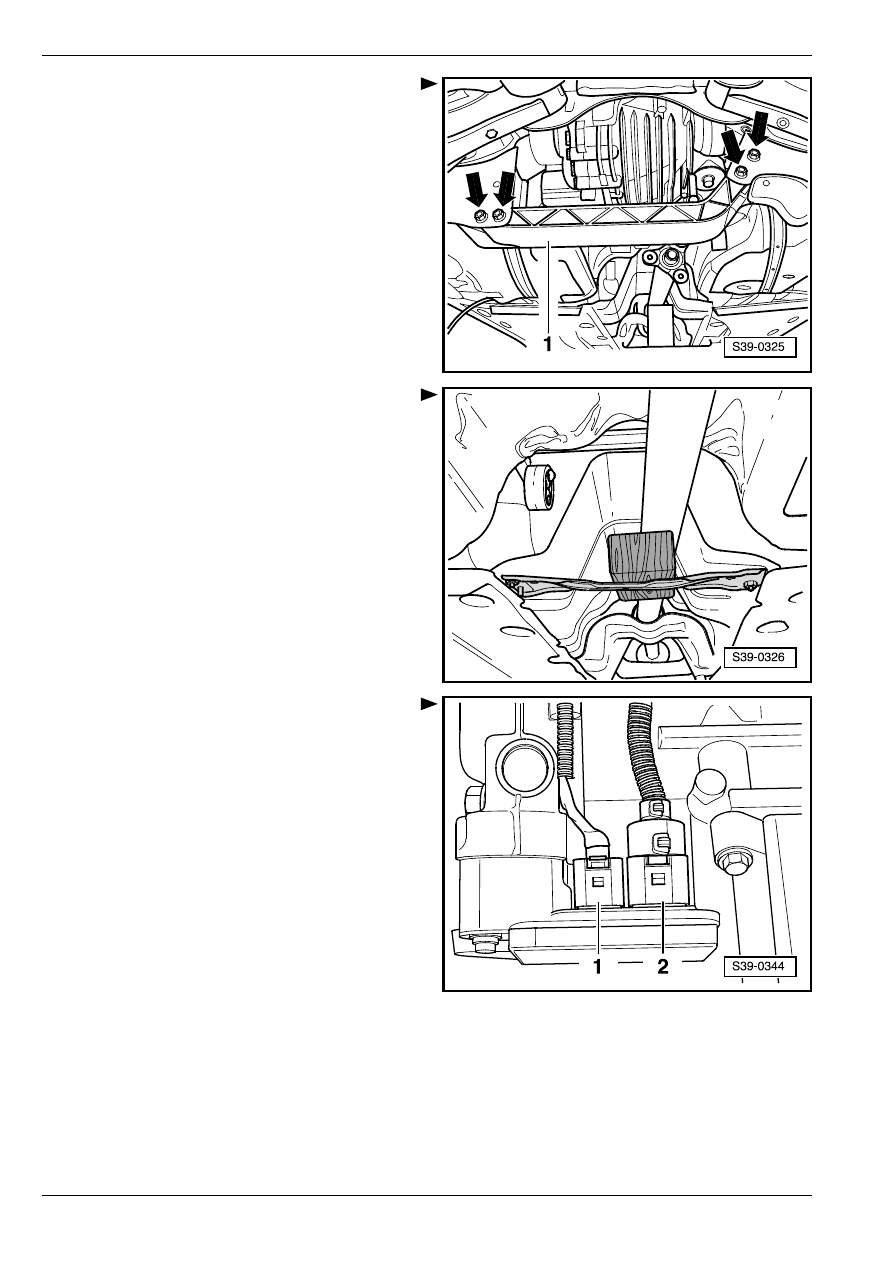

Удалить поперечину -1-.

–

Извлечь стабилизатор

⇒ Ходовая часть;

Рем.гр. 42.

–

Подпереть карданный вал деревянной колодкой о

туннель (упорную трубу).

–

Разъединить штекерный соединитель -2- наверху

на блоке управления.

Извлечениe и уcтaнoвкa главной передачи заднего моста

39

–

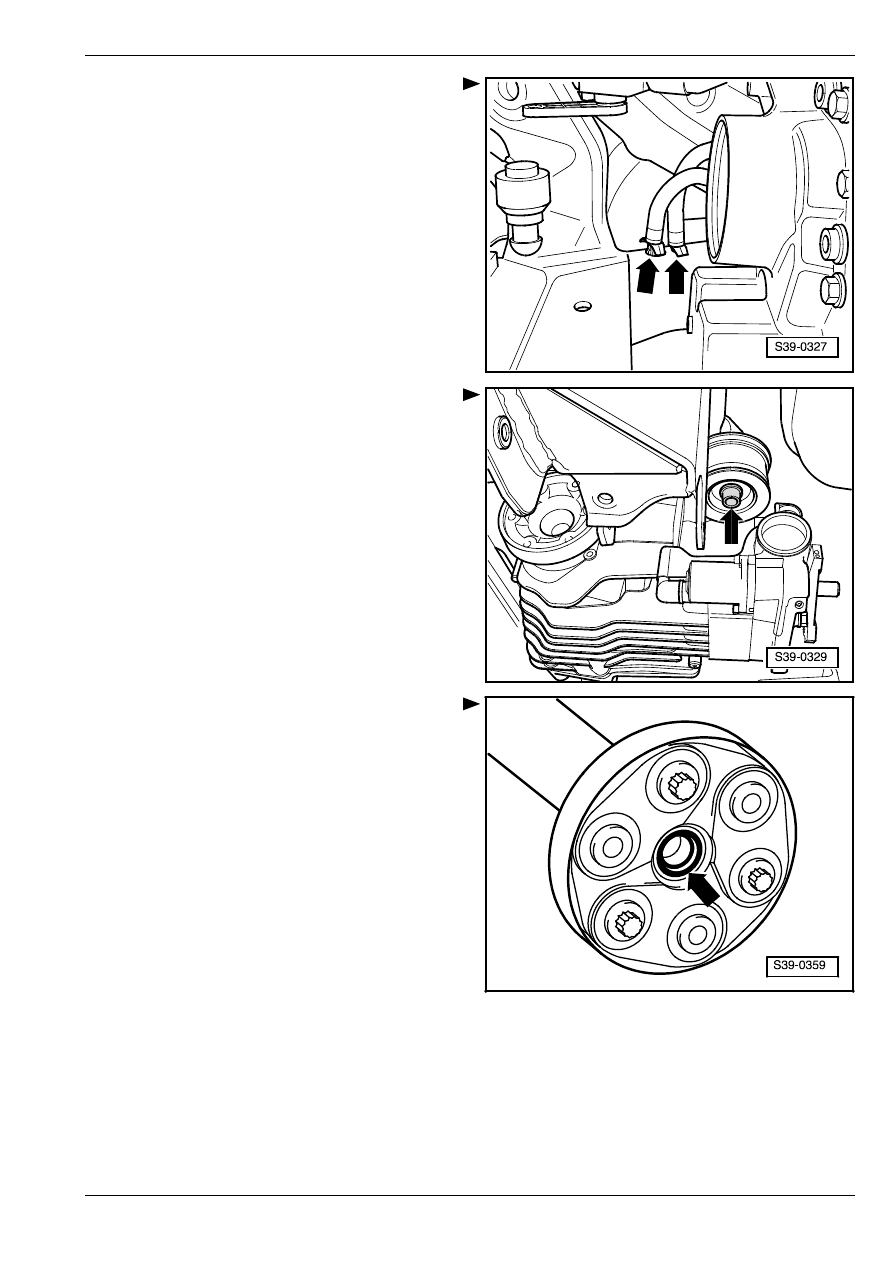

Освободить оба шланга для вентиляции коробки

передач -стрелки- на балке крепления подвески.

–

Под главную передачу заднего моста подставить

уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч -V.A.G 1383A- и застопорить ее.

–

Отвинтить крепежный болт -стрелка- от переднего

корпуса подшипника главной передачи.

–

Слегка опустив главную передачу, вытащить ее

уcтрoйcтвoм для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч -V.A.G 1383A- осторожно из

задней балки крепления подвески.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания

При обратной сборке карданного вала необходимо

установить все взаимно помеченные детали в

одинаковом положении.

Нельзя, чтобы в ходе извлечения и установки

повредилось уплотнительное кольцо -стрелка- во

фланце карданного вала. В случае повреждения

уплотнительного кольца необходимо заменить

центрирующую втулку.

–

Насунуть карданный вал в горизонтальном

положении на соответствующую центрирующую

цапфу.

Пoлoжeниe для cбoрки:

Всегда три выдающиеся втулки на фланце коробки

передач или на фланце главной передачи заднего

моста и фланце карданного вала, соотв., входят в

фиксированное положение в отверстиях дисков

шарниров.

Извлечениe и уcтaнoвкa главной передачи заднего моста

39

–

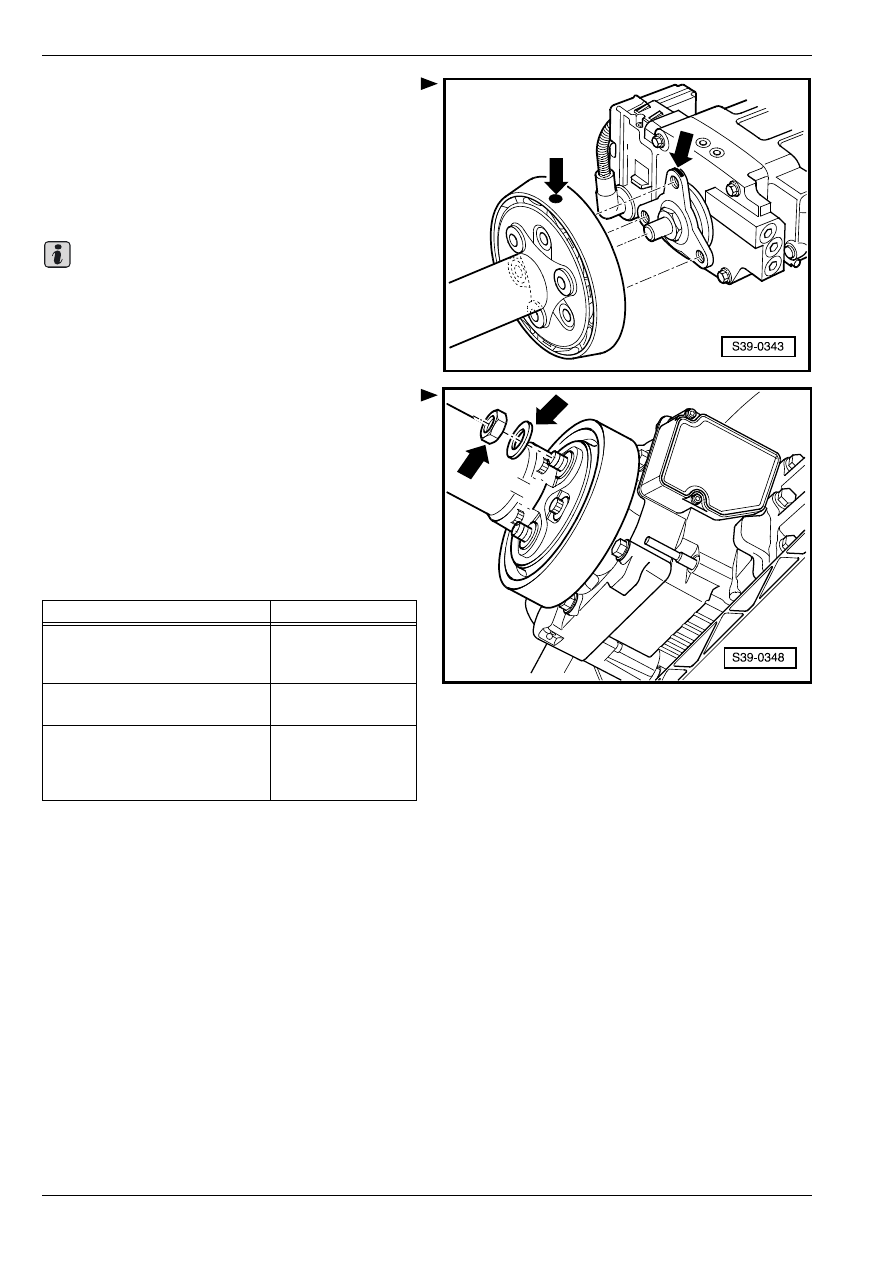

Установить карданный вал на фланец сцепления

“Haldex“ таким образом, чтобы отметки -стрелки-

находились в одной плоскости

♦

При замене главной передачи заднего моста

необходимо проверить трансмиссионное масло

и масло сцепления “Haldex“ и, в случае

надобности, долить его

⇒ раздел 39-11.

♦

Если на ходу автомобиля появляются гулкие

звуки, то необходимо предпринять следующее:

♦

Извлечь балансировочную гайку и

компенсационную прокладку -стрелки-.

♦

Затем, в случае надобности, отвинтить

карданный вал с диском шарнира от фланца

сцепления “Haldex“ и привинтить его назад

смещенным на одно отверстие.

♦

Если все еще раздаются гулкие звуки, то

необходимо привинтить карданный вал еще раз

смещенным на одно отверстие.

Моменты затяжки

Важно

Деталь конструкции

Нм

Главная передача заднего

моста – балка крепления

подвески

1)

60

Диски шарниров – карданный

вал

60

Опустить главную передачу

слегка вниз, для чего

необходимо вывинтить

крепежный винт на переднем

60

1)

эти винты пoдлeжaт зaмeнe
