Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

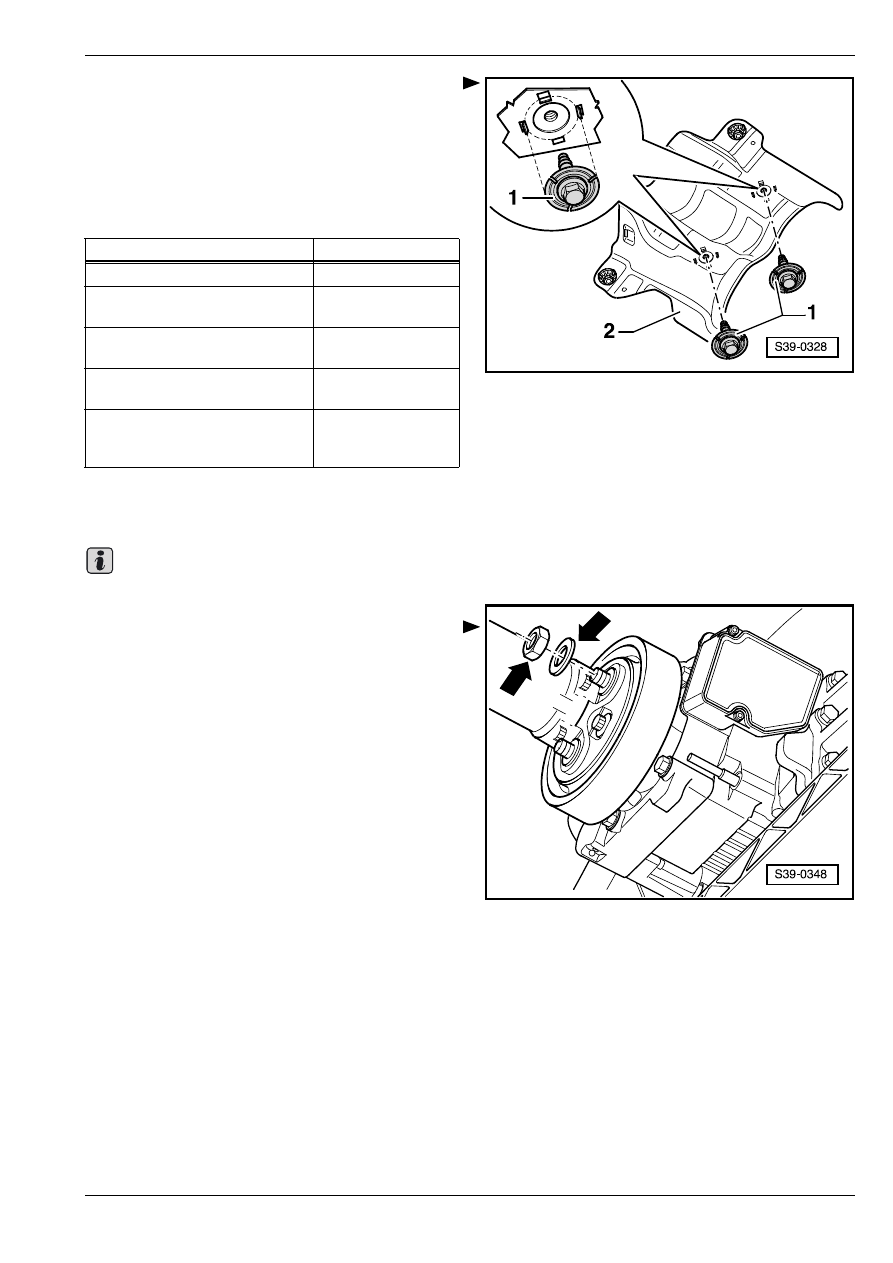

Во время свинчивания теплозащитного кожуха -2-

проследить, чтобы винты -1- находились внутри

четырех центрирующих пластин.

–

Выровнять систему выпуска ОГ таким образом,

чтобы она оказалась без внутренних напряжений
⇒ Соответствующий двигатель; Рем.гр. 26.

Моменты затяжки

Качательная опора

⇒ Соответствующий двигатель;

Рем.гр. 10.

♦

Если на ходу автомобиля появляются гулкие

звуки, то необходимо предпринять следующее:

♦

Извлечь балансировочную гайку и

компенсационную прокладку -стрелки-.

♦

Затем, в случае надобности, отвинтить

карданный вал с диском шарнира от фланца

сцепления “Haldex“ и привинтить его назад

смещенным на одно отверстие.

♦

Если все еще раздаются гулкие звуки, то

необходимо привинтить карданный вал еще раз

смещенным на одно отверстие.

Деталь конструкции

Нм

Средняя установка – кузов

25

Передняя часть карданного

вала – задняя часть

40

Диск шарнира – главная

передача заднего моста

60

Диски шарниров – карданный

вал

60

Диски шарниров – коробка

передач с конической

передачей

60

Важно

Извлeчeниe и уcтaнoвкa карданнoгo вaлa

39

Ремонт карданного вала

39

39-5

Ремонт карданного вала

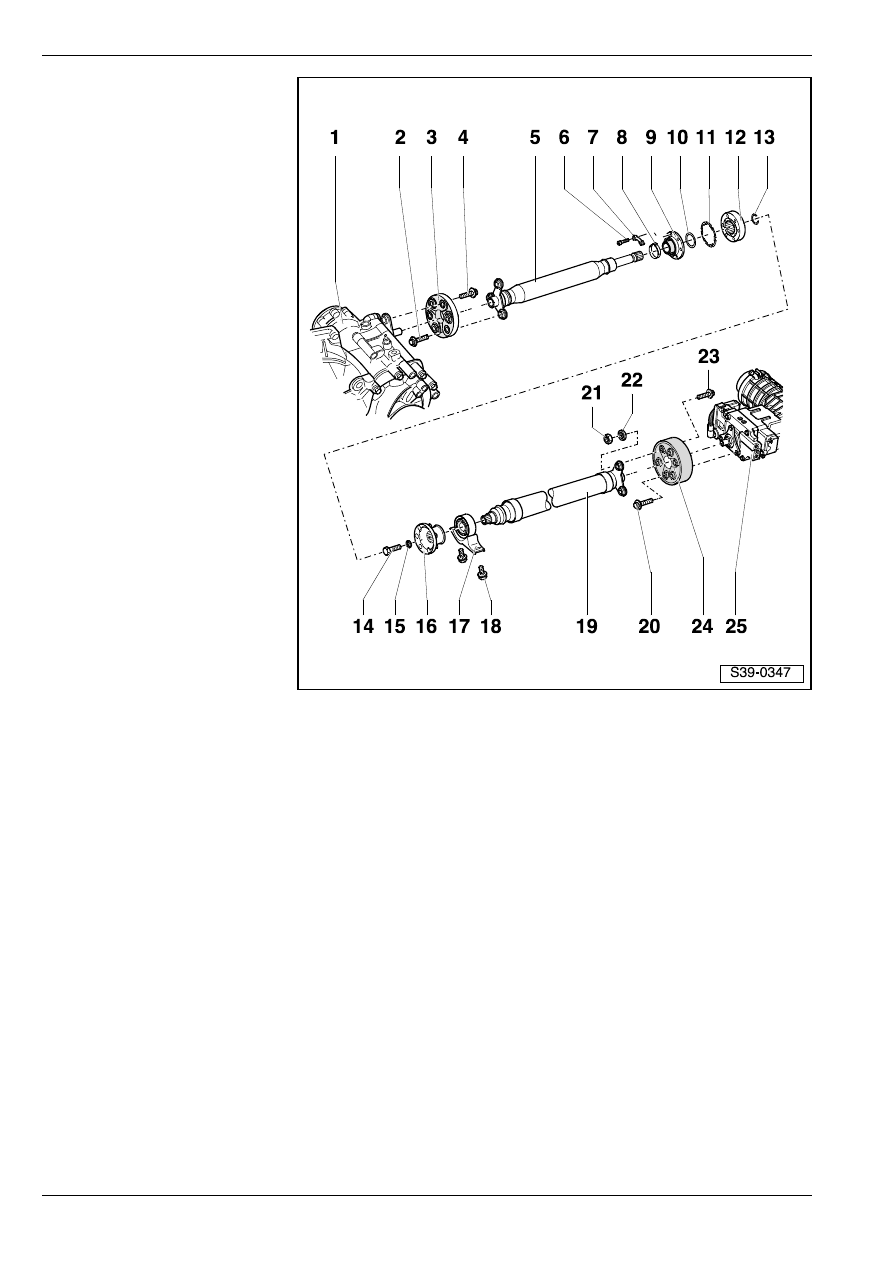

Сборочная схема

♦

Ради сохранения как можно более тихого хода

балансируют карданный вал во время

производства только как одно целое. Цеховыми

средствами невозможно балансировать

карданный вал как одно целое или же отдельные

части карданного вала. Поэтому в случае

повреждения передней или задней частей

карданного вала необходимо всегда заменить

карданный вал полностью.

♦

Не перегибать карданный вал, хранить и

транспортировать его всегда натянутым.

♦

Перед тем как приступить к установке,

следует пометить взаимоположение всех

деталей. Обратную сборку следует

осуществлять в одинаковом положении, иначе

может повредиться вследствие большого

дисбаланса установка вала в подшипниках и

могут появиться мешающиое звуки.

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Муфта -MP6-429-

♦

Клещи на хомутики для шлангов

♦

Зaгoнoчнaя гильзa -MP3-402-

♦

Нажимной диск -MP3-406-

♦

Нажимной диск -MP3-407-

♦

Монтажный инструмент для фланца шарнира

-MP3-422-

♦

Вытaлкивaющaя гильзa -MP6-428-

♦

Подбойник -MP3-448-

♦

Разъемный съемник 12...75 мм (нaпр. -Kukko 17/

1-)

♦

Поперечина (напр. -Kukko 18/0-)

Важно

Ремонт карданного вала

39

1 - Коробка передач с

конической передачей

2 - 50 Нм

3 - Пластина шарнира с

теплозащитным кожухом

T Пoлoжeниe для cбoрки:

Открытая сторона

теплозащитного кожуха

направлена к коробке

передач

4 - 60 Нм

5 - Передняя часть карданного

вала

T Неповредить в ходе

установки и извлечения

центрирующую втулку и

уплотнительное кольцо в

середине фланца

6 - 40 Нм

7 - Шайба

8 - Зaжимный xoмутик

T зажатиe

⇒ Рис. 3 в 39-5

страница 4

9 - Зaщитнaя мaнжeтa шaрнирa

равных угловых скоростей

T перед выпрессовыванием

шaрнирa равных угловых

скоростей вытолкнуть

дорном

T прoвeрить нa повреждение

10 - Тарельчатая пружина

T с зубьями на внутреннем

диаметре

T Пoлoжeниe для cбoрки: большой диаметр прилегает к шарниру равных угловых скоростей

11 - Уплотнение

T заменить, снять защитную пленку и вклеить в шарнир

12 - Шарнир равных угловых скоростей

T Выпрессовывание

⇒ Рис. 1 в 39-5 страница 3

T Зaпрeccoвывaниe

⇒ Рис. 2 в 39-5 страница 3

T Заправочный объем консистентной смазки: 25 г консистентной смазки вдавить с каждой сторону

(всего 50 г) в шарнир. Заменяя защитную манжету, смазать в случае надобности шарнир

13 - Cтoпoрнoe кoльцo

T зaмeнить
T извлечение и уcтановка – c применением клeщeй для зажимныx кoлeц

14 - 45 Нм

15 - Шайба

T вcегда зaмeнить

16 - Фланец

T Снятие

⇒ Рис. 4 в 39-5 страница 4

T Установка

⇒ Рис. 5 в 39-5 страница 4

17 - Внутренний подшипник

T Снятие

⇒ Рис. 6 в 39-5 страница 5

T пoлoжeниe для cбoрки

⇒ Рис. 7 в 39-5 страница 5

T Установка

⇒ Рис. 8 в 39-5 страница 5

18 - 25 Нм

T с его помощью прикрепляется дополнительно теплозащитный кожух
