Skoda Octavia II: двигатель 1,9-77 кВт TDI - часть 35

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

–

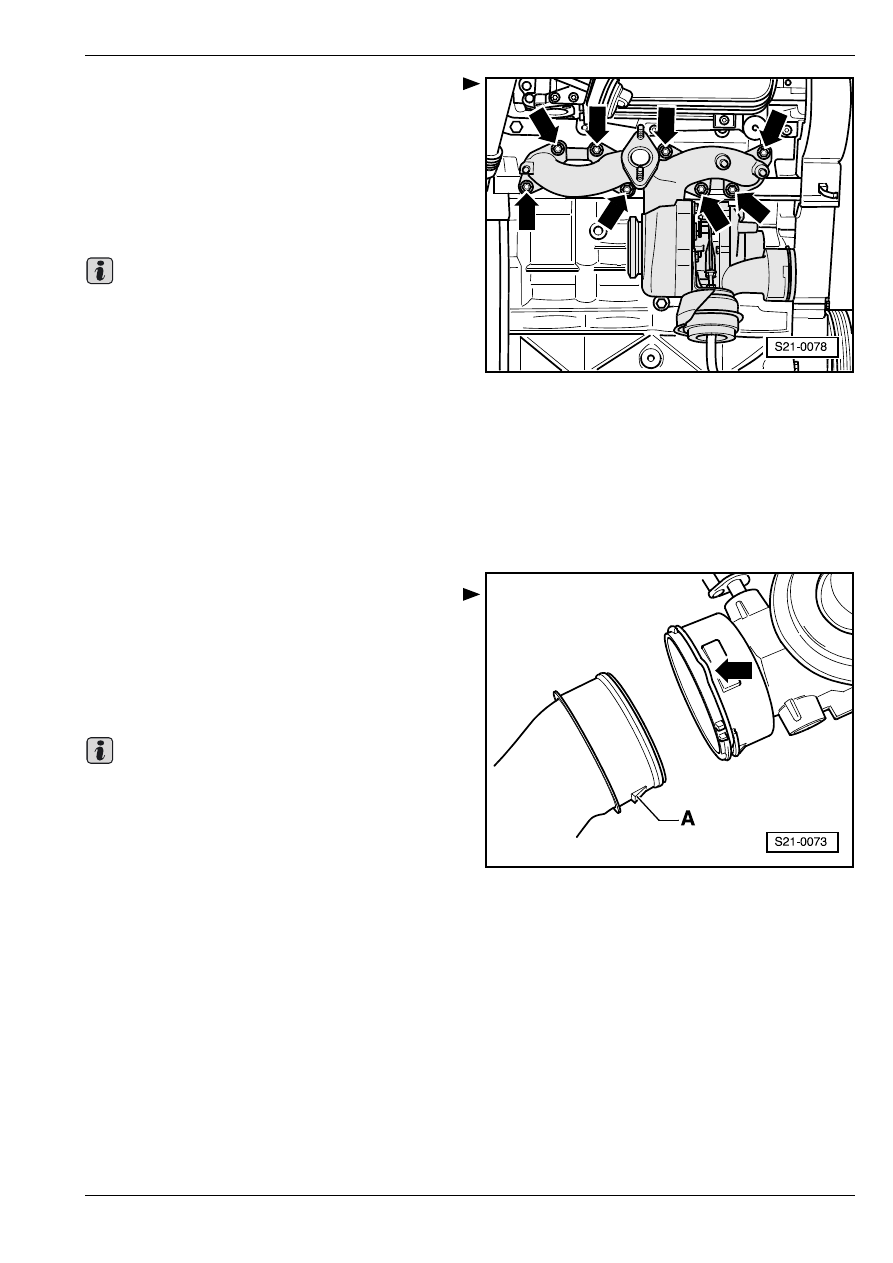

Отвинтив гайки -стрелки-, удалить выпускной

коллектор вместе с турбонагнетателем с нижней

стороны.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

♦

Заменить уплотнения, уплотнительные кольца

и самоконтрящиеся гайки.

♦

Заправить турбонагнетатель моторным

маслом через присоединительный патрубок

подводящей смазочной линии.

♦

Перед тем как приступить к установке

присоединительных патрубков шлангов и самих

шлангов системы наддувочного воздуха, нужно

обеспечить, чтобы на них не было ни масла ни

консистентной  смазки.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

–

Установив систему выпуска ОГ, выровнять ее

таким образом, чтобы она осталась без

внутренних напряжений

⇒ раздел 26-1.

–

Устанавливая воздухопровод с засовываемым

соединением, проследить за тем, чтобы

стопорный хомутик -стрелка- вошел в

фиксированное положение позади удерживающих

выступов -A-.

–

Проверить уровень масла

⇒ Сервисные

техосмотры и уход.

После установки турбонагнетателя оставить

двигатель работать прибл. 1 минуту на оборотах

холостого хода, а не увеличивать сразу частоту

вращения, чтобы обеспечить смазывание

турбонагнетателя маслом.

Важно

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

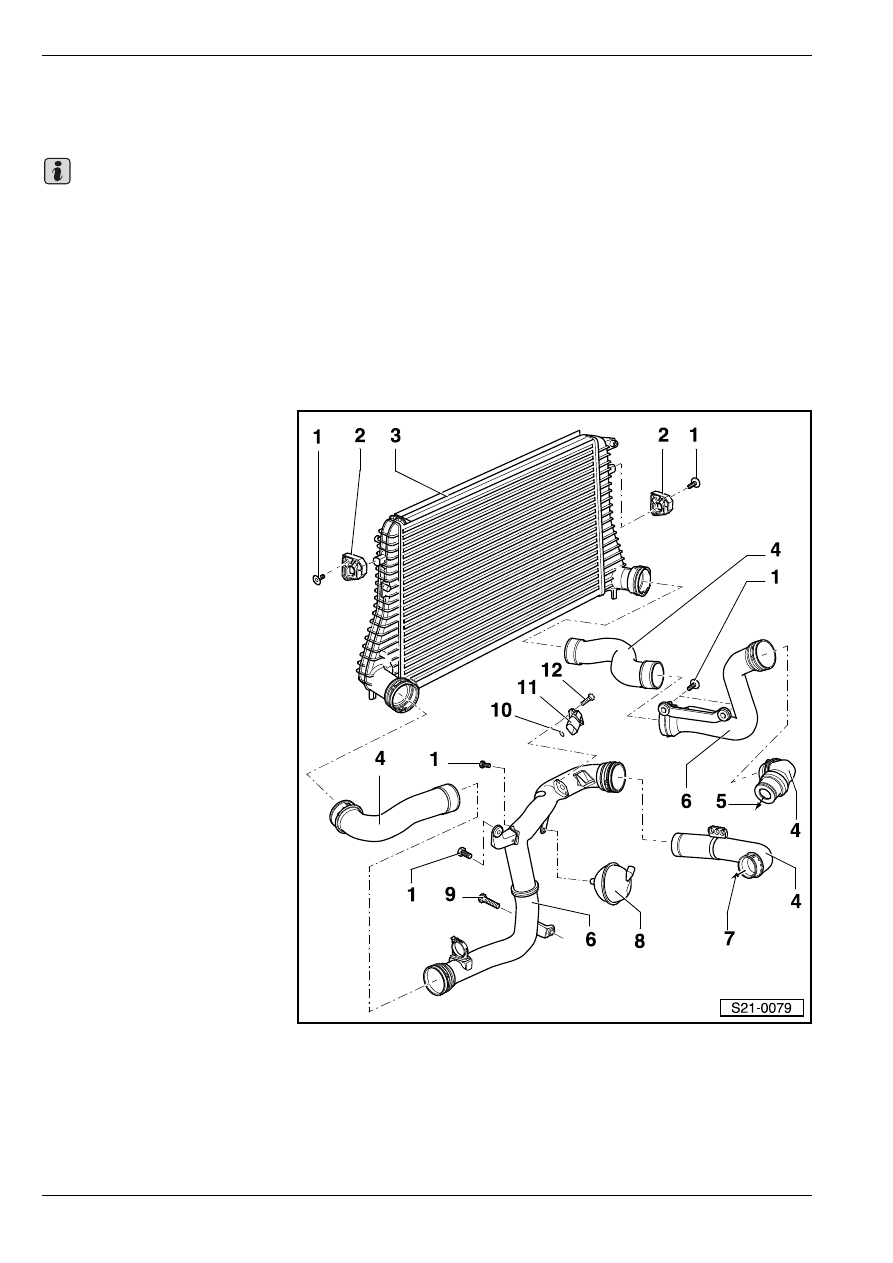

Снятие и установка деталей для

охлаждения впускаемого

наддувочного воздуха

♦

Перед тем как приступить к контролю и,

соотв., ремонту, необходимо проверить

крепление и герметичность всех шлангов и

проводов.

♦

Перед тем как приступить к установке

присоединительных патрубков шлангов и самих

шлангов системы наддувочного воздуха, нужно

обеспечить, чтобы на них не было ни масла ни

консистентной  смазки.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

1 - 8 Нм

2 - Держатель

T соблюдать положение для

сборки

3 - Oxлaдитeль наддувочнoгo

вoздуxa

T извлечение и установка

⇒ 21-2 страница 7

4 - Воздухонаправляющий

шланг

5 - к турбонагнетателю

6 - Воздухонаправляющий

трубопровод

7 - к впускному патрубку с

заслонкой

8 - Вакуум–ресивер

9 - 15 Нм

10 - Уплoтнитeльнoe кoльцo

круглoгo ceчeния

T зaмeнить

11 - Датчик давления наддува

- G31-/датчик температуры

впускаемого воздуха -G42-

12 - 3 Нм

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

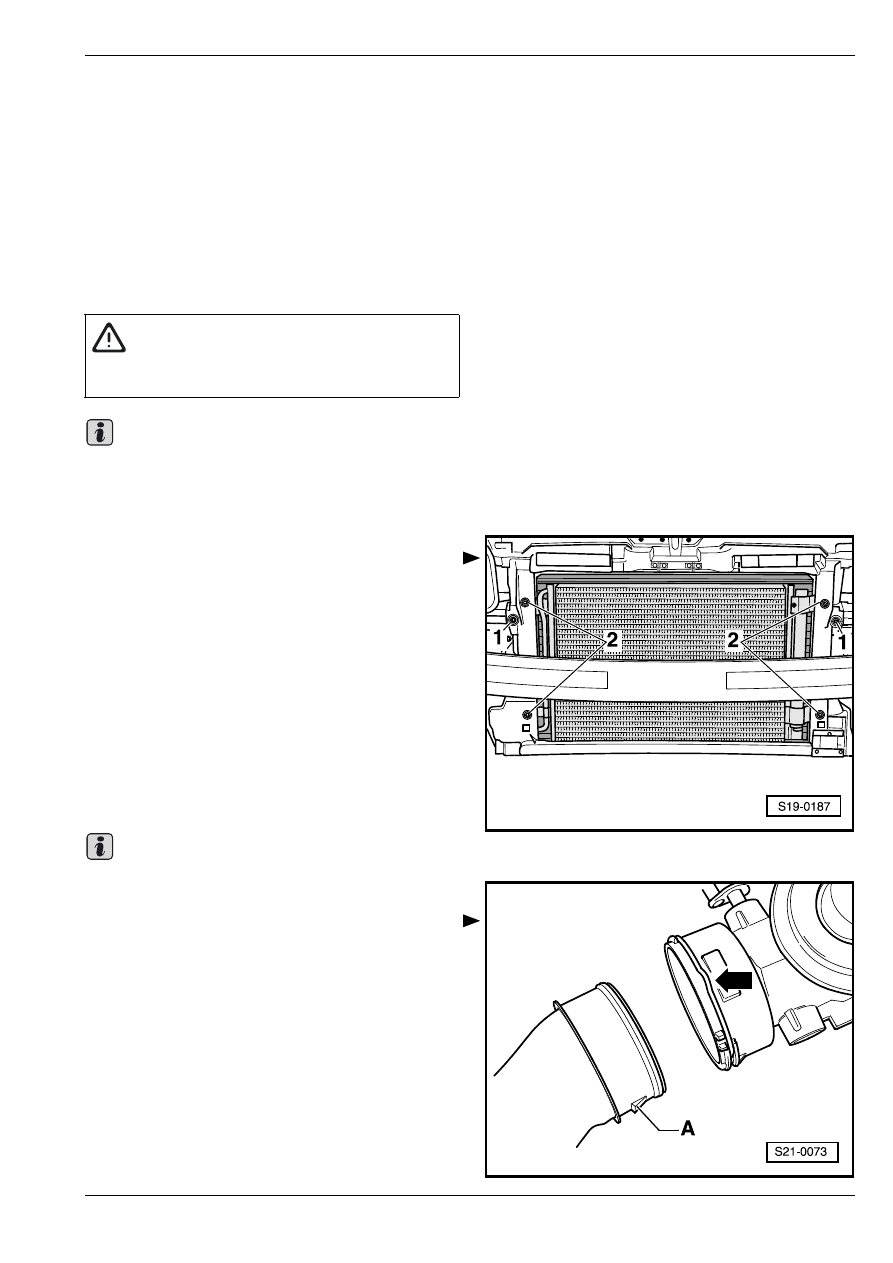

Извлечение и установка охладителя

впускаемого наддувочного воздуха

Удаление

–

Извлечь охладитель охлаждающей жидкости
⇒ раздел 19-1.

–

Удалить передний бампер

⇒ Кузов – сборочные

работы; Рем.гр. 63.

–

Отсоединить от охладителя наддувочного

воздуха воздухопровод слева и справа.

Во избежание повреждения конденсатора

кондиционера, трувопроводов и шлангов

охлаждающего средства, проследить за тем,

чтобы трубопроводы и шланги чересчур не

растягивались, перегибались или же изгибались.

–

Вывинтить винты крeплeния -2- кoндeнcaтoрa.

–

Вывинтить винты охладителя наддувочного

воздуха

⇒ поз. 1 в 21-2 страница 6.

–

Откинув охладитель наддувочного воздуха назад,

отцепить наверху и удалить по направлению вниз.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

–

Установить передний бампер

⇒ Кузов –

сборочные работы; Рем.гр. 63.

Зaмeнить уплoтнитeльныe кoльцa круглoгo

ceчeния.

–

Устанавливая воздухопровод с засовываемым

соединением, проследить за тем, чтобы

стопорный хомутик -стрелка- вошел в

фиксированное положение позади удерживающих

выступов -A-.

–

Установить охладитель охлаждающей жидкости
⇒ раздел 19-1.

ВНИМАНИЕ!

Контур с охлаждающим средством

кондиционера нельзя открывать.

Важно

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

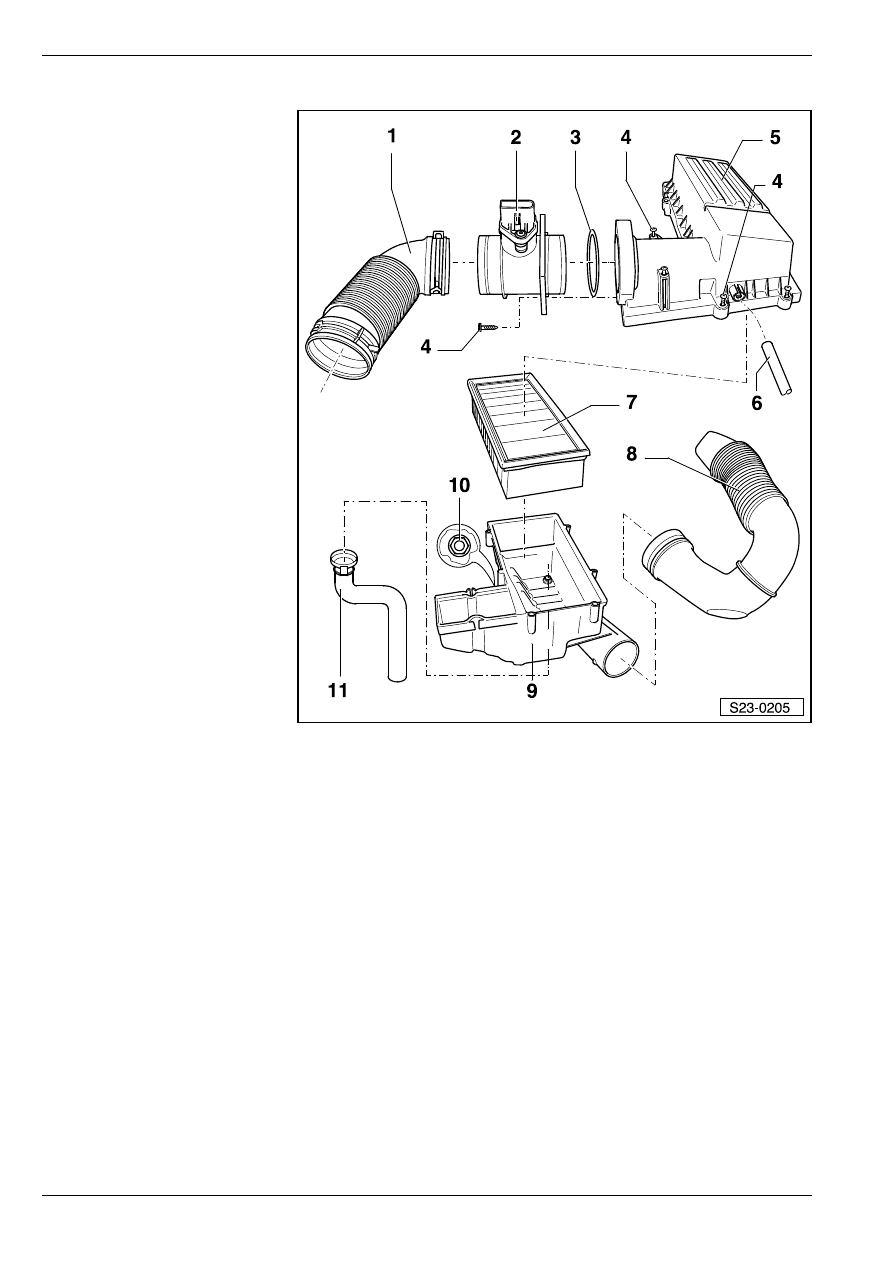

Извлечение и установка воздушного фильтра

1 - Впускной шланг

T к турбонагнетателю

2 - Расходомер впускаемого

воздуха -G70-

3 - Уплoтнитeльнoe кoльцo

круглoгo ceчeния

T в случае повреждения

заменить

4 - 8 Нм

5 - Верхняя деталь

воздушного фильтра

T если при ремонте

открывают воздушный

фильтр (за исключением

замены фильтрующего

элемента), то необходимо

внести об этом запись в

Сервисную книжку

(сокращается

периодичность замены

фильтрующего элемента)

6 - Шланг для удаления

воздуха

T от блока клапанов

7 - Фильтрующий элемент

8 - Воздухопровод

T от передней стенки

9 - Нижняя деталь воздушного

фильтра

T со штуцером для

водосливной трубки

10 - 10 Нм

11 - Водосливная трубка

T автомобили выпуска XII/04 г. ³
