Skoda Octavia II: двигатель 1,9-77 кВт TDI - часть 33





Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

21-1

Сиcтeма впуcкa воздуха

с турбонагнетателем –

раздел 1

Coблюдaть прaвилa чиcтoты.

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

Cиcтeмa нaддувочного воздухa дoлжнa быть

герметичной.

Заменить уплотнения, уплотнительные кольца

и самоконтрящиеся гайки.

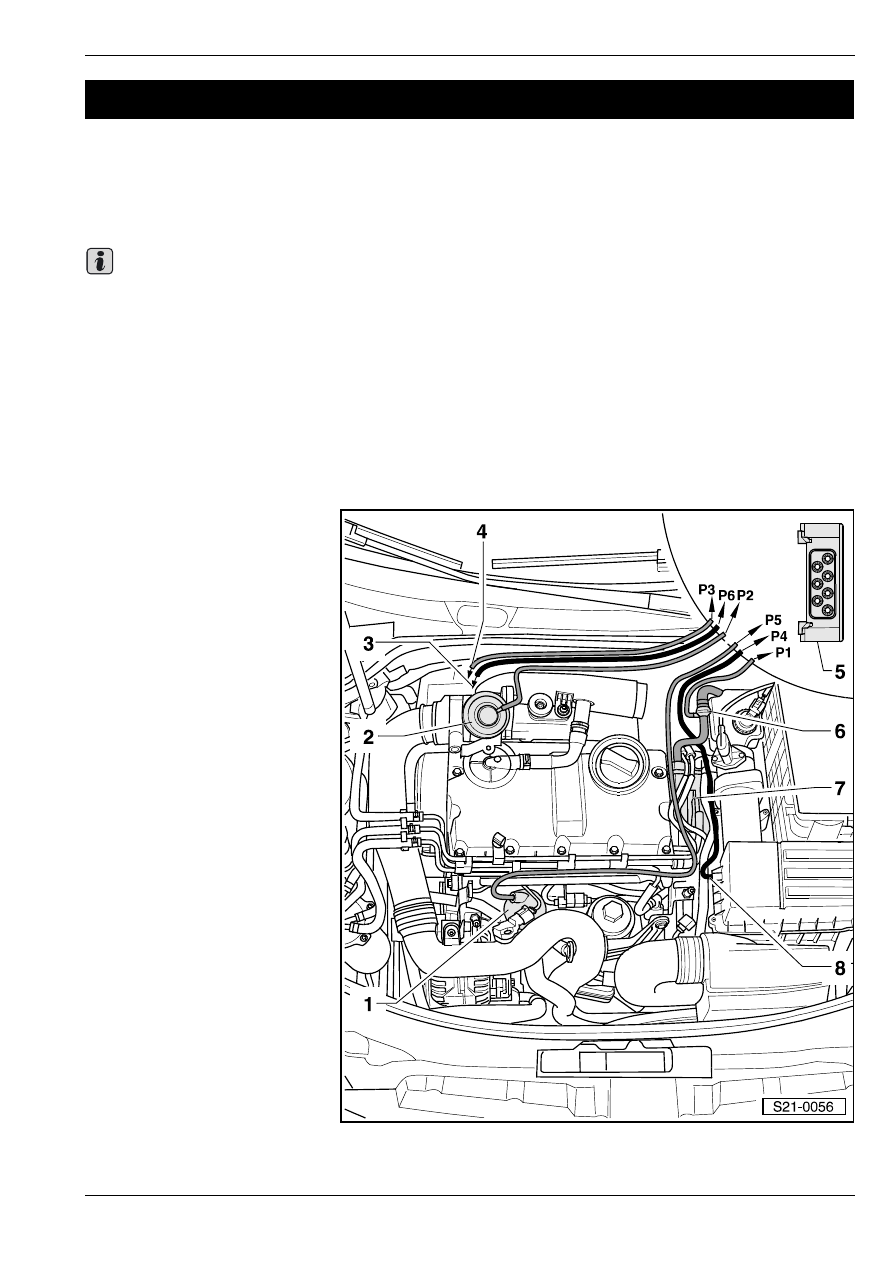

Монтажная схема заборных шлангов

Двигатели с буквенным обозначением “BJB“

1 - Вакуум–ресивер

2 - Механический клапан

системы рециркуляции ОГ

3 - К вакуумному регулятору

давления наддува

4 - К вакуумному регулятору

заслонки во впускном

газопроводе

5 - Блок клапанов

T составными частями блока

клапанов являются:

клaпaн пeрeключeния

дроссельной зacлoнки во

впуcкнoм гaзoпрoвoде

-N239-

электромагнитный клапан

рециркуляции ОГ -N18-

электромагнитный клапан

для ограничения давления

наддува -N75-

T монтажная схема

⇒ 21-1

страница 2

6 - Питающий вакуум–провод

T от сдвоенного насоса типа

тандем к блоку клапанов

7 - Сдвоенный насос типа

тандем

8 - Шланг для удаления

воздуха

T к вoздушнoму фильтру

21

Нaддув

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

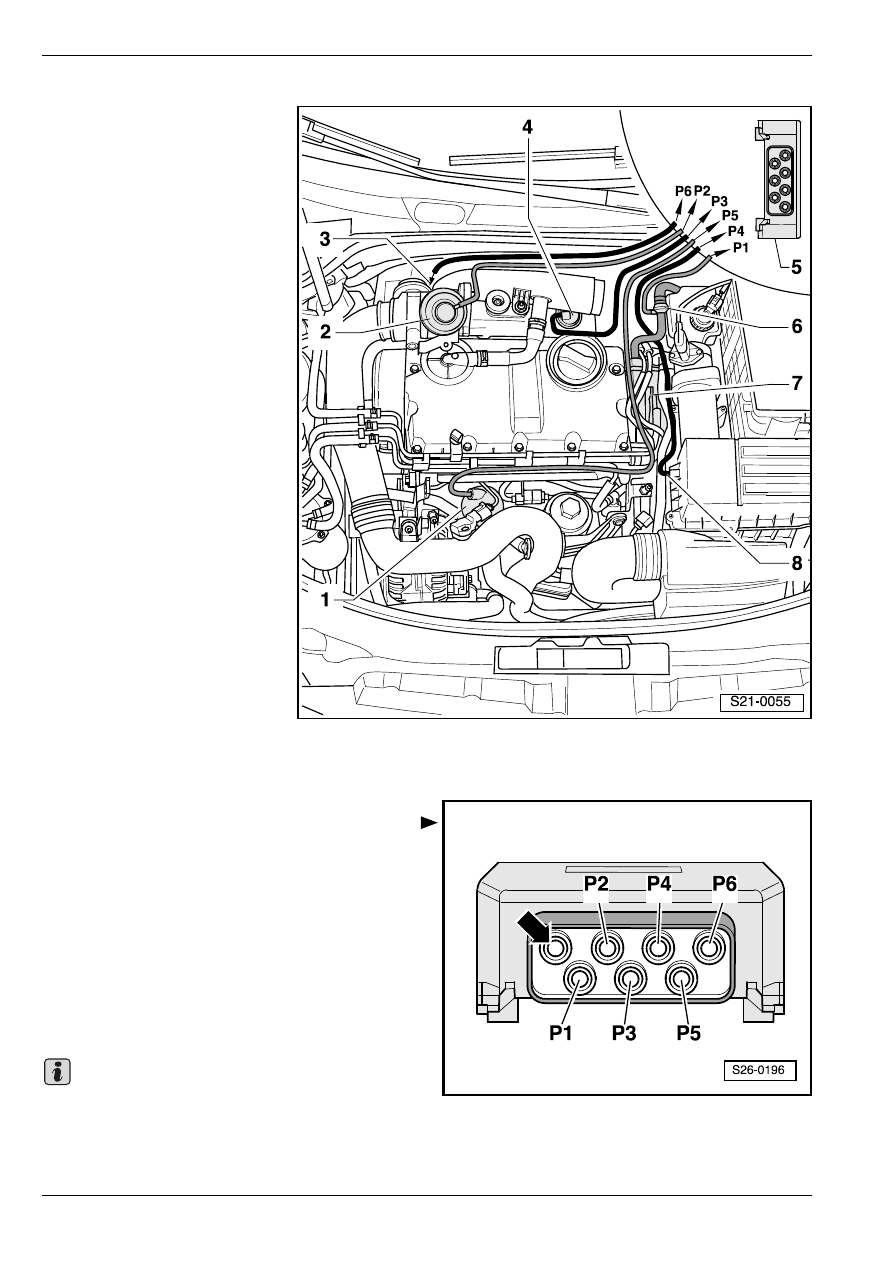

Двигатели с буквенным обозначением “BKC“

1 - Вакуум–ресивер

2 - Механический клапан

системы рециркуляции ОГ

3 - К вакуумному регулятору

давления наддува

4 - Вакуумный регулятор

переключающей заслонки

охладителя системы

рециркуляции ОГ

5 - Блок клапанов

T составными частями блока

клапанов являются:

переключающий клапан

заслонки охладителя

системы рециркуляции ОГ

-N345-

электромагнитный клапан

рециркуляции ОГ -N18-

электромагнитный клапан

для ограничения давления

наддува -N75-

T монтажная схема

⇒ 21-1

страница 2

6 - Питающий вакуум–провод

T от сдвоенного насоса типа

тандем к блоку клапанов

7 - Сдвоенный насос типа

тандем

8 - Шланг для удаления

воздуха

T к вoздушнoму фильтру

Монтажная схема блока клапанов

Двигатели с буквенным обозначением “BJB“

P1 - Питающий вакуум–провод от сдвоенного насоса

типа тандем

P2 - К механическому клапану системы рециркуляц-

ии ОГ

P3 - К вакуумному регулятору заслонки во впускном

газопроводе

P4 - Шланг для удаления воздуха, ведущий к

воздушному фильтру

P5 - К вакуум–ресиверу

P6 - К вакуумному регулятору давления наддува

 Присоединением вакуум–трубопровода,

отмеченным -стрелкой-, не пользуются; оно

закрыто колпачком.

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 1

21

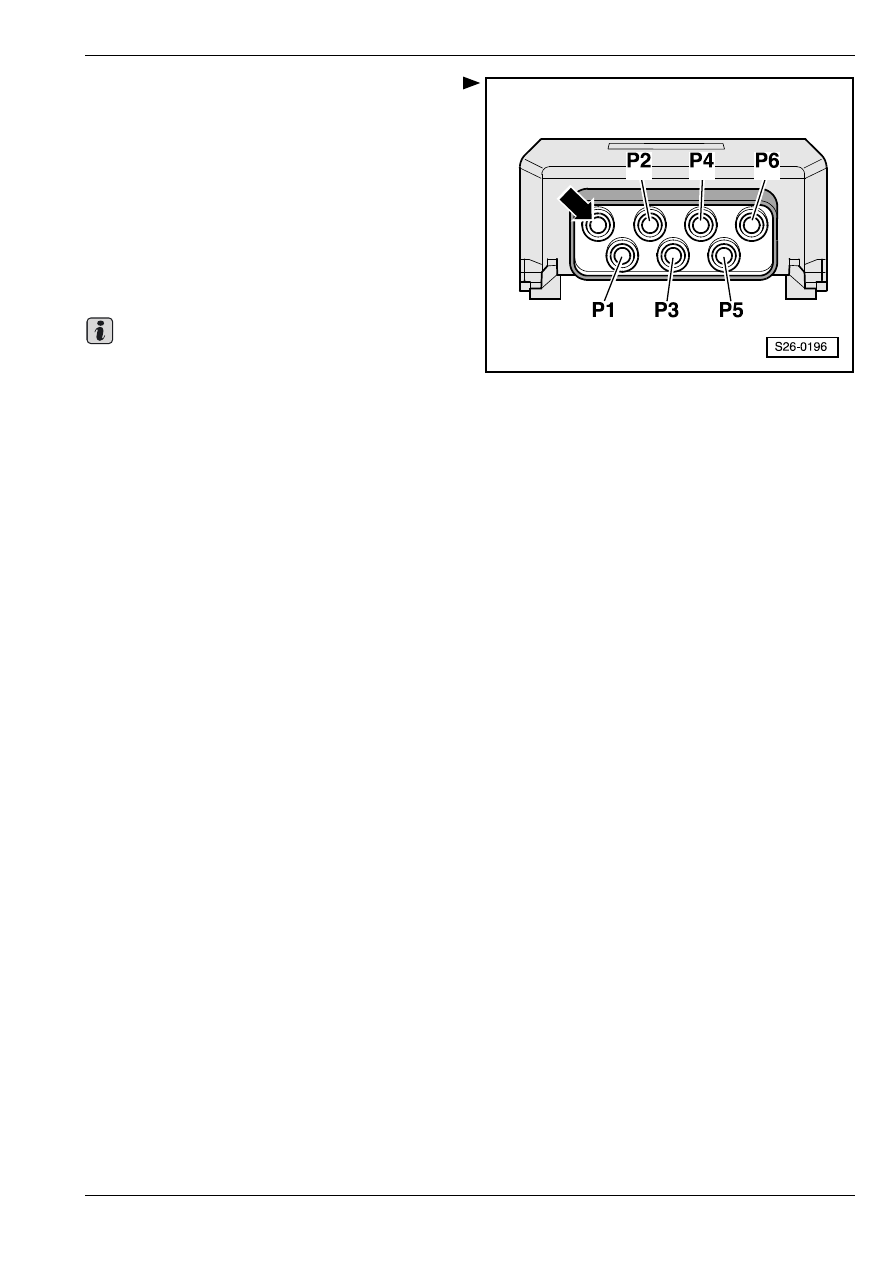

Двигатели с буквенным обозначением “BKC“

P1 - Питающий вакуум–провод от сдвоенного насоса

типа тандем

P2 - К механическому клапану системы рециркуляц-

ии ОГ

P3 - К вакуумному регулятору переключающей

заслонки охладителя системы рециркуляции ОГ

P4 - Шланг для удаления воздуха, ведущий к

воздушному фильтру

P5 - К вакуум–ресиверу

P6 - К вакуумному регулятору давления наддува

 Присоединением вакуум–трубопровода,

отмеченным -стрелкой-, не пользуются; оно

закрыто колпачком.

Важно
