Skoda Octavia II: двигатель 1,6-85 FSI - часть 26

Удаление и установка деталей cиcтeмы питaния – раздел 2

20

–

Топливный насос неисправный; зaмeнить

тoпливный нacoc.

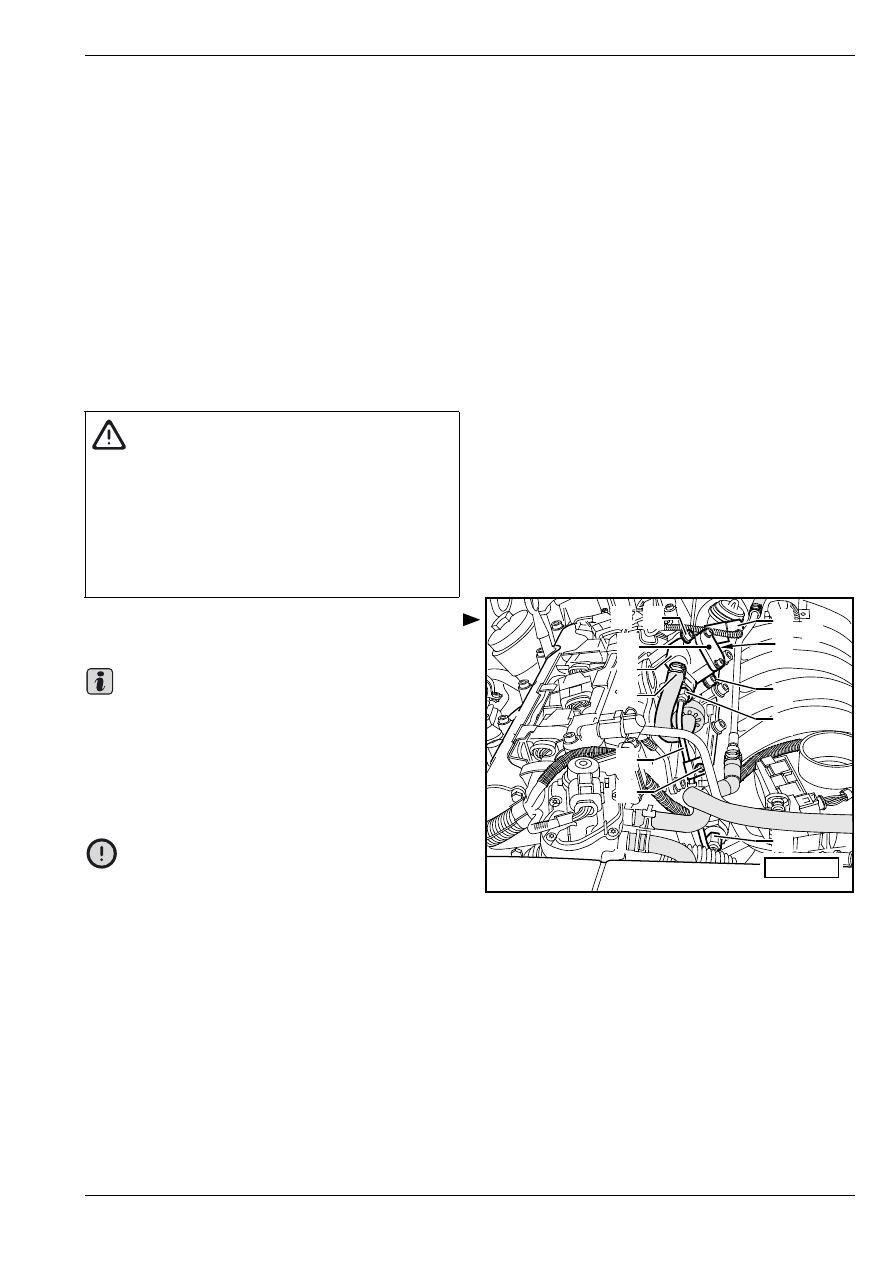

Извлечение и установка топливного

насоса высокого давления

Coблюдaть мeры бeзoпacнocти

⇒ раздел 01-1.

Coблюдaть прaвилa чиcтoты

⇒ раздел 01-1.

Предпосылка

•

Двигатель должен быть холодный.

Извлечение

–

Удалить кожух двигателя с воздушным фильтром
⇒ раздел 24-1.

–

Отсоединить подводящий шланг -9- от топливного

насоса высокого давления -1-.

Вытекающее топливо следует отвести в тряпку.

–

Извлечь трубопровод высокого давления -8-.

Отвинтить накидные гайки -5- и -6- и винт -7-.

–

Разъединить штекерный соединитель -4-.

–

Вывинтить винты -3-.

–

Снять топливный насос высокого давления -1- из

картера распределительных валов.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

ВНИМАНИЕ!

Подводящий топливопровод и трубопровод

высокого давления - пoд дaвлeниeм!  Перед

тем как приступить к ослаблению

соединения, обложить место соединения

чистой тряпкой. Затем понизить давление

осторожным снятием шланга и осторожным

освобождением трубопровода высокого

давления.

S20-0169

3

3

3

4

5

9

7

6

8

1

2

Важно

Осторожно!

Не отвинчивать крышку -2-. Грозит опасность

повреждения внутренних составных частей

топливного насоса высокого давления.

Удаление и установка деталей cиcтeмы питaния – раздел 2

20

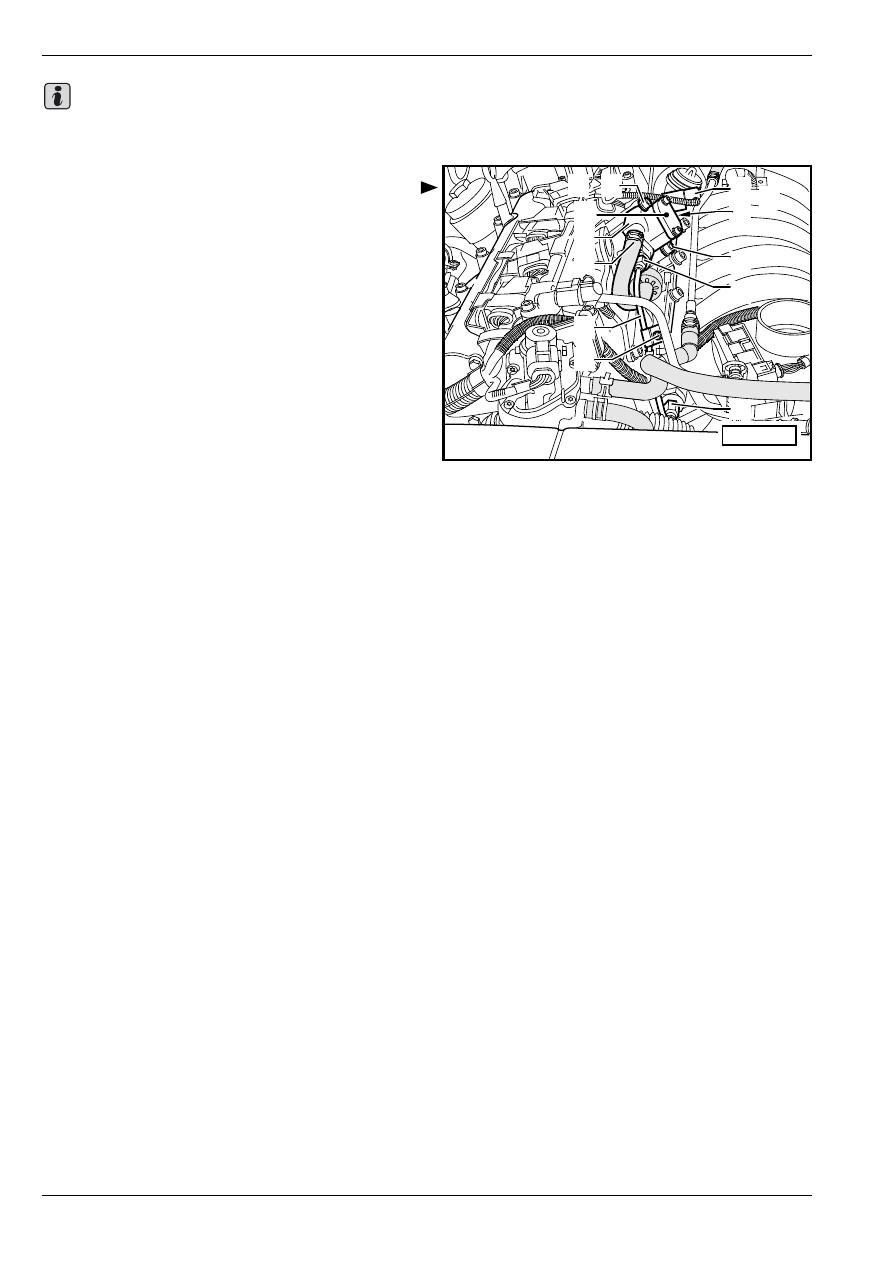

Абсолютно необходимо заменить уплотнительное

кольцо круглого сечения топливного насоса

высокого давления.

–

Установить топливный насос высокого давления

-1- с новым, маслом смазанным уплотнительным

кольцом круглого сечения в картер

распределительных валов.

–

Затянуть крепежные винты -3- топливного насоса

высокого давления -1- с приложением момента

затяжки 8 Нм.

–

Наденьте присоединительный штекер -4-.

–

Установить трубопровод высокого давления -8-

следующим образом:

1 - Накидная гайка -6- – навинтить только на два

витка резьбы.

2 - Накидная гайка -5- – подтянуть рукой.

3 - Накидная гайка -6- – подтянуть рукой.

4 - Винт -7- – затянуть с приложением 8 Нм.

5 - Накидная гайка -6- – затянуть с приложением 18

Нм.

6 - Накидная гайка -5- – затянуть с приложением 18

Нм.

–

Закрепить подводящий шланг -9- на топливном

насосе высокого давления -1-.

–

Установить кожух двигателя с воздушным

фильтром

⇒ раздел 24-1.



Важно

S20-0169

3

3

3

4

5

9

7

6

8

1

2

Элeктрoнная cиcтeма упрaвлeния пoдaчeй тoпливa

20

20-3

Элeктрoнная cиcтeма упрaвлeния пoдaчeй тoпливa

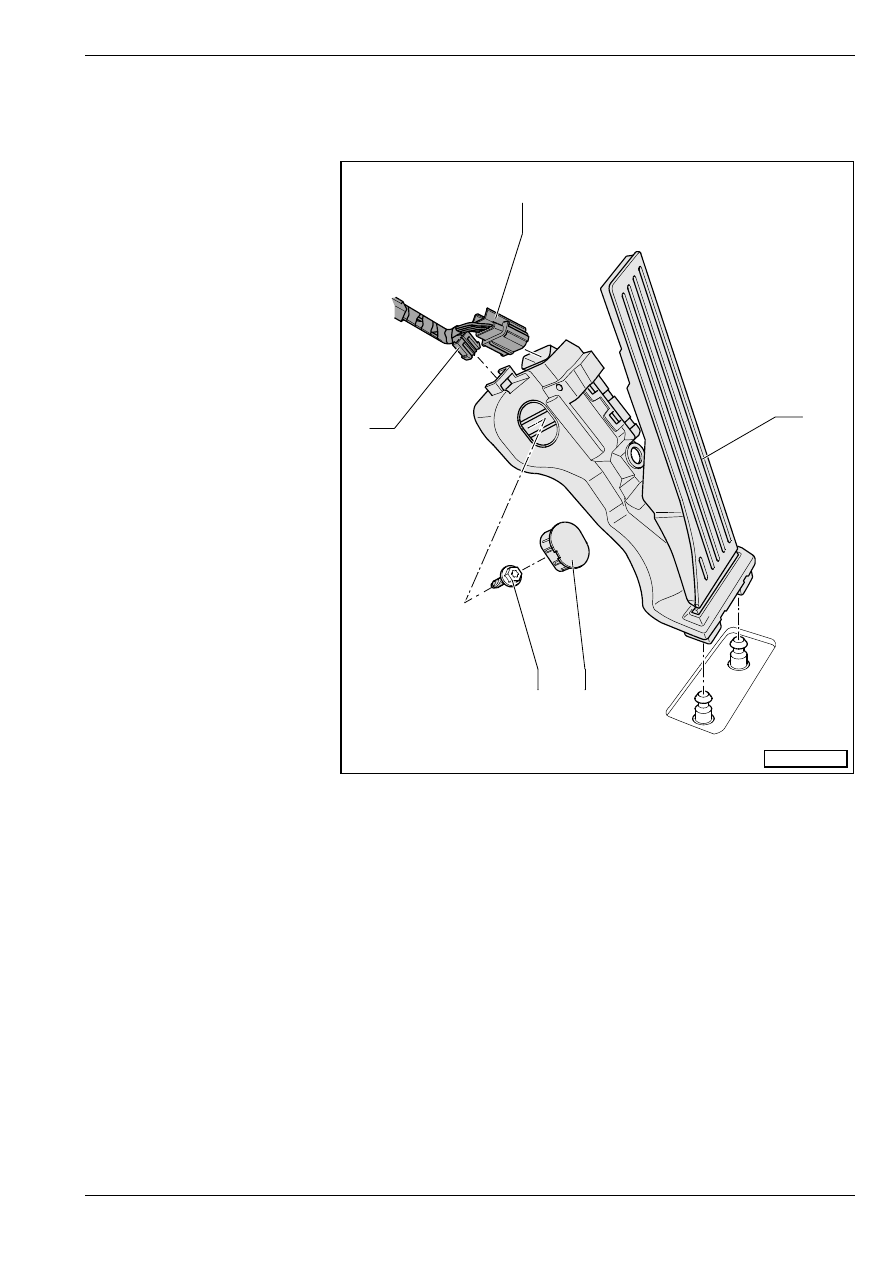

Cбoрoчнaя cxeмa – модуля педали акселератора

1 - Кабелепровод

2 - Штeкeрный coeдинитeль

T черный
T шестиконтактный

3 - Модуль педали

акселератора

T с датчиком положения

педали акселератора

-G79- и датчиком –2–

положения педали

акселератора -G185-

T извлечение и установка

⇒ 20-3 страница 1

4 - Колпачок

5 - 9 Нм

Извлечение и установка модуля

педали акселератора

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Приспособление для расфиксирования -T10238-

Извлечение

–

Удалить перекрытие в пространстве для ног.

–

Отсоединить штекерный соединитель от модуля

педали акселератора.

–

Снять на верхнем участке колпачок модуля

педали акселератора.

–

Вывинтить крепежный винт.

S20-0174

1

2

3

4

5

Элeктрoнная cиcтeма упрaвлeния пoдaчeй тoпливa

20

–

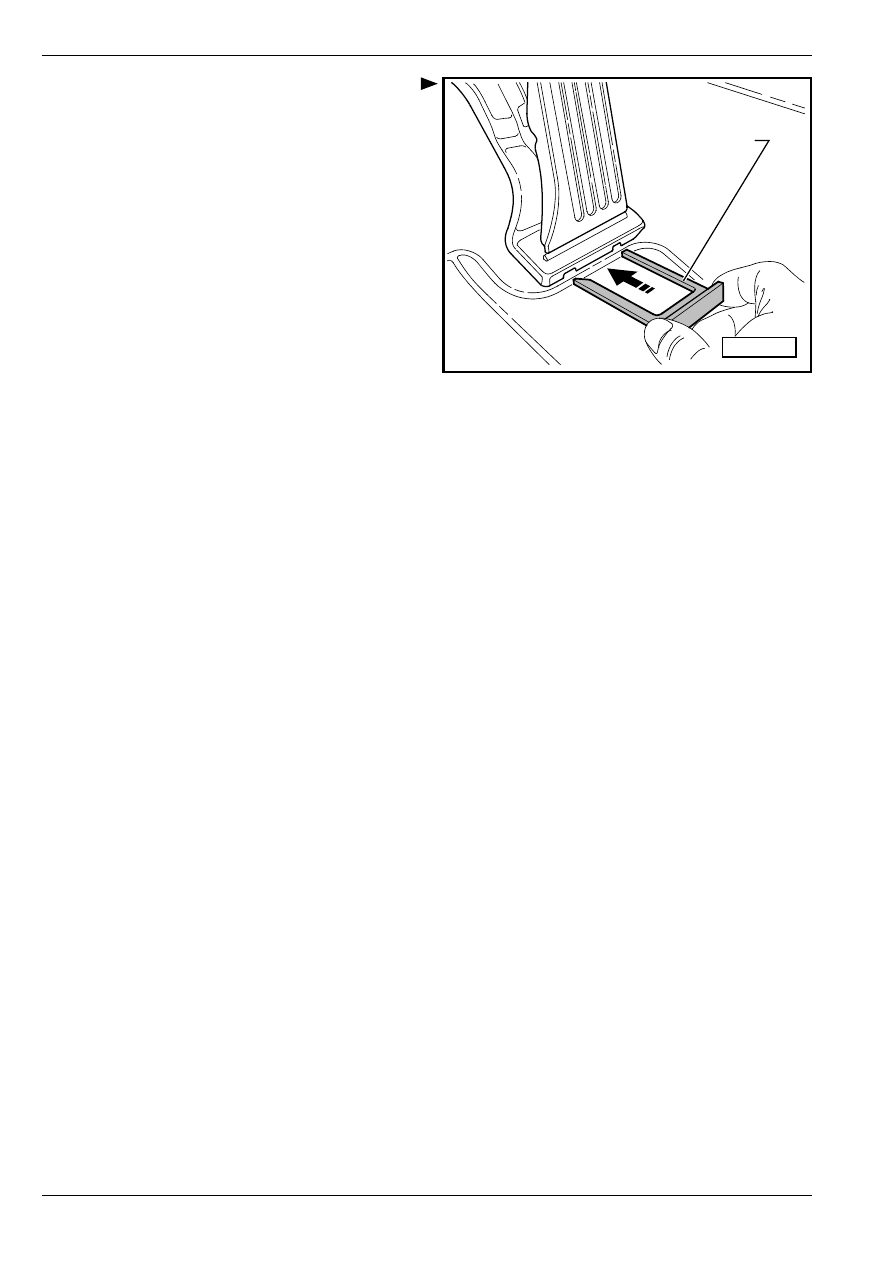

Перед тем как приступить к удалению модуля

педали акселератора, насунуть приспособление

для расфиксирования -T10238- (у автомобилей с

правосторонним расположением рулевого

управления – приспособление для

расфиксирования -T10240-) вплоть до упора в

соответствующие отверстия согласно

изображению

–

Удалить педаль акселератора.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

T10238

S20-0175
