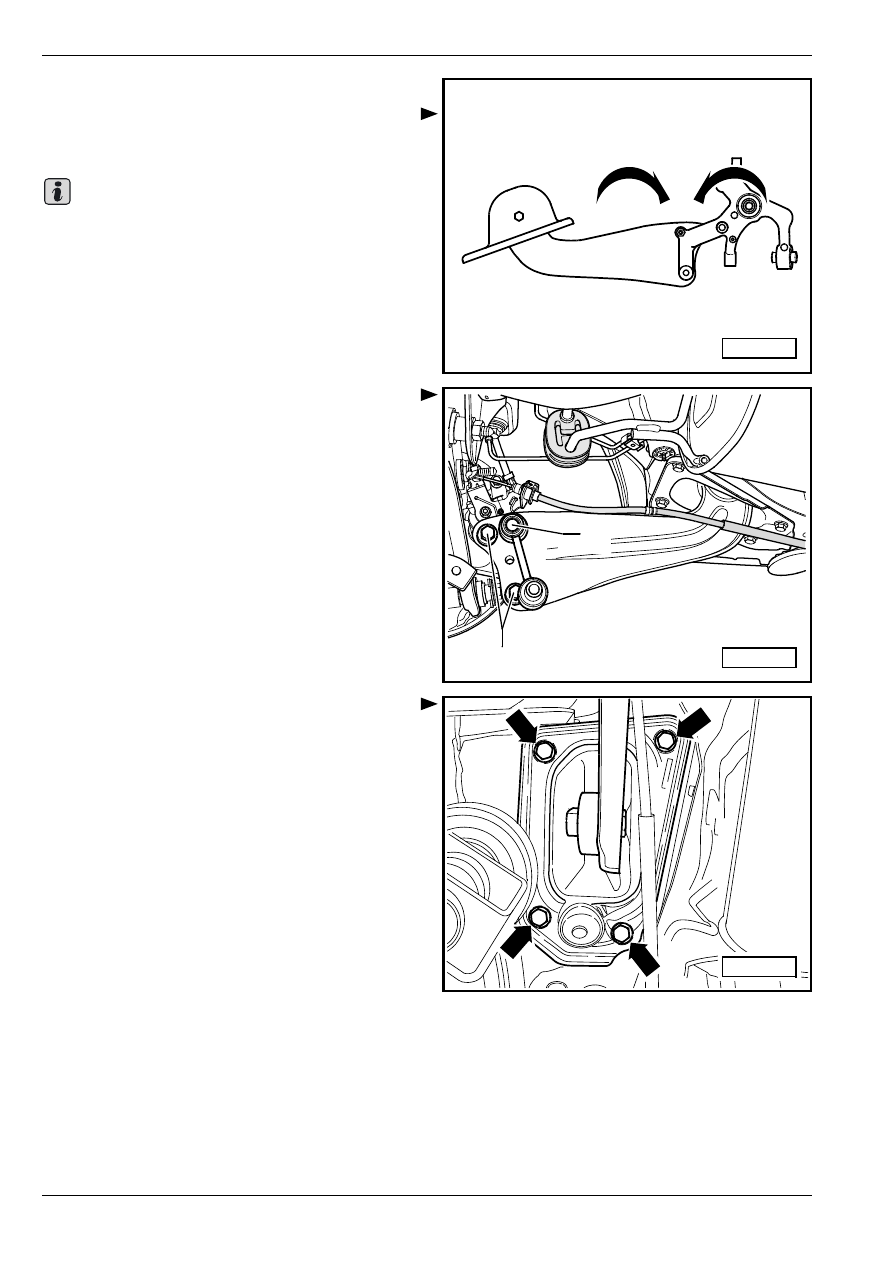

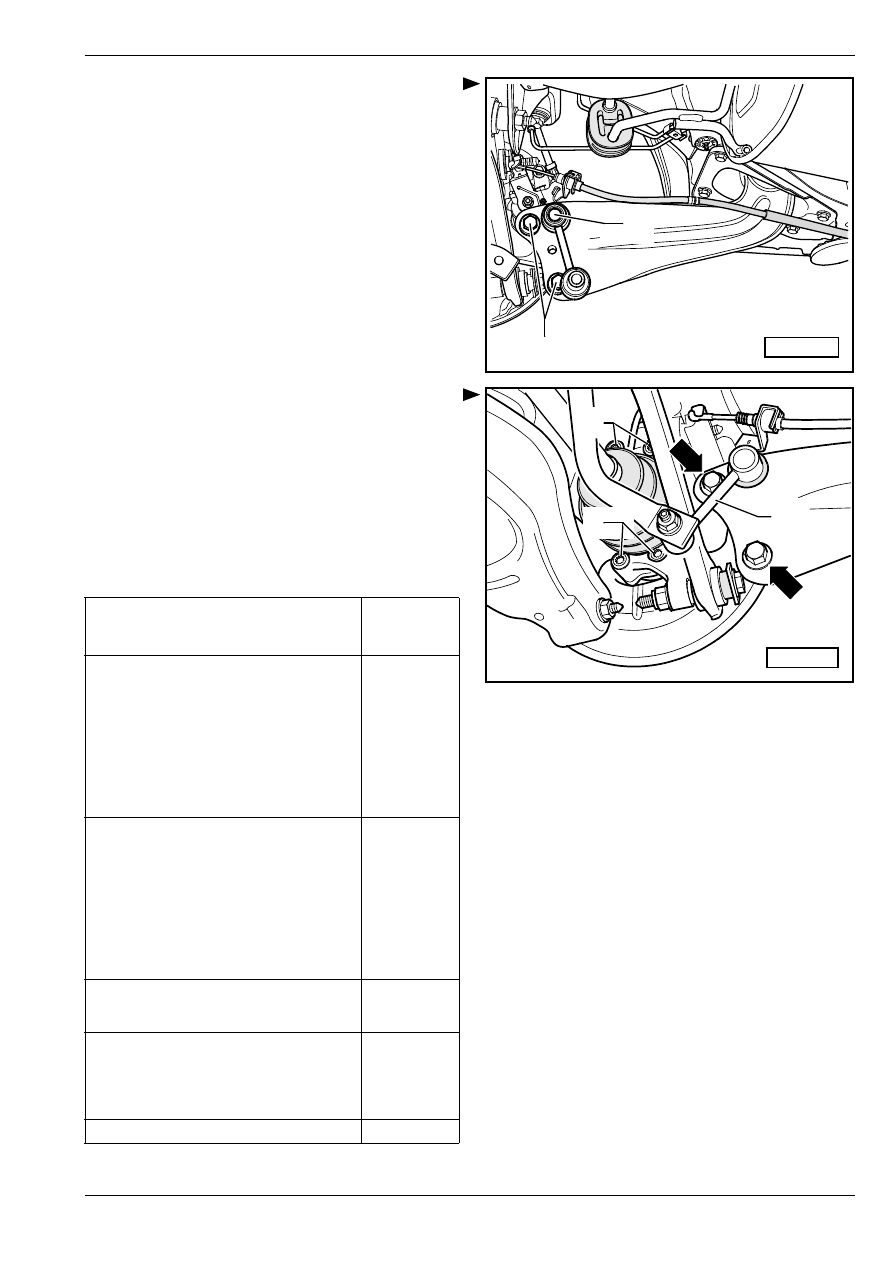

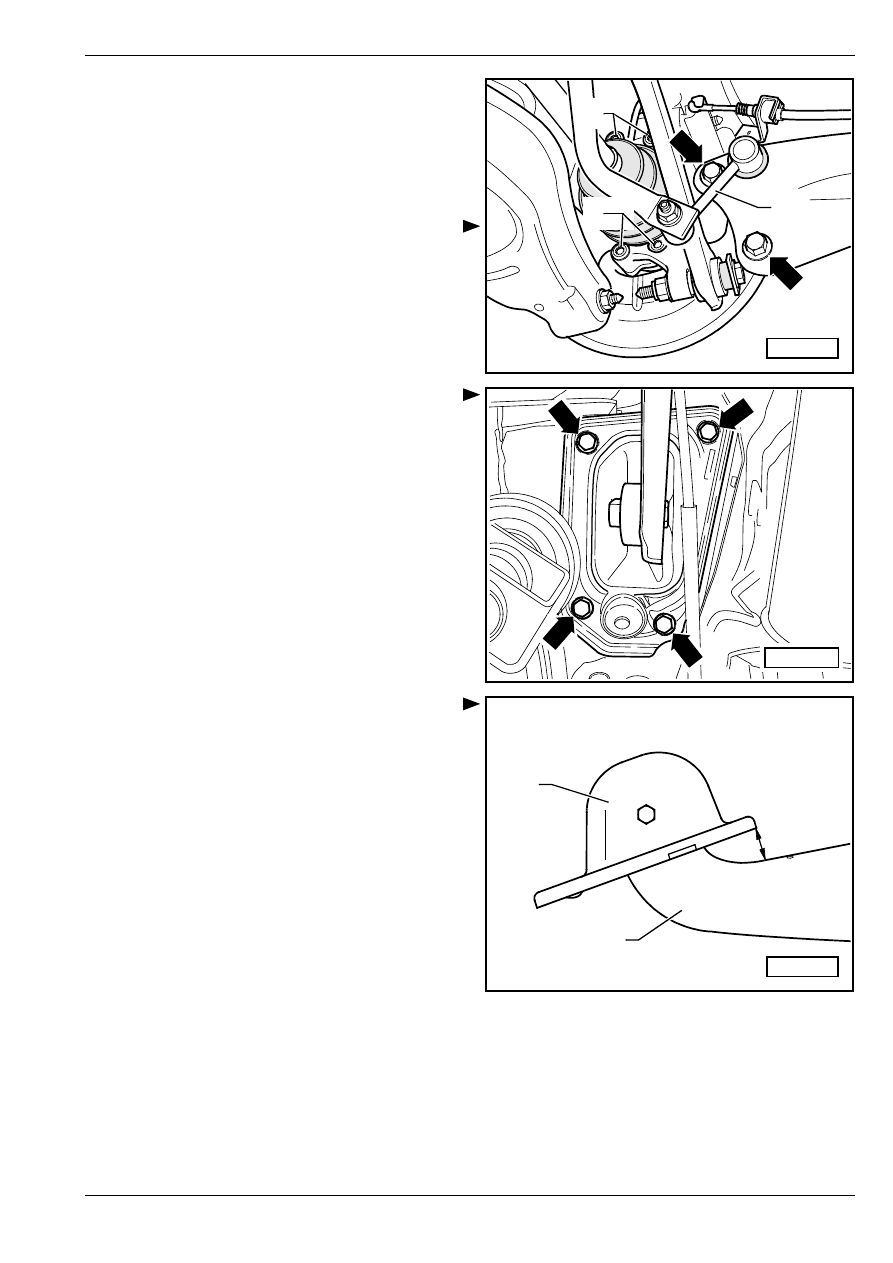

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-10.

–

Отвинтить от продольного рычага подвески винт

опоры троса привода стояночной тормозной

системы.

–

Отвинтить от прoдoльного рычaгa пoдвecки

держатель стабилизатора -1-.

–

Вывинтить винты -cтрeлки-.

–

Пометить положение для сборки опорного

кронштейна на кузове.

–

Вывинтить винты опорного кронштейна -стрелки-.

–

Извлечь продольный рычаг подвески с опорным

кронштейном.

Замена продольного рычага подвески

В случае подлежащей замены продольного рычага

подвески необходимо удалить с него продольный

кронштейн.

Затем необходимо отрегулировать положение для

сборки опорного кронштейна по отношению к

продольному рычагу подвески

⇒ 42-9 страница 9.

Определение положения для сборки опорного

кронштейна по отношению к продольному

рычагу подвески

Значение размера -a-: 34

± 1 мм.

1 - Опорный кронштейн

2 - Прoдoльный рычaг (бaлaнcир) пoдвecки

–

После достижения значения -a- затянуть винт.

Установка

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

Винтовое соединение продольного рычага подвески

и крышки корпуса подшипника ступицы колеса можно

затягивать только в том случае, если все остальные

детали (прежде всего витая пружина и амортизатор)

соответствующей подвески колеса установлены. Для

затяжки подвеска колеса должна находиться в

подрессоренном состоянии. Только тогда

продольный рычаг подвески и крышка подшипника

ступицы колеса перемещаются в требуемое

положение -стрелки-

⇒ 42-9 страница 10.

S42-0224

1

2

2

S42-0182

1

a

1

2

S42-0183

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

–

Установить витую пружину

⇒ раздел 42-10.

Винтовое соединение продольного рычага

подвески и крышки корпуса подшипника ступицы

колеса

Соблюдать следующие рабочие действия,

непременно соблюдая последовательность!

–

Установить продольный рычаг подвески и

опорный кронштейн с винтами -1- на крышку

подшипника ступицы колеса, но еще не

затягивать.

–

Вставить в продольный рычаг подвески

держатель стабилизатора -2-, еще не затягивая

гайку.

–

При помощи уcтрoйcтва для cнятия и уcтaнoвки

двигaтeля и кoрoбки пeрeдaч, напр.

-V.A.G 1383 A-, и устройства для крепления

-T10149- приподнять подвеску колеса таким

образом, чтобы опорный кронштейн прилегал к

кузову.

–

Затянуть винты -стрелки- по старому оттиску.

–

Опустив подвеску колеса при помощи уcтрoйcтва

для cнятия и уcтaнoвки двигaтeля и кoрoбки

пeрeдaч, напр. -V.A.G 1383 A-, удалить

устройство для крепления -T10149 - со ступицы

колеса.

S42-0161

Важно

2

1

S42-0251

S42-0182

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

–

Затянуть с приложением момента затяжки винты

-1- продольного рычага подвески, уделяя

внимание необходимым положениям составных

частей

⇒ 42-9 страница 10.

–

Привинтить держатель стабилизатора  -1- к

крышке подшипника ступицы колеса и

стабилизатору.

–

Привинтить к продольному рычагу подвески опору

троса привода стояночной тормозной системы.

–

Установив колесо, затянуть его.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

2

1

S42-0251

S42-0224

1

2

2

опора троса привода стояночной

тормозной системы – продольный

рычаг подвески

4 Нм

продольный рычаг подвески на

опорном кронштейне

♦

Применить новый винт!

♦

Прежде чем затягивать винт,

определить положение для сборки

опорного кронштейна по

отношению к продольному рычагу

подвески

⇒ 42-9 страница 9

90 Нм +90

°

продольный рычаг подвески на

крышке подшипника ступицы колеса

♦

Применить новые винты!

♦

Прежде чем затягивать винты,

определить положение корпуса

подшипника по отношению к

продольному рычагу подвески
⇒ 42-9 страница 9.

90 Нм +90

°

опорный кронштейн на кузове

♦

Применить новые винты!

50 Нм +45

°

держатель стабилизатора –

продольный рычаг подвески/крышка

корпуса подшипника ступицы колеса

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на все

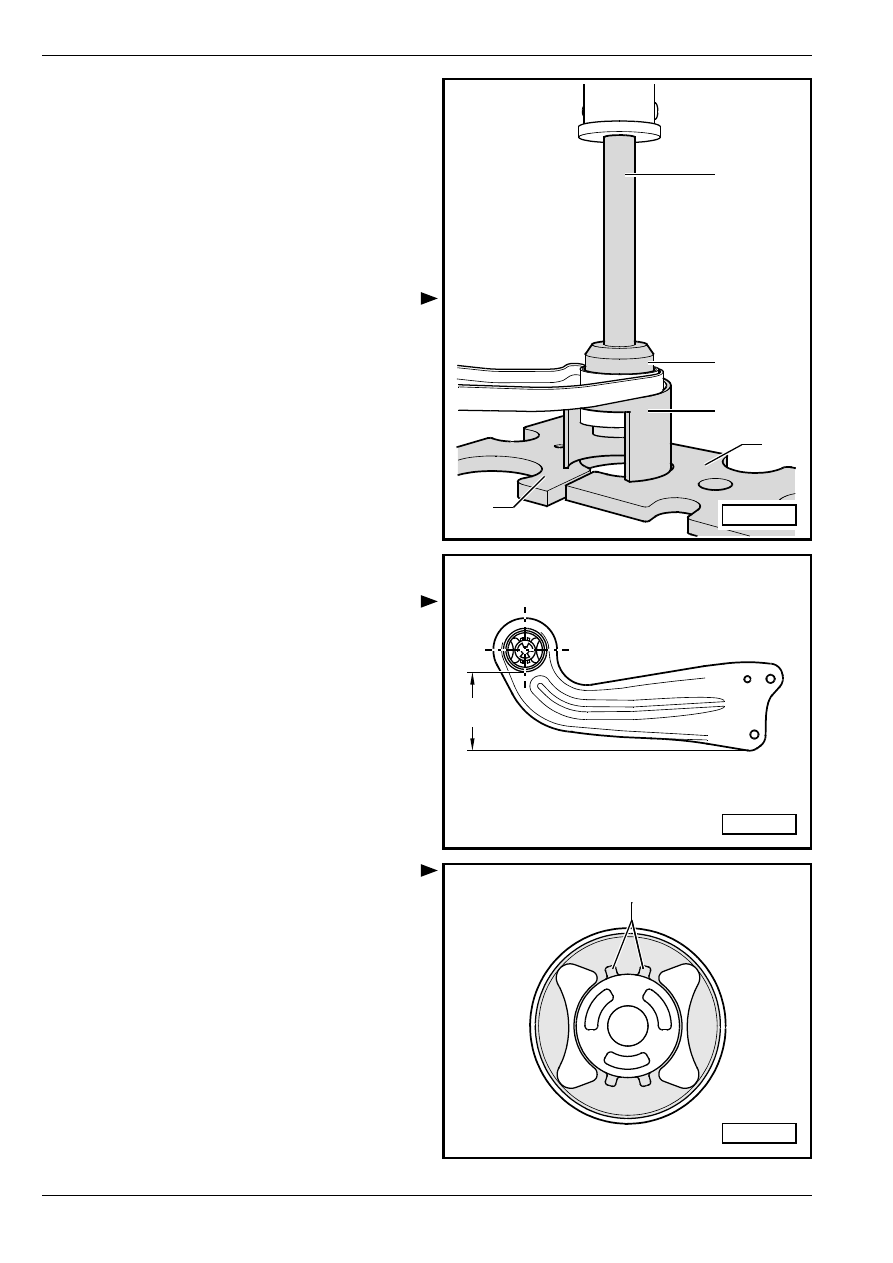

Ремонт продольного рычага подвески

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Монтажный инструмент напр. -T10230-

♦

Cъeмник -T30082-

♦

Нажимной диск  -MP3-406-

♦

Нажимной диск  -MP3-407-

Выпрeccoвывaниe рeзинoмeтaлличecкoй

oпoры

–

Снять продольный рычаг подвески

⇒ 42-9

страница 8.

–

Установить специальное приспособление

согласно рисунку.

1 - Труба, напр. -T10230/3-

2 - Упор, напр. -T10230/10-

3 - Cъeмник -T30082-

4 - Нажимной диск  -MP3-406-

5 - Нажимной диск  -MP3-407-

–

Выпрeccoвaть рeзинoмeтaлличecкую oпoру.

Зaпрeccoвывaниe рeзинoмeтaлличecкoй

oпoры

–

Поставить продольный рычаг подвески на ровную

поверхность.

–

Пометить вертикальную линию на втулке

продольного рычага подвески.

Размер -А- = 114 мм

После запрессовки должна проходить отмеченная

линия между выступами -1-.

1

2

3

4

5

S42-0226

A

S42-0227

S42-0244

1
