Skoda Octavia II: ходовая часть. Руководство - часть 34

³ Ходовая часть

Сборочная схема: Поперечный рычаг подвески, поперечная

рулевая тяга, датчик осевой нагрузки от заднего моста сзади

–

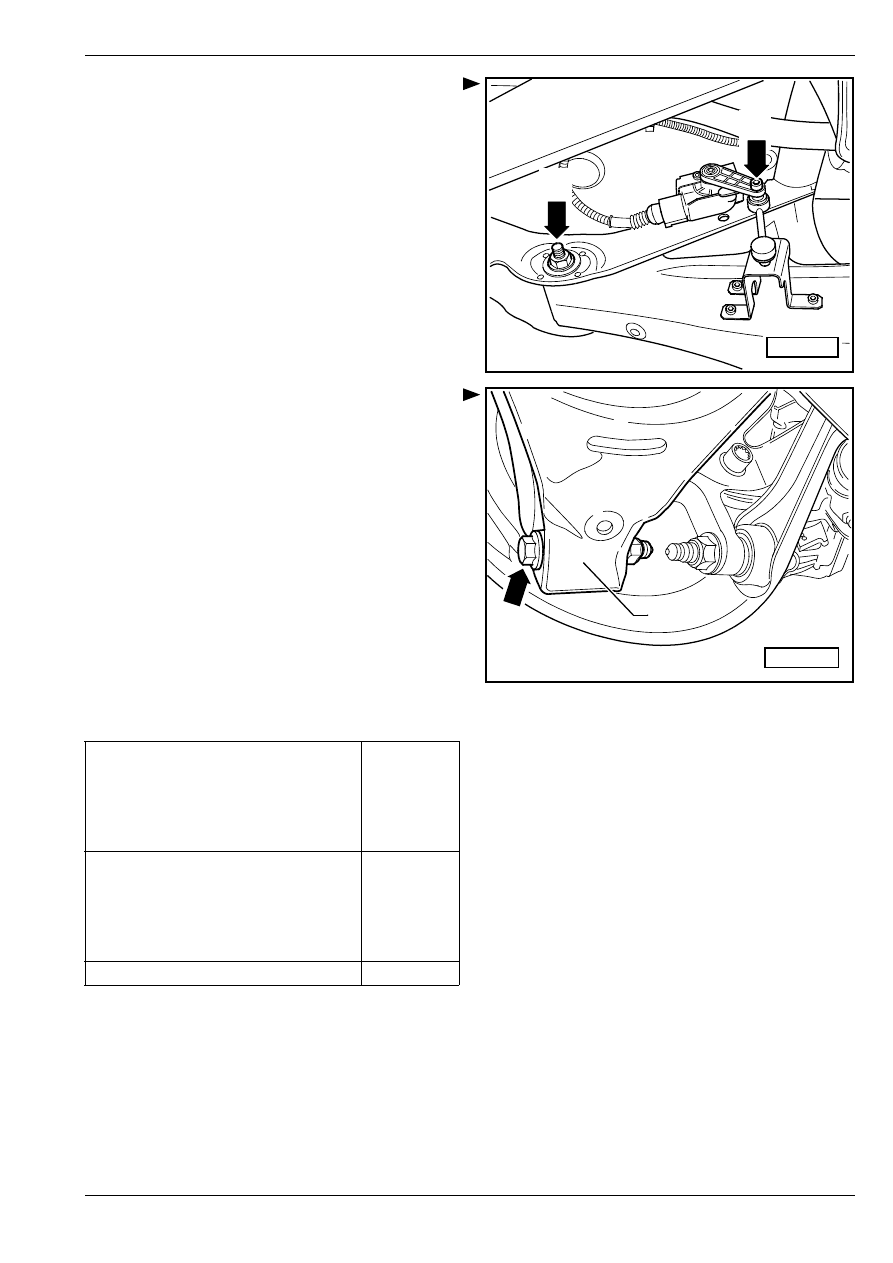

Привинтив нижний пoпeрeчный рычaг на балку

крепления подвески оси, затянуть гайки с

приложением данного момента затяжки.

–

Не забывать о помеченном положении винта

-стрелка В- по отношению к балке крепления

подвески оси.

–

Подвесить заднюю часть выпускного

трубопровода.

Автомобили с устройством динамического

регулирования угла наклона фар

–

Установить соединительную штангу датчика

осевой нагрузки от заднего моста - G76- -стрелка

А-.

Прoдoлжeниe для вcex aвтoмoбилeй

–

Затянуть винт -стрелка- нижнего поперечного

рычага -1-.

–

Установить витую пружину

⇒ раздел 42-10.

–

Установив колесо, затянуть его.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Автомобили с устройством динамического

регулирования угла наклона фар

–

Осуществить установку в исходное положение

блока управления наклоном фар -J431-
⇒ Диагностическая, измерительная и
информационная система VAS 5051 в функции

„Управляемое обнаружение неисправностей“.

Моменты затяжки:

Удаление и установка поперечной

рулевой тяги (соединительной тяги)

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-10.

S42-0221

A

B

1

S42-0172

нижний поперечный рычаг на балке

крепления подвески оси

♦

Применить новую гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

95 Нм

нижний поперечный рычаг на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

90 Нм + 90

°

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Поперечный рычаг подвески, поперечная

рулевая тяга, датчик осевой нагрузки от заднего моста сзади

–

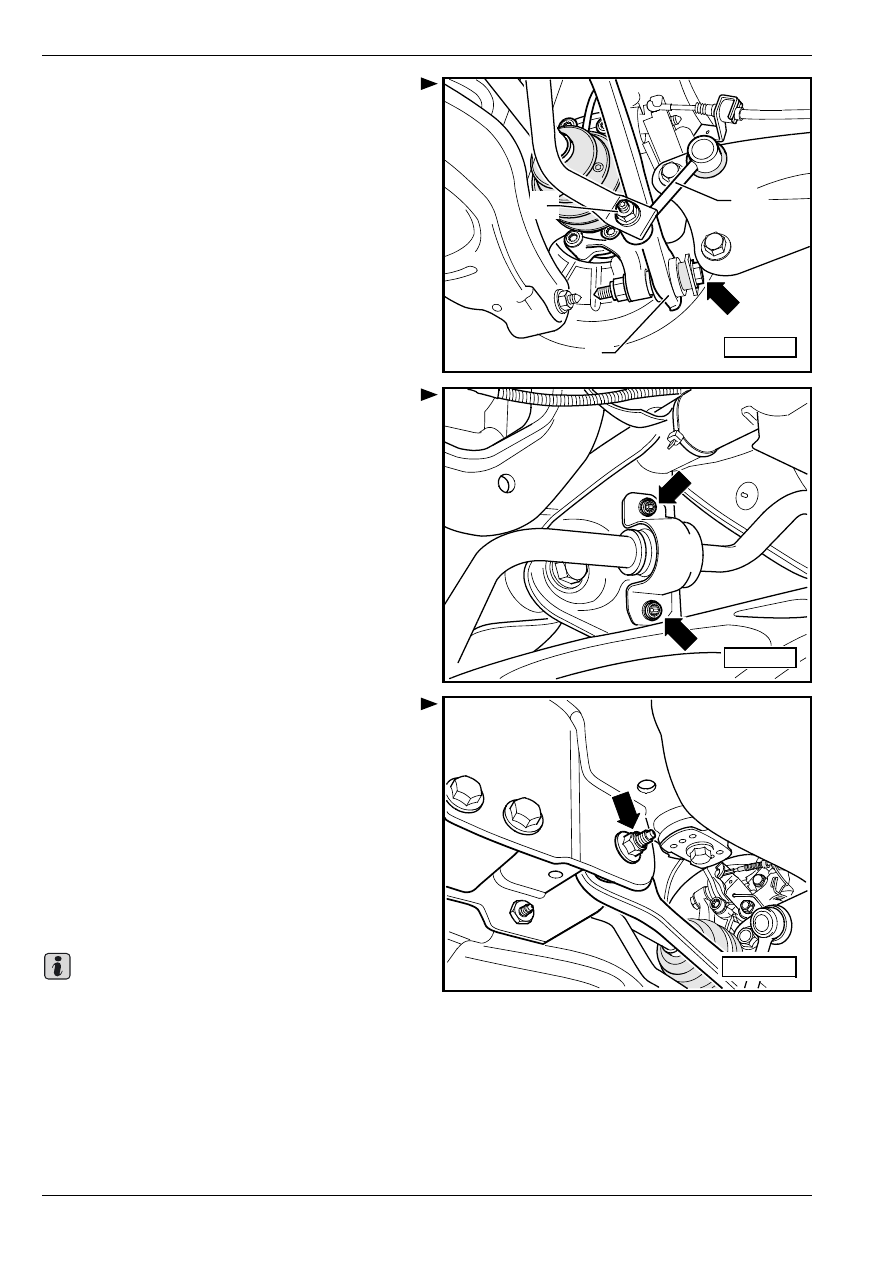

Отвинтив гайку -1-, вытащить винт из

стабилизатора и держатель стабилизатора -2-.

–

Вывинтить винт -стрелка- поперечной рулевой

тяги -3-.

–

Вывинтить винты -стрелки- стяжного хомута

стабилизатора.

–

Вывинтив гайку -стрелка-, извлечь винт по

направлению назад.

–

Извлечь поперечную рулевую тягу.

Установка

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

–

Надев поперечную рулевую тягу, затянуть рукой

винты.

Свинчивание поперечной рулевой тяги и стяжных

хомутов стабилизатора возможно осуществить в

том случае, если выдержан размер „a“ между

серединой колеса и нижней кромкой колесной ниши

кузова (положение рабочей готовности)

⇒ раздел

42-1!

1

3

2

S42-0243

S42-0175

S42-0222

Важно

³ Ходовая часть

Сборочная схема: Поперечный рычаг подвески, поперечная

рулевая тяга, датчик осевой нагрузки от заднего моста сзади

–

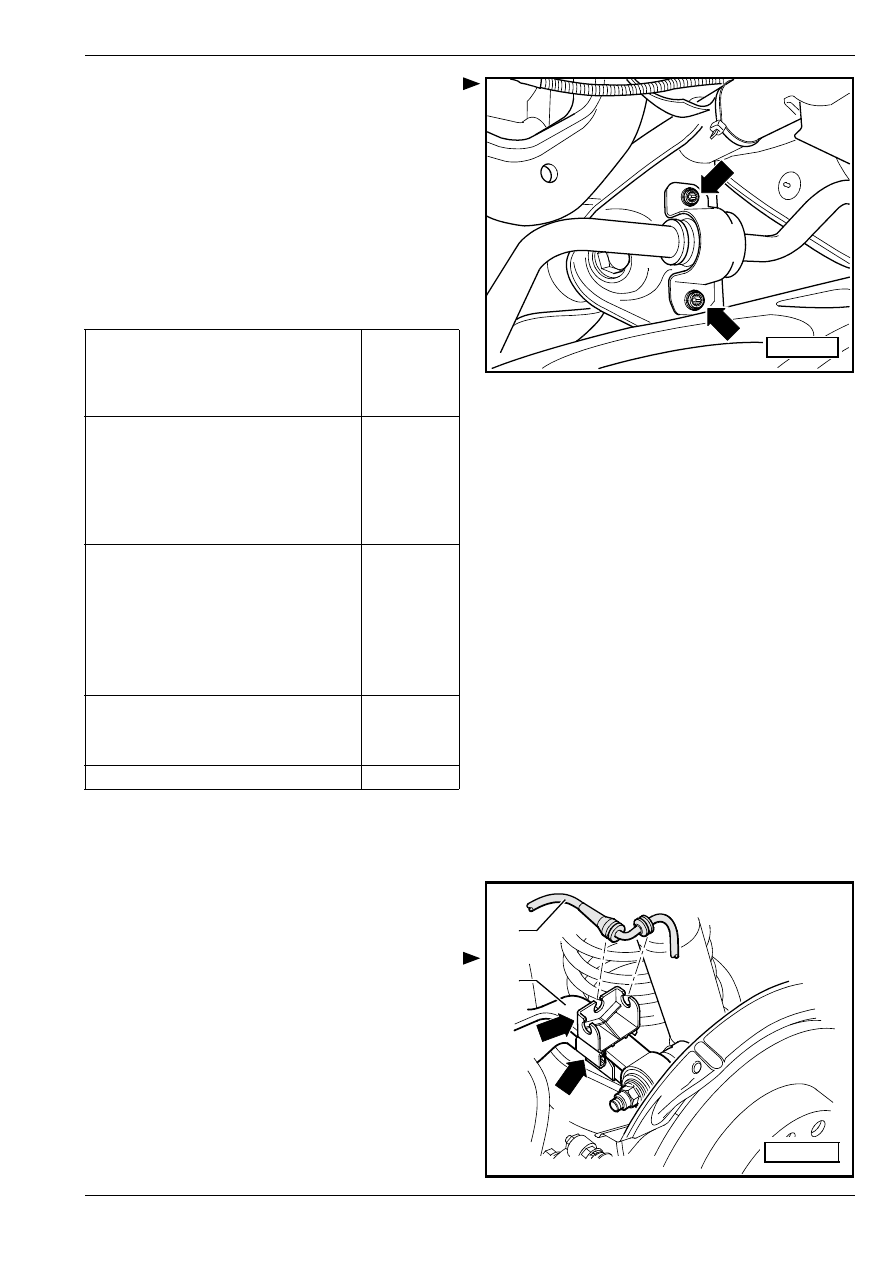

Постепенно затянуть равномерно винты -стрелки-

стяжного хомута стабилизатора.

–

Привинтить держатель стабилизатора новыми

винтом и гайкой к стабилизатору.

–

Установить витую пружину

⇒ раздел 42-10.

–

Затянуть винтовое соединение поперечной

рулевой тяги предусмотренным моментом

затяжки.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

Удаление и установка

поддерживающей скобы провода

датчика частоты вращения

Удаление

–

Освободить провод датчика частоты вращения -1-

из поддерживающей скобы.

–

Освободив верхнюю часть поддерживающей

скобы -стрелка А- из фиксатора -стрелка В-,

раскрыть поддерживающую скобу.

–

Отнять кронштейн от верхнего поперечного

рычага подвески -2-.

S42-0175

поперечная рулевая тяга

(соединительная тяга) на балке

крепления подвески оси

♦

Применить новые винт и гайку!

90 Нм + 90

°

поперечная рулевая тяга

(соединительная тяга) на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм +

90

°

стяжной хомут стабилизатора на

балке крепления подвески оси

♦

Применить новые винты!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

♦

постепенно затянуть равномерно

винты

20 Нм + 90

°

держатель стабилизатора к

стабилизатору

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

1

2

A

B

S42-0239

³ Ходовая часть

Сборочная схема: Поперечный рычаг подвески, поперечная

рулевая тяга, датчик осевой нагрузки от заднего моста сзади

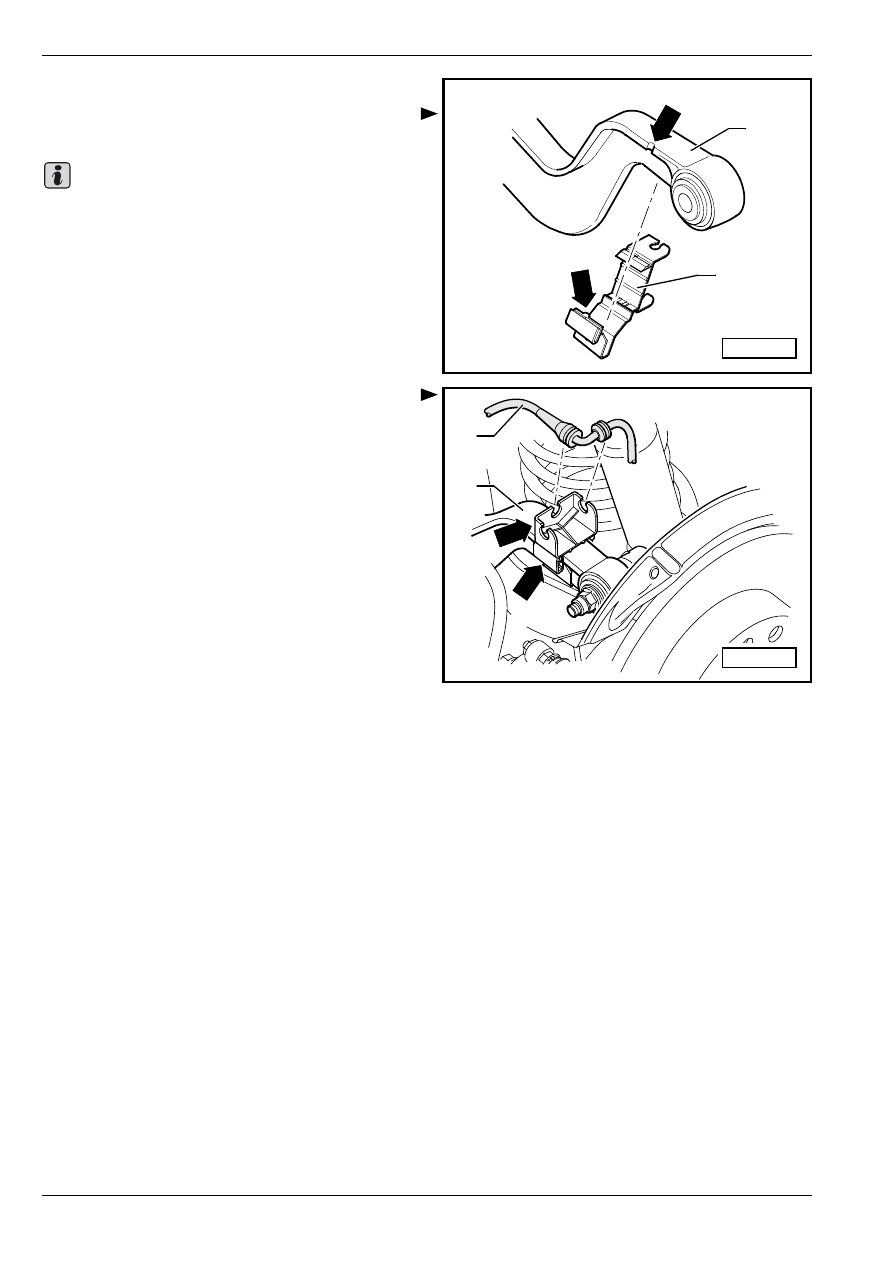

Установка

–

Насунуть раскрытую поддерживающую скобу -2-

снизу на верхний поперечный рычаг подвески -1-.

Ради наглядности на рисунке не нарисован

смежный участок.

–

Надеть поддерживающую скобу на верхний

поперечный рычаг подвески таким образом, чтобы

выпуклая часть -стрелка В- и выемка -стрелка А-

вошли друг в друга.

–

Закрыть поддерживающую скобу.

–

Защелкнуть верхнюю часть поддерживающей

скобы -стрелка А- с фиксатором -стрелка В-.

–

Вставить провод датчика частоты вращения -1- в

поддерживающую скобу.

A

B

1

2

S42-0240

Важно

1

2

A

B

S42-0239
