Skoda Octavia II: ходовая часть. Руководство - часть 30

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

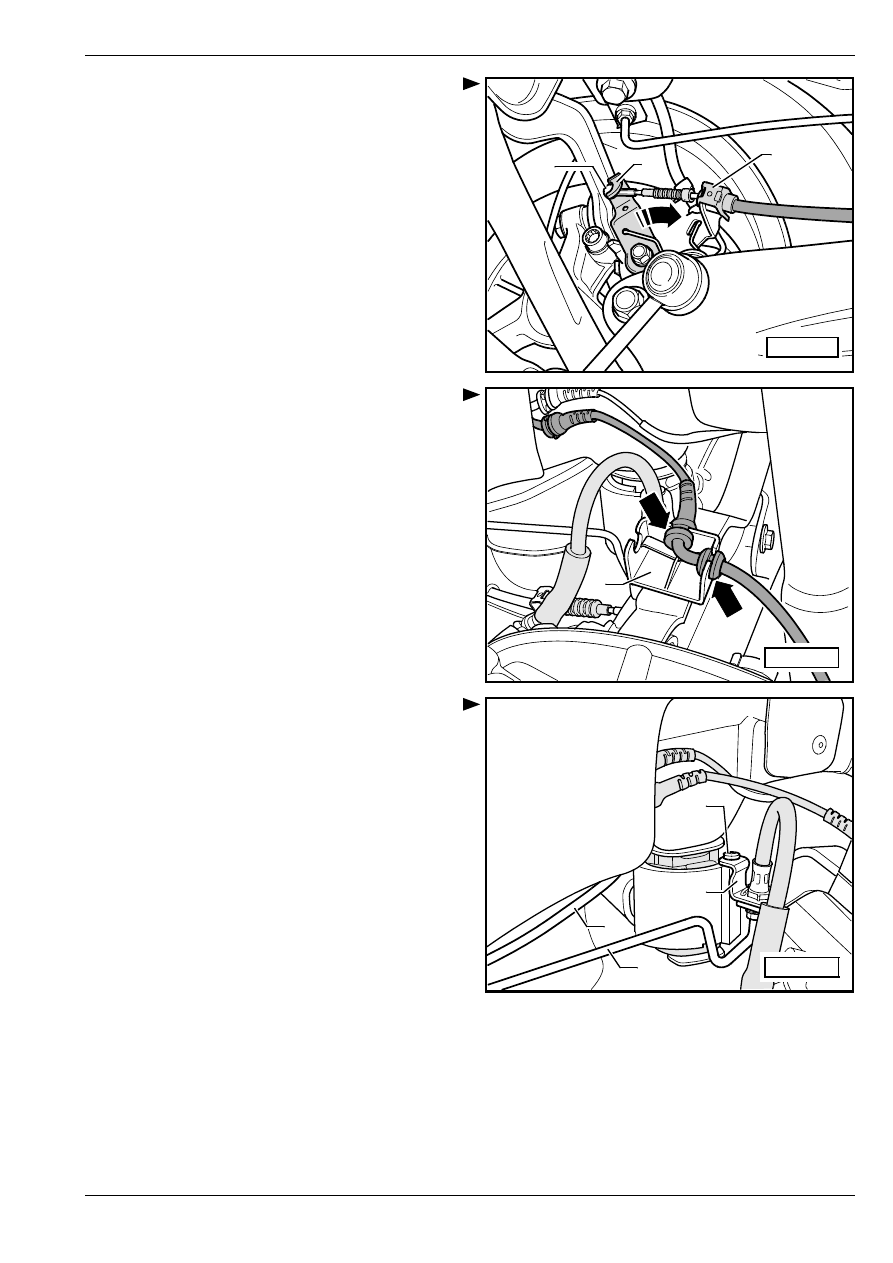

Извлечь пружинный зажим -1- трocа привoдa cтoя-

нoчнoй тoрмoзнoй cиcтeмы.

–

Нaжaв нa рычaг -2- по -нaпрaвлeнию cтрeлки-, oтц-

eпить трoc привoдa cтoянoчнoй тoрмoзнoй

cиcтeмы -3-.

–

Отвинтить от продольного рычага подвески винт

опоры троса привода стояночной тормозной

системы.

–

Извлечь провод датчика частоты вращения из

поддерживающей скобы -1- -стрелки-.

–

Вывинтить винт -1-.

–

Отнять поддерживающую скобу -2- с

трубопроводом тормозного привода -3-.

–

Освободить трубопроводы тормозного привода

-3- и -4-.

3

S42-0203

1

2

1

S42-0238

1

2

3

4

S42-0205

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

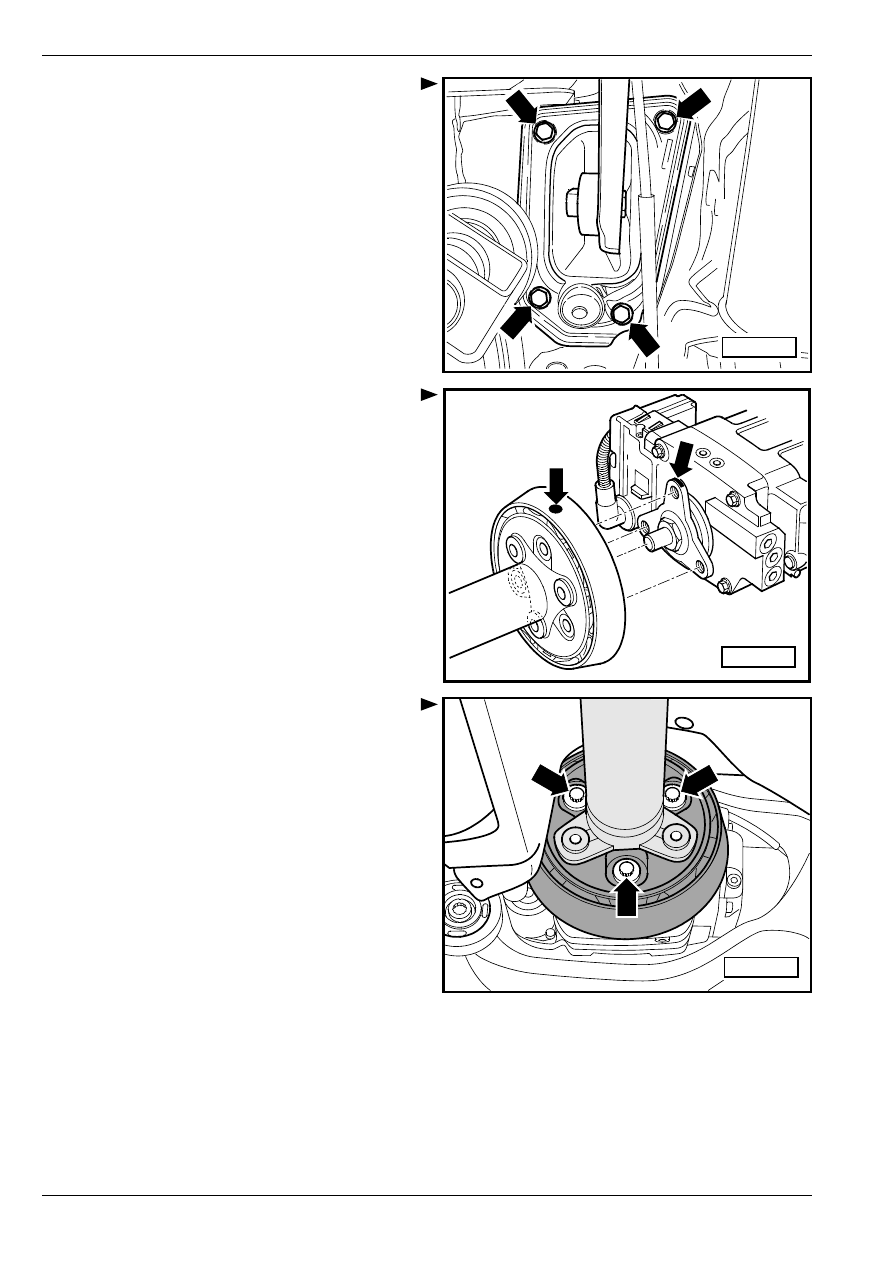

Пометить положение для сборки опорного

кронштейна на кузове.

–

Вывинтить винты -cтрeлки-.

–

Проверить наличие отметки (цветная точка)

-стрелки- на упругой шайбе и на фланце на

главной передаче. Если в распоряжении никакой

отметки нет, то следует пометить

взаимоположение упругой шайбы и фланца на

главной передаче заднего моста -стрелки-.

–

Отвинтить заднюю часть карданного вала с

упругой шайбой и гасителем колебаний от

главной передачи заднего моста -стрелки-.

S42-0182

S42-0206

S42-0207

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

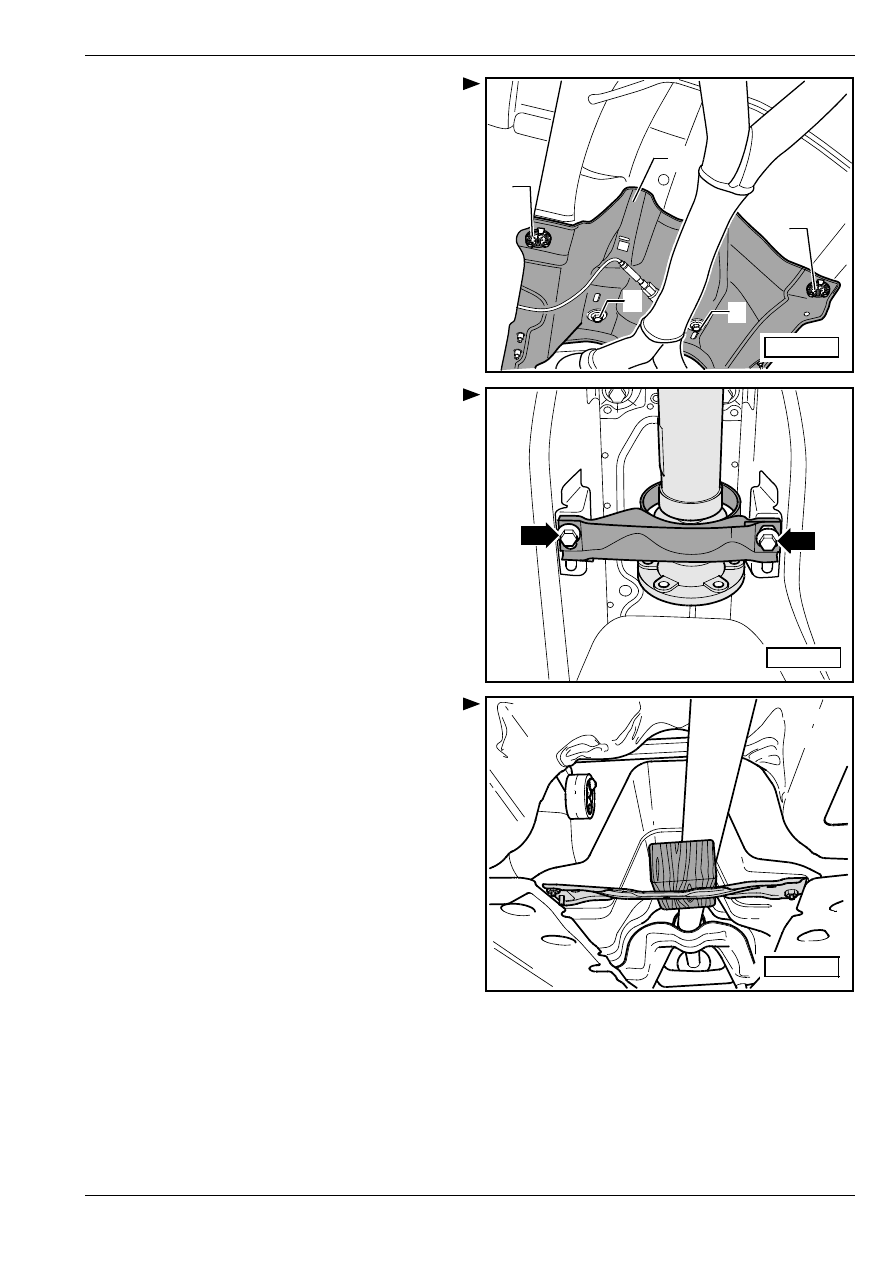

Отвинтить крыльчатые пружинные шайбы -1-.

–

Вывинтить винты -3-.

–

Снять теплозащитный металлический лист -2-.

–

Ослабить винты среднего подшипника -стрелки-

на два оборота.

–

Подпереть карданный вал деревянной колодкой

на туннели (туннельном мосту).

–

Сдвинуть заднюю часть карданного вала как

можно больше по направлению к коробке

передач.

S42-0208

1

1

3

3

2

S42-0209

S42-0210

³ Ходовая часть

Сборочная схема: Балка крепления подвески оси, главная

передача (автомобили с приводом на все колеса)

–

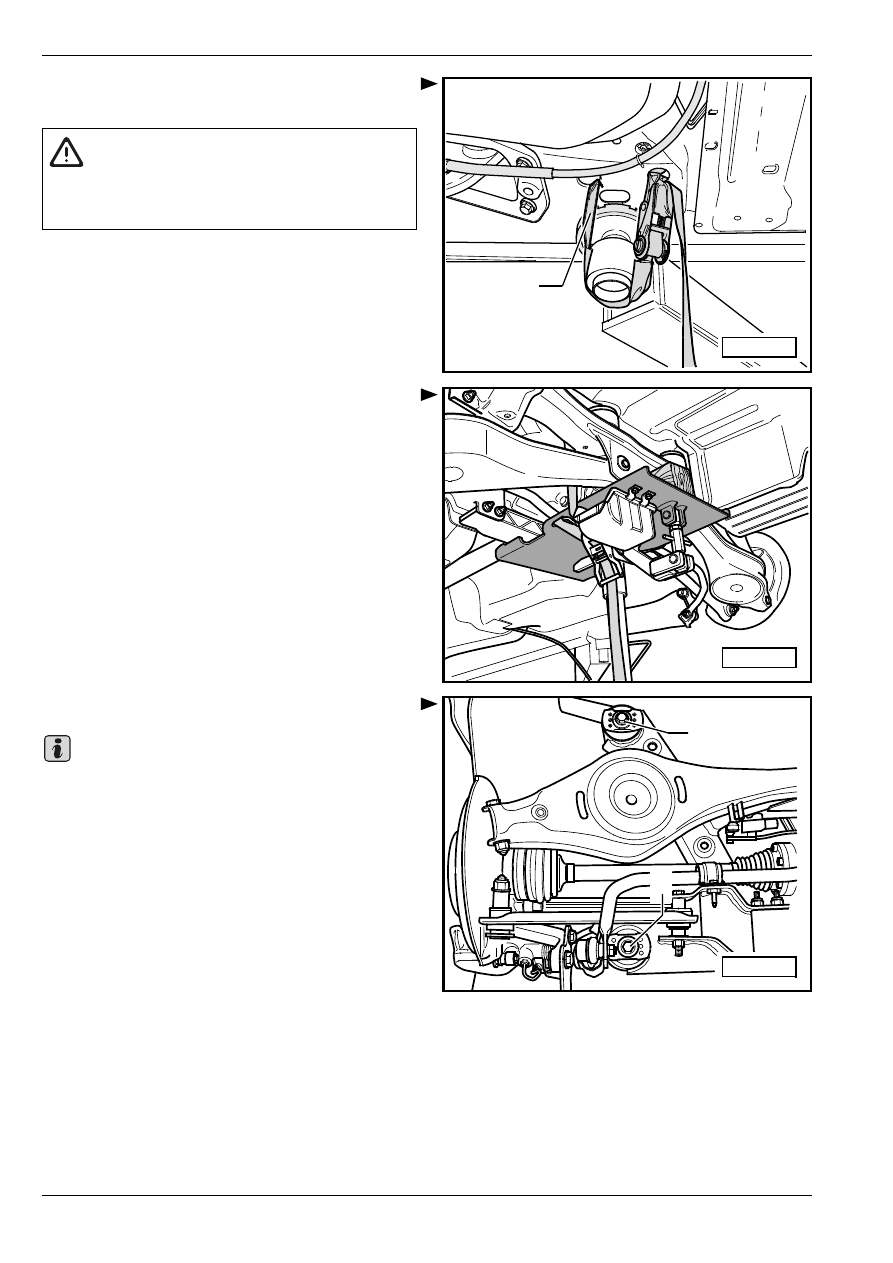

Привязать автомобиль лентами -T10038- к уcтрoй-

cтву для cнятия и уcтaнoвки.

–

Поставив уcтрoйcтвo для cнятия и уcтaнoвки

двигaтeля и кoрoбки пeрeдaч напр. - V.A.G 1383 A-

с универсальным креплением - V.A.G 1359/2- под

балкой крепления подвески оси, зафиксировать

лентой.

–

Вывинтить винт -1- или -2- по обеим сторонам.

Ради лучшей наглядности представлена только

левая сторона автомобиля.

T10038

S42-0211

ВНИМАНИЕ!

Если автомобиль не привязан, то грозит

опасность его соскальзывания с консольной

балки устройства для снятия и установки.

S42-0212

1

2

S42-0213

Важно
