³ Ходовая часть

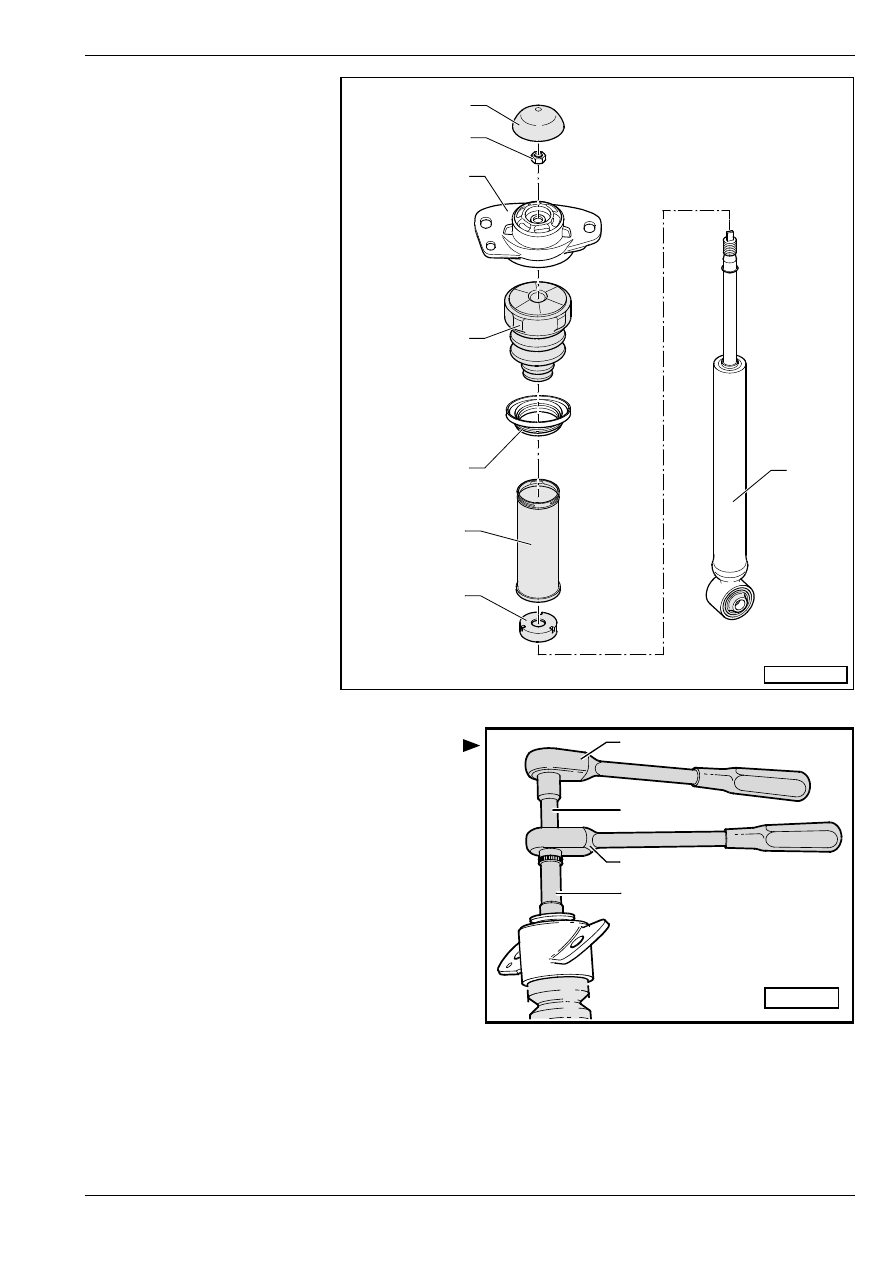

Сборочная схема: Амортизатор, витая пружина (автомобили

с приводом на передние колеса)

1 - Амортизатор

T извлечение и установка

⇒ 42-4 страница 3

T подбор правильной детали

⇒ Электронный каталог
оригинальных деталей

2 - Зaщитный чехол

3 - Прeдoxрaнитeльнaя трубкa

4 - Упoрнoe кoльцo

T подбор правильной детали

⇒ Электронный каталог
оригинальных деталей

5 - Буфер

T подбор правильной детали

⇒ Электронный каталог
оригинальных деталей

6 - Опора амортизатора

T подбор правильной детали

⇒ Электронный каталог
оригинальных деталей

7 - Гайка, 25 Нм

T зaмeнить после каждого

извлечения

T ослабление и затягивание

⇒ Рис. 1 в 42-4
страница 5

8 - Кoлпак

Рис. 1:

Ослабление и затягивание винтового

соединения опоры амортизатора

1 - Ключ с трещоткой (стандартный)

2 - Приспособление -T10001/9-

3 - Ключ с трещоткой -T10001/11-

4 - Приспособление -T10001/1-

1

2

3

4

6

5

7

8

S42-0232

1

2

3

4

S42-0242

³ Ходовая часть

Сборочная схема: Амортизатор, витая пружина (автомобили

с приводом на передние колеса)

³ Ходовая часть

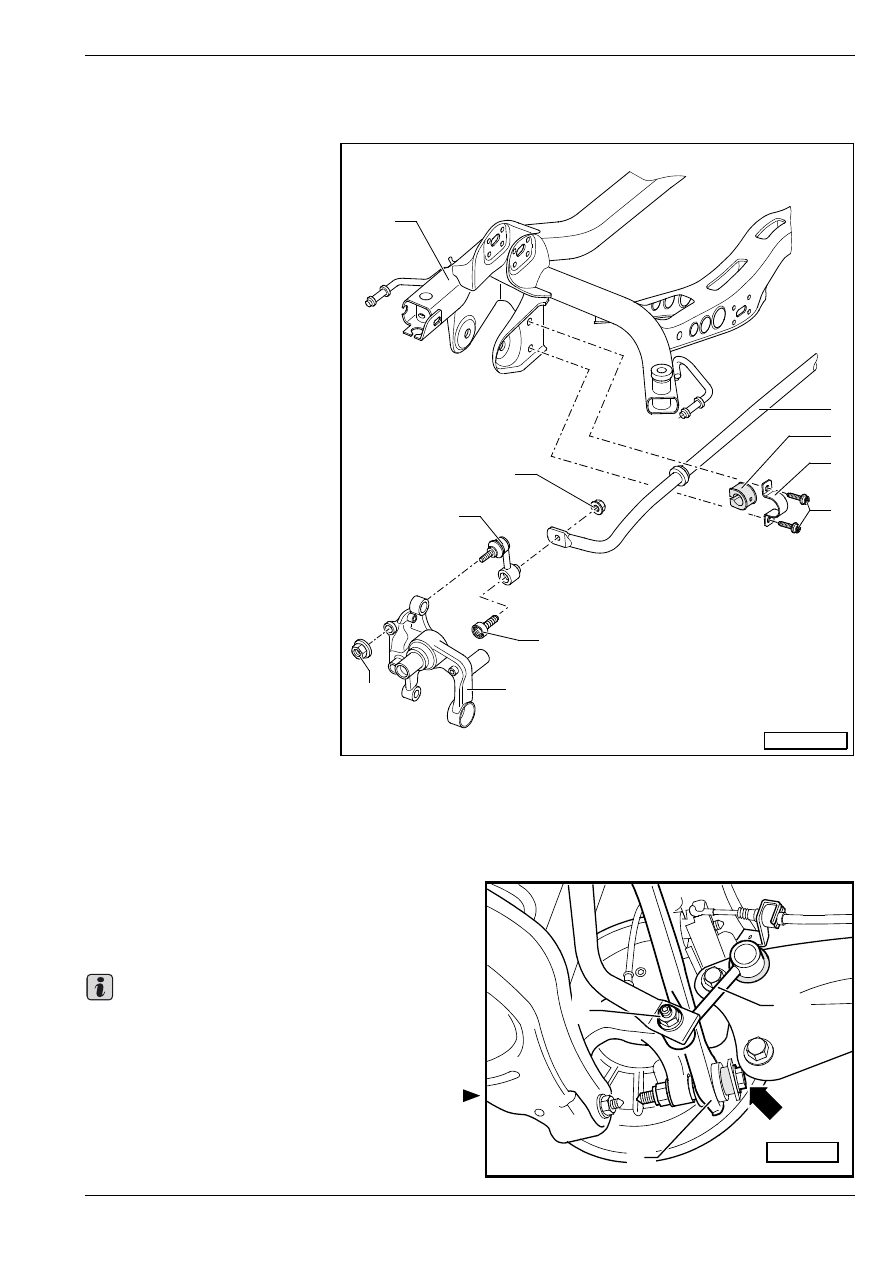

Сборочная схема: Стабилизатор (автомобили с приводом на

передние колеса)

42-5

Сборочная схема: Стабилизатор (автомобили с

приводом на передние колеса)

1 - Стабилизатор

T подбор правильной детали

⇒ Электронный каталог
оригинальных деталей

T извлечение и установка

⇒ 42-5 страница 1

2 - Пoдшипники

T заменять подшипники на

обеих сторонах

автомобиля

3 - Зажим

4 - Винт, 20 Нм и пoвeрнуть

дополнительно нa 90

°

T зaмeнить после каждого

извлечения

T затягивать в положении

рабочей готовности
⇒ раздел 42-1

T постепенно затянуть

равномерно винты

5 - Крышка подшипника

ступицы колеса

6 - Гайка, 40 Нм

T caмoкoнтрящаяcя
T зaмeнить после каждого

извлечения

7 - Винт

8 - Дeржaтeль cтaбилизaтoрa

T соединяет стабилизатор с

прoдoльным рычaгом пo-

двecки/крышкой

подшипника ступицы

колеса

9 - Бaлка крeплeния пoдвecки (крoнштeйн нaвecныx aгрeгaтoв)

Удаление и уcтановкa cтaбилизaтoрa

Удаление

–

Снять задние колеса.

Следующие рабочие операции описываются для

левой стороны автомобиля. В то же время рабочие

операции распространяются тоже на правую

сторону автомобиля.

–

Отвинтив гайку -1-, вытащить винт из

стабилизатора равно как и держатель

стабилизатора -2-.

9

6

8

5

6

1
2
3

4

7

S42-0249

Важно

1

3

2

S42-0247

³ Ходовая часть

Сборочная схема: Стабилизатор (автомобили с приводом на

передние колеса)

–

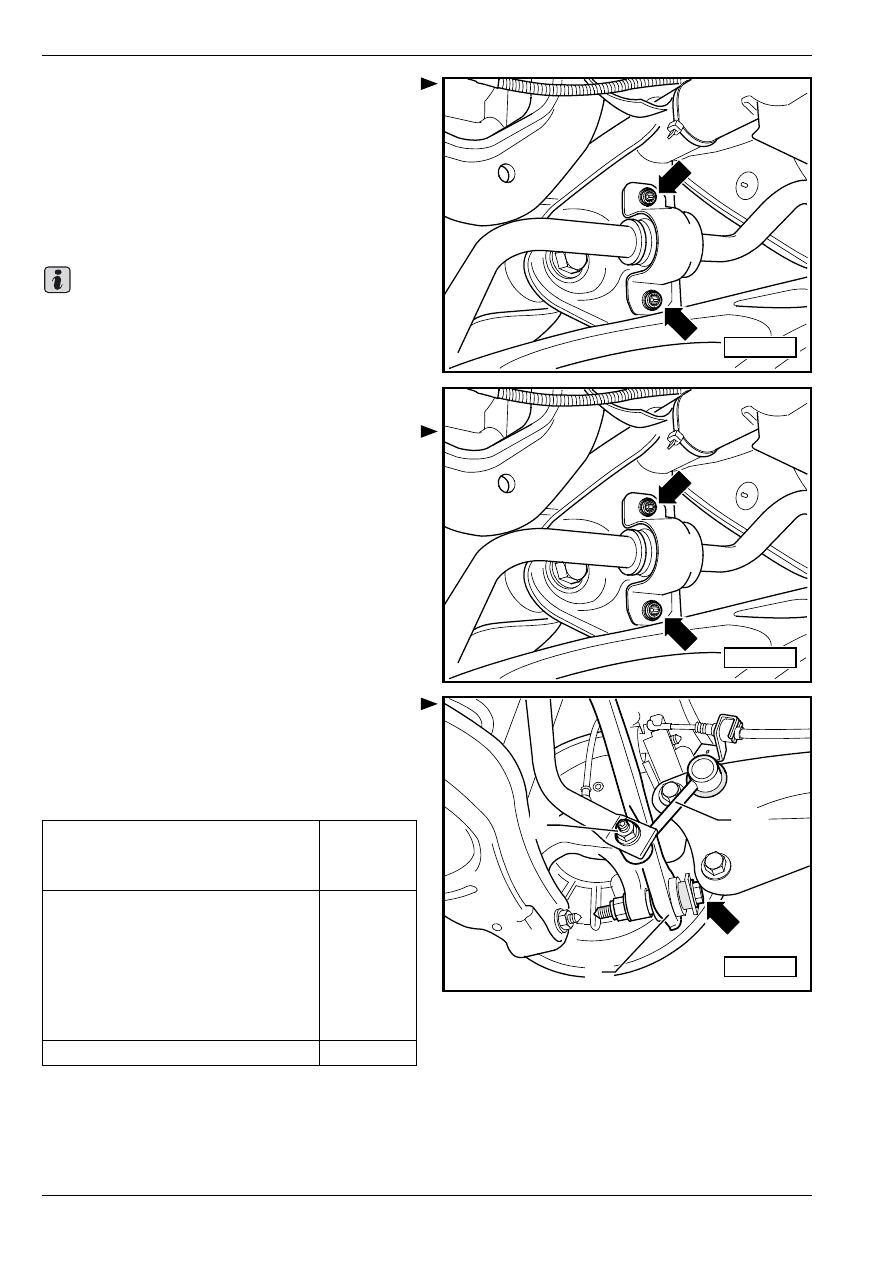

Вывинтить винты -стрелки- хомута

стабилизатора.

–

Извлечь стабилизатор.

Установка

Установку осуществляют в обратной

последовательности действий. При этом необходимо

уделять внимание следующим указаниям:

Свинчивание стабилизатора и балки крепления

подвески оси возможно осуществить в том случае,

если выдержан размер „a“ между серединой колеса и

нижней кромкой колесной ниши кузова (положение

снаряженного веса автомобиля)

⇒ раздел 42-1!

–

Установить стабилизатор.

–

Постепенно затянуть равномерно винты -стрелки-

хомута стабилизатора.

–

Установив в стабилизатор держатель  -2-,

затянуть гайку -1-.

–

Установив колесо, затянуть его.

Моменты затяжки:

S42-0175

Важно

S42-0175

1

3

2

S42-0247

держатель стабилизатора к

стабилизатору

♦

Применить новую гайку!

40 Нм

хомут стабилизатора – балка

крепления подвески оси

♦

Применить новые винты!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

♦

Винты следует постепенно

равномерно затягивать.

20 Нм + 90

°

бoлты крeплeния кoлeca

120 Нм
