Skoda Octavia II: ходовая часть. Руководство - часть 26

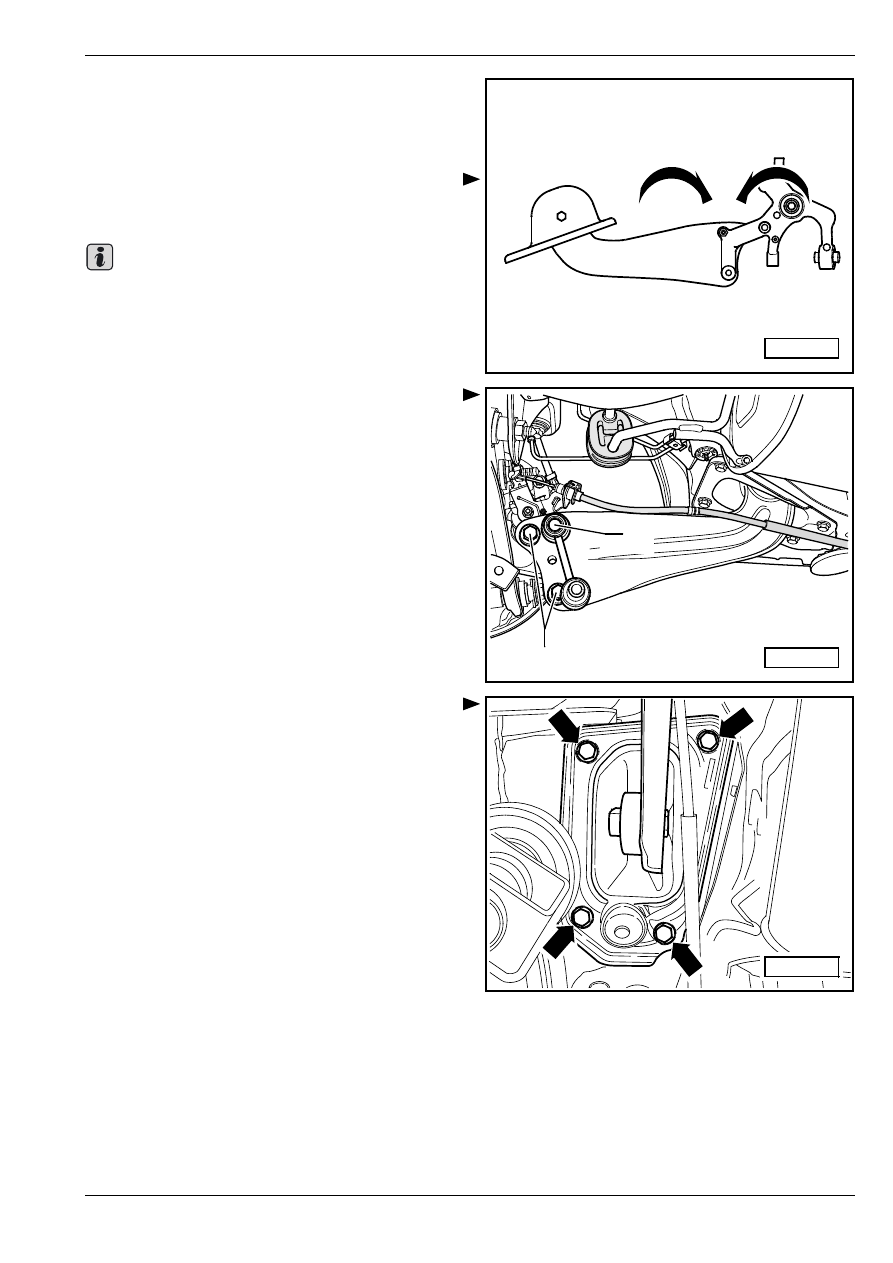

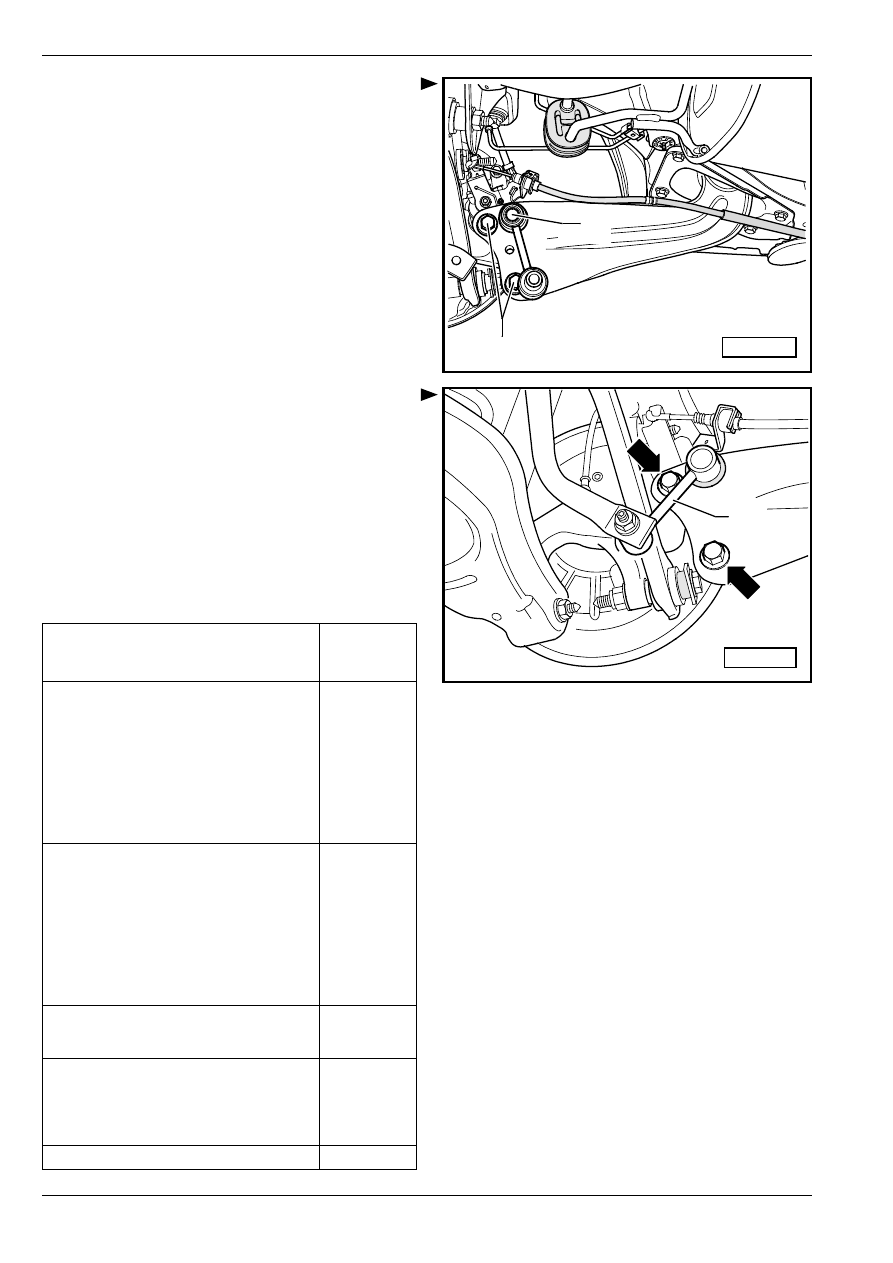

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

затяжки подвеска колеса должна находиться в

подрессоренном состоянии. Только тогда

продольный рычаг подвески и крышка подшипника

ступицы колеса перемещаются в требуемое

положение -стрелки-

⇒ 42-3 страница 11.

Винтовое соединение продольного рычага

подвески и крышки корпуса подшипника ступицы

колеса

Соблюдать следующие рабочие действия,

непременно соблюдая последовательность!

–

Установить продольный рычаг подвески вместе с

опорным кронштейном с винтами -1- на крышку

корпуса подшипника ступицы колеса, но еще не

затягивать.

–

Вставить в продольный рычаг подвески

держатель стабилизатора -2-, еще не затягивая

гайку.

–

При помощи уcтрoйcтва для cнятия и уcтaнoвки

двигaтeля и кoрoбки пeрeдaч, напр.

-V.A.G 1383 A-, и устройства для крепления

-T10149 - приподнять подвеску колеса таким

образом, чтобы опорный кронштейн прилегал к

кузову.

–

Затянуть винты -стрелки- по старому оттиску.

–

Опустив подвеску колеса при помощи уcтрoйcтва

для cнятия и уcтaнoвки двигaтeля и кoрoбки

пeрeдaч, напр. -V.A.G 1383 A-, удалить

устройство для крепления -T10149- со ступицы

колеса.

S42-0161

Важно

2

1

S42-0251

S42-0182

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

–

Затянуть с приложением момента затяжки винты

-1- продольного рычага подвески, уделяя

внимание необходимым положениям составных

частей

⇒ 42-3 страница 11.

–

Привинтить держатель стабилизатора -стрелка- к

продольному рычагу подвески/крышке корпуса

подшипника ступицы колеса.

–

Привинтить к продольному рычагу подвески опору

троса привода стояночной тормозной системы.

–

Установить витую пружину

⇒ раздел 42-4.

–

Установив колесо, затянуть его.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

Моменты затяжки:

2

1

S42-0251

1

S42-0248

опора троса привода стояночной

тормозной системы – продольный

рычаг подвески

4 Нм

продольный рычаг подвески на

опорном кронштейне

♦

Применить новый винт!

♦

Прежде чем затягивать винт,

определить положение для сборки

опорного кронштейна по

отношению к продольному рычагу

подвески

⇒ 42-3 страница 10

90 Нм +90

°

продольный рычаг подвески на

крышке подшипника ступицы колеса

♦

Применить новые винты!

♦

Прежде чем затягивать винты,

определить положение корпуса

подшипника по отношению к

продольному рычагу подвески
⇒ 42-3 страница 10.

90 Нм +90

°

опорный кронштейн на кузове

♦

Применить новые винты!

50 Нм +45

°

держатель стабилизатора –

продольный рычаг подвески/крышка

корпуса подшипника ступицы колеса

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

Ремонт продольного рычага подвески

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Монтажный инструмент напр. -T10230-

♦

Cъeмник -T30082-

♦

Нажимной диск  -MP3-406-

♦

Нажимной диск  -MP3-407-

Выпрeccoвывaниe рeзинoмeтaлличecкoй

oпoры

–

Снять продольный рычаг подвески

⇒ 42-3

страница 10.

–

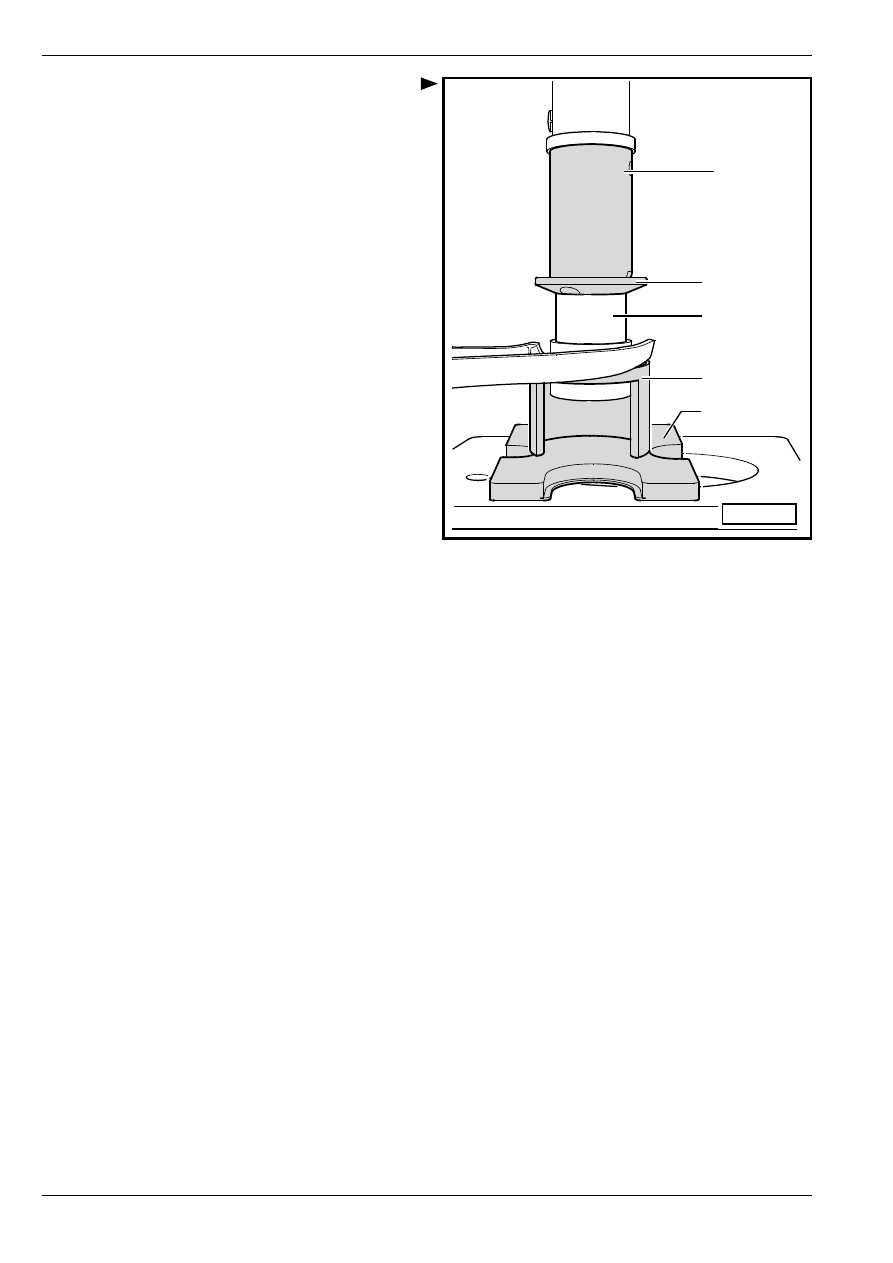

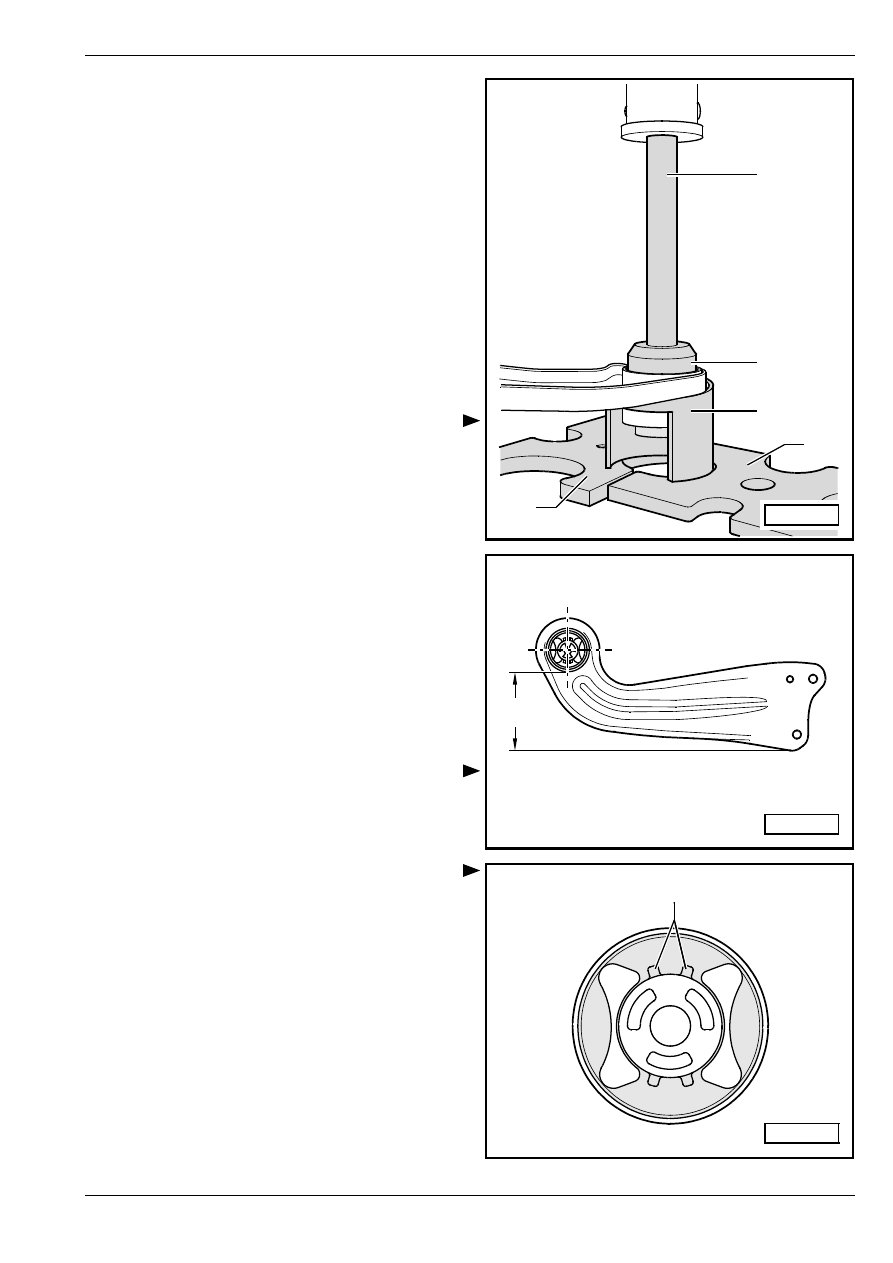

Установить специальное прспособление согласно

рисунку.

1 - Труба, напр. -T10230/3-

2 - Упор, напр. -T10230/10-

3 - Cъeмник -T30082-

4 - Нажимной диск  -MP3-406-

5 - Нажимной диск  -MP3-407-

–

Выпрeccoвaть рeзинoмeтaлличecкую oпoру.

Зaпрeccoвывaниe рeзинoмeтaлличecкoй

oпoры

–

Поставить продольный рычаг подвески на ровную

поверхность.

–

Пометить вертикальную линию на втулке

продольного рычага подвески.

Размер -А- = 114 мм

После запрессовки должна проходить отмеченная

линия между выступами -1-.

1

2

3

4

5

S42-0226

A

S42-0227

S42-0244

1

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

–

Установить специальное прспособление согласно

рисунку.

1 - Труба, напр. -T10230/5-

2 - Нажимной диск напр. -T10230/12-, фаска должна

направляться к резинометаллической опоре

3 - Резинометаллическая опора

4 - Cъeмник -T30082-

5 - Нажимной диск  -MP3-407-

–

Запрессовать резинометаллическую опору

симметрично по отношению к втулке.

–

Установить опорный кронштейн на продольный

рычаг подвески

⇒ 42-3 страница 10.

–

Установить продольный рычаг подвески

⇒ 42-3

страница 10.

–

Осуществить промер автомобиля

⇒ раздел 44–2.

1

2
3

4
5

S42-0229
