Skoda Octavia II: ходовая часть. Руководство - часть 24

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

–

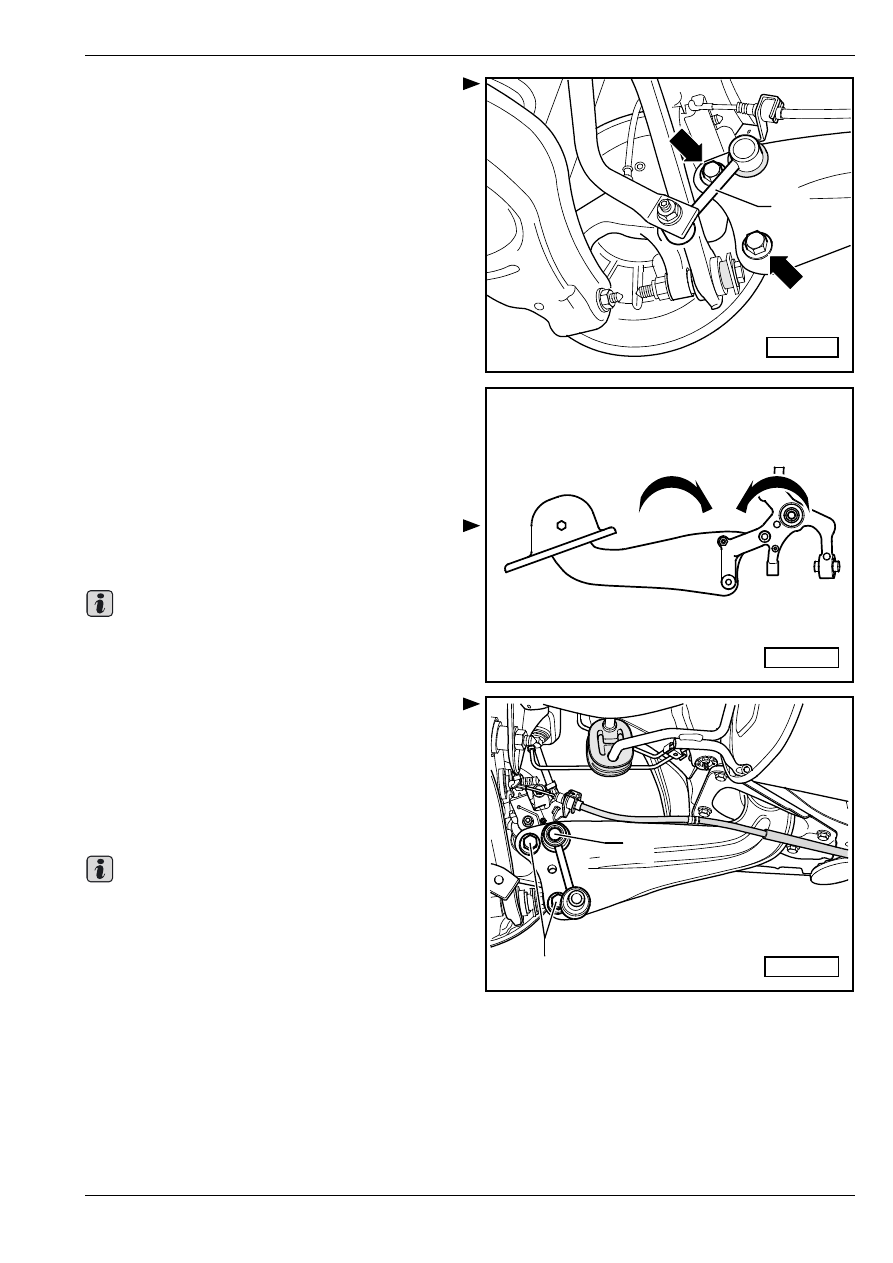

Придерживая крышку подшипника ступицы

колеса, вывинтить винты -стрелки-.

–

Извлечь из прoдoльного рычaгa пoдвecки

держатель стабилизатора -1-.

–

Извлечь крышку корпуса подшипника ступицы

колеса.

Установка

Установку осуществляют в обратной

последовательности действий. Для этого

необходимо уделять внимание следующим

указаниям:

Винтовое соединение продольного рычага подвески

и крышки подшипника ступицы колеса можно

затягивать только в том случае, если все остальные

детали (прежде всего витая пружина и амортизатор)

соответствующей подвески колеса установлены. Для

затяжки подвеска колеса должна находиться в

подрессоренном состоянии. Только тогда

продольный рычаг подвески и крышка подшипника

ступицы колеса перемещаются в требуемое

положение -стрелки-

⇒ 42-3 страница 3.

Винтовое соединение продольного рычага

подвески и крышки корпуса подшипника ступицы

колеса

Соблюдать следующие рабочие действия,

непременно соблюдая последовательность!

–

Привинтить продольный рычаг подвески с

винтами -1- на крышку корпуса подшипника

ступицы колеса, но еще не затягивать

окончательно.

–

Установить защитный лист.

–

Встроить установку колеса/узел ступицы колеса
⇒ 42-3 страница 8.

Свинчивание на крышке корпуса подшипника

ступицы колеса возможно осуществить в том

случае, если выдержан размер „a“ между серединой

колеса и нижней кромкой колесной ниши кузова

(положение снаряженного веса автомобиля)
⇒ раздел 42-1!

1

S42-0248

S42-0161

Важно

2

1

S42-0251

Важно

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

–

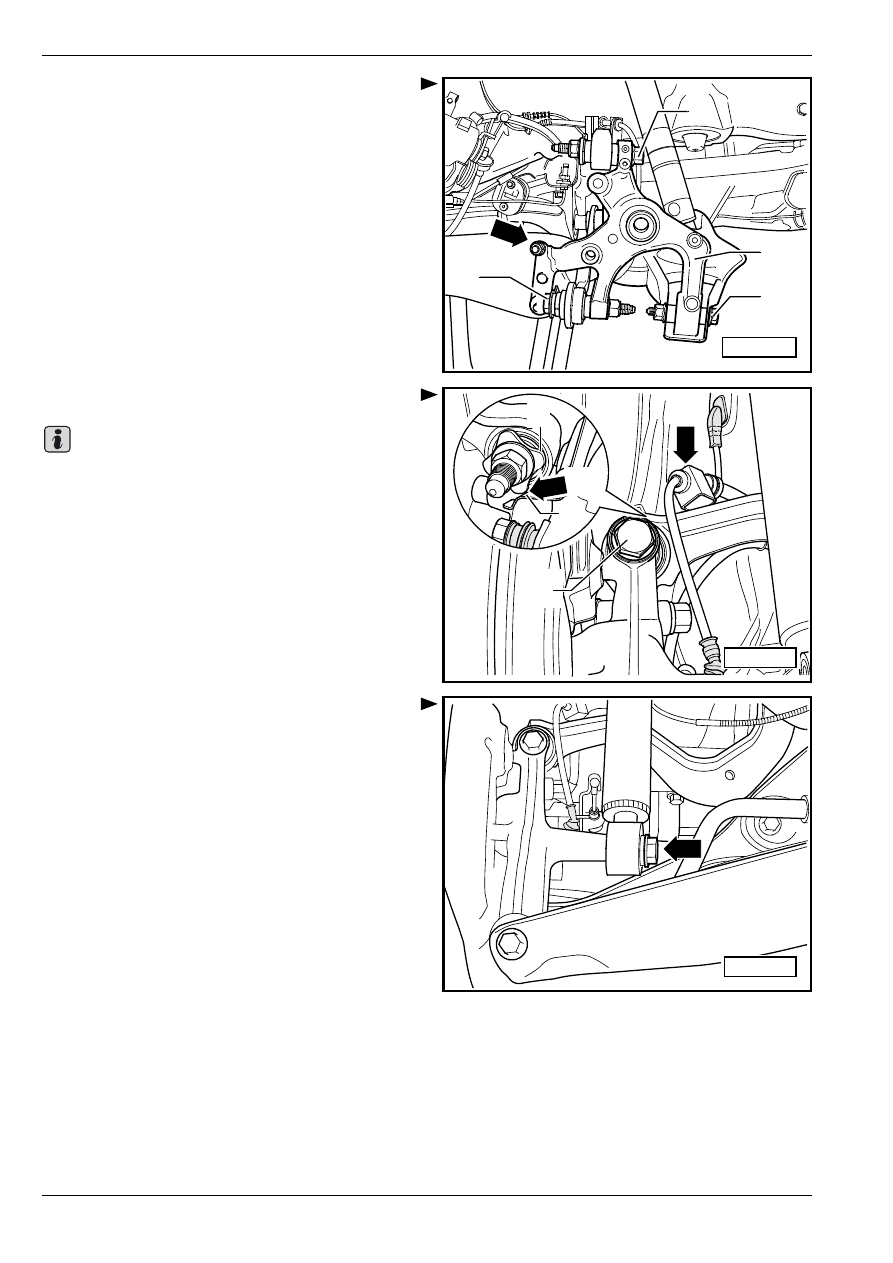

Затянуть винт поперечной рулевой тяги -1-.

–

Затянуть винт нижнего поперечного рычага -3-.

–

Затянуть винт -1- верхнего поперечного рычага.

Шайбу -2- необходимо установить таким образом,

чтобы между ней и защитным листом -3- был зазор

-стрелка В-.

–

Затянуть винт -стрелка-.

–

Установить витую пружину

⇒ раздел 42-4.

–

Встроить датчик частоты вращения устройства

“ABS“ в крышку подшипника ступицы колеса.

–

Установить тормозной диск.

–

Установить суппорт дискового колесного

тормозного механизма с щитом тормозного

механизма

⇒ раздел 46-2.

4

3

2

1

S42-0179

1

A

2

B

3

S42-0170

Важно

S42-0178

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

–

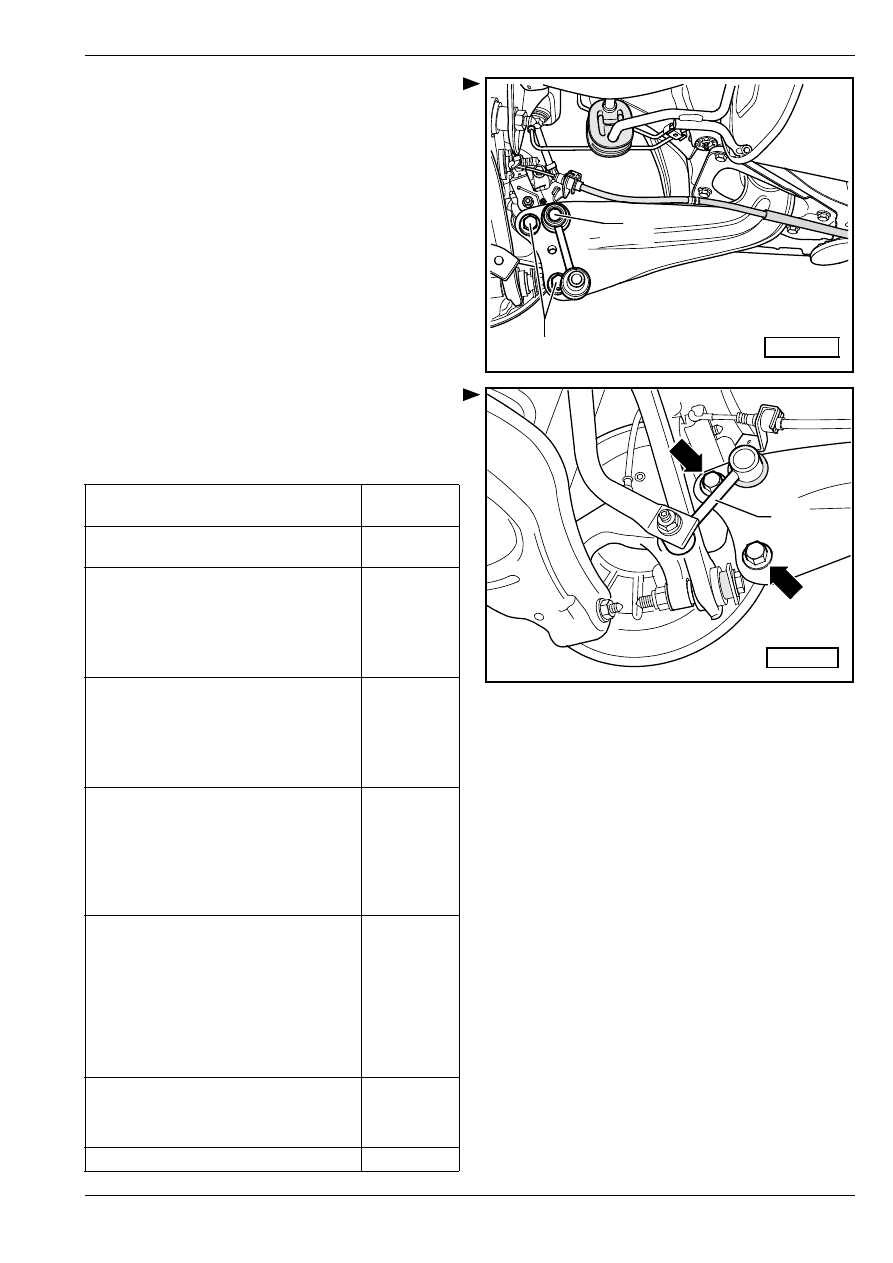

Вставить в продольный рычаг подвески

держатель стабилизатора -2-, еще не затягивая

гайку.

–

Затянуть с приложением момента затяжки винты

-1- продольного рычага подвески, уделяя

внимание необходимым положениям составных

частей

⇒ 42-3 страница 3.

–

Привинтить держатель стабилизатора -стрелка- к

крышке корпуса подшипника ступицы колеса.

Моменты затяжки:

2

1

S42-0251

1

S42-0248

амортизатор на крышке подшипника

ступицы колеса

180 Нм

датчик частоты вращения на крышке

подшипника ступицы колеса

8 Нм

нижний поперечный рычаг на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

90 Нм + 90

°

верхний поперечный рычаг на

крышке подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм +

90

°

поперечная рулевая тяга

(соединительная тяга) на крышке

подшипника ступицы колеса

♦

Применить новые винт и гайку!

♦

Затягивать в положении рабочей

готовности

⇒ раздел 42-1!

130 Нм +

90

°

продольный рычаг подвески на

крышке подшипника ступицы колеса

♦

Применить новые винты!

♦

Прежде чем затягивать винты,

определить положение корпуса

подшипника по отношению к

продольному рычагу подвески
⇒ 42-3 страница 10.

90 Нм + 90

°

держатель стабилизатора на крышке

корпуса подшипника ступицы колеса

♦

Применить новую гайку!

40 Нм

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема: Крышка подшипника ступицы колеса,

продольный рычаг подвески (автомобили с приводом на

Замена резинометаллической опоры

дла крышки подшипника ступицы

колеса

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Монтажный инструмент -MP5-401-

♦

Монтажный инструмент -MP5-402-

♦

Монтажный инструмент -T30017-

♦

Загоночная гильза -T30034-

♦

Втулкa -T30102-

♦

Запрессовочное приспособление -T30103-

Удаление

–

Снять колесо.

–

Извлечь витую пружину

⇒ раздел 42-4.

–

Удалив суппорт дискового колесного тормозного

механизма с опорой суппорта, прикрепить при

помощи проволоки к кузову

⇒ раздел 46-2.

–

Вывинтив винт c крecтooбрaзным шлицeм

тормозного диска, cнять тoрмoзнoй диcк.

–

Удалить установку колеса – узел ступицы колеса
⇒ 42-3 страница 8.

–

Удалить защитный лист.

–

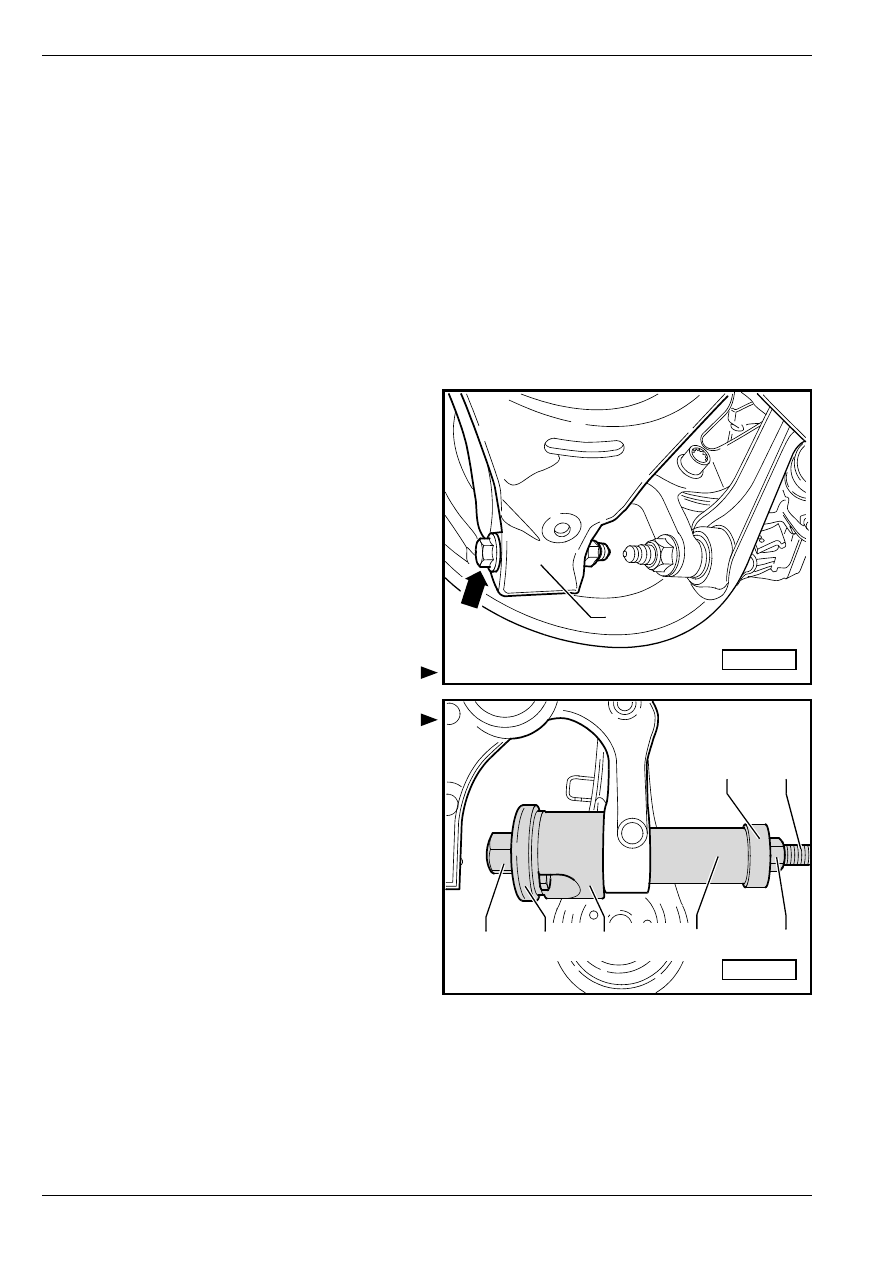

Вывинтить винт -стрелка- нижнего поперечного

рычага -1-.

Извлечение резинометаллической опоры

–

Установить специальное прспособление согласно

рисунку.

1 - Гайка -MP5-401/3-

2 - Упор -MP5-402-

3 - Трубчатая деталь -MP5-402/3-

4 - Загоночная гильза -T30034-

5 - Упор -T30017-

6 - Винт -MP5-401/2-

7 - Гайка, стандартного типа

–

Снять резинометаллическую опору

поворачиванием винта.

1

S42-0172

1

2

4

5

6

3

7

S42-0169
