Skoda Karoq (2018 год). Руководство - часть 27

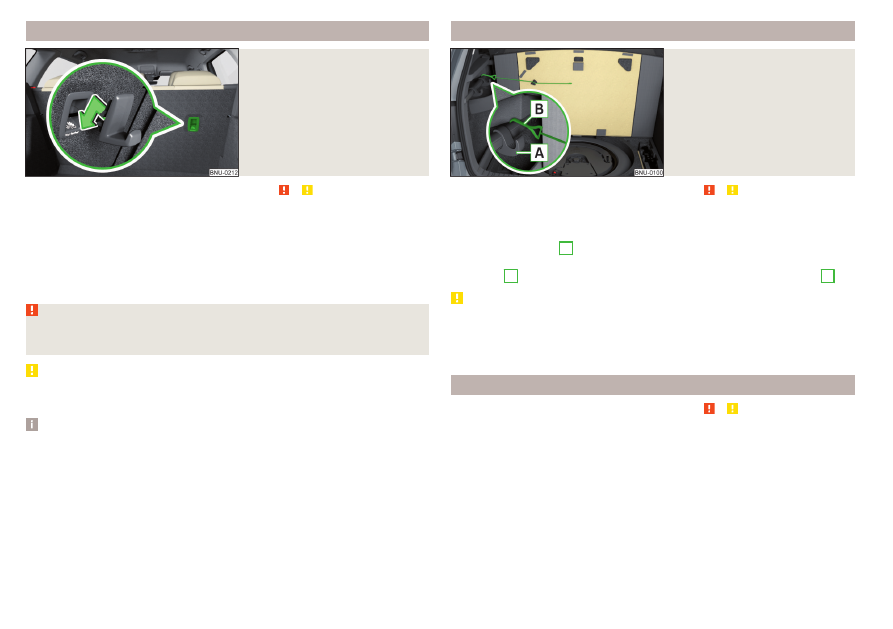

Крючки

Илл. 128

Установка крючка



Сначала прочтите и примите к сведению   и   на стр 107.

Крючок можно закрепить на проушине системы  . Он предназначен

для подвешивания небольших предметов, например пакетов и т. п.

›

Зацепите крючок за проушину в направлении стрелки

» илл. 128

.

Снятие происходит в обратной последовательности.
Максимально допустимая нагрузка на крючок составляет 5 кг.

ВНИМАНИЕ

Перед складыванием спинок сидений крючки следует снимать — опас-

ность травмирования.

ОСТОРОЖНО

Перед складыванием спинок сидений крючки следует снимать — опас-

ность повреждения крючков и перевозимого груза.

Примечание

Снять крючок перед закреплением ремня безопасности детских сидений с

системой  .

Закрепление фальшпола

Илл. 129

Закрепление фальшпола



Сначала прочтите и примите к сведению   и   на стр 107.

В зависимости от комплектации фальшпол можно закрепить крючком на

планке с левой стороны багажного отсека.

›

Передний крючок

A

 сдвиньте по планке как можно дальше вперёд и

опустите до упора

» илл. 129

.

›

Крючок

B

 фальшпола закрепите перед сложенным вниз крючком

A

.

ОСТОРОЖНО

Фальшпол можно закрепить на планке только при открытой крышке ба-

гажного отсека. Перед закрыванием крышки багажного отсека убедитесь,

что фальшпол не закреплён на планке — опасность повреждения полки

багажного отсека.

Двустороннее покрытие пола



Сначала прочтите и примите к сведению   и   на стр 107.

В багажном отсеке может находиться двусторонний коврик. Одна сторона

выполнены с текстильным покрытием, другую сторону можно мыть (при-

годна для перевозки влажных или грязных предметов).

110

Управление

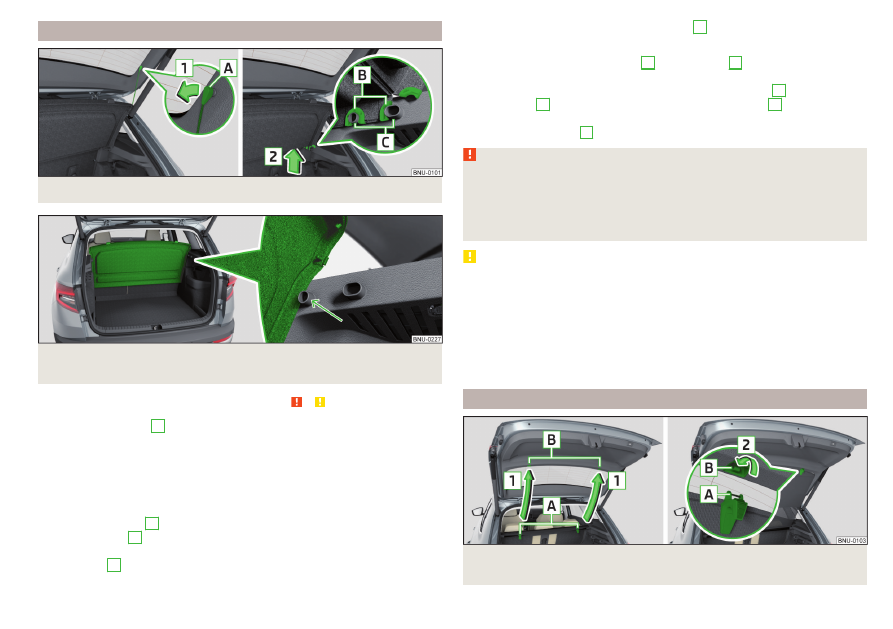

Шторка багажного отсека

Илл. 130  Снятие полки багажного отсека

Илл. 131  Укладка полки багажного отсека за спинкой заднего сиде-

нья



Сначала прочтите и примите к сведению   и   на стр 107.

Если подвесы полки

А



» илл. 130

 зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет

подниматься.
Шторку можно вынуть из автомобиля, а при необходимости установить за

спинкой заднего сиденья перед креплением

» илл. 131

.

Снятие

›

Снимите подвесы

A

 с обеих сторон крышки багажного отсека в направ-

лении стрелки

1



» илл. 130

.

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области

креплений

C

 с обеих сторон.

›

Снимите крышку в направлении стрелки

2

.

Установка

›

Расположите крепления полки

B

 над опорами

C

 на обивке боковин

» илл. 130

.

›

Нажмите на верхнюю часть полки в области креплений

C

 с обеих сто-

рон. Гнёзда

B

 должны зафиксироваться в креплениях

C

 с обеих сторон

багажного отсека.

›

Закрепите подвесы

A

 с обеих сторон крышки багажного отсека.

ВНИМАНИЕ

■

Во время движения автомобиля на полке не должны находиться ника-

кие предметы — опасность трав при резком торможении или столкно-

вении!

■

Полка багажного отсека, убранная за задние сиденья ограничивает

водителю обзор назад.

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма крышки багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

Сматывающаяся шторка

Илл. 132  Крепление шторки багажного отсека к крышке багажного

отсека



111

Перевозка багажа

Илл. 133

Извлечение сматывающейся

шторки



Сначала прочтите и примите к сведению   и   на стр 107.

Сматывающуюся шторку (далее просто шторку) можно прикрепить к

крышке багажного отсека.
Если фиксаторы

A



» илл. 132

 шторки закреплены на крышке багажного

отсека, то при одновременно с открыванием крышки вытягивается штор-

ка.

Крепление/отсоединение

›

Для крепления вытянуть шторку в направлении стрелки

1

 и зацепить

фиксаторы

A

 в направлении стрелки

2

 в креплениях

B



»

.

›

Для отсоединения отцепите фиксаторы

A

 от креплений

B

 против на-

правления стрелки

2

.

›

Придерживайте шторку, чтобы она сматывалась медленно и без повре-

ждений, против стрелки

1

.

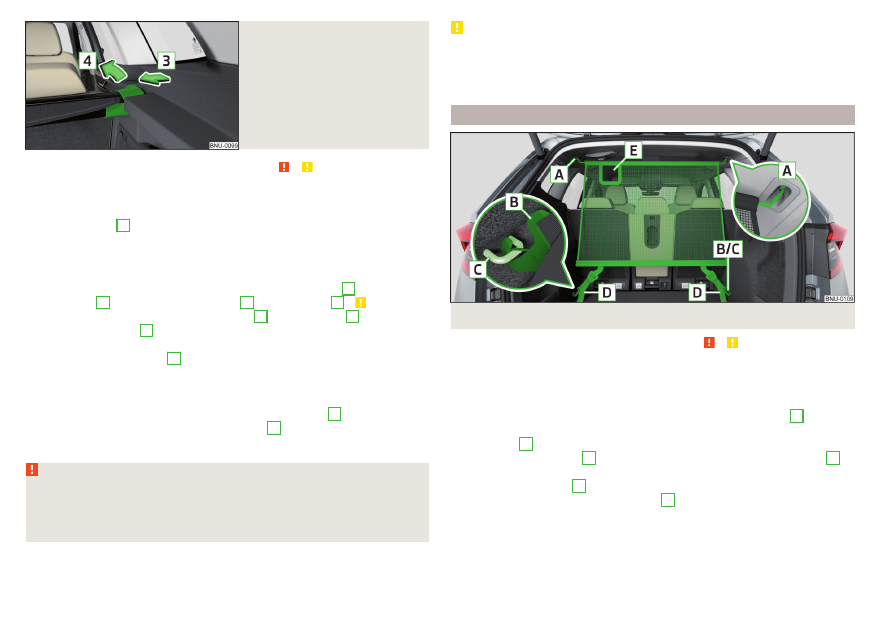

Снятие/установка

Смотанную шторку можно извлечь из автомобиля.

›

Нажмите на поперечину сбоку в направлении стрелки

3

 и извлеките

шторку движением в направлении стрелки

4



» илл. 133

.

Установка происходит в обратной последовательности.

ВНИМАНИЕ

На сматывающейся шторке багажного отсека запрещается размещать

какие-либо предметы — они могут повредить шторку, а при резком

торможении или столкновении причинить травмы водителю и/или пас-

сажирам!

ОСТОРОЖНО

■

Фиксаторы должны быть надёжно закреплены в обоих креплениях — в

противном случае имеется опасность повреждения шторки.

■

Не размещайте острые предметы непосредственно под шторкой —

опасность повреждения шторки.

Разделительная сетка

Илл. 134  Разделительная сетка позади задних сидений



Сначала прочтите и примите к сведению   и   на стр 107.

Разделительную сетку можно установить как за передними, так и за задни-

ми сиденьями.

Установка/снятие разделительной сетки позади задних сидений

›

Для установки поперечины сначала вставьте её в крепление

A

 на одной

стороне и отожмите вперёд. Таким же образом вставьте поперечину в

крепление

A

 на другой стороне автомобиля

» илл. 134

.

›

Защёлкните карабины

B

 на концах ремня в такелажных проушинах

C

.

›

В автомобилях с трансформируемым фальшполом крепите карабины за

передние проушины

D



» илл. 123

 на стр. 108.

›

Натяните ремни за свободные концы

D



» илл. 134

.

Снятие происходит в обратной последовательности.

Установка/снятие разделительной сетки позади передних сидений

Установка выполняется аналогично установке за задними сиденьями.



112

Управление

Такелажные проушины для зацепления карабинов находятся внизу сред-

них стоек кузова.

ВНИМАНИЕ

На ремнях сетки в зависимости от комплектации может находиться

«предохранительная петля». Никогда не пытайтесь отсоединить «пет-

лю». В случае ДТП это может привести к отсоединению сетки с после-

дующим травмированием водителя и пассажиров.

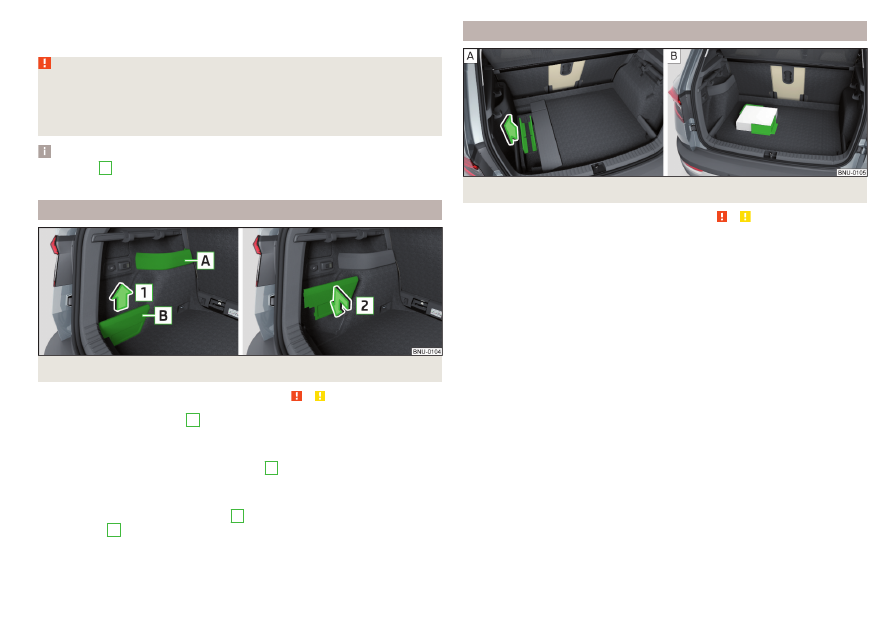

Примечание

Отверстие

E

 в разделительной сетке предусмотрено для проведения

трёхточечного ремня безопасности.

Вещевые отделения в багажном отсеке

Илл. 135  Вещевые отделения, снятие крышки/установка крышки



Сначала прочтите и примите к сведению   и   на стр 107.

Несъёмный вещевой отсек

A



» илл. 135

 может находиться на левой или на

правой стороне багажного отсека и предназначен для размещения не-

больших предметов общей массой до 1,5 кг.
Вещевое отделение со съёмной крышкой

B

 находится с обеих сторон ба-

гажного отсека и предназначено для хранения небольших предметов об-

щей массой до 2,5 кг.
Движением в направлении стрелки

1

 крышку можно снять, а в направле-

нии стрелки

2

 — установить.

Элемент крепления Cargo

Илл. 136  Извлечение элемента Cargo/пример крепления багажа



Сначала прочтите и примите к сведению   и   на стр 107.

В зависимости от комплектации элементы крепления Cargo можно хра-

нить под покрытием пола в багажном отсеке.
Элементы крепления Cargo предназначены для закрепления предметов

общей массой до 8 кг.

›

Для доступа ко всем элементам Cargo сначала следует откинуть левую

часть фальшпола

» илл. 137

 на стр. 114.

›

Для использования извлеките элемент Cargo в направлении стрелки

» илл. 136

 — .

›

Закрепите груз посреди элемента Cargo как можно ближе к заднему си-

денью

» илл. 136

 — .

›

После использования спрячьте элементы Cargo на прежнем месте.

113

Перевозка багажа
