Skoda Kodiaq (2018 год). Руководство - часть 28

Разделительная сетка

Илл. 140  Разделительная сетка позади задних сидений



Сначала прочтите и примите к сведению   и   на стр 109.

Разделительная сетка может быть установлена позади передних или зад-

них сидений (в семиместном варианте — позади второго ряда сидений).
При установке разделительной сетки позади второго ряда сидений третий

ряд сидений надо сложить вперёд.

Установка/снятие разделительной сетки позади задних сидений

(позади второго ряда сидений)

›

Для установки поперечины сначала вставьте её в крепление

A

 на одной

стороне и отожмите вперёд. Таким же образом вставьте поперечину в

крепление

A

 на другой стороне автомобиля

» илл. 140

.

›

Защёлкните карабины

B

 на концах ремня в такелажных проушинах

C

.

›

У автомобилей с трансформируемым грузовым полом защёлкните кара-

бины за передние крепёжные проушины

D

.

›

Натяните ремни за свободные концы

D



» илл. 140

.

Снятие происходит в обратной последовательности.

Установка/снятие разделительной сетки позади передних сидений

Процесс осуществляется по аналогии с задними сиденьями или сиденья-

ми второго ряда.
Такелажные проушины для зацепления карабинов находятся внизу сред-

них стоек кузова.

Боковые полки и отделения в багажном отсеке

Илл. 141  Снятие боковой полки/открывание бокового отделения



Сначала прочтите и примите к сведению   и   на стр 109.

Жёстко установленное вещевое отделение

A

 предназначено для укладки

небольших предметов общим весом в 1,5 кг

» илл. 141

.

Боковое отделение: пятиместный вариант

Боковое отделение со съёмной крышкой

B

 предназначено для укладки

небольших предметов общим весом в 2,5 кг.

›

Крышка вещевого отделения

B

 снимается в направлении стрелки

» илл. 141

.

Установка происходит в обратной последовательности.

Боковой ящик: семиместный вариант

›

Для открывания потяните за петлю

C

 в направлении стрелки

» илл. 141

.

Закрывание происходит в обратной последовательности.
Боковой ящик во время движения должен быть закрыт.

114

Управление

Элементы Cargo

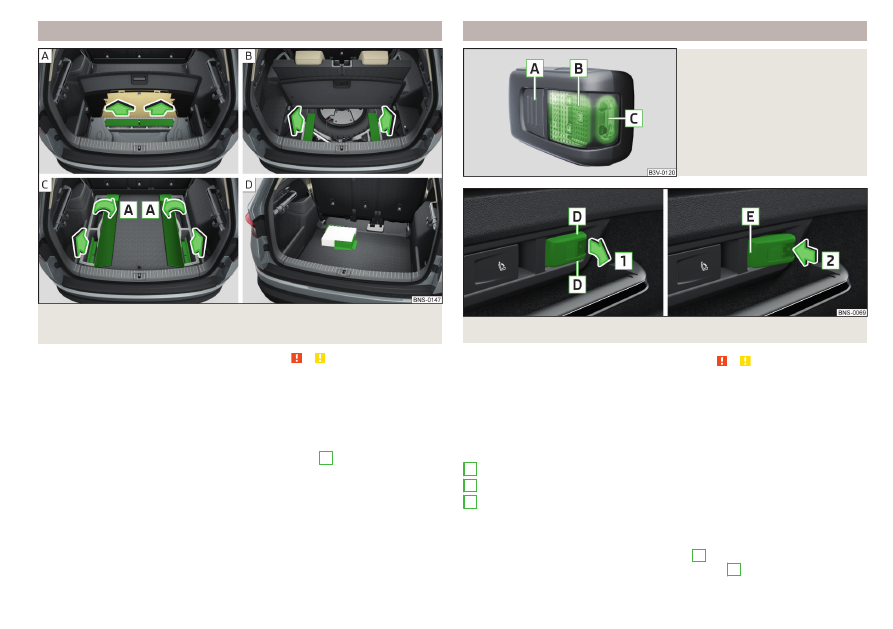

Илл. 142  Снятие: вариант 1/вариант 2/вариант 3/примеры крепле-

ния груза



Сначала прочтите и примите к сведению   и   на стр 109.

Элементы крепления Cargo предназначены для закрепления предметов

общей массой до 8 кг.

›

Перед использованием извлеките элементы Cargo в направлении стре-

лок

» илл. 142

 — , , .

›

Чтобы добраться до элементов Cargo по варианту 3, сначала откиньте

боковые части фальшпола в направлении стрелок

A



» илл. 142

 — .

›

Закрепите груз посреди элемента Cargo как можно ближе к заднему си-

денью

» илл. 142

 — .

›

После использования спрячьте элементы Cargo на прежнем месте.

Съёмный фонарь

Илл. 143

Съёмный фонарь

Илл. 144  Извлечение фонаря/установка фонаря



Сначала прочтите и примите к сведению   и   на стр 109.

Фонарь можно использовать для освещения багажного отсека или в каче-

стве переносного фонаря.
Плафон оснащён магнитным креплением. С его помощью снятый фонарь

можно легко закрепить, например, на кузове.
Описание фонаря

» илл. 143

Клавиша включения/выключения съёмного фонаря
Часть, которая светится, когда фонарь находится в держателе
Часть, которая светится, когда фонарь находится не в держателе

Установленный в своём креплении в багажном отсеке, фонарь включает-

ся автоматически при открывании крышки багажного отсека.

›

Снятие: возьмитесь за фонарь в области

D

 и выведите фонарь из креп-

ления, поворачивая его в направлении стрелки

1



» илл. 144

.



A
B
C

115

Перевозка багажа

›

Включение снятого фонаря: нажмите клавишу

A



» илл. 143

. Выключе-

ние: нажмите ту же клавишу ещё раз.

›

Установка: вставьте сначала в крепление заднюю часть фонаря

E

» илл. 144

, после этого слегка вдавите фонарь в крепление по направле-

нию стрелки

2

, пока он не зафиксируется со щелчком.

При правильной установке в креплении не выключенного фонаря, свето-

диоды в передней части фонаря

C



» илл. 143

 автоматически выключатся.

Если неправильно вставить фонарь в держатель, при открывании крышки

багажного отсека он не загорится, и аккумуляторы не будут заряжаться.

Зарядка элементов питания фонаря

Питание фонаря осуществляется от трёх заряжаемых никель-металлогид-

ридных аккумуляторов типа AAA (напряжение 1,2 В). При работающем

двигателе аккумуляторы фонаря постоянно заряжаются (для полной за-

рядки аккумуляторов требуется примерно 3 часа).
Замена аккумуляторов

» стр. 312

.

ОСТОРОЖНО

Фонарь не является герметичным, поэтому его следует беречь от сыро-

сти — в противном случае возможно его повреждение.

Автомобили категории N1



Сначала прочтите и примите к сведению   и   на стр 109.

В автомобилях категории N1, не оборудованных защитной решёткой, для

крепления груза следует использовать петли и проушины, соответствую-

щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть

исправна. Поэтому необходимо следить, чтобы она не была повреждена

при раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый пол багажного отсека



Введение

В пятиместном варианте трансформируемый грузовой пол состоит из двух

панелей. С панелями можно оперировать по отдельности.

В семиместном варианте трансформируемый грузовой пол состоит из од-

ной панели.

Установка трансформируемого грузового пола в

верхнем/нижнем положении

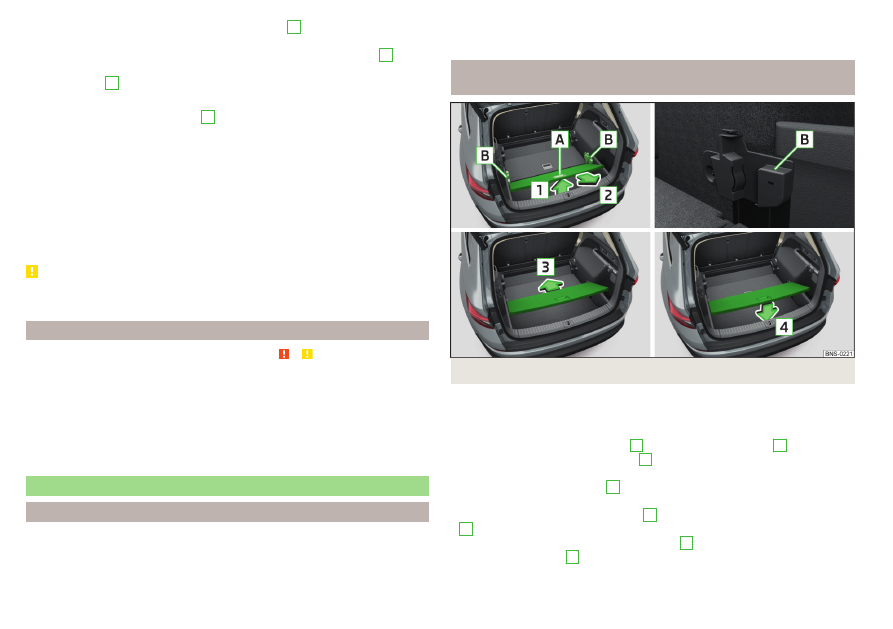

Илл. 145  Установка в верхнем/нижнем положении

Передняя и задняя панели трансформируемого грузового пола могут быть

установлены в верхнем или нижнем положении следующим образом. Об-

ращение с обеими панелями происходит идентично.

›

Приподнимите панель за ручку

A

 в направлении стрелки

1

 и частично

сдвиньте в направлении стрелки

2

.

›

Для установки в верхнем положении приподнимите панель в передней

части и уложите на кромку

B

.

›

Для установки в нижнем положении сдвиньте трансформируемый гру-

зовой пол в направлении стрелки

2

. После того как он сойдёт с кромки

B

, уложите переднюю часть панели на покрытие пола багажного отсека.

›

Вдвиньте панель в направлении стрелки

3

 до упора и уложите в на-

правлении стрелки

4

.

116

Управление

Положения трансформируемого пола

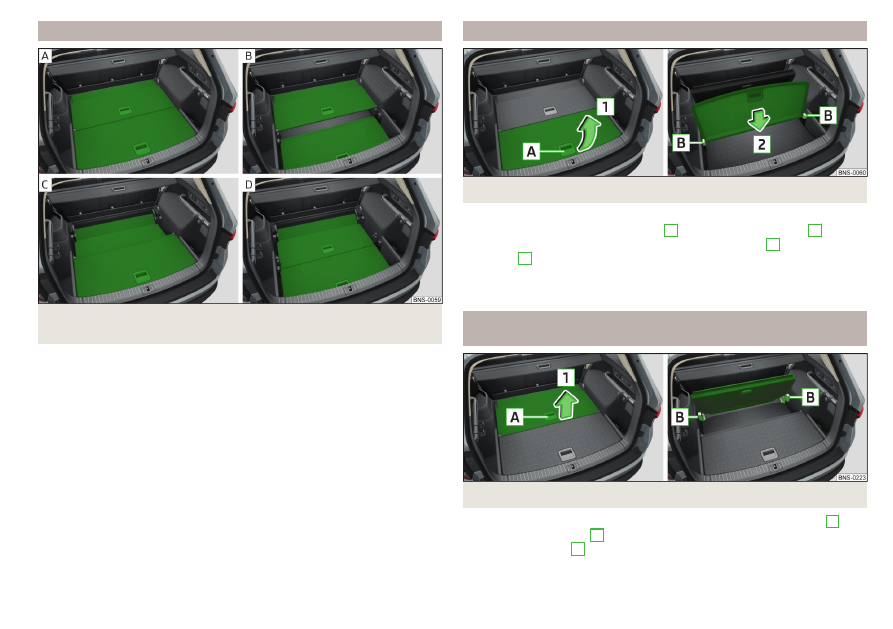

Илл. 146  Возможности установки трансформируемого грузового

пола

Панели трансформируемого грузового пола могут быть установлены в

следующих позициях

» илл. 146

.

Обе панели в верхнем положении
Передняя панель в верхнем положении, задняя панель в нижнем поло-

жении
Передняя панель в нижнем положении, задняя панель в верхнем поло-

жении
Обе панели в нижнем положении

Максимально допустимая нагрузка на нижнюю панель в верхнем положе-

нии

» илл. 146

 —  составляет 25 кг. Для перевозки более тяжёлых грузов

установите панель в нижнем положении.
Максимально допустимая нагрузки на обе панели одновременно в верх-

нем положении в пятиместном варианте

» илл. 146

 —  составляет 75 кг.

Для перевозки более тяжёлых грузов установите панели в нижнем поло-

жении.









Разделение багажного отсека

Илл. 147  Разделение багажного отсека

›

Для разделения багажного отсека поднимите заднюю панель трансфор-

мируемого грузового пола за ручку

A

 в направлении стрелки

1

 и

вставьте в крепления позади направляющих выступов

B

 в направлении

стрелки

2



» илл. 147

.

В креплениях трансформируемый грузовой пол зафиксирован от переме-

щений.

Поднимание/опускание трансформируемого пола багажного

отсека

Илл. 148  Откидывание передней панели вверх

›

Для откидывания вверх передней панели поднимите её за ручку

A

 в

направлении стрелки

1

. Панель вдвигается в крепления позади направ-

ляющих выступов

B



» илл. 148

.

›

Для откидывания вниз потяните панель вверх, чтобы она вышла из

креплений. Затем уложите панель вниз.

117

Перевозка багажа
