Предохранители в моторном отсеке

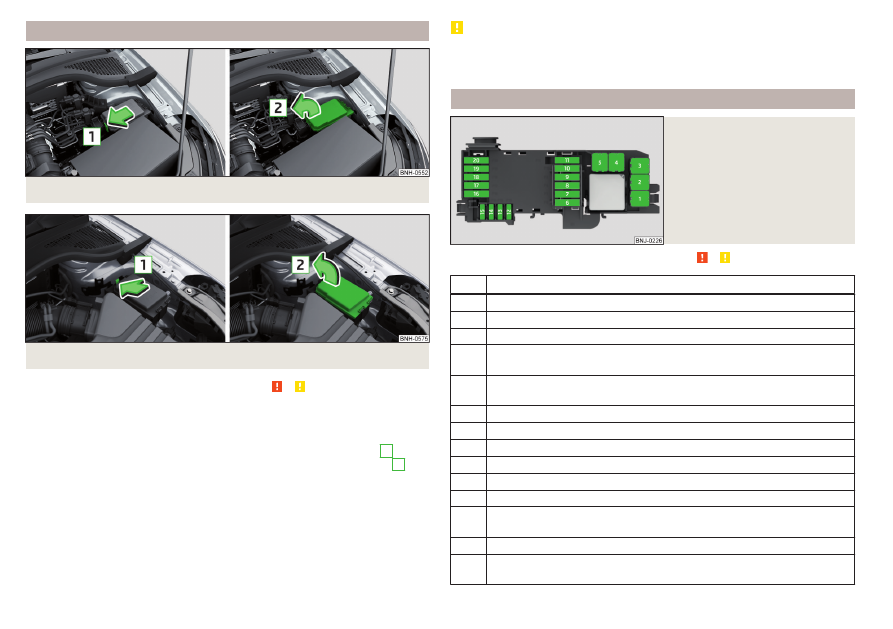

Илл. 188 Крышка блока предохранителей: вариант 1

Илл. 189 Крышка блока предохранителей: вариант 2

Сначала прочтите и примите к сведению и на стр 165.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Нажмите кнопку разблокировки крышки в направлении стрелки

» илл. 188

или

» илл. 189

и снимите крышку в направлении стрелки

›

Извлеките пластиковый захват из крепления на крышке блока предохра-
нителей передней панели.

›

Замените перегоревший предохранитель.

›

Установите крышку и, нажав на фиксаторы, заприте её.

›

Верните захват на прежнее место.



ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке всегда
правильно, иначе вода может попасть в блок предохранителей — опас-
ность повреждения автомобиля!

Назначение предохранителей в моторном отсеке

Илл. 190
Предохранители

Сначала прочтите и примите к сведению и на стр 165.

№

Потребители

Вентилятор радиатора

Система предварительного накаливания

ABS или ESC

Дополнительный электрический отопитель, обогрев ветрового
стекла

Автоматическая коробка передач

Система управления двигателя

Стеклоочиститель ветрового стекла

Модуль данных аккумуляторной батареи

ABS или ESC

Не используется

Форсунки, клапан дозирования топлива, регулятор давления топ-
лива

Концевой выключатель педали тормоза

Топливный насос, вентилятор радиатора, насос охлаждающей
жидкости, насос системы охлаждения наддувочного воздуха





168

Самостоятельные действия в сложных ситуациях

№

Потребители

Система управления двигателя, стабилизатор напряжения для ав-
томобилей такси

Стартер

Система управления двигателя

Дополнительный электрический отопитель, клапан заслонки впуск-
ного коллектора, регулятор давления наддува, температура масла,
клапан адсорбера, клапан регулирования давления масла

Лямбда-зонд

Система предварительного накаливания, обогрев вытяжной венти-
ляции картера

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в передних фарах

170

Замена лампы накаливания ближнего света (галогенные фары)

170

Замена лампы накаливания дальнего света, дневного ходового огня и
габаритного огня

170

Замена лампы накаливания в переднем указателе поворота

171

Замена лампы противотуманной фары

171

Замена лампы фонаря подсветки номерного знака

172

Снятие и установка заднего фонаря

172

Замена ламп заднего фонаря

173

При неуверенности мы рекомендуем производить замену ламп накалива-
ния на сервисном предприятии или обращаться к квалифицированным
специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-
ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.

При выходе из строя ксеноновой газоразрядной лампы или светодиода не-
обходимо обратиться на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 139

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H7 и H15 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми: это опасно для жизни!

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-
ждения фары.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

169

Предохранители и лампы накаливания

Расположение ламп накаливания в передних фарах

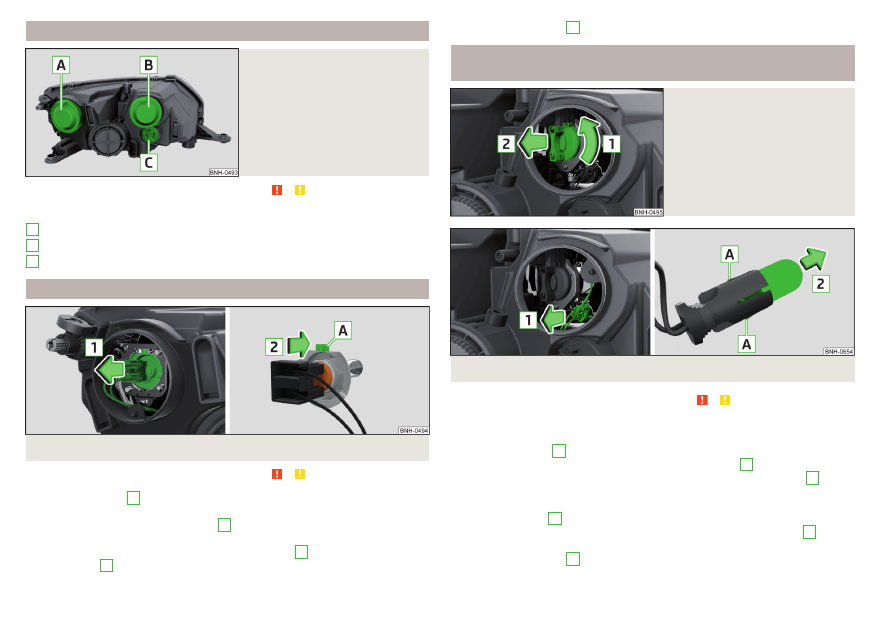

Илл. 191
Левая передняя фара

Сначала прочтите и примите к сведению и на стр 169.

Соответствие ламп накаливания

» илл. 191

Ближний свет или ближний свет с ксеноновой газоразрядной лампой
Дальний свет, дневной режим освещения и габаритный огонь
Передний указатель поворота

Замена лампы накаливания ближнего света (галогенные фары)

Илл. 192 Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению и на стр 169.

›

Снимите крышку

» илл. 191

на стр. 170.

›

Извлеките крепление с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

» илл. 192

›

Отсоедините разъём.

›

Установите новую лампу в направлении стрелки

так, чтобы фиксирую-

щий выступ

на лампе вошёл в верхнюю выемку на рефлекторе.

›

Подсоедините разъём.



A
B
C



›

Установите крышку

» илл. 191

на стр. 170.

Замена лампы накаливания дальнего света, дневного ходового
огня и габаритного огня

Илл. 193
Замена лампы дальнего све-
та/дневного ходового огня

Илл. 194 Замена ламп габаритных огней

Сначала прочтите и примите к сведению и на стр 169.

Извлечение/установка лампы накаливания дальнего света и дневного
ходового огня

›

Снимите крышку

» илл. 191

на стр. 170.

›

Вытяните цоколь до упора по направлению стрелки

» илл. 193

›

Извлеките патрон с лампой накаливания в направлении стрелки

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-
ложном стрелке

, в фару.

›

Поверните патрон с новой лампой против направления стрелки

до

упора.

›

Установите крышку

» илл. 191

на стр. 170.





170

Самостоятельные действия в сложных ситуациях

Извлечение/установка лампы накаливания габаритного огня

›

Снимите крышку

» илл. 191

на стр. 170.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

» илл. 194

›

Возьмите лампу накаливания за цоколь в области

›

Извлеките неисправную лампу из патрона в направлении стрелки

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

» илл. 191

на стр. 170.

Замена лампы накаливания в переднем указателе поворота

Илл. 195
Замена лампы накаливания в
переднем указателе поворота

Сначала прочтите и примите к сведению и на стр 169.

›

Поверните патрон с лампой накаливания в направлении стрелки

» илл. 195

›

Извлеките патрон с лампой накаливания в направлении стрелки

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-
ложном стрелке

, в фару.

›

Поверните патрон с новой лампой против направления стрелки

до

упора.



Замена лампы противотуманной фары

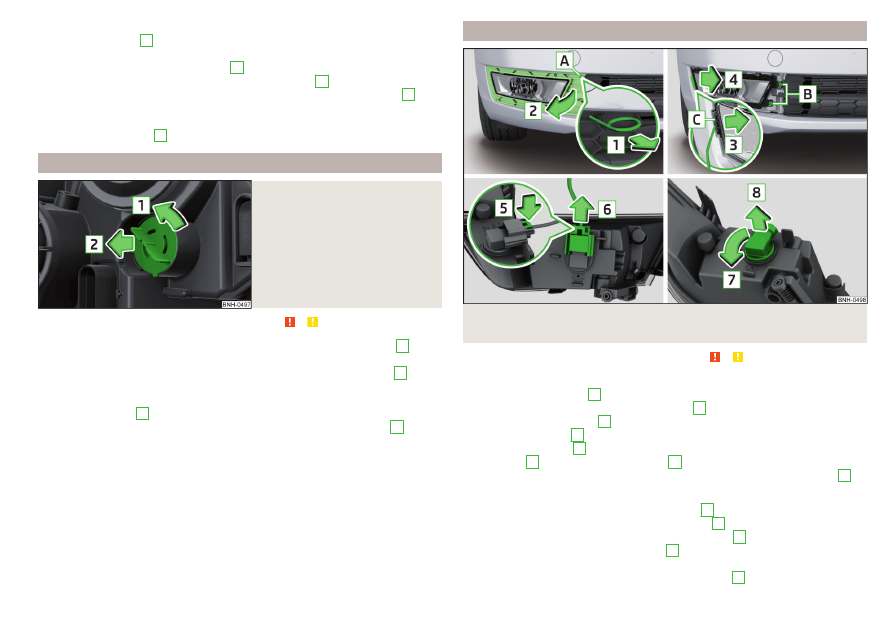

Илл. 196 Извлечение противотуманной фары/замена лампы накали-
вания

Сначала прочтите и примите к сведению и на стр 169.

Снятие защитной решётки и фары

›

Вставьте в отверстие

» илл. 196

съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

, снимите защитную решётку

в направлении стрелки

» илл. 196

›

Выверните винты

с помощью отвёртки из бортового инструмента.

›

С помощью ключа

» стр. 153

, Бортовой инструмент разблокируйте

фиксатор

в направлении стрелки

›

Осторожно снимите противотуманную фару в направлении стрелки

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

» илл. 196

›

Отсоедините разъём в направлении стрелки

›

Поверните патрон с лампой до упора по стрелке

›

Выньте патрон с лампой по стрелке

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки





171

Предохранители и лампы накаливания
