Skoda Rapid Spaceback (2017 год). Руководство - часть 41

ОСТОРОЖНО

Следите за тем, чтобы, снимая облицовку, не повредить отвёрткой другие
детали.

Замена щёток стеклоочистителя



Введение

В этой главе вы найдёте сведения по следующим темам:
Замена щёток стеклоочистителя ветрового стекла

164

Замена щётки стеклоочистителя заднего стекла

165

ВНИМАНИЕ

В целях безопасности меняйте щётки стеклоочистителя один-два раза
в год.

Замена щёток стеклоочистителя ветрового стекла

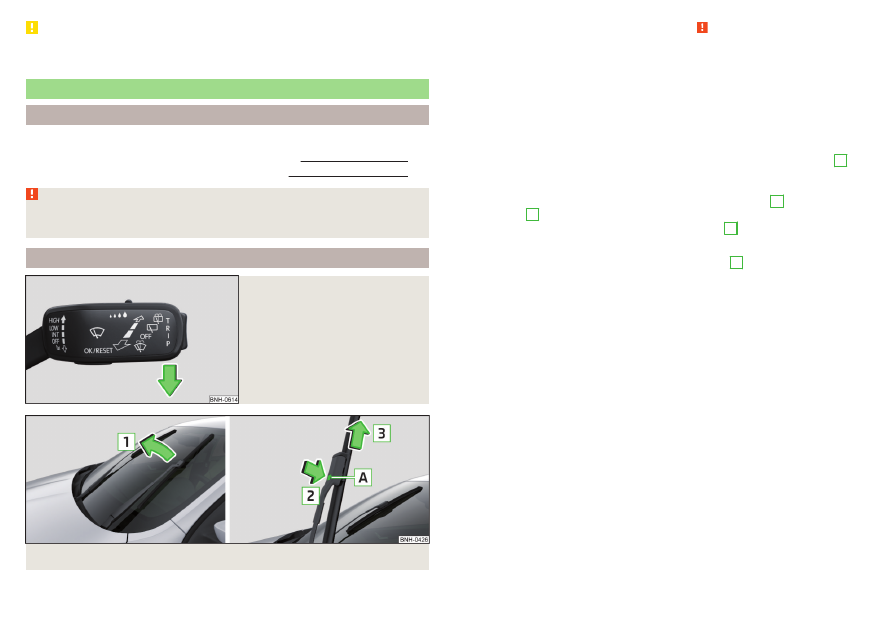

Илл. 182
Установка поводков стеклоочи-
стителя в сервисное положение

Илл. 183  Замена щётки стеклоочистителя ветрового стекла

Сначала прочтите и примите к сведению   на стр 164.

Перед заменой щёток необходимо закрыть капот и установить поводки
щёток в сервисное положение.

Установка в сервисное положение

›

Включите и снова выключите зажигание.

›

В течение 10 секунд нажмите переключатель по стрелке

» илл. 182

 и

удерживайте его примерно 2 секунды.

Снятие щётки стеклоочистителя

›

Откиньте поводок стеклоочистителя от стекла в направлении стрелки

1

» илл. 183

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

›

Включите зажигание и нажмите переключатель в направлении стрелки

» илл. 182

.

Поводки щёток устанавливаются в исходное положение.



164

Самостоятельные действия в сложных ситуациях

Замена щётки стеклоочистителя заднего стекла

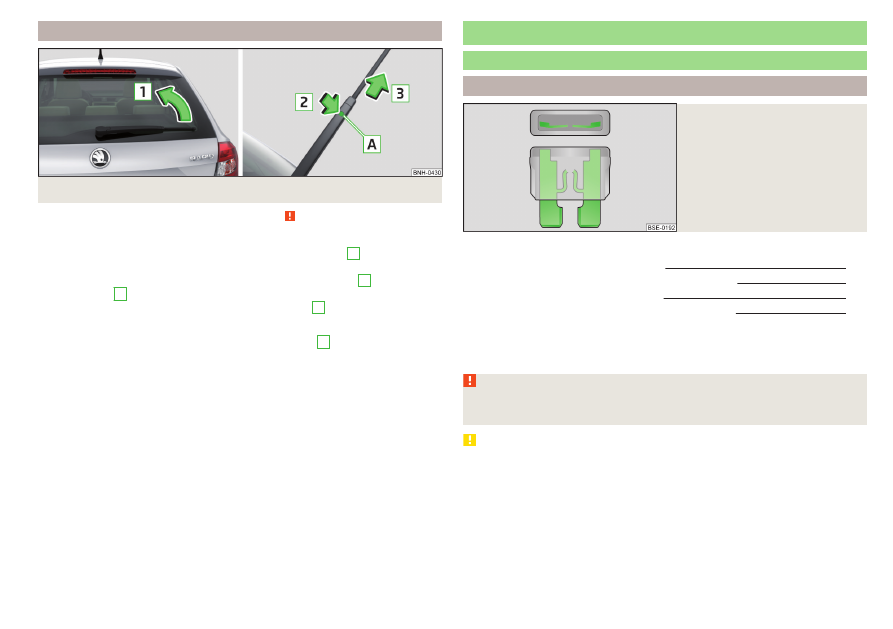

Илл. 184  Замена щётки стеклоочистителя заднего стекла

Сначала прочтите и примите к сведению   на стр 164.

Снятие щётки стеклоочистителя

›

Отведите поводок щётки

» стр. 165

 от стекла по стрелке

1



» илл. 184

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.



Предохранители и лампы накаливания

Предохранители



Введение

Илл. 185
Перегоревший предохранитель

В этой главе вы найдёте сведения по следующим темам:
Предохранители в передней панели

166

Назначение предохранителей в передней панели

166

Предохранители в моторном отсеке

168

Назначение предохранителей в моторном отсеке

168

Отдельные цепи защищены плавкими предохранителями. Перегоревший
предохранитель можно узнать по выгоревшей металлической проволочке

» илл. 185

.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочитать и
соблюдать предупреждающие указания

» стр. 139

, Моторный отсек.

ОСТОРОЖНО

■

Замените неисправный предохранитель новым того же номинала.

■

Если новый предохранитель снова быстро перегорел, обратитесь за по-

мощью на сервисное предприятие.

■

Никогда «не ремонтируйте» предохранители и не заменяйте их предо-

хранителями большего номинала: опасность возгорания, опасность повре-
ждения другой электрической системы.



165

Предохранители и лампы накаливания

Примечание

■

Рекомендуем всегда возить с собой запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

Предохранители в передней панели

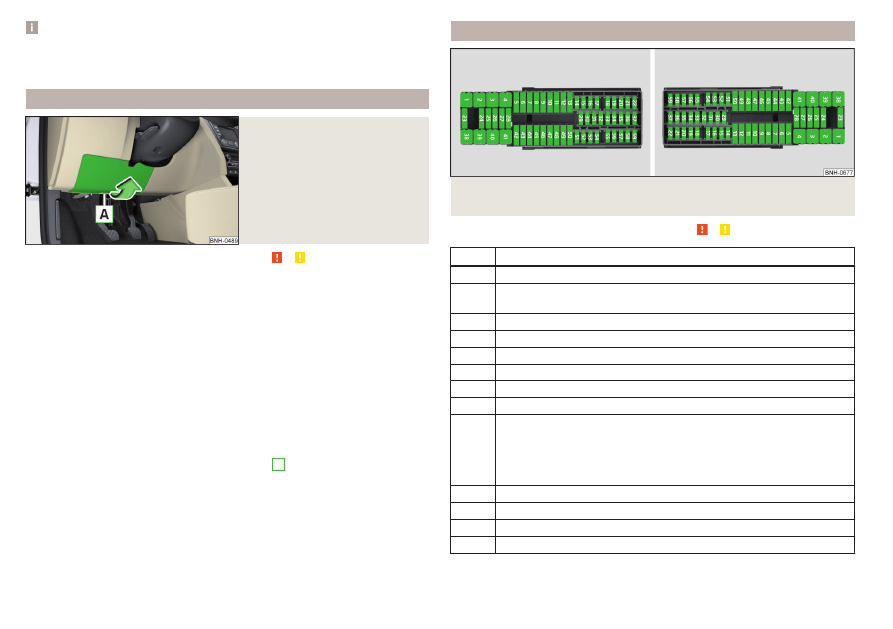

Илл. 186
Снятие крышки блока предо-
хранителей

Сначала прочтите и примите к сведению   и   на стр 165.

Предохранители расположены на нижней стороне передней панели под
крышкой.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Снимите крышку блока предохранителей в направлении стрелки

» илл. 186

.

›

Извлеките из креплений в крышке пластмассовый захват для предохра-
нителей.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните захват на прежнее место.

›

Установите в переднюю панель только верхний край крышки.

›

Нажмите на нижний край крышки в области

A

.



Назначение предохранителей в передней панели

Илл. 187  Предохранители: автомобили с левосторонним/правосторон-
ним расположением рулевого управления

Сначала прочтите и примите к сведению   и   на стр 165.

№

Потребители

1

Освещение слева

2

Центральный замок, омыватели ветрового и заднего стёкол
(только с KESSY или с обогревом ветрового стекла)

3

Зажигание

4

Свет справа

5

Электрический стеклоподъёмник двери водителя

6

Освещение салона

7

Звуковой сигнал

8

Тягово-сцепное устройство: левый фонарь

9

Подрулевой переключатель, система управления двигателя
(только без KESSY), автоматическая коробка передач (только без
KESSY), автоматическая коробка передач (только без KESSY), ESC
(только без KESSY), тягово-сцепное устройство (только без
KESSY), усилитель рулевого управления (только без KESSY)

10

Электрический стеклоподъёмник задней левой двери

11

Омыватель фар

12

Дисплей системы Infotainment

13

Многофункциональный модуль для автомобилей такси





166

Самостоятельные действия в сложных ситуациях

№

Потребители

14

Подрулевой переключатель, переключатель освещения, блоки-
ровка извлечения ключа из замка зажигания (с автоматической
коробкой передач), световой сигнал, SmartGate, датчик дождя,
камера заднего вида

15

Климатическая установка, автоматическая коробка передач, диа-
гностический разъём, обогрев ветрового стекла

16

Комбинация приборов, аварийный вызов

17

Охранная сигнализация, звуковой сигнал

18

Подогрев заднего сиденья

19

Не используется

20

Не используется

21

Не используется

22

Омыватели ветрового и заднего стёкол (без KESSY или без обо-
грева ветрового стекла)

23

Передние сиденья с подогревом

24

Вентилятор климатической установки, отопитель, климатическая
установка, отопитель

25

Не используется

26

Передние сиденья с подогревом

27

Стеклоочиститель заднего стекла.

28

Не используется

29

Подушка безопасности

30

Электрические стеклоподъёмники, выключатель фонаря заднего
хода, климатическая установка, парковочный ассистент, регули-
ровка наружных зеркал заднего вида, питание средней панели
клавиш, питание боковой панели клавиш, внутреннее зеркало
заднего вида

31

Топливный насос, вентилятор радиатора, круиз-контроль, омыва-
тель ветрового и заднего стёкол, переключатель освещения

32

Диагностический разъём, корректор фар, подрулевой переклю-
чатель, освещение салона, стабилизатор напряжения для авто-
мобилей такси

33

Пуск двигателя, выключатель педали сцепления

34

Обогреваемые форсунки стеклоомывателя

35

Не используется

№

Потребители

36

Не используется

37

Радар

38

Не используется

39

Дополнительный электрический отопитель

40

Не используется

41

Обогрев заднего стекла

42

Электрический стеклоподъёмник двери переднего пассажира

43

Электрическая розетка тягово-сцепного устройства

44

Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном
отсеке

45

Электрический стеклоподъёмник задней правой двери

46

Омыватель переднего и заднего стекла, подрулевой рычаг

47

Электрическая розетка тягово-сцепного устройства

48

Тягово-сцепное устройство: правый фонарь

49

Топливный насос

50

Информационно-командная система Infotainment

51

Обогрев наружных зеркал

52

KESSY

53

Блокировка рулевой колонки (KESSY)

54

ABS или ESC

55

Не используется

56

Не используется

57

Не используется

58

Подогрев заднего сиденья

59

Не используется

167
