Вещевые отсеки под настилом пола

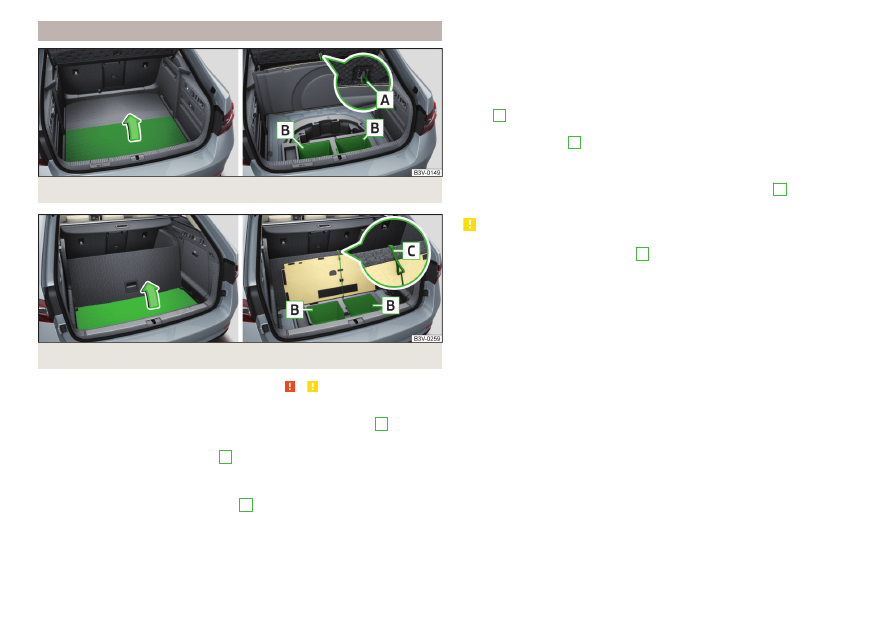

Илл. 134  Вариант 1: подъём фальшпола/вещевые отделения

Илл. 135  Вариант 2: подъём фальшпола/вещевые отделения

Сначала прочтите и примите к сведению   и   на стр 107.

В автомобилях, которые не комплектуются докатным колесом, под фаль-
шполом багажного отсека располагаются вещевые отделения

B



» илл. 134

или

» илл. 135

.

В каждом из вещевых отделений

B

 можно размещать предметы багажа

общей массой до 15 кг.

Использование вещевых отделений: вариант 1

›

Приподнимите фальшпол за петлю

A

 в направлении стрелки

» илл. 134

 и

откиньте его полностью вперёд или закрепите, зацепив петлю за крючок
на полке багажного отсека.

›

Расположите багаж в вещевых отделениях.

›

Откиньте пол обратно, в направлении противоположном стрелке, или от-
цепите его от крючка.



При перевозке в отсеках высоких предметов, фальшпол должен быть от-
кинут вперёд.

Использование вещевых отделений: вариант 2

›

Деление багажного отсека с помощью трансформируемого пола

» стр. 117

.

›

Поднимите фальшпол в направлении стрелки

» илл. 135

 и зацепите крю-

чок

C

 за верхний край трансформируемого пола.

›

Расположите багаж в вещевых отделениях.

›

Отцепите крючок

C

 и откиньте фальшпол обратно, в направлении про-

тив стрелки (при необходимости верните трансформируемый пол в его
исходное положение).

При перевозке в отделениях высоких предметов, крючок

C

 должен быть

зацеплен за верхний край трансформируемого пола.

ОСТОРОЖНО

■

Перед закрыванием крышки багажного отсека убедитесь, что фальшпол

не закреплён на крючке петлёй

A



» илл. 134

 — опасность повреждения

крючка.

■

Перед закрыванием крышки багажного отсека нужно проверить, не бу-

дет ли размещённый в вещевых отделениях груз упираться в полку багаж-
ного отсека — это может привести к её повреждению.

113

Перевозка багажа

Многофункциональный карман

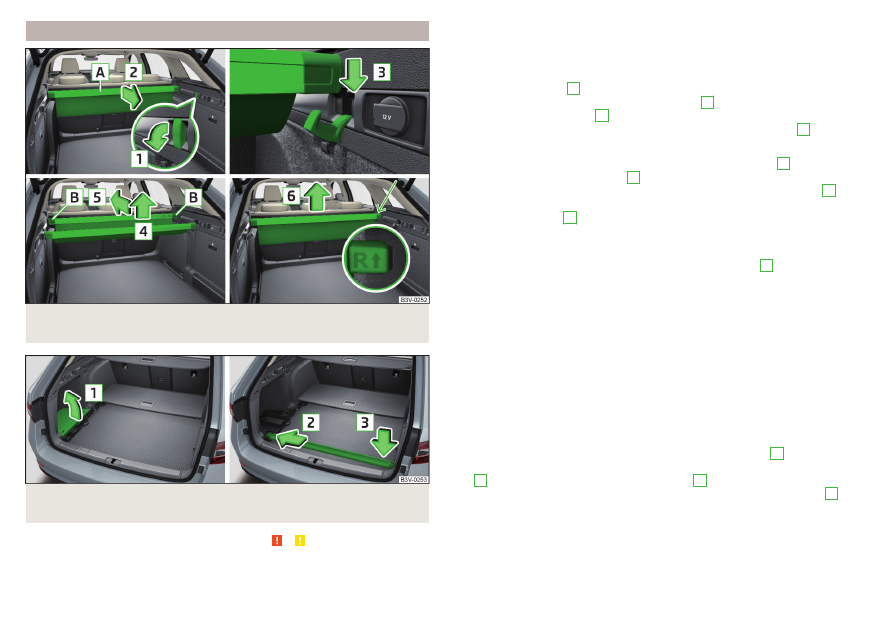

Илл. 136  Многофункциональный карман: выдвигание/установ-
ка/складывание/снятие

Илл. 137  Снятие левой боковой накладки/укладка многофункциональ-
ного кармана

Сначала прочтите и примите к сведению   и   на стр 107.

Многофункциональный карман (далее просто карман) предназначен для
укладывания предметов одежды и лёгких предметов без острых краёв.



Максимально допустимая нагрузка на многофункциональный карман со-
ставляет 3 кг.

Выдвигание и установка

›

Откиньте вниз передние крючки с обеих сторон багажного отсека по на-
правлению стрелки

1



» илл. 136

.

›

Возьмитесь двумя руками за заднюю планку

A

 и выдвиньте весь карман

по направлению стрелки

2

.

›

Установите заднюю планку до упора на оба крючка по стрелке

3

.

Задвигание

›

Снимите заднюю планку с крючков в направлении стрелки

4

 и сложите

карман в направлении стрелки

5



» илл. 136

.

›

Совместите заднюю планку с передней и прижмите с обоих концов

B

.

›

Сложите передние крючки с обеих сторон багажного отсека против на-
правления стрелки

1

.

Снятие/установка

›

Выньте сматывающуюся шторку багажного отсека

» стр. 110

.

›

Извлеките карман из крепление в направлении стрелки

6



» илл. 136

.

Установка осуществляется в обратной последовательности.

›

Вставьте отмеченный знаком   край планки в правую направляющую, а
край со знаком   в левую направляющую. Стрелки должны указывать
вперёд.

Хранение
Если автомобиль оборудован трансформируемым полом багажного отсека,
снятый карман можно хранить закреплённым в углублениях боковой обли-
цовки багажного отсека.

›

Сложите трансформируемый пол в верхнем положении

» стр. 116

.

›

Откройте боковые отделения с обеих сторон багажного отсека

» илл. 131

на стр. 112 — .

›

Снимите левую боковую накладку в направлении стрелки

1



» илл. 137

.

›

Вставьте карман в углубления в боковой облицовке в направлении стрел-
ки

2

 и уложите его в направлении стрелки

3

.

›

Установите на место левую накладку в направлении против стрелки

1

.

›

Закройте боковые отделения с обеих сторон багажного отсека.

›

Поднимите трансформируемый фальшпол в верхнее положение.



114

Управление

Примечание

Если сматывающаяся шторка и многофункциональный карман убираются
на хранение вместе, то задняя часть сматывающейся шторки должна ле-
жать поверх кармана.

Съёмный фонарь

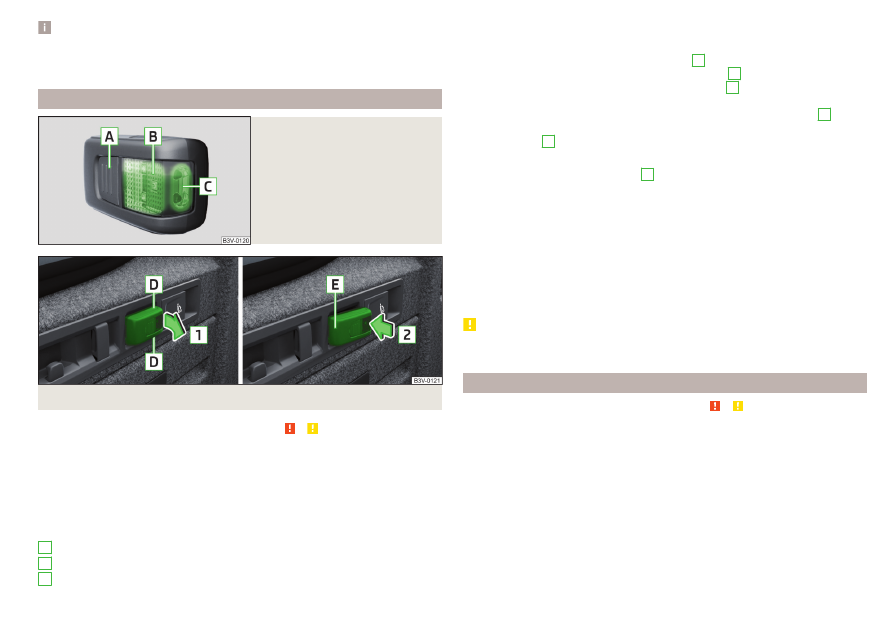

Илл. 138
Съёмный фонарь

Илл. 139  Съёмный фонарь: извлечение/установка

Сначала прочтите и примите к сведению   и   на стр 107.

Съёмный фонарь размещается на левой стенке багажного отсека и может
использоваться для освещения багажного отсека или в качестве перенос-
ного фонаря.
Плафон оснащён магнитным креплением. С его помощью снятый фонарь
можно легко закрепить, например, на кузове.
Описание фонаря

» илл. 138

Клавиша включения/выключения фонаря
Часть, которая светится, когда фонарь находится в держателе
Часть, которая светится, когда фонарь находится не в держателе



A
B
C

Установленный в своём креплении в багажном отсеке, фонарь включается
автоматически при открывании крышки багажного отсека.

›

Снятие: возьмитесь за фонарь в области

D

 и выведите фонарь из креп-

ления, поворачивая его в направлении стрелки

1



» илл. 139

.

›

Включение снятого фонаря: нажмите клавишу

A



» илл. 138

. Выключе-

ние: нажмите ту же клавишу ещё раз.

›

Установка: вставьте сначала в крепление заднюю часть фонаря

E

» илл. 139

, после этого слегка вдавите фонарь в крепление по направле-

нию стрелки

2

, пока он не зафиксируется со щелчком.

При правильной установке в креплении не выключенного фонаря, свето-
диоды в передней части фонаря

C



» илл. 138

 автоматически выключатся.

Если неправильно вставить фонарь в держатель, при открывании крышки
багажного отсека он не загорится, и аккумуляторы не будут заряжаться.

Зарядка элементов питания фонаря
Фонарь питается от трёх заряжаемых никель-металлгидридных аккумуля-
торов размера AAA. При работающем двигателе аккумуляторы фонаря по-
стоянно заряжаются (для полной зарядки аккумуляторов требуется при-
мерно 3 часа).
Замена аккумуляторов

» стр. 313

.

ОСТОРОЖНО

Фонарь не является герметичным, поэтому его следует беречь от сыро-
сти — в противном случае возможно его повреждение.

Автомобили категории N1

Сначала прочтите и примите к сведению   и   на стр 107.

В автомобилях категории N1, не оборудованных защитной решёткой, для
крепления груза следует использовать петли и проушины, соответствую-
щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть ис-
правна. Поэтому необходимо следить, чтобы она не была повреждена при
раскладке багажного отсека, а также или загрузке и разгрузке.



115

Перевозка багажа

Трансформируемый пол в багажном отсеке



Введение

В этой главе вы найдёте сведения по следующим темам:
Положения трансформируемого пола

116

Складывание/раскладывание трансформируемого пола

116

Деление багажного отсека

117

Положения трансформируемого пола

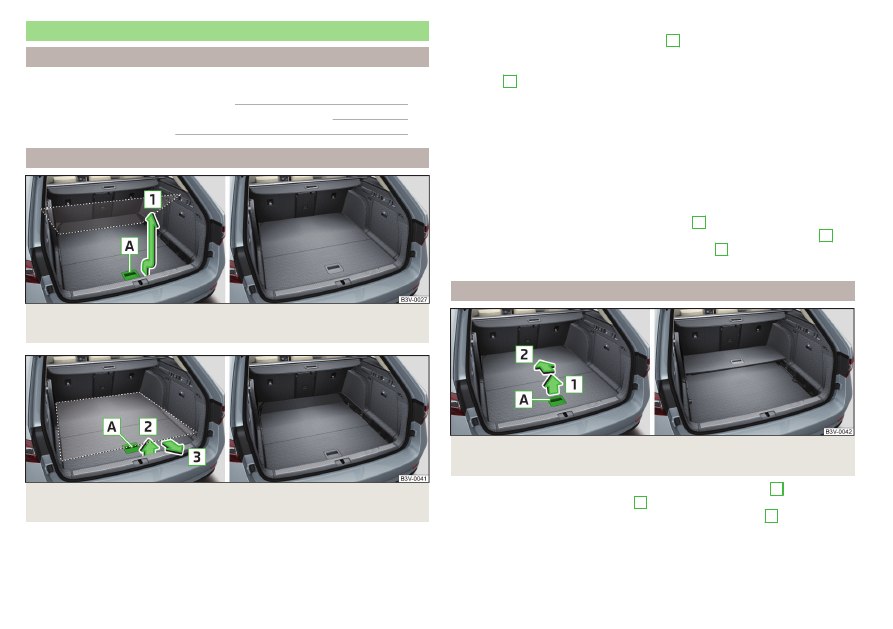

Илл. 140  Перевод трансформируемого пола в верхнее положе-
ние/трансформируемый пол в верхнем положении

Илл. 141  Перевод трансформируемого пола в нижнее положе-
ние/трансформируемый пол в нижнем положении

Трансформируемый пол багажного отсека можно перевести в верхнее или
нижнее положение.

Перевод в верхнее положение

›

Взяв трансформируемый пол за ручку

A



» илл. 140

, приподнимите его

вверх примерно на 20 см и потяните на себя.

›

Поднимите пол вверх, на высоту сматывающейся шторки, в направлении
стрелки

1

, пока раздастся щелчок, после чего сдвиньте пол вперёд.

Пространство под трансформируемым полом можно использовать для
хранения, например, снятой шторки багажного отсека

» стр. 110

, много-

функциональной сумки

» стр. 114

 и т. п.

Максимально допустимая нагрузка на трансформируемый пол в этом поло-
жении составляет 75 кг. Для перевозки тяжёлого груза трансформируемый
пол необходимо перевести в нижнее положение

» илл. 141

.

Перевод в нижнее положение

›

Проверьте, свободно ли пространство под трансформируемым полом.

›

Возьмите трансформируемый пол за ручку

A



» илл. 141

 и приподнимите

его выше кромки проёма багажного отсека, в направлении стрелки

2

.

›

Втягивайте пол на себя, в направлении стрелки

3

, пока он не опустится в

нижнее положение, после чего сдвиньте пол вперёд.

Складывание/раскладывание трансформируемого пола

Илл. 142  Складывание трансформируемого пола/сложенный транс-
формируемый пол в верхнем положении

›

Складывание: возьмите трансформируемый пол за ручку

A

 и приподни-

мите его в направлении стрелки

1



» илл. 142

.

›

Сложите трансформируемый пол движением по стрелке

2

.

Раскладывание осуществляется в обратной последовательности.
В верхнем и нижнем положениях трансформируемый пол складывает-
ся/раскладывается одинаково.
